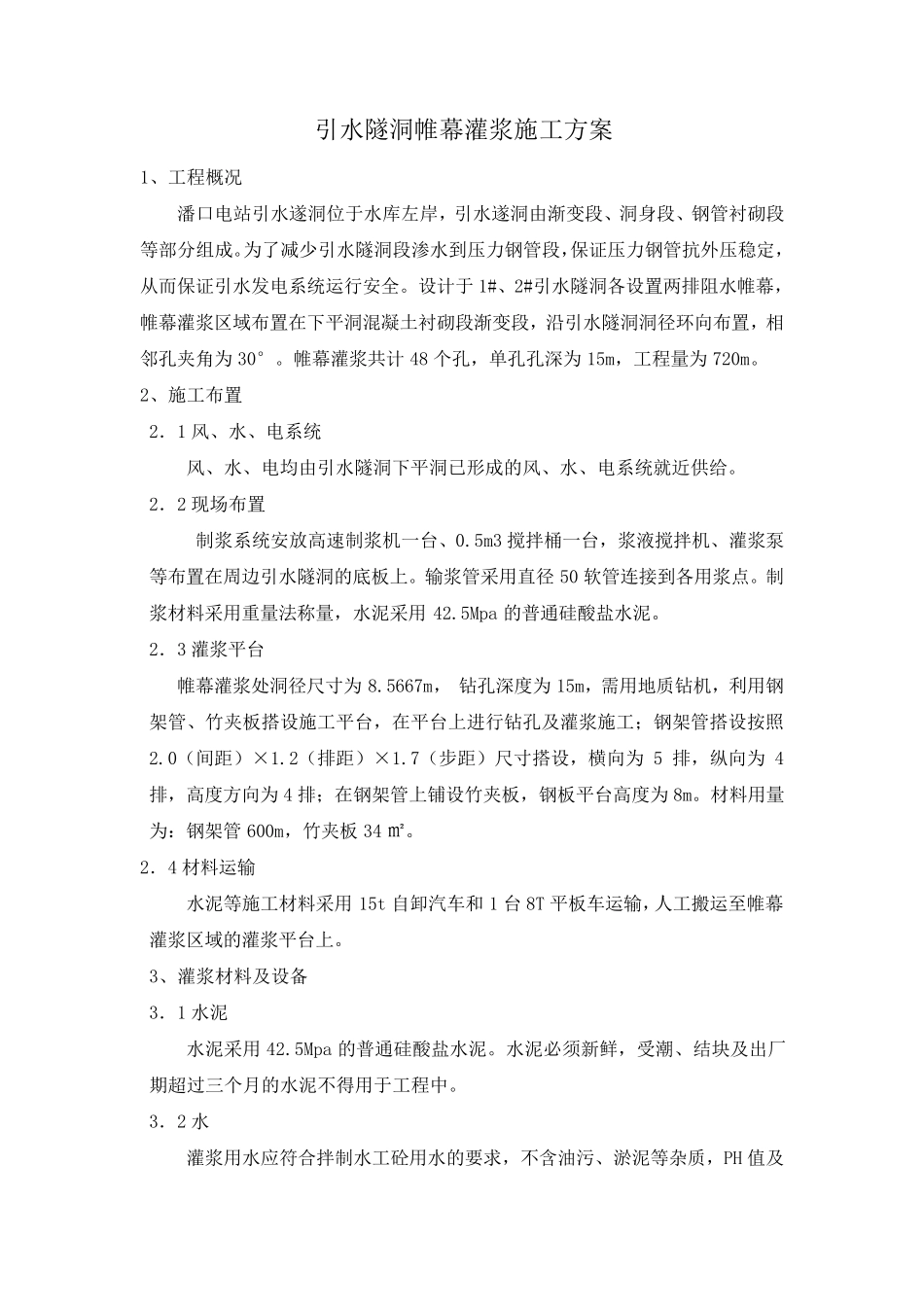

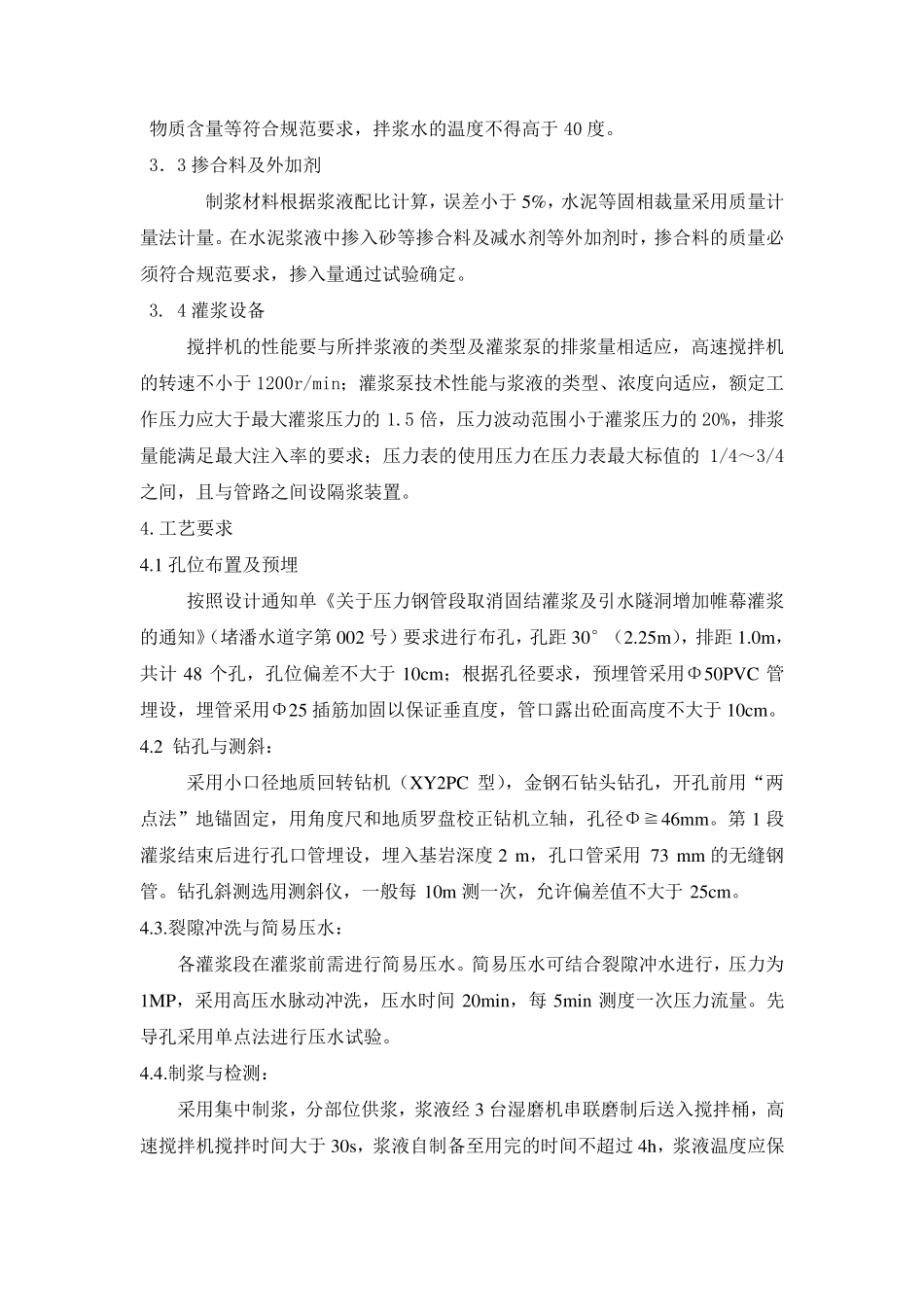

引水隧洞帷幕灌浆施工方案 1、工程概况 潘口电站引水遂洞位于水库左岸，引水遂洞由渐变段、洞身段、钢管衬砌段等部分组成。为了减少引水隧洞段渗水到压力钢管段，保证压力钢管抗外压稳定，从而保证引水发电系统运行安全。设计于1#、2#引水隧洞各设置两排阻水帷幕，帷幕灌浆区域布置在下平洞混凝土衬砌段渐变段，沿引水隧洞洞径环向布置，相邻孔夹角为30°。帷幕灌浆共计48 个孔，单孔孔深为15m，工程量为720m。 2、施工布置 2．1 风、水、电系统 风、水、电均由引水隧洞下平洞已形成的风、水、电系统就近供给。 2．2 现场布置 制浆系统安放高速制浆机一台、0.5m3 搅拌桶一台，浆液搅拌机、灌浆泵等布置在周边引水隧洞的底板上。输浆管采用直径50 软管连接到各用浆点。制浆材料采用重量法称量，水泥采用 42.5Mpa 的普通硅酸盐水泥。 2．3 灌浆平台 帷幕灌浆处洞径尺寸为8.5667m， 钻孔深度为15m，需用地质钻机，利用钢架管、竹夹板搭设施工平台，在平台上进行钻孔及灌浆施工；钢架管搭设按照2.0（ 间 距 ） × 1.2（ 排距 ） × 1.7（ 步 距 ） 尺寸搭设，横 向为5 排，纵 向为4排，高度方向为4 排；在钢架管上铺 设竹夹板，钢板平台高度为8m。材料用量为： 钢架管600m，竹夹板 34 ㎡ 。 2．4 材料运输 水泥等施工材料采用 15t 自 卸 汽 车 和 1 台 8T 平板车 运输，人 工搬 运至 帷幕灌浆区域的灌浆平台上。 3、灌浆材料及设备 3．1 水泥 水泥采用 42.5Mpa 的普通硅酸盐水泥。水泥必 须 新 鲜 ，受 潮 、结 块 及出 厂期 超 过 三 个月 的水泥不 得 用于工程中 。 3．2 水 灌浆用水应 符 合 拌制水工砼 用水的要 求 ，不 含 油 污 、淤 泥等杂 质，PH 值 及物 质 含 量 等 符 合 规 范 要 求 ， 拌 浆 水 的 温 度 不 得 高 于 40 度 。 3． 3 掺 合 料 及 外 加 剂 制 浆 材 料 根 据 浆 液 配 比 计 算 ， 误 差 小 于 5%， 水 泥 等 固 相 裁 量 采 用 质 量 计量 法 计 量 。 在 水 泥 浆 液 中 掺 入 砂 等 掺 合 料 及 减 水 剂 等 外 加 剂 时 ， 掺 合 料 的 质 量 必须 符 合 规 范 要 求 ， 掺 入 量 通 过 试 验 确 定 。 3. 4 灌 浆 设 备 搅 拌 机 的 性 能 要 与 所 拌 浆 液 的 类 ...
