引水隧洞灌浆施工方案

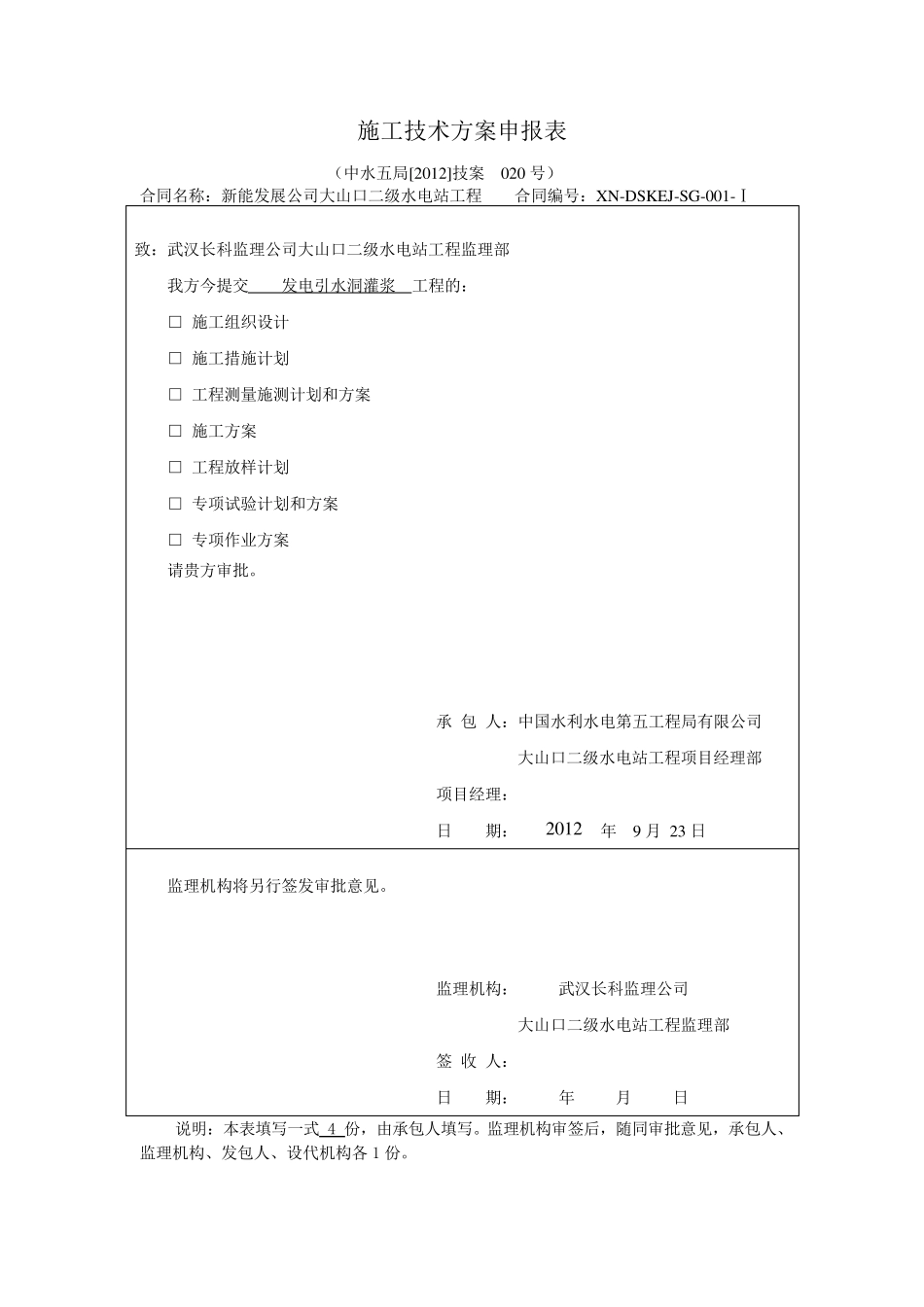

施工技术方案申报表 （中水五局[2012]技案 020 号） 合同名称：新能发展公司大山口二级水电站工程 合同编号：XN-DSKEJ-SG-001-Ⅰ 致：武汉长科监理公司大山口二级水电站工程监理部 我方今提交 发电引水洞灌浆 工程的： □ 施工组织设计 □ 施工措施计划 □ 工程测量施测计划和方案 □ 施工方案 □ 工程放样计划 □ 专项试验计划和方案 □ 专项作业方案 请贵方审批。 承 包 人：中国水利水电第五工程局有限公司 大山口二级水电站工程项目经理部 项目经理： 日 期： 2012 年 9 月 23 日 监理机构将另行签发审批意见。 监理机构： 武汉长科监理公司 大山口二级水电站工程监理部 签 收 人： 日 期： 年 月 日 说明：本表填写一式 4 份，由承包人填写。监理机构审签后，随同审批意见，承包人、监理机构、发包人、设代机构各 1 份。 新能发展公司大山口二级水电站工程 （合同编号：X N-DSKEJ-SG-001-Ⅰ） 大山口二级水电站发电引水洞灌浆 中国水利水电第五工程局有限公司 大山口二级水电站工程项目经理部 2012 年 9 月 23 日 批准/日期： 审核/日期： 编写/日期： 大山口二级水电站发电引水洞灌浆施工措施 一、工程概况 1.1、地质条件 洞身段上覆岩体厚度19.0~37.0m，穿越的岩性主要为中泥盆统萨阿尔明组下亚组灰岩、火山角砾岩及上第三系中新统桃树园组砂质泥岩。 灰岩属中硬岩，厚层状结构，岩层产状85°SE∠80°，洞身段处于微风化~新鲜基岩，纵波速度Vp＝5500~5800m/s。根据试验资料：灰岩颗粒密度为2.75g/cm3、天然密度2.70 g/cm3、自然吸水率为0.55%、饱和吸水率为0.76%、孔隙率1.82%、烘干后抗压强度110.0MPa、饱和抗压强度66.7MPa、软化系数0.61。 火山角砾岩，棕红色，厚层状结构，微风化~新鲜状态，纵波速度Vp=5100~5200m/s。颗粒密度为2.70g/cm3、干密度2.65 g/cm3、饱和密度2.67 g/cm3、自然吸水率为0.50%、饱和吸水率为0.61%、孔隙率1.85%、烘干后抗压强度64.1MPa、饱和抗压强度43.5MPa、软化系数0.68。烘干后抗剪强度c 为2.2MPa、Φ 为46.0°、浸水后抗剪强度c 为2.0MPa、Φ 为44.0°。变模：烘干 50.8×103MPa，饱和36.0×103MPa；弹模：烘干54.3×103MPa，饱和41.4×103MPa。 砂质泥岩属软岩，中厚层状结构，岩层产状318°NW∠10°，洞身段处于微风化~新鲜基岩，纵波速度Vp=2700~2800m/s 。颗粒密度为2.70~2.73g/cm3、干密度2.05~2.25g/cm3、孔隙...
