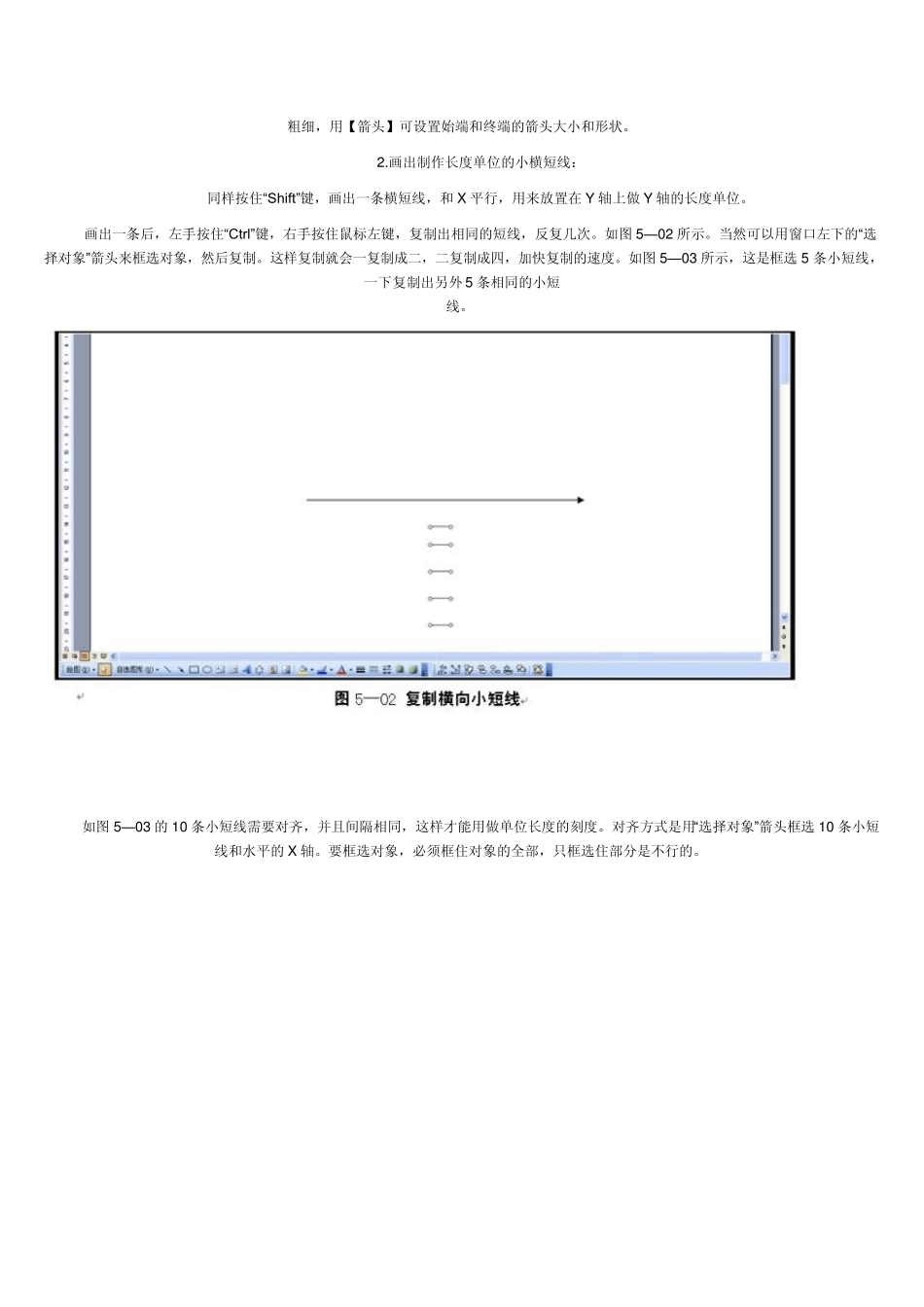

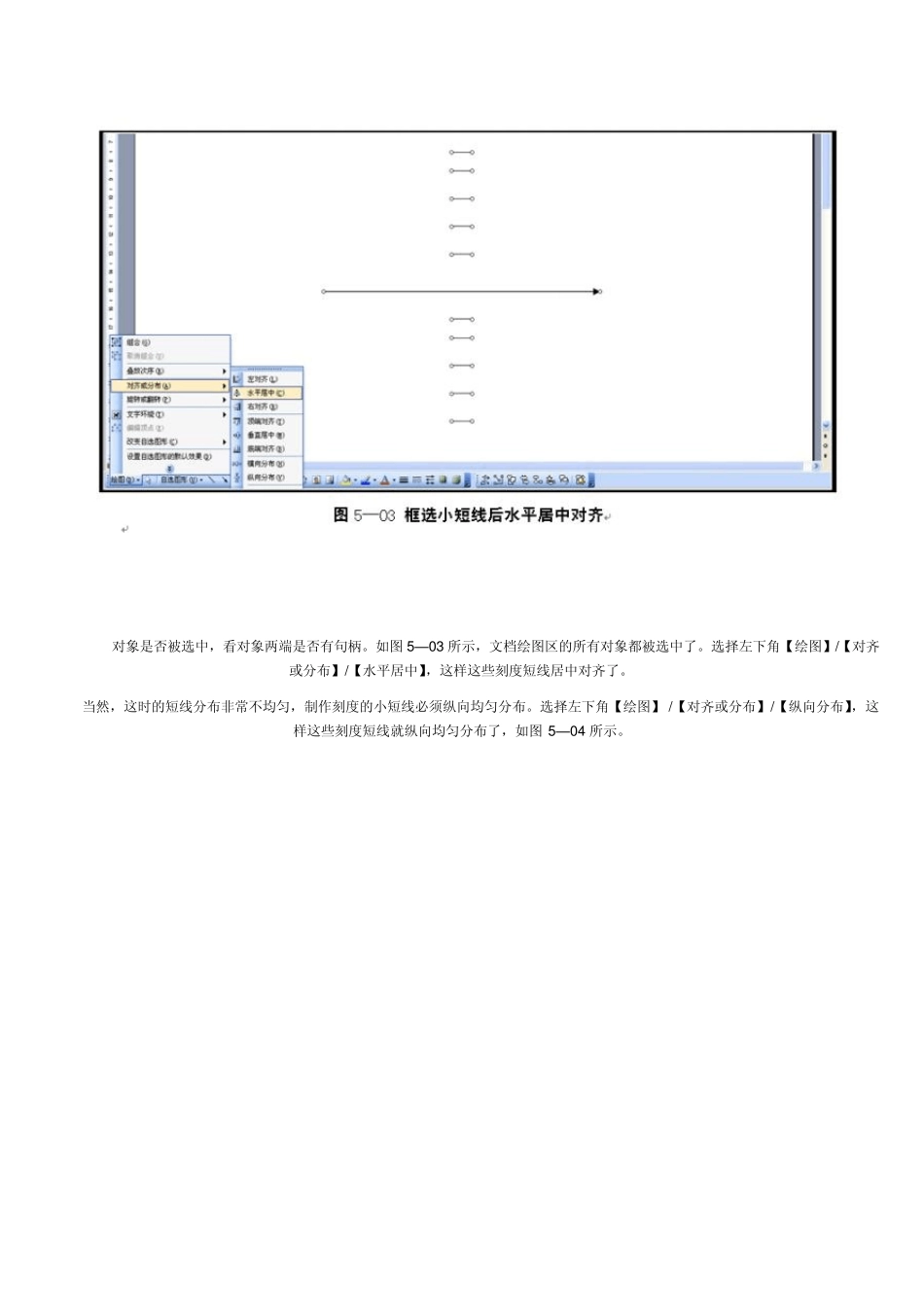

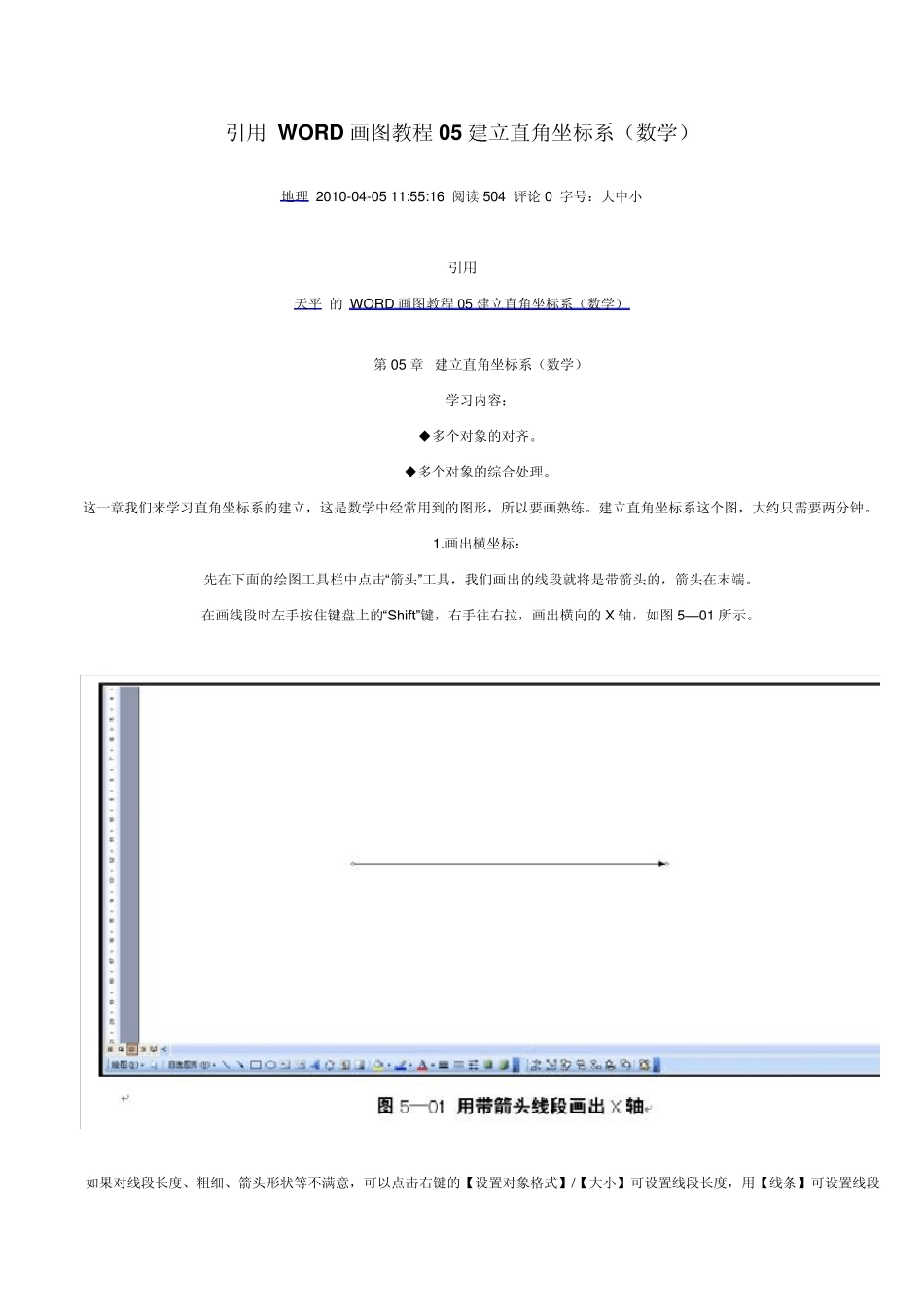

引用 W ORD 画图教程05 建立直角坐标系（数学） 地理 2010-04-05 11:55:16 阅读504 评论0 字号：大中小 引用 天平 的 WORD 画图教程05 建立直角坐标系（数学） 第05 章 建立直角坐标系（数学） 学习内容： ◆多个对象的对齐。 ◆多个对象的综合处理。 这一章我们来学习直角坐标系的建立，这是数学中经常用到的图形，所以要画熟练。建立直角坐标系这个图，大约只需要两分钟。 1.画出横坐标： 先在下面的绘图工具栏中点击“箭头” 工具，我们画出的线段就将是带箭头的，箭头在末端。 在画线段时左手按住键盘上的“Shift”键，右手往右拉，画出横向的X轴，如图5—01 所示。 如果对线段长度、粗细、箭头形状等不满意，可以点击右键的【设置对象格式】/【大小】可设置线段长度，用【线条】可设置线段粗细，用【箭头】可设置始端和终端的箭头大小和形状。 2.画出制作长度单位的小横短线： 同样按住“Shift”键，画出一条横短线，和X 平行，用来放置在 Y 轴上做 Y 轴的长度单位。 画出一条后，左手按住“Ctrl” 键，右手按住鼠标左键，复制出相同的短线，反复几次。如图 5—02 所示。当然可以用窗口左下的“选择对象” 箭头来框选对象，然后复制。这样复制就会一复制成二，二复制成四，加快复制的速度。如图 5—03 所示，这是框选 5 条小短线，一下复制出另外 5 条相同的小短线。 如图 5—03 的10 条小短线需要对齐，并且间隔相同，这样才能用做单位长度的刻度。对齐方式是用“选择对象” 箭头框选 10 条小短线和水平的X 轴。要框选对象，必须框住对象的全部，只框选住部分是不行的。 对象是否被选中，看对象两端是否有句柄。如图 5 —0 3 所示，文档绘图区的所有对象都被选中了。选择左下角【绘图】/【对齐或分布】/【水平居中】，这样这些刻度短线居中对齐了。 当然，这时的短线分布非常不均匀，制作刻度的小短线必须纵向均匀分布。选择左下角【绘图】 /【对齐或分布】/【纵向分布】，这样这些刻度短线就纵向均匀分布了，如图 5 —0 4 所示。 这时我们觉得小短线长了，制作刻度不合适，这时可以框选10 条小短线进行编辑，注意不要框选住横向的X 轴。 当然如果框选住了X 轴，我们只需左手按住【Ctrl】键，右手点 X 轴这个不该框选的对象，那么，X 轴两端的句柄消失，其余小短线的句柄仍然存在。 如图 5—05 所示，这是选中了10 条小短线，这时再点击鼠标右键，选择【设置...
