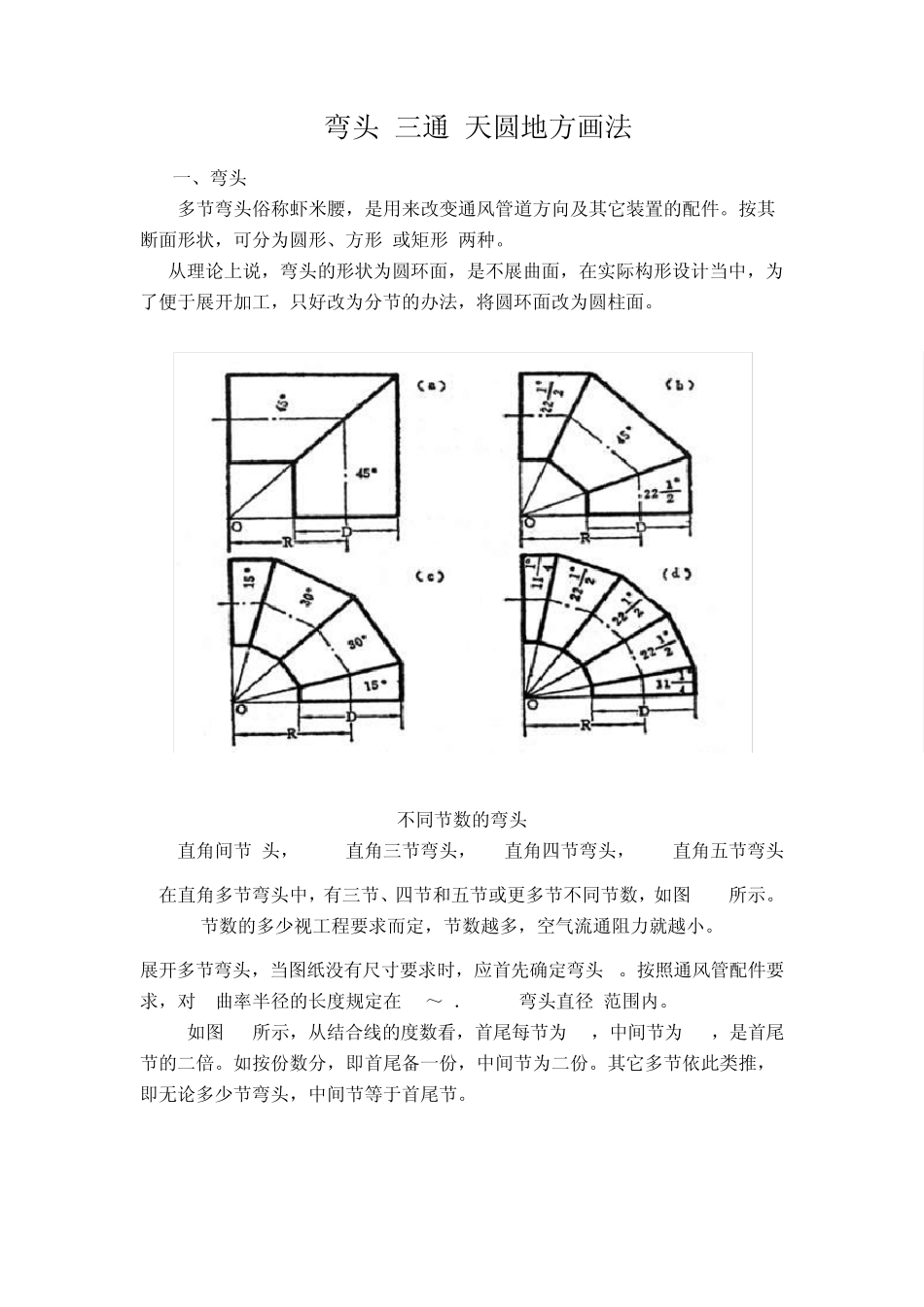

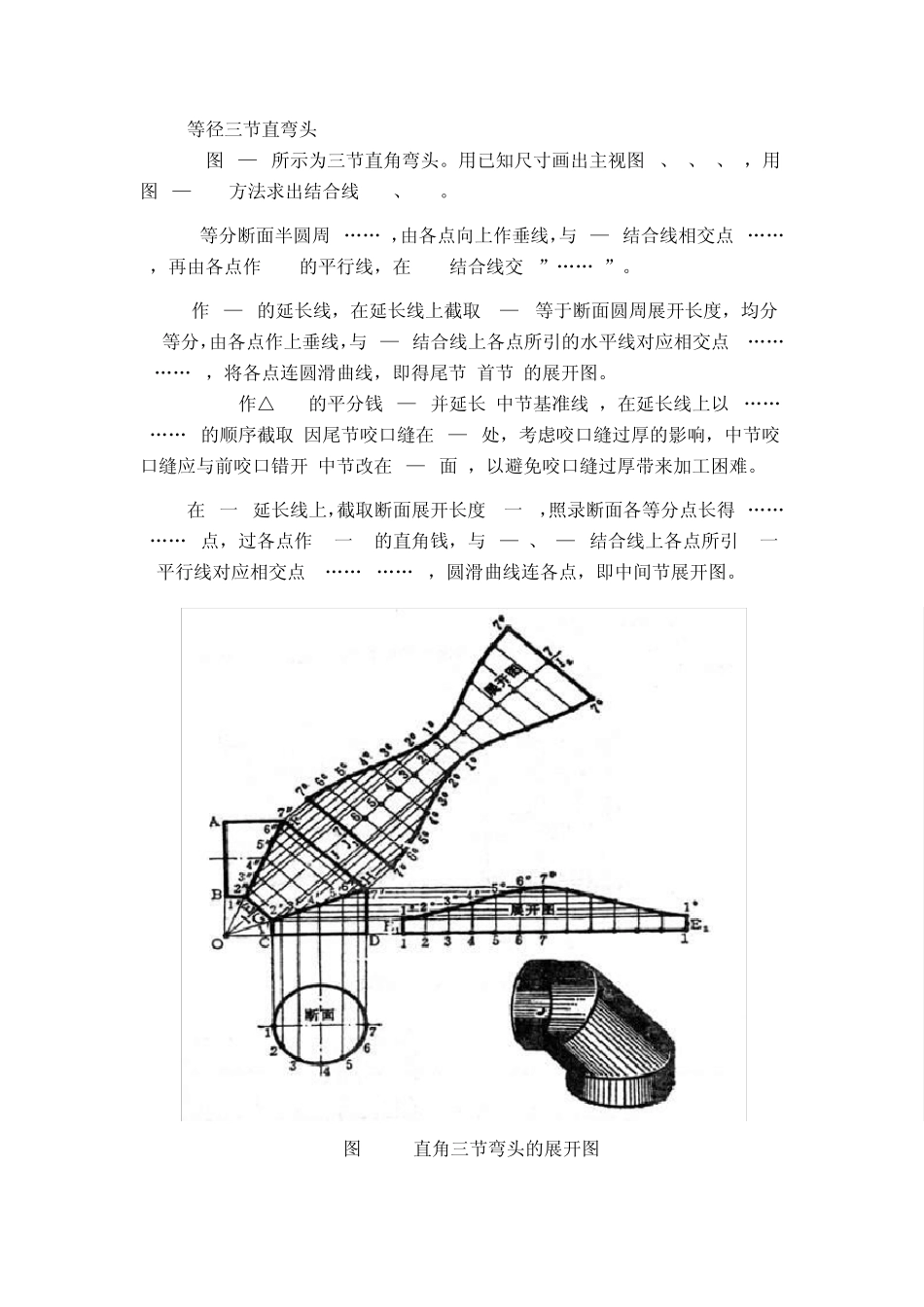

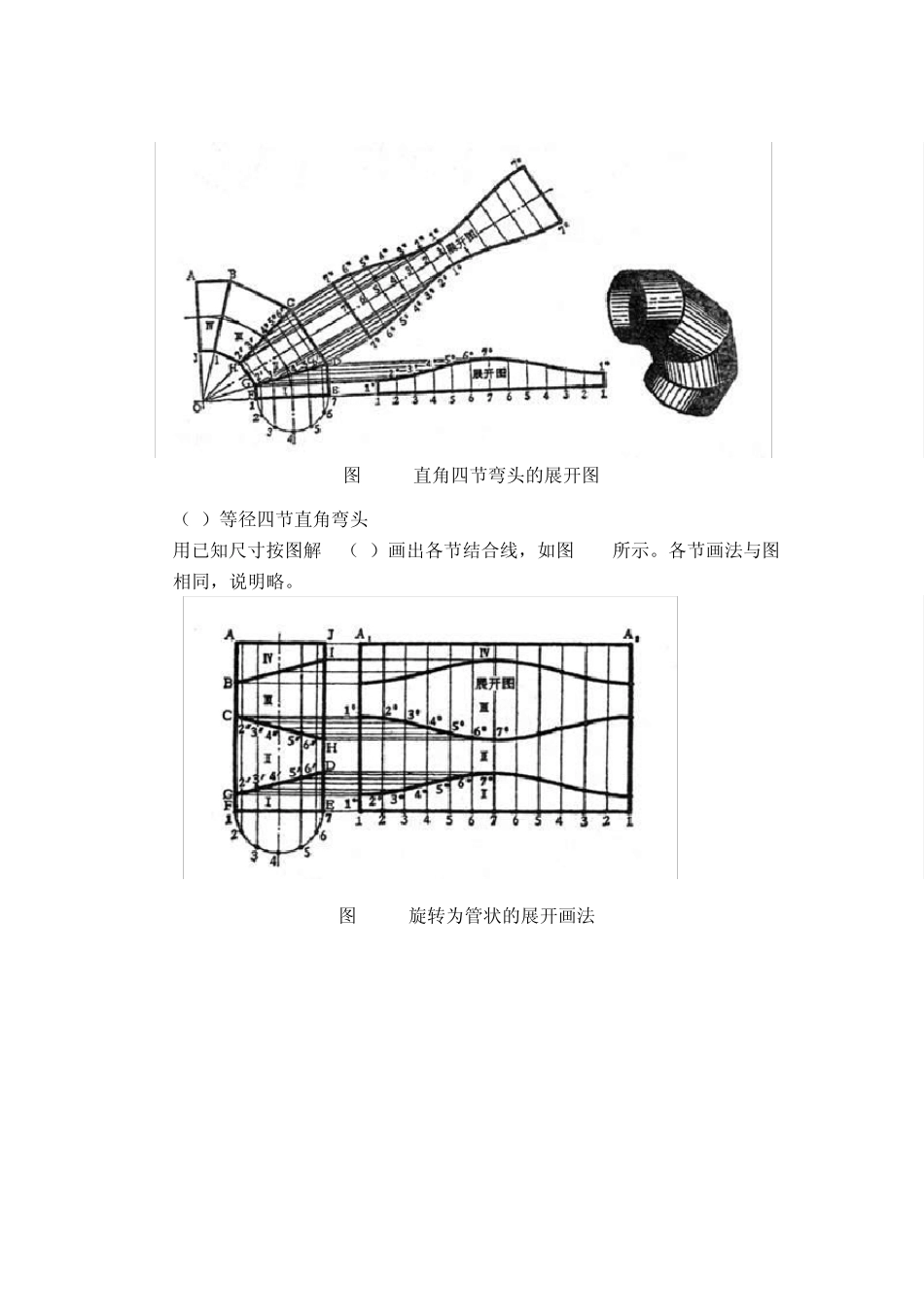

弯头 三通 天圆地方画法 一、弯头 多节弯头俗称虾米腰，是用来改变通风管道方向及其它装置的配件。按其断面形状，可分为圆形、方形(或矩形)两种。 从理论上说，弯头的形状为圆环面，是不展曲面，在实际构形设计当中，为了便于展开加工，只好改为分节的办法，将圆环面改为圆柱面。 不同节数的弯头 (a)直角间节*头， (b)直角三节弯头， c)直角四节弯头， (d)直角五节弯头 在直角多节弯头中，有三节、四节和五节或更多节不同节数，如图 8-1所示。节数的多少视工程要求而定，节数越多，空气流通阻力就越小。 展开多节弯头，当图纸没有尺寸要求时，应首先确定弯头R。按照通风管配件要求，对 R曲率半径的长度规定在 1D～1．5D(D=弯头直径)范围内。 如图(b)所示，从结合线的度数看，首尾每节为 22，中间节为 450，是首尾节的二倍。如按份数分，即首尾备一份，中间节为二份。其它多节依此类推，即无论多少节弯头，中间节等于首尾节。 (1) 等径三节直弯头 1)图8—2所示为三节直角弯头。用已知尺寸画出主视图A、B、C、D，用图8—1(b)方法求出结合线 E-F、G-H。 2) 6等分断面半圆周 1……7，由各点向上作垂线，与 G—H结合线相交点 1……7，再由各点作 F-H的平行线，在 E-F结合线交 1”……7”。 3)作 C—D的延长线，在延长线上截取 E1—E2等于断面圆周展开长度，均分12等分，由各点作上垂线，与 G—H结合线上各点所引的水平线对应相交点 10……70……10，将各点连圆滑曲线，即得尾节(首节)的展开图。 4)作△EOG的平分钱 I—J并延长(中节基准线)，在延长线上以 7……1……7的顺序截取(因尾节咬口缝在 G—C处，考虑咬口缝过厚的影响，中节咬口缝应与前咬口错开(中节改在 F—H面)，以避免咬口缝过厚带来加工困难。 5)在I一J延长线上，截取断面展开长度J1一J2，照录断面各等分点长得7……1……7点，过各点作 J1一 J2的直角钱，与 E—F、G—H结合线上各点所引 J1一J2平行线对应相交点 10……70……10，圆滑曲线连各点，即中间节展开图。 图8-2 直角三节弯头的展开图 图8-3 直角四节弯头的展开图 （2）等径四节直角弯头 用已知尺寸按图解-1（c）画出各节结合线，如图8-3所示。各节画法与图8-2相同，说明略。 图8-4 旋转为管状的展开画法 图8-5 三通管的展开图 为便于下料和节约材料，通常是将弯头各节旋转、使其成为一圆管，然后依各节结合线画出展开图，如图8-4所示。 二、 等径三通管 1)已知尺寸画...
