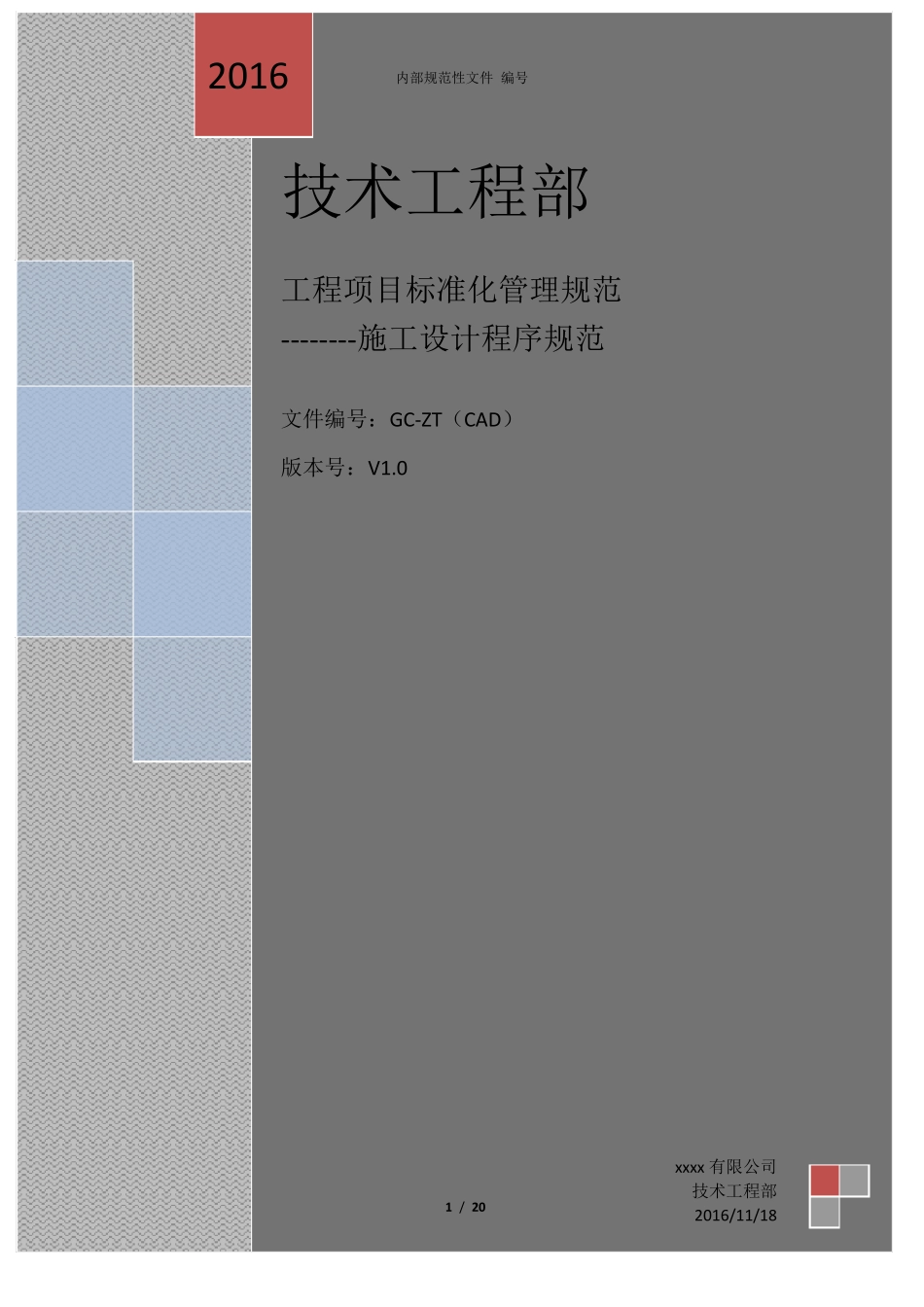

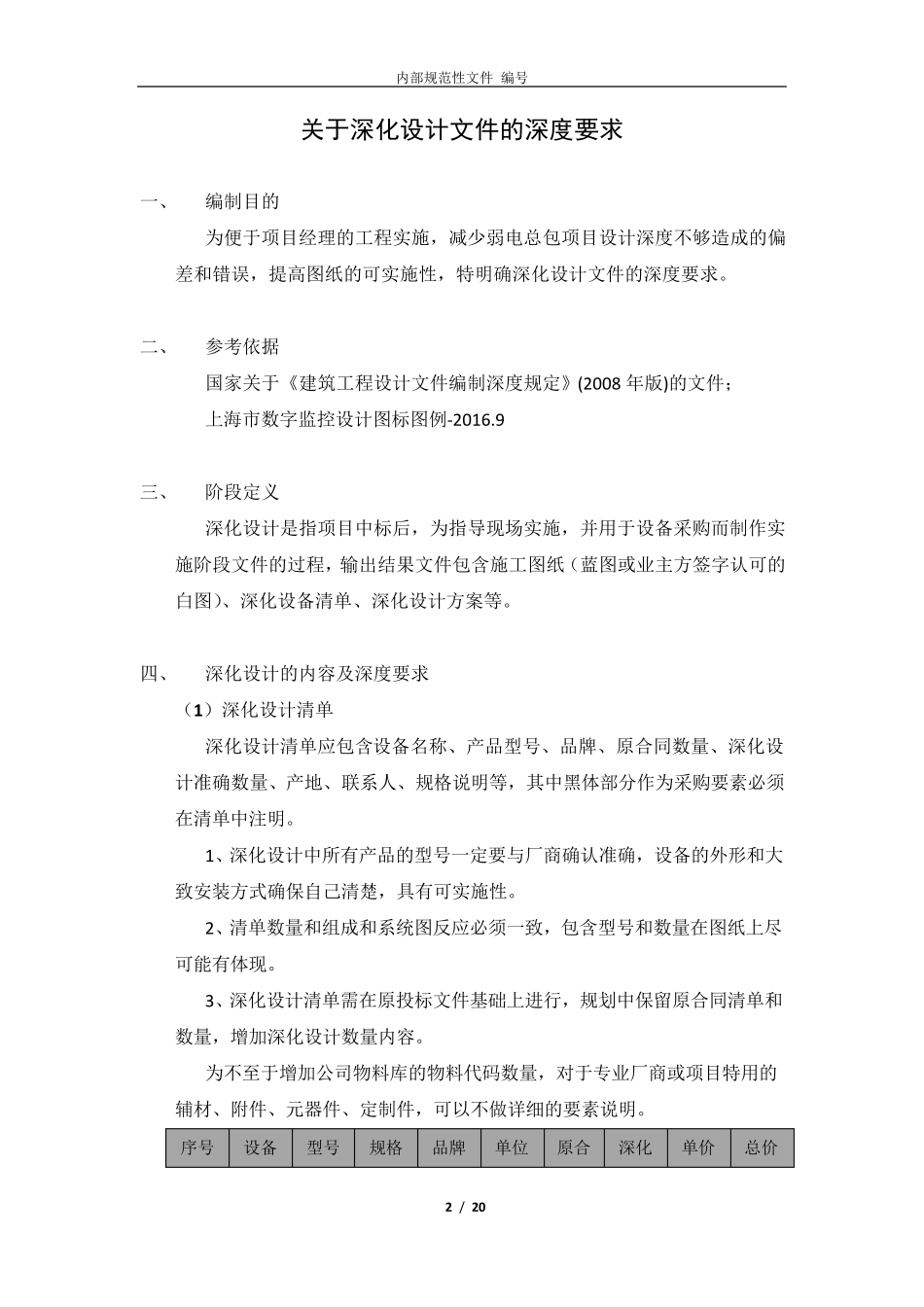

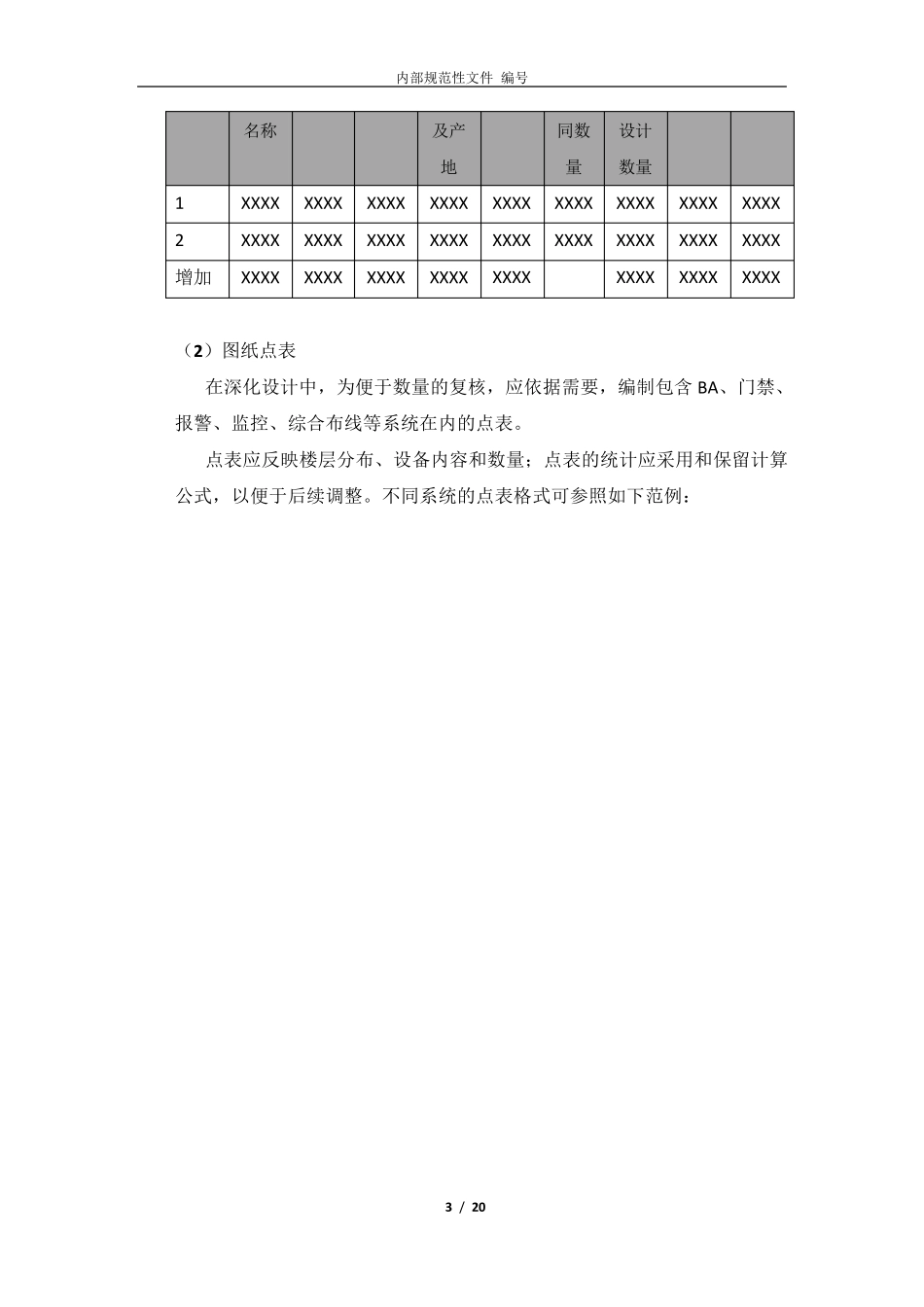

内部规范性文件 编号 1 / 20 技术工程部 工程项目标准化管理规范 --------施工设计程序规范 文件编号:GC-ZT(CAD) 版本号:V1.0 2016 xxxx 有限公司 技术工程部 2016/11/18 内部规范性文件 编号 2 / 20 关于深化设计文件的深度要求 一、 编制目的 为便于项目经理的工程实施,减少弱电总包项目设计深度不够造成的偏差和错误,提高图纸的可实施性,特明确深化设计文件的深度要求。 二、 参考依据 国家关于《建筑工程设计文件编制深度规定》(2008 年版)的文件; 上海市数字监控设计图标图例-2016.9 三、 阶段定义 深化设计是指项目中标后,为指导现场实施,并用于设备采购而制作实施阶段文件的过程,输出结果文件包含施工图纸(蓝图或业主方签字认可的白图)、深化设备清单、深化设计方案等。 四、 深化设计的内容及深度要求 (1)深化设计清单 深化设计清单应包含设备名称、产品型号、品牌、原合同数量、深化设计准确数量、产地、联系人、规格说明等,其中黑体部分作为采购要素必须在清单中注明。 1、深化设计中所有产品的型号一定要与厂商确认准确,设备的外形和大致安装方式 确保 自 己 清楚 ,具 有可实施性。 2、清单数量和组 成和系统 图反 应必须一致,包含型号和数量在图纸上尽可能 有体现。 3、深化设计清单需 在原投 标文件基 础 上进 行 ,规划 中保 留 原合同清单和数量,增 加 深化设计数量内容。 为不至 于增 加 公 司 物 料 库 的物 料 代 码 数量,对 于专 业厂商或项目特用的辅 材 、附 件、元 器 件、定制件,可以 不做 详 细 的要素说明。 序 号 设备型号 规格 品牌单位 原合深化单价 总价 内部规范性文件 编号 3 / 20 名称 及产地 同数量 设计数量 1 XXXX XXXX XXXX XXXX XXXX XXXX XXXX XXXX XXXX 2 XXXX XXXX XXXX XXXX XXXX XXXX XXXX XXXX XXXX 增加 XXXX XXXX XXXX XXXX XXXX XXXX XXXX XXXX (2)图纸点表 在深化设计中,为便于数量的复核,应依据需要,编制包含BA、门禁、报警、监控、综合布线等系统在内的点表。 点表应反映楼层分布、设备内容和数量;点表的统计应采用和保留计算公式,以便于后续调整。不同系统的点表格式可参照如下范例: 内部规范性文件 编号 4 / 20 1、 视频监控点表(示例) XXXX 项目网络型数字视频安防监控系统前端布点表 序号 编号 路由编号...
