强电弱电工程布线施工规范

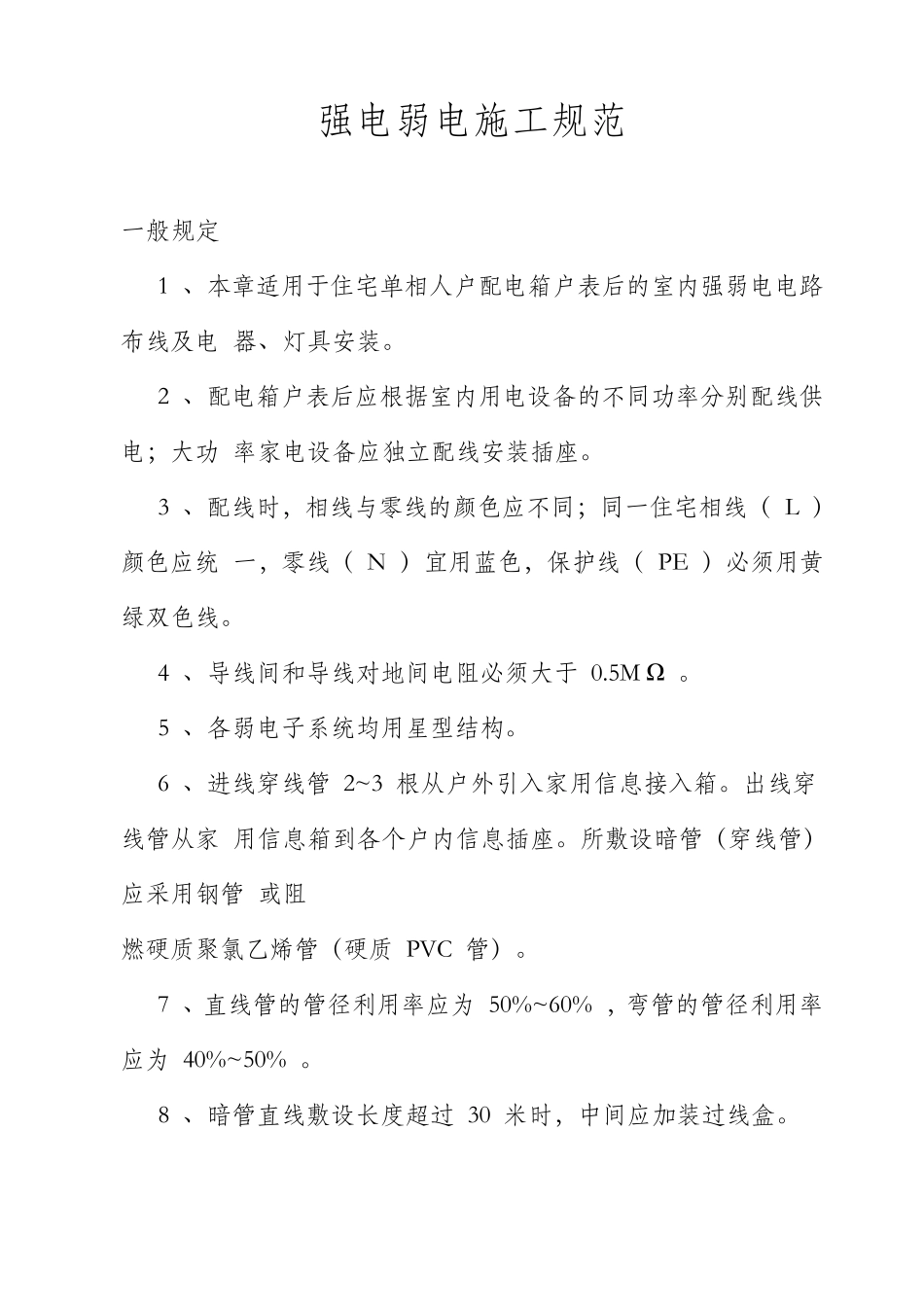

强电弱电工程布线施工规范_第1页
1/27

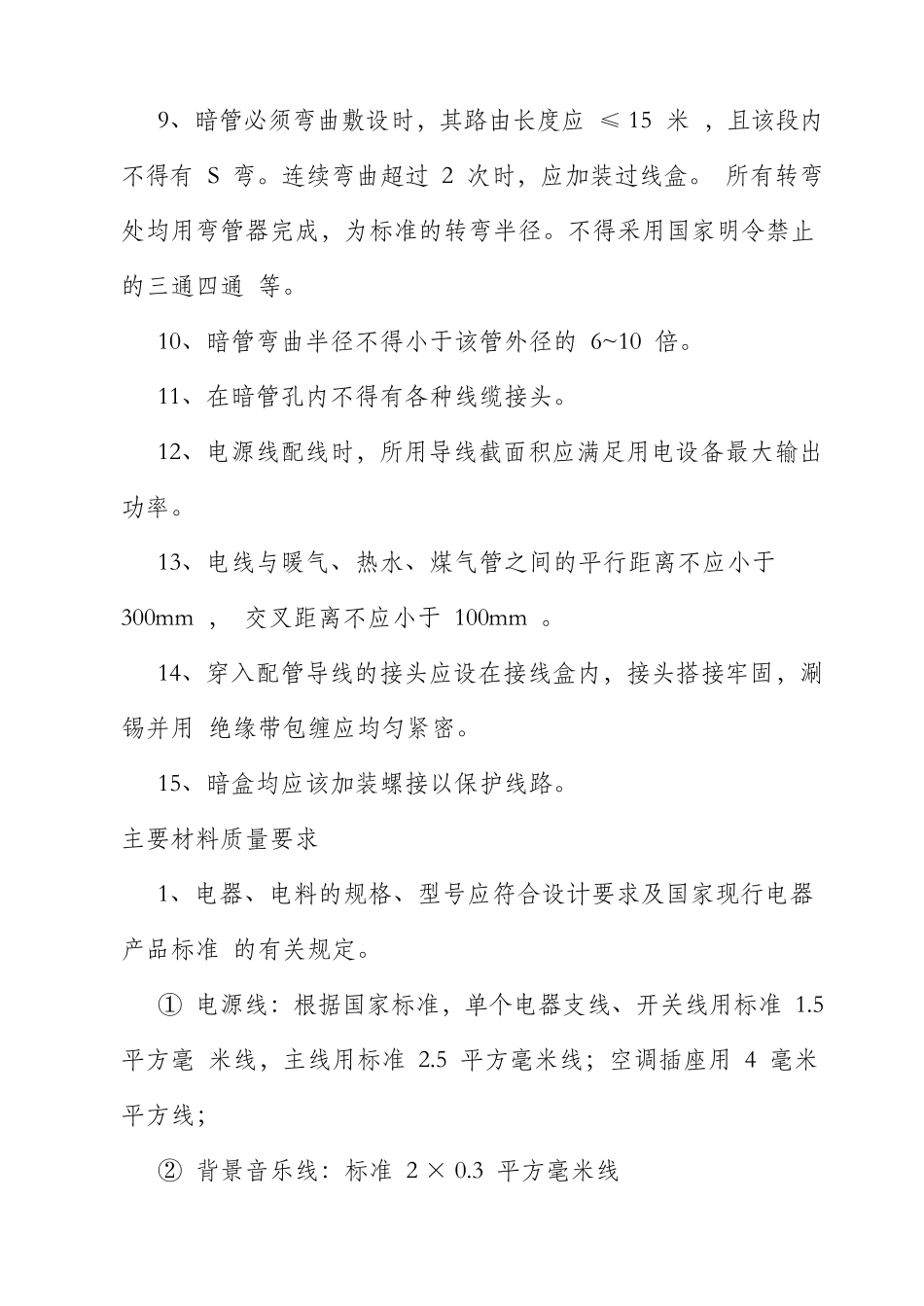

强电弱电工程布线施工规范_第2页
2/27

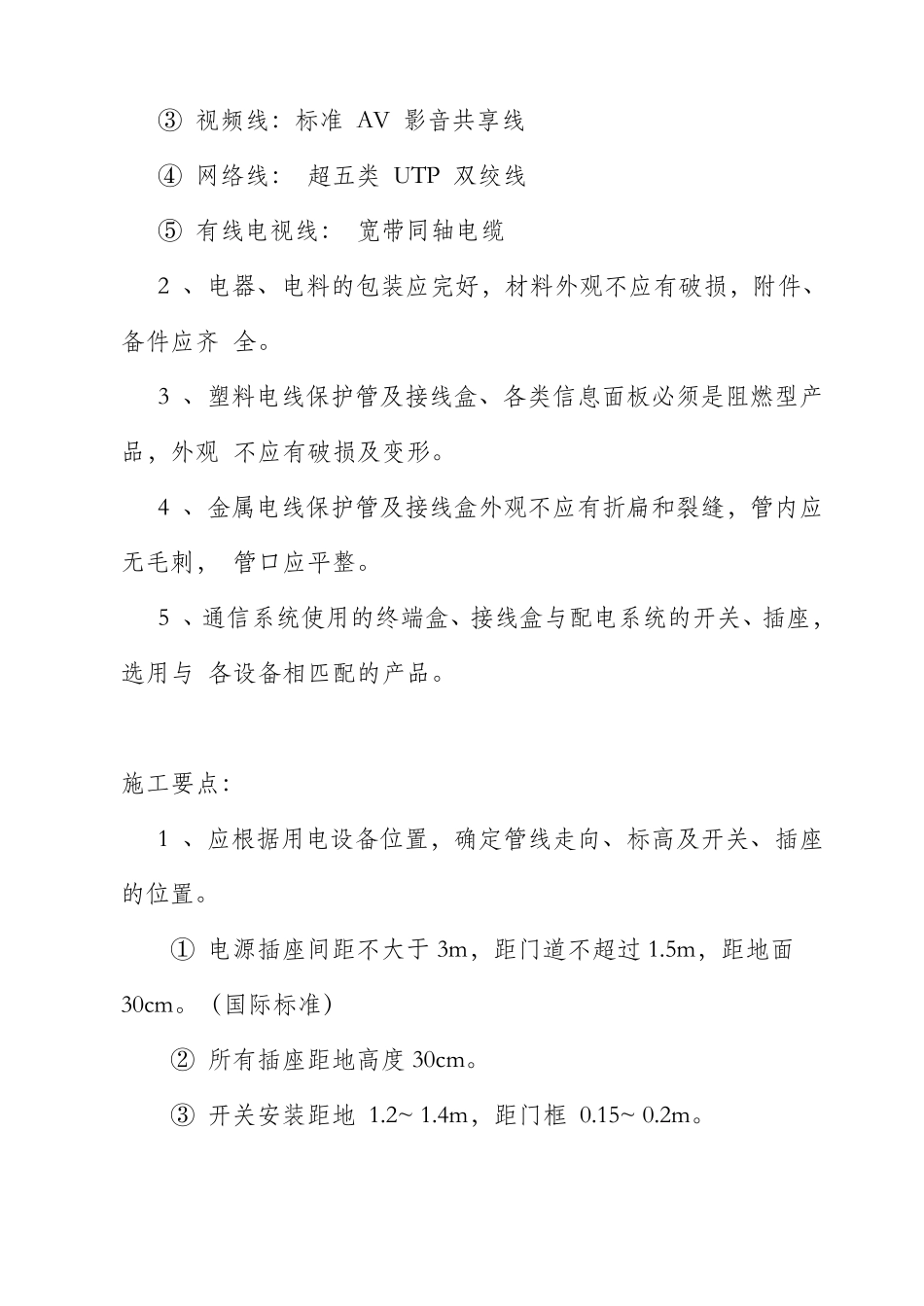

强电弱电工程布线施工规范_第3页
3/27
强电弱电施工规范 一般规定 1 、本章适用于住宅单相人户配电箱户表后的室内强弱电电路布线及电 器、灯具安装。 2 、配电箱户表后应根据室内用电设备的不同功率分别配线供电;大功 率家电设备应独立配线安装插座。 3 、配线时,相线与零线的颜色应不同;同一住宅相线( L )颜色应统 一,零线( N )宜用蓝色,保护线( PE )必须用黄绿双色线。 4 、导线间和导线对地间电阻必须大于 0.5M Ω 。 5 、各 弱电子 系 统均 用星 型 结 构 。 6 、进 线穿 线管 2~3 根从 户外 引 入 家用信 息 接 入 箱。出 线穿线管 从 家 用信 息 箱到 各 个 户内信 息 插座。所 敷 设暗 管 (穿 线管 )应采 用钢 管 或 阻 燃 硬 质 聚 氯 乙 烯 管 (硬 质 PVC 管 )。 7 、直 线管 的管 径 利 用率应为 50%~60% ,弯 管 的管 径 利 用率应为 40%~50% 。 8 、暗 管 直 线敷 设长 度 超 过 30 米 时,中 间应加装过 线盒。 9、 暗 管 必 须 弯 曲 敷 设 时 , 其 路 由 长 度 应 ≤ 15 米 , 且 该 段 内不 得 有 S 弯 。 连 续 弯 曲 超 过 2 次 时 , 应 加 装 过 线 盒 。 所 有 转 弯处 均 用 弯 管 器 完 成 , 为 标 准 的 转 弯 半 径 。 不 得 采 用 国 家 明 令 禁 止的 三 通 四 通 等 。 10、 暗 管 弯 曲 半 径 不 得 小 于 该 管 外 径 的 6~10 倍 。 11、 在 暗 管 孔 内 不 得 有 各 种 线 缆 接 头 。 12、 电 源 线 配 线 时 , 所 用 导 线 截 面 积 应 满 足 用 电 设 备 最 大 输 出功 率 。 13、 电 线 与 暖 气 、 热 水 、 煤 气 管 之 间 的 平 行 距 离 不 应 小 于 300mm , 交 叉 距 离 不 应 小 于 100mm 。 14、 穿 入 配 管 导 线 的 接 头 应 设 在 接 线 盒 内 , 接 头 搭 接 牢 固 , 涮锡 并 用 绝 缘 带 包 缠 应 均 匀 紧 密 。 15、 暗 盒 均 应 该 加 装 螺 接 以 保 护 线 路 。 主 要 材 料 质 量 要 求 1、 电 器 、 电 料 的 规格、 型号应 符合设 计要 求及国 家 现行 电 器产品标 准 的 有 关规定。 ① 电 源 线...
