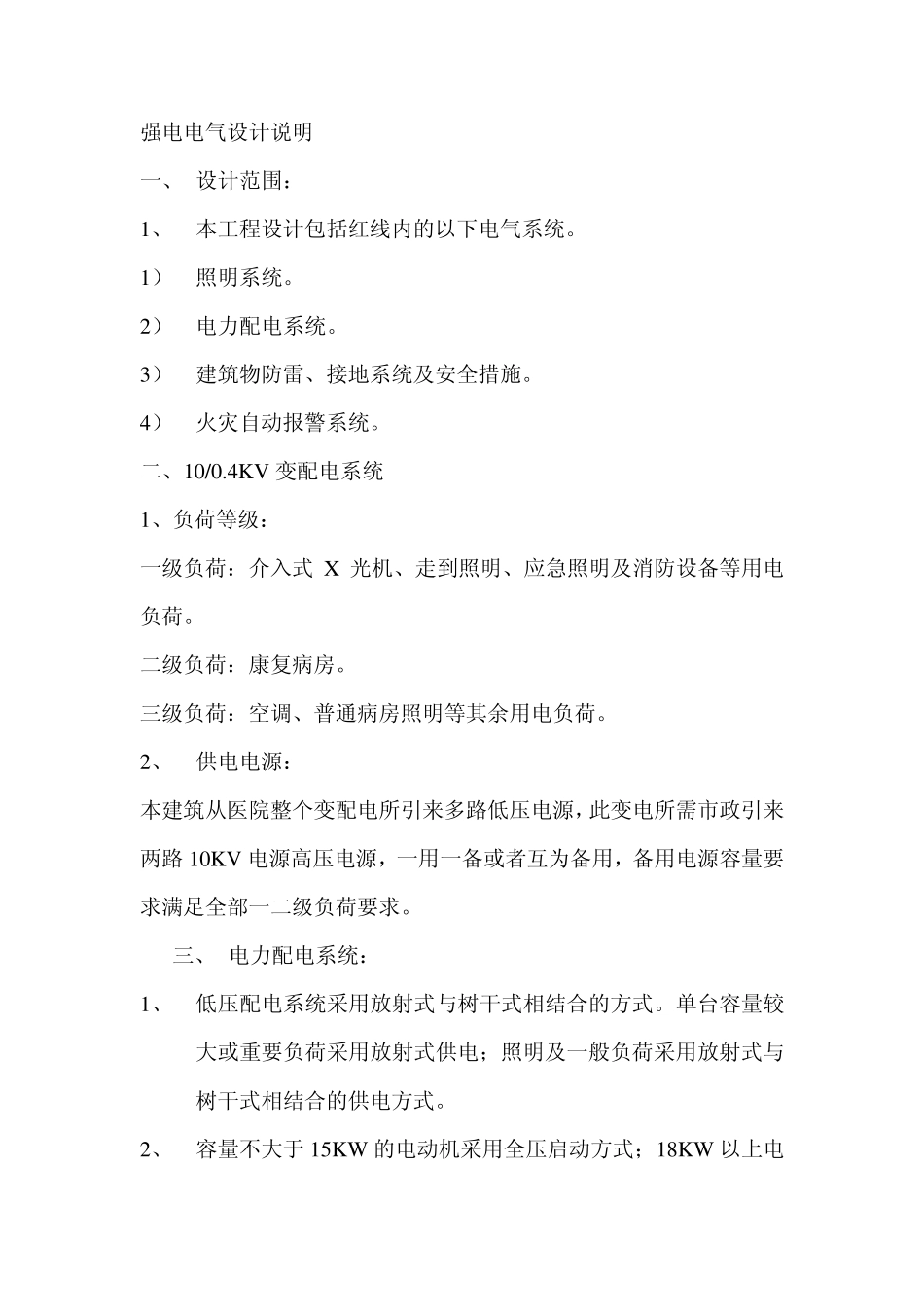

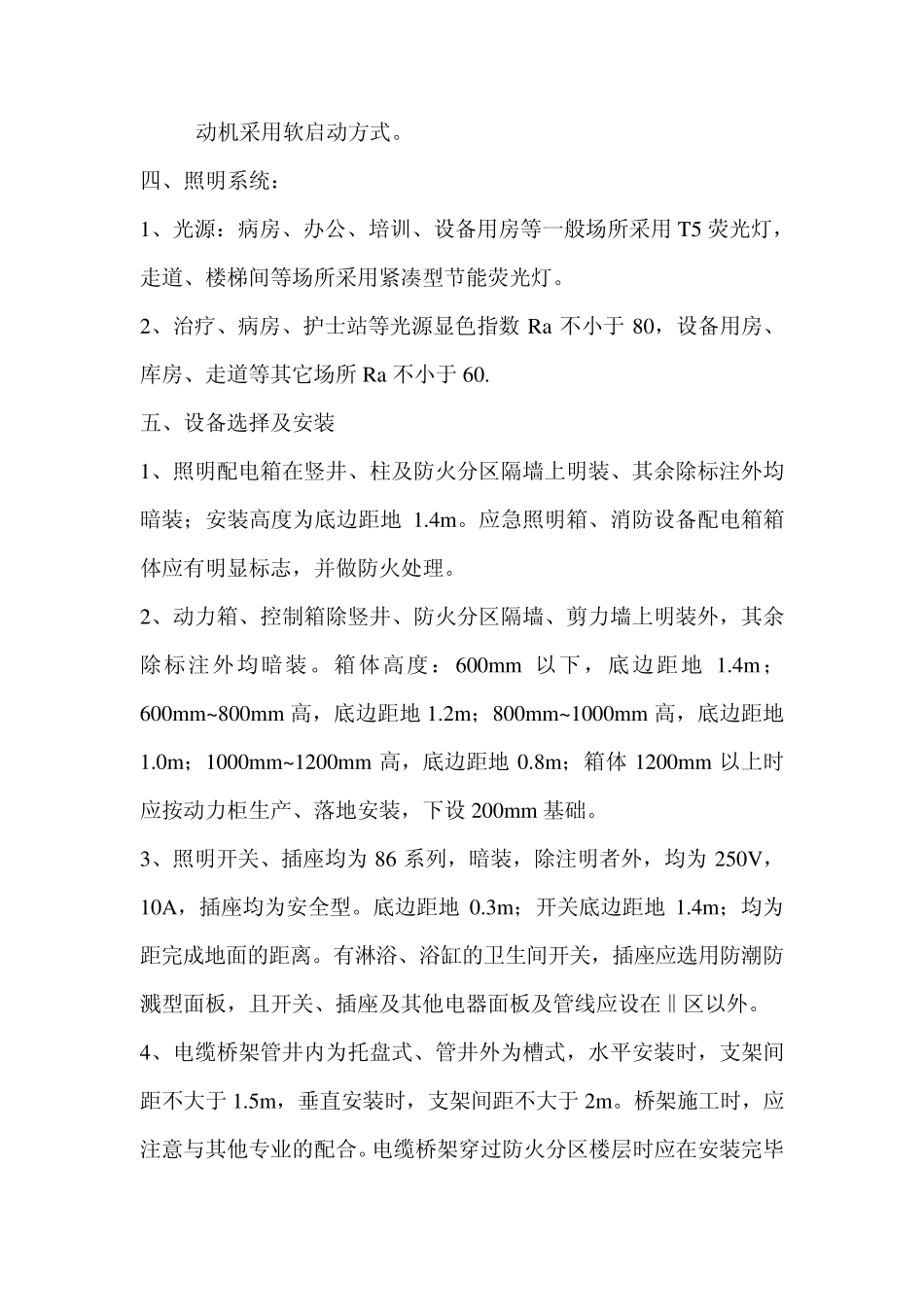

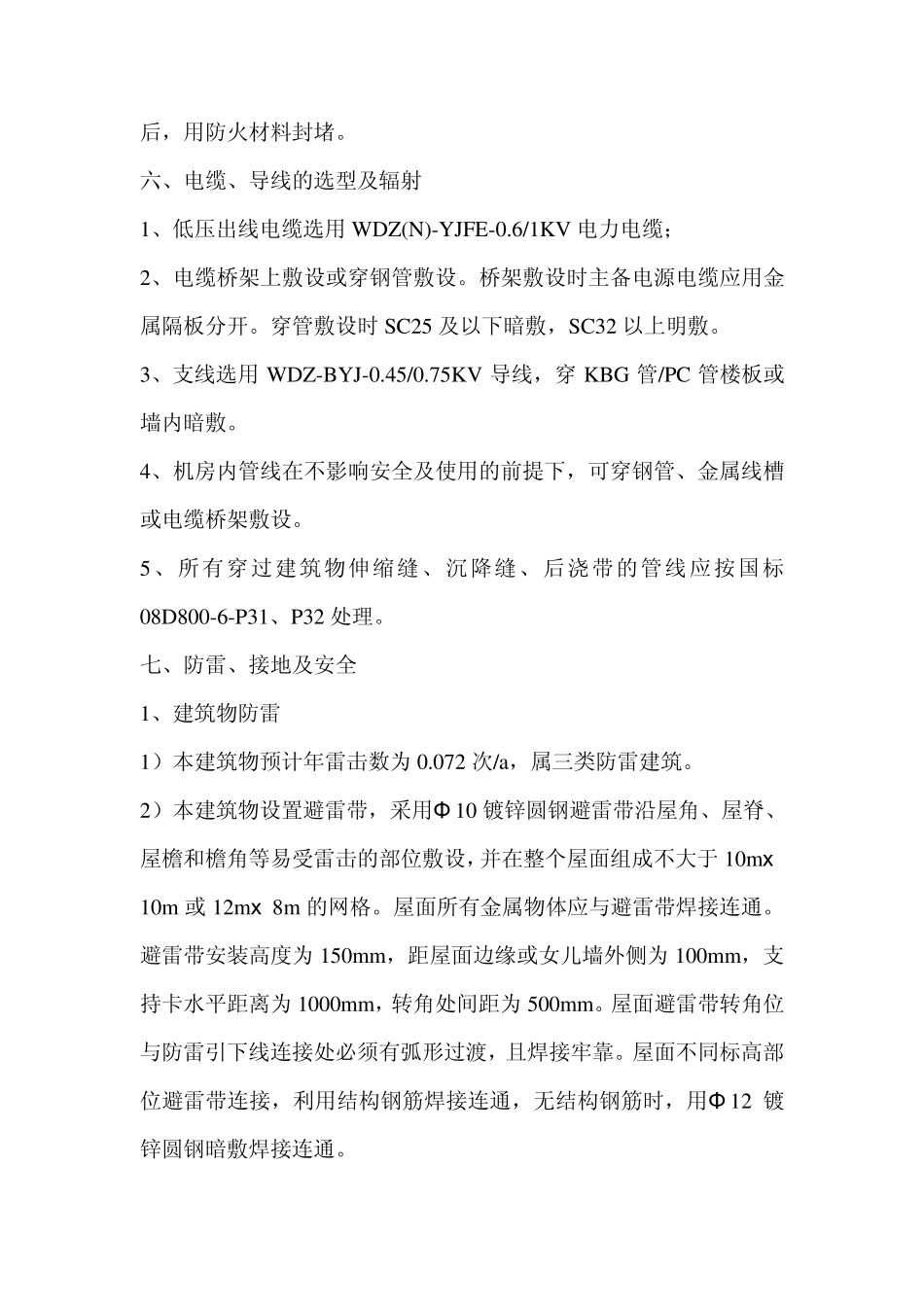

强电电气设计说明 一、 设计范围： 1、 本工程设计包括红线内的以下电气系统。 1） 照明系统。 2） 电力配电系统。 3） 建筑物防雷、接地系统及安全措施。 4） 火灾自动报警系统。 二、10/0.4KV 变配电系统 1、负荷等级： 一级负荷：介入式 X 光机、走到照明、应急照明及消防设备等用电负荷。 二级负荷：康复病房。 三级负荷：空调、普通病房照明等其余用电负荷。 2、 供电电源： 本建筑从医院整个变配电所引来多路低压电源，此变电所需市政引来两路 10KV 电源高压电源，一用一备或者互为备用，备用电源容量要求满足全部一二级负荷要求。 三、 电力配电系统： 1、 低压配电系统采用放射式与树干式相结合的方式。单台容量较大或重要负荷采用放射式供电；照明及一般负荷采用放射式与树干式相结合的供电方式。 2、 容量不大于 15KW 的电动机采用全压启动方式；18KW 以上电 动机采用软启动方式。 四、照明系统： 1、光源：病房、办公、培训、设备用房等一般场所采用 T5 荧光灯，走道、楼梯间等场所采用紧凑型节能荧光灯。 2、治疗、病房、护士站等光源显色指数 Ra 不小于 80，设备用房、库房、走道等其它场所 Ra 不小于 60. 五、设备选择及安装 1、照明配电箱在竖井、柱及防火分区隔墙上明装、其余除标注外均暗装；安装高度为底边距地 1.4m。应急照明箱、消防设备配电箱箱体应有明显标志，并做防火处理。 2、动力箱、控制箱除竖井、防火分区隔墙、剪力墙上明装外，其余除标注外均暗装。箱体高度：600mm 以下，底边距地 1.4m；600mm~800mm 高，底边距地 1.2m；800mm~1000mm 高，底边距地1.0m；1000mm~1200mm 高，底边距地 0.8m；箱体 1200mm 以上时应按动力柜生产、落地安装，下设 200mm 基础。 3、照明开关、插座均为 86 系列，暗装，除注明者外，均为 250V，10A，插座均为安全型。底边距地 0.3m；开关底边距地 1.4m；均为距完成地面的距离。有淋浴、浴缸的卫生间开关，插座应选用防潮防溅型面板，且开关、插座及其他电器面板及管线应设在‖区以外。 4、电缆桥架管井内为托盘式、管井外为槽式，水平安装时，支架间距不大于 1.5m，垂直安装时，支架间距不大于 2m。桥架施工时，应注意与其他专业的配合。电缆桥架穿过防火分区楼层时应在安装完毕 后，用防火材料封堵。 六、电缆、导线的选型及辐射 1、低压出线电缆选用WDZ(N)-YJFE-0.6/1KV 电力电缆； 2、电缆桥架上敷设或穿...
