机械识图断面图VIP专享VIP免费

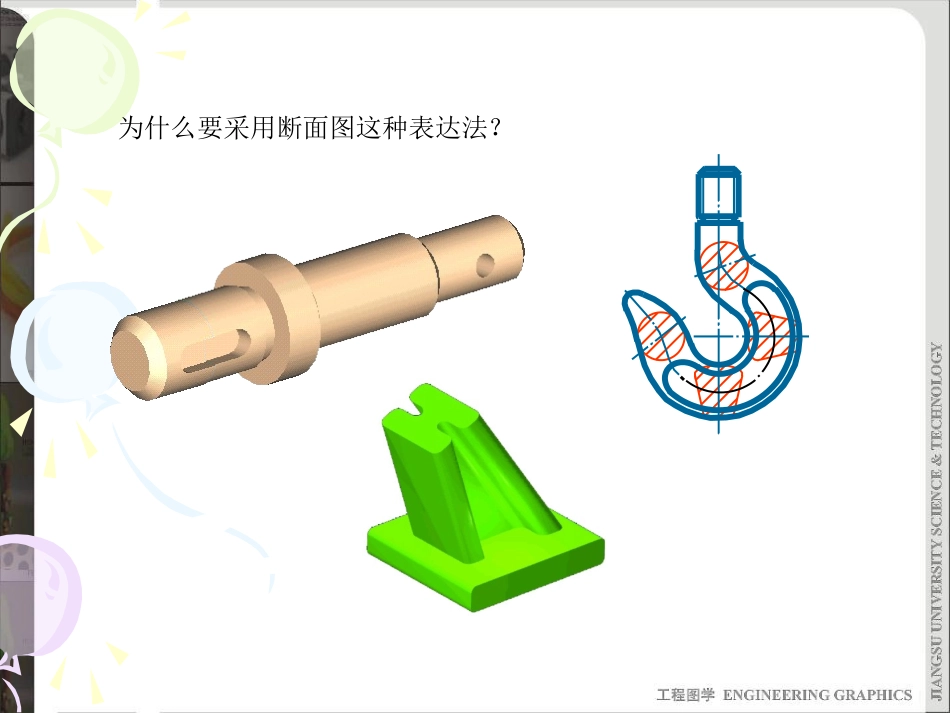

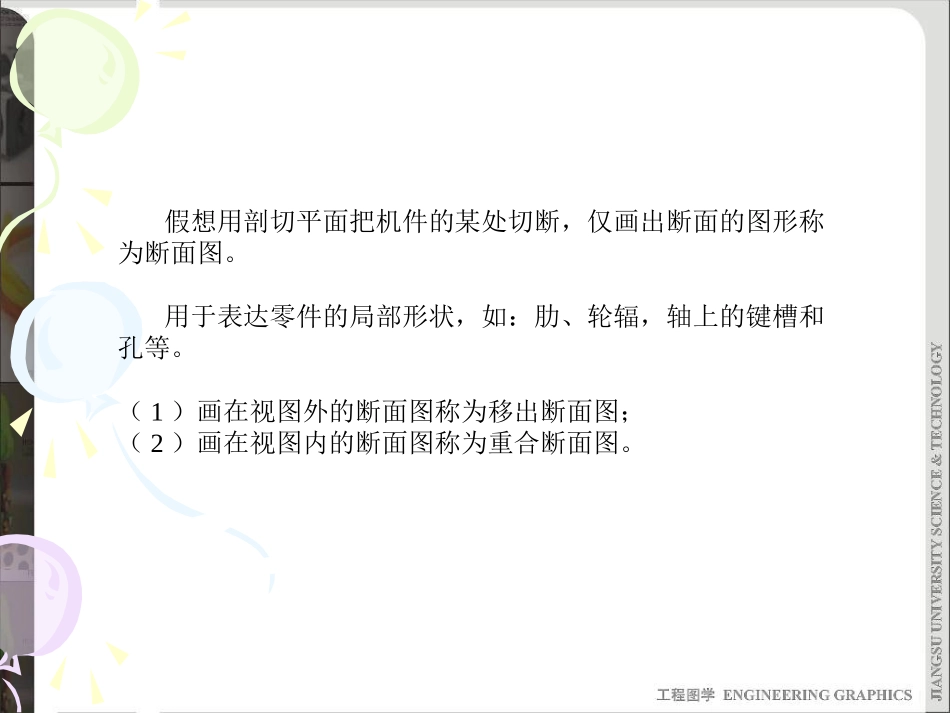

为什么要采用断面图这种表达法？假想用剖切平面把机件的某处切断，仅画出断面的图形称为断面图。用于表达零件的局部形状，如：肋、轮辐，轴上的键槽和孔等。（1）画在视图外的断面图称为移出断面图；（2）画在视图内的断面图称为重合断面图。移出断面图断面图与剖视图的区别移出断面的标注AAA—A或A—A（标注的三要素）1、配置在剖切线上的不对称移出断面，可省略字母；2、非配置在剖切线延长线上的对称移出断面，可省略箭头；3、配置在剖切线延长线上对称移出断面，可完全省略标注。移出断面标注内容可以省略或简化的省略字母标注可省略字母和箭头的标注，也可以不标注剖切位置符移出断面配置在剖切线的延长线上移出断面不配置在剖切线的延长线上不对称图形当按投影关系配置时可省略箭头对称图形总是可省略箭头对称形状的断面图允许配置在视图的中断处，断面图的对称平面迹线即表示剖切平面位置，标注可省略。移出断面的特殊情况（1）移出断面迹线应与曲线上剖切处的切线方向相垂直。移出断面的特殊情况（2）当用两个相交剖切面作断面图时，两个断面图要断开。移出断面的特殊情况（3）移出断面的特殊情况（4）当剖切面通过孔、凹坑的轴线时，这些结构按剖视绘制。当剖切面剖切的不是回转孔但出现断面区域分离情况时，这些结构也应按剖视绘制。移出断面的特殊情况（5）重合断面及标注（1）重合断面图的边界线用细实线表示。这样细实线能与原视图中的投影有明显区别。（2）原视图仍应完整绘制，即断面图与原视图重影，原视图中机件边界投影并不因为有断面图而中断。对称的重合剖面可不必标注不对称的重合剖面只要画出剖切位置与箭头局部放大图AAA—AⅠⅡⅠ4:1Ⅱ2:1局部放大图可画成视图、剖视图、断面图，它与被放大部分的表达方式无关；尽量配置在被放大部位的附近，放大部分的范围用波浪线表示；标注时用细实线圈出被放大的部位，在局部放大图的上方表明比例。简化画法C1R2R2锐边倒圆R0.5在不会引起误解时，机件上的小圆角、小倒角在零件图中均可不画，但必须注明尺寸，或在技术要求中加以说明。直纹m0.3直纹m0.3网纹m0.3网纹m0.3滚花的标注个机件中按规律分布的相同结构形状只需画出几个完整其余可用细实线连接表示，但在图中必须标注该结构的总数。机件中按规律分布的等直径孔，可以只画出一个或几个，其余只需表示出孔的中心位置，并注明孔的总数。零件回转体上均布的肋、孔等结构不处于剖切平面上时，可将其旋转到剖切平面上画出。对称机件的视图可只画一半或四分之一，在对称中心线的两端画两条与其垂直的细实线。与投影面倾斜角度小于或等于30°的圆或圆弧，其投影可用圆或圆弧代替。机件中圆柱法兰和类似结构上均匀分布的孔的简化表示。在不致引起误解时，相贯线（过渡线）允许简化成圆弧或直线来代替。当图形不能充分表达平面时，可用平面符号（两相交的细实线）表示。机件上斜度不大的结构，如在一个视图中已表达清楚时，其它试视图可按小端画出。较长的机件，沿其长度方向的形状一致或按一定的规律变化时，可断开后缩短绘制。[例题]支架的表达。表达法的综合举例[例题]如何表达图中机件？[例题]蜗轮箱体立体图。表达蜗轮箱体的一组完整视图。DDAA
