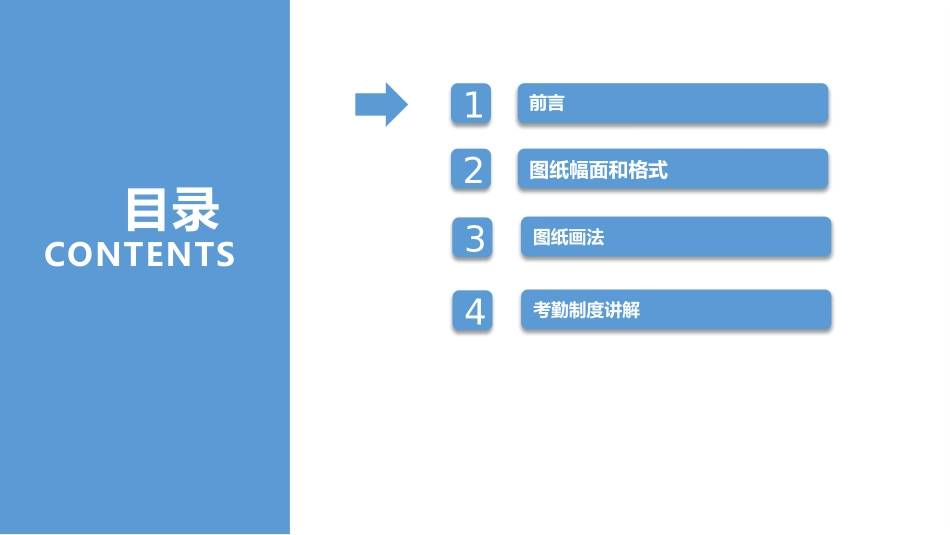

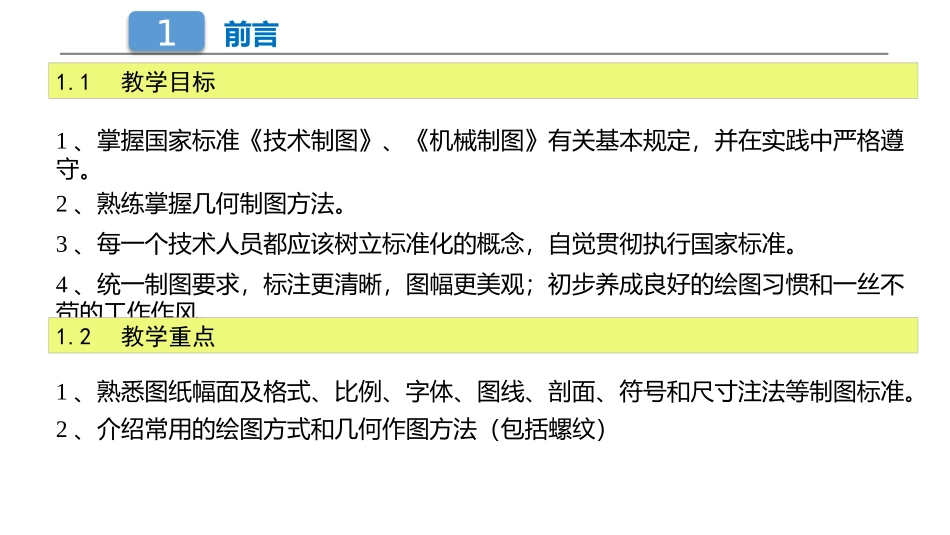

机械绘图标准化培训1前言2图纸幅面和格式3图纸画法目录CONTENTS4考勤制度讲解前言11、掌握国家标准《技术制图》、《机械制图》有关基本规定，并在实践中严格遵守。2、熟练掌握几何制图方法。3、每一个技术人员都应该树立标准化的概念，自觉贯彻执行国家标准。4、统一制图要求，标注更清晰，图幅更美观；初步养成良好的绘图习惯和一丝不苟的工作作风。1.1教学目标1、熟悉图纸幅面及格式、比例、字体、图线、剖面、符号和尺寸注法等制图标准。2、介绍常用的绘图方式和几何作图方法（包括螺纹）1.2教学重点图纸幅面和格式22.1图纸幅面GB/T14689-2008优先选用虚线所示为加长幅面第三选择注：绘制技术图样时，应优先采用表1所示幅面，其次采用表2所示幅面，最后考虑第三选择。图１图纸的幅面尺寸图纸幅面和格式22.2图框格式GB/T14689-2008注：不留和留有装订边两种，无论是否留有装订边，都必须用粗实线画出图框，但同产品的图样只能采用一种格式。图纸幅面和格式22.3标题栏及附加符号GB/T14689-2008对中符号方向符号注：每张图纸右下角都应有标题栏。标题栏的方向一般为看图的方向。标题栏尺寸参照GB/T10609.1-2008方向符号：为了明确绘图与看图时图纸的方向为了使图样复制和缩微摄影时定位方便。图纸幅面和格式22.4投影符号及图幅分区GB/T14689-2008注：投影符号一般放置在标题栏中名称及代号区的下方注：读图时应第一时间关注图纸投影符号。注：用细实线在图纸周边画出分区；在图样中标注分区代号时，分区代号由拉丁字母和阿拉伯数字组合而成，字母在前、数字在后并排地书写，如Ｂ３、Ｃ５等。选用图纸幅面和格式22.5比例GB/T14690-1993•为了在图样上直接获得实际机件大小的真实概念，应尽量采用1:1的比例绘图。•如不宜采用1:1的比例时，可选择放大或缩小的比例。但标注尺寸一定要注写实际尺寸。•应优先选用“比例系列一”中的比例优先选用1:11:22:1图纸画法33.1图线GB/T4457.4-2002图线名称代码No.线型线宽一般应用细实线01.1.1过渡线.2尺寸线.3尺寸界线.4指引线和基准线.5剖面线d/2波浪线01.1d/2.1断裂处边界线.2视图与剖视图的分界线双折线01.1d/2.1断裂处边界线.2视图与剖视图的分界线粗实线01.2d.1可见棱边线.2可见轮廓线.3相贯线.4螺纹牙顶线、螺纹长度终止线d细虚线02.1d/2.1不可见棱边线.2不可见轮廓线4～61粗虚线02.2d.1允许表面处理的表示线4～61细点画线04.1d/2.1轴线.2对称中心线.3分度圆(线).4孔系分布的中心线15～303粗点画线04.2d.1限定范围表示线15～303细双点画线05.1d/2.1相邻辅助零件的轮廓线.2中断线.2可动零件的极限位置的轮廓线～205线型组别与线型代码对应的线型宽度01.202.204.201.1；02.1；04.1；05.10.250.250.130.350.350.180.50.50.250.70.70.35110.51.41.40.7221组别0.5和0.7为优先采用的图线组别图纸画法33.2图线绘制注意点GB/T4457.4-2002（1）同一图样中同类的图线宽度应保持基本一致；虚线、点画线及双点画线的线段长和间隔应大致相同。（2）两平行线（含剖面线）之间的距离应不小于粗实线的两倍宽度，其最小距离不得小于0.7mm。（3）点画线、双点画线的首末两端应是线段，而不是短划。点画线、双点画线的点不是点，而是一个约1mm的短画。（4）绘制图样的对称中心线时，对称中心应为两对称线长画线的交点。细点画线、粗点画线和细双点画线的首末两端应是线段而不是点，超出图形轮廓线长度约为2mm～5mm。（5）在较小的图形上绘制点画线或双点画线有困难时，可用细实线代替。（6）虚线与虚线相交、虚线与点画线相交，应以线段相交；虚线、点画线如果是粗实线的延长线，应留有空隙；虚线与粗实线相交，不留空隙。（7）图线的颜色深浅程度要一致，不要粗线深细线浅。约2～5mm点划线用细实线代替应用线段相交应是线段而不是短划应留间隙应线段相交图纸画法33.2剖面区域的表示方法GB/T4457.5-2013常用的剖面符号图纸画法33.2剖面区域的表示方法GB/T4457.5-2013图纸画法33.2剖面区域的表示方法GB/T4457.5-2013在同一金属零件的图中，剖面线应画成间隔相等、方向相同且与剖面区的主要轮廓或对称线成45°的平行线。必要时，剖面线也可画成与主要轮廓线成...
