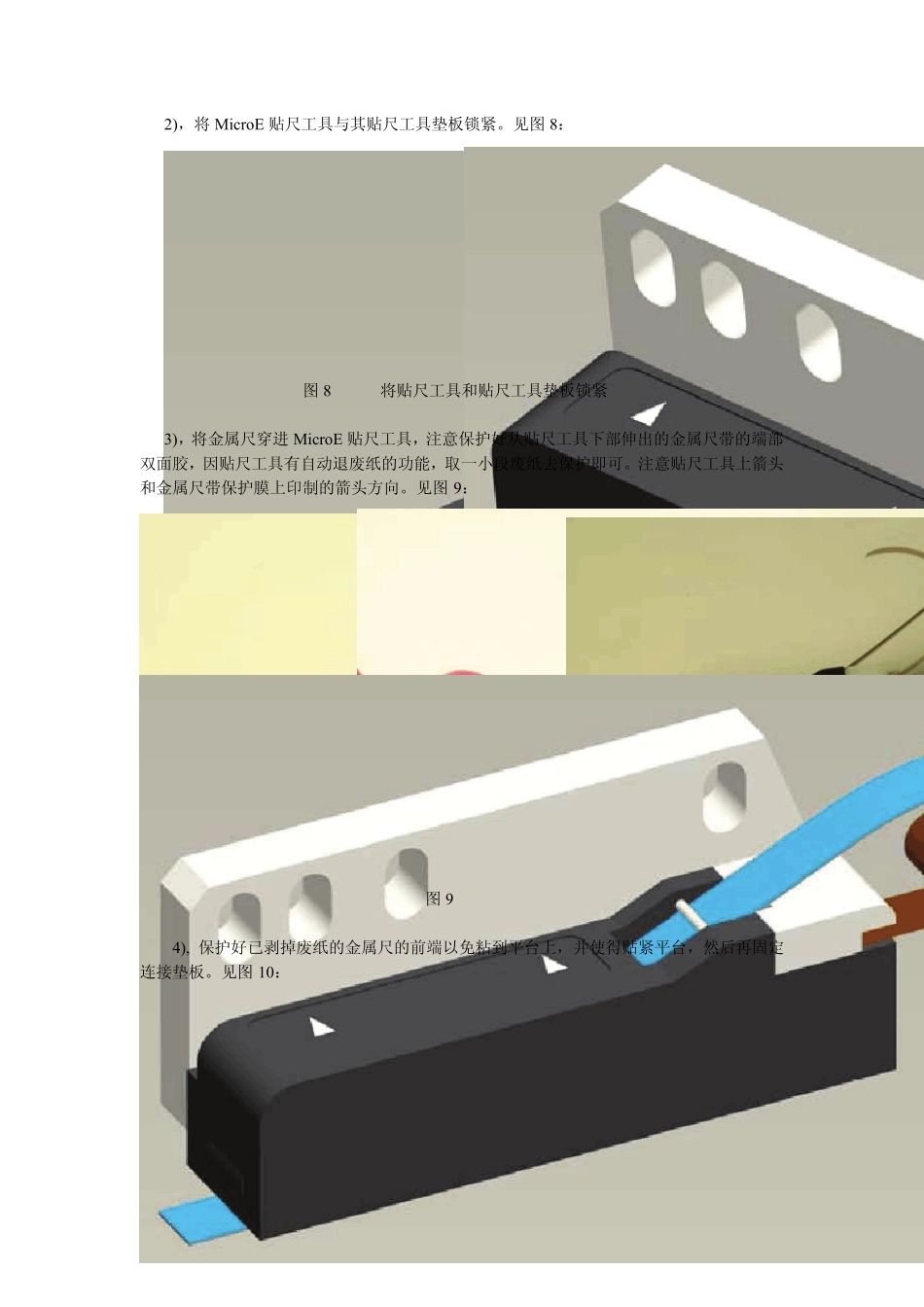

M II1600 系列光栅尺安装指引 一, M II1600 的贴尺及安装尺寸要求 1，方向 MicroE 的MercuryII 系列金属光栅的光学轨道设计不是对称的，是带有方向的。金属光栅在出厂时上面有蓝色保护膜，保护膜表面印制有MicroE Systems字样和三角箭头符号，如图1： 保护膜上的三角箭头指向的边就是图2 中的参考边D。请注意读数头的方向，如图，如果金属光栅水平正向放置，即参考边D 在上的话，则读数头的电缆线朝左。 图1 2，Y 方向上的尺寸关系 在垂直于金属尺带的方向上(图 2 中的Y 方向)，读数头和金属尺的配合尺寸关系如图2： 图2 Y 方向上读数头和金属尺位置关系 3，间隙 读数头和金属尺的间隙尺寸如图3： 图3 高度方向的尺寸及读数头和金属尺的间隙 二，安装步骤 1，确定金属光栅的头尾位置，并确定尺长。 读数头底部有个光学窗口，外壳上有标记标识了光学窗口中心点位置，如图 4： 图4 读数头的光学窗口及其中心标记 将读数头正方向装到支架上，并在窗口如图5： 图5 读数头正方向装到支架上 将空支架(不装读数头)安装到机台上某个轴，推动运动部件到行程的两个极限位置，在这两个位置，在支架的标记位置，在贴尺台面上做上标记，那么这两个标记即此轴的实际行程的两端点，金属尺带两端需要各留出20m m 的距离，那么行程加40m m 即为此轴光栅尺长度。在贴尺面上做好尺头的标记。见图6 所述： 图6 行程和金属尺的尺长的关系 2，金属尺带装贴。 1)，贴尺工具垫板功能说明，见图7： 图7 光学窗口 光学窗口中心标记 在读数头支架上，在读数头光学窗口中心标记的位置用笔做一个标记，以这个标记来记录行程的头尾。 行程的一端的极限位置 行程的另一端的极限位置 尺头的位置 2)，将MicroE 贴尺工具与其贴尺工具垫板锁紧。见图 8： 图 8 将贴尺工具和贴尺工具垫板锁紧 3)，将金属尺穿进 MicroE 贴尺工具，注意保护好从贴尺工具下部伸出的金属尺带的端部双面胶，因贴尺工具有自动退废纸的功能，取一小段废纸去保护即可。注意贴尺工具上箭头和金属尺带保护膜上印制的箭头方向。见图 9： 图 9 4), 保护好已剥掉废纸的金属尺的前端以免粘到平台上，并使得贴紧平台，然后再固定连接垫板。见图 10： 图10 5), 移动滑块（如果是自动机请操作电机运行来运行滑块）直到滑块运动到最末端。注意在贴尺过程中也请用手轻轻牵引废纸以防万一废纸卷入贴尺器。如果到了末端还有一段很短部分没贴完，则拆...
