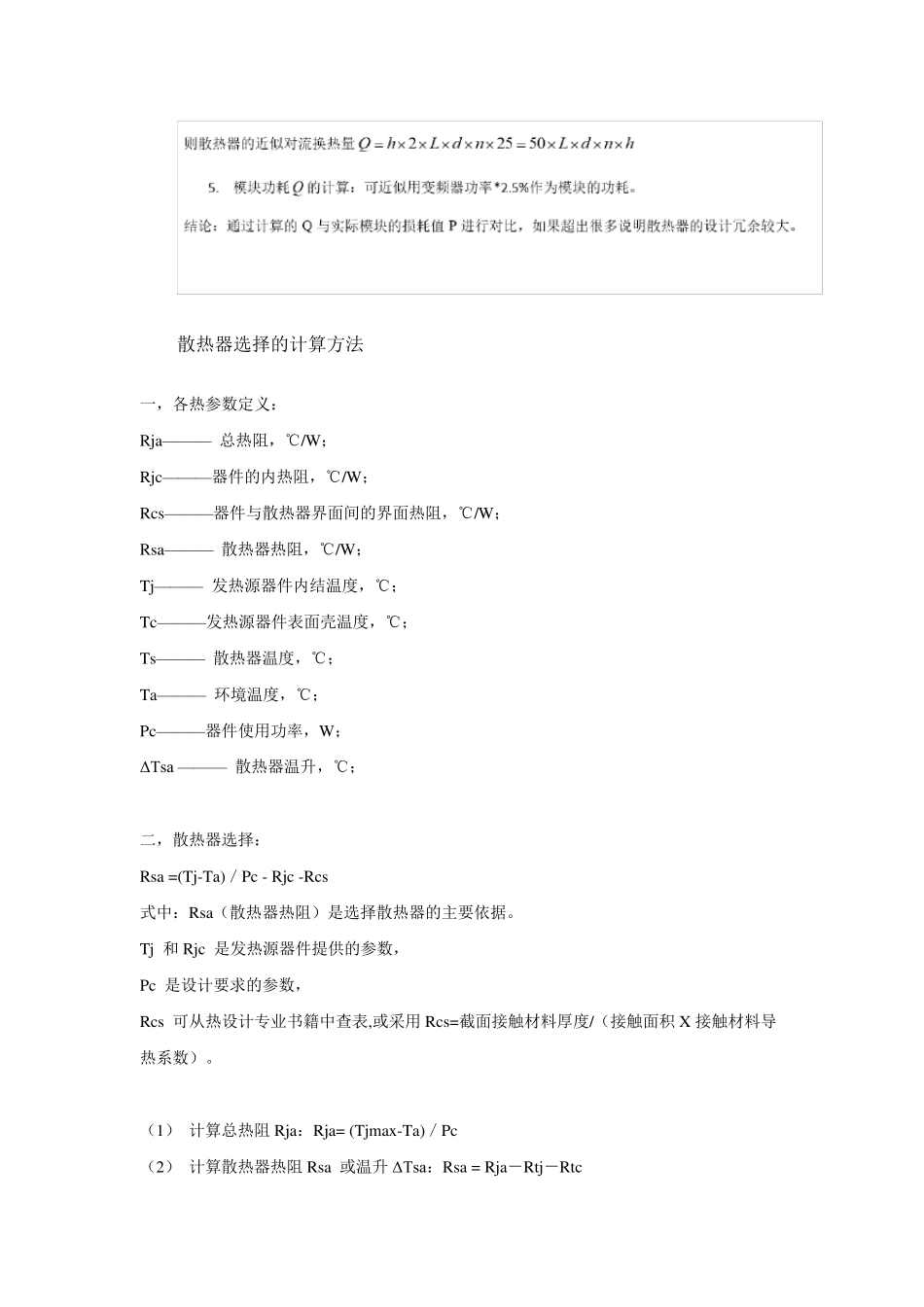

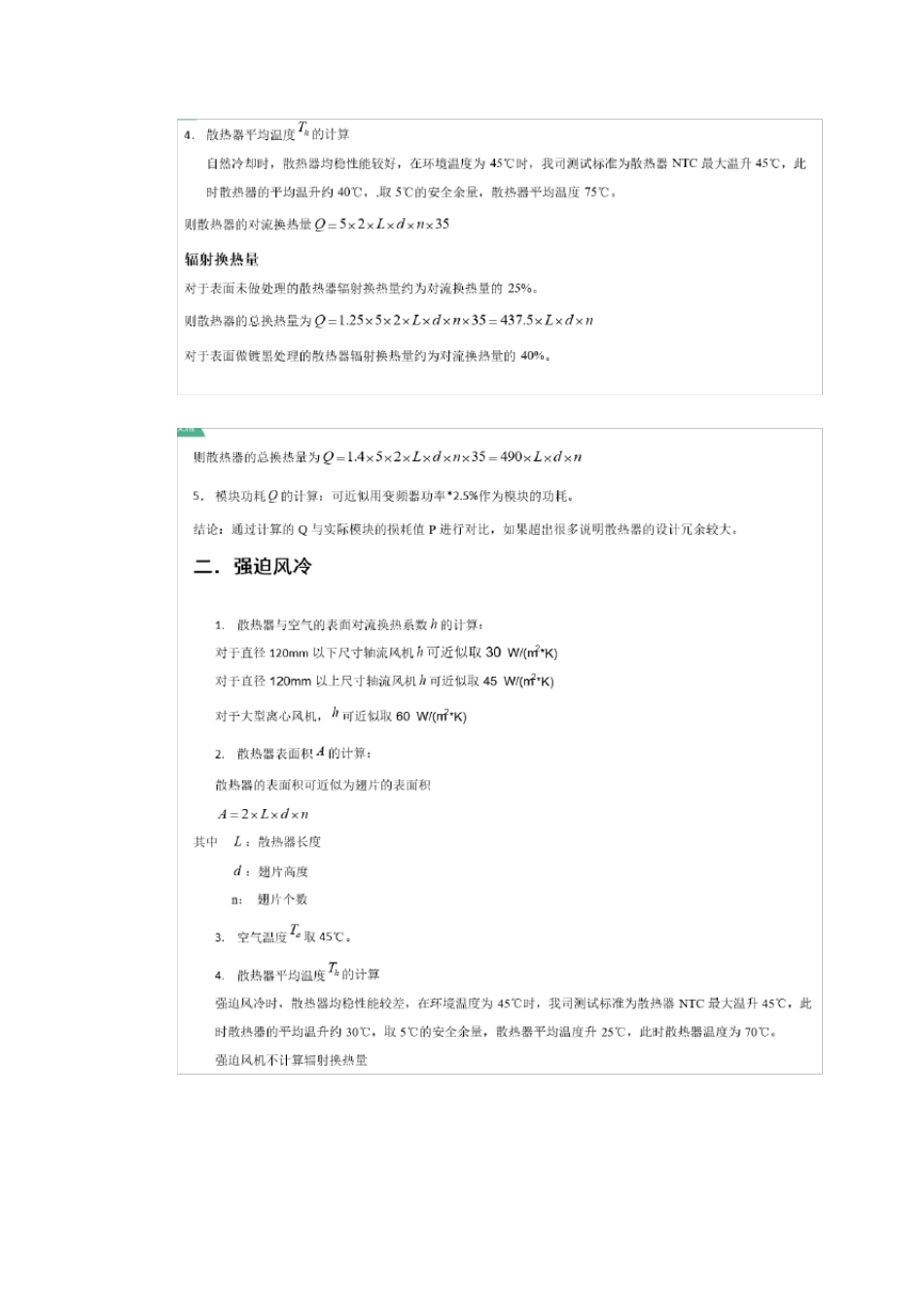

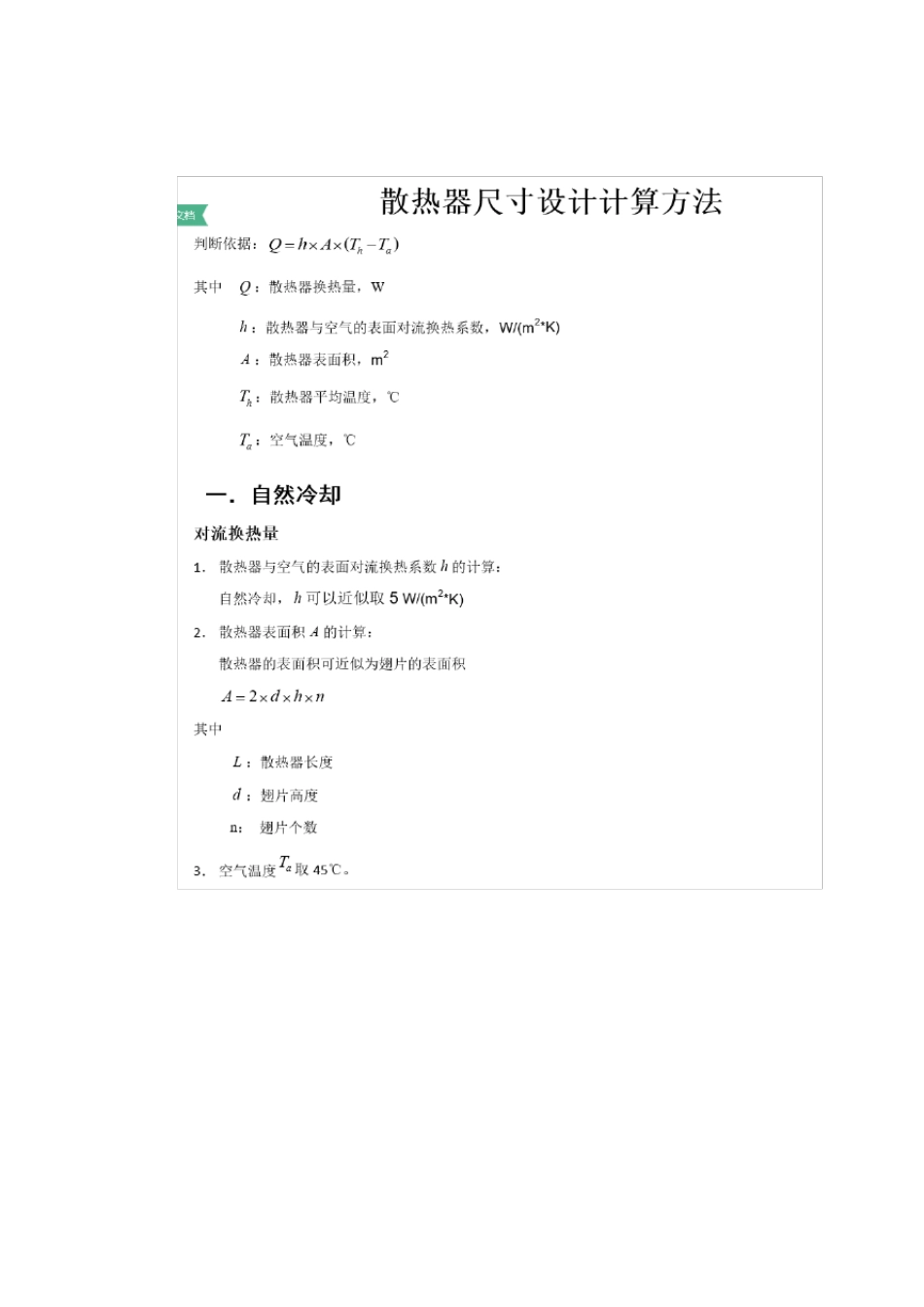

散热器选择的计算方法 一，各热参数定义： Rja——— 总热阻，℃/W； Rjc———器件的内热阻，℃/W； Rcs———器件与散热器界面间的界面热阻，℃/W； Rsa——— 散热器热阻，℃/W； Tj——— 发热源器件内结温度，℃； Tc———发热源器件表面壳温度，℃； Ts——— 散热器温度，℃； Ta——— 环境温度，℃； Pc———器件使用功率，W； ΔTsa ——— 散热器温升，℃； 二，散热器选择： Rsa =(Tj-Ta)／Pc - Rjc -Rcs 式中：Rsa（散热器热阻）是选择散热器的主要依据。 Tj 和 Rjc 是发热源器件提供的参数， Pc 是设计要求的参数， Rcs 可从热设计专业书籍中查表,或采用 Rcs=截面接触材料厚度/（接触面积 X 接触材料导热系数）。 （1） 计算总热阻Rja：Rja= (Tjmax -Ta)／Pc （2） 计算散热器热阻Rsa 或温升 ΔTsa：Rsa = Rja－Rtj－Rtc ΔTsa＝Rsa×Pc （3）确定散热器 按照散热器的工作条件（自然冷却或强迫风冷），根据Rsa 或ΔTsa 和Pc 选择散热器，查所选散热器的散热曲线（Rsa 曲线或ΔTsa 线），曲线上查出的值小于计算值时，就找到了合适的热阻散热器及其对应的风速，根据风速流经散热器截面核算流量及根据散热器流阻曲线上风速对应的阻力压降，选择满足流量和压力工作点的风扇。 散热器热阻曲线 ~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ 三，散热器尺寸设计： 对于散热器，当无法找到热阻曲线或温升曲线时，可以按以下方法确定： 按上述公式求出散热器温升 ΔTsa，然后计算散热器的综合换热系数 α： α＝7.2ψ1ψ2ψ3{√√ [(Tf-Ta)／20]} 式中： ψ1— — — 描写散热器L/b 对α 的影响，（L 为散热器的长度，b 为两肋片的间距）； ψ2— — — 描写散热器h/b 对α 的影响，（h 为散热器肋片的高度）； ψ3——— 描写散热器宽度尺寸W 增加时对α 的影响； √√ [(Tf-Ta)／20]———描写散热器表面最高温度对周围环境的温升对α 的影响； 以上参数可以查表得到。 计算两肋片间的表面所散的功率q0 q0 =α×ΔTfa×（2h+b）×L 根据单面带肋或双面带肋散热器的肋片数n,计算散热功率Pc′ 单面肋片：Pc′＝nq0 双面肋片：Pc′＝2nq0 （单面肋，简单的说，就是一边带肋，一边是一个平面。利于在特定场合下的装配，例如在电源模块上。） 若Pc′ ＞Pc 时则能满足要求。 ~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ 四，估...
