数字化语音存储与回放系统的设计

数字化语音存储与回放系统的设计_第1页
1/23
数字化语音存储与回放系统的设计_第2页
2/23
数字化语音存储与回放系统的设计_第3页
3/23

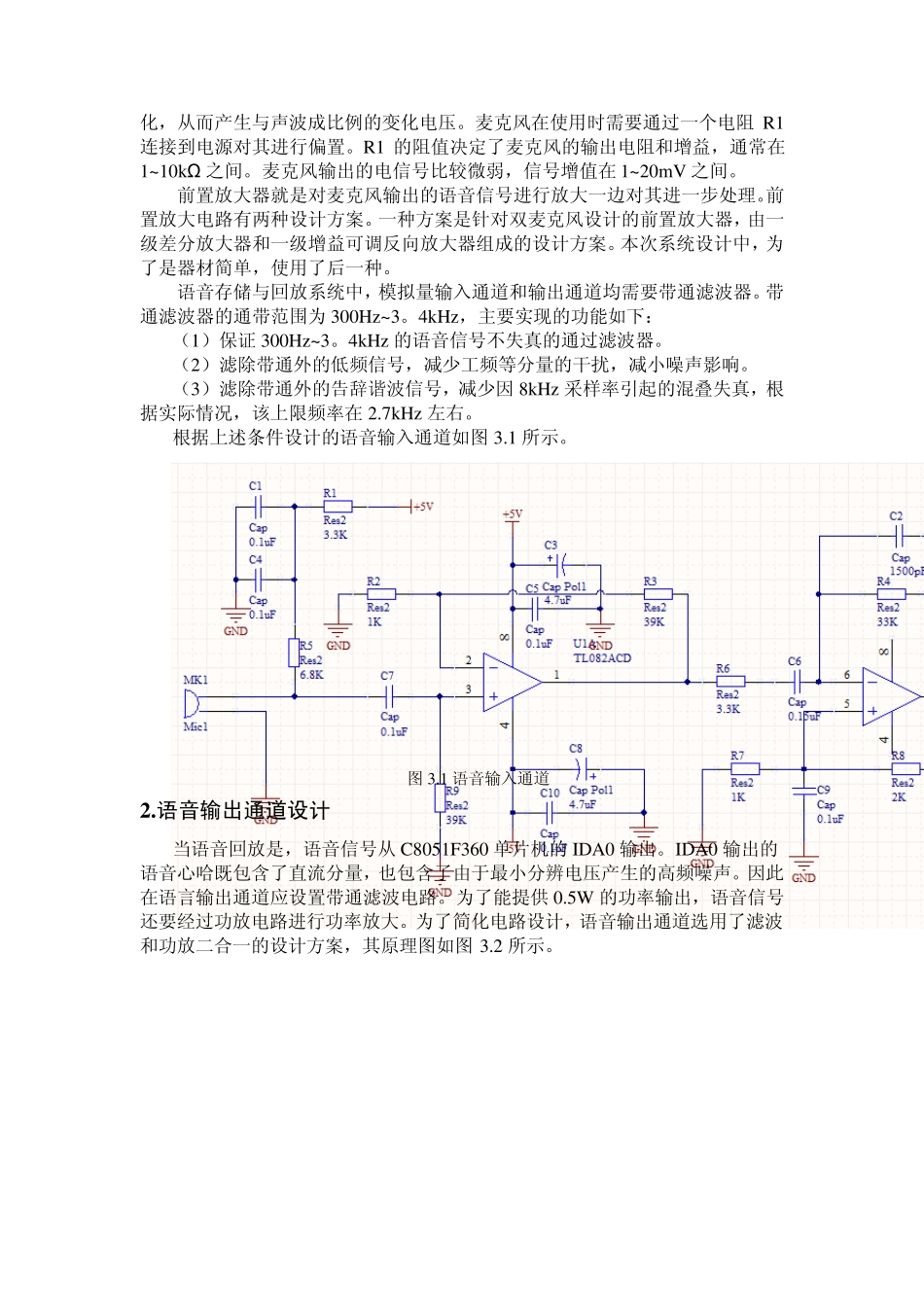

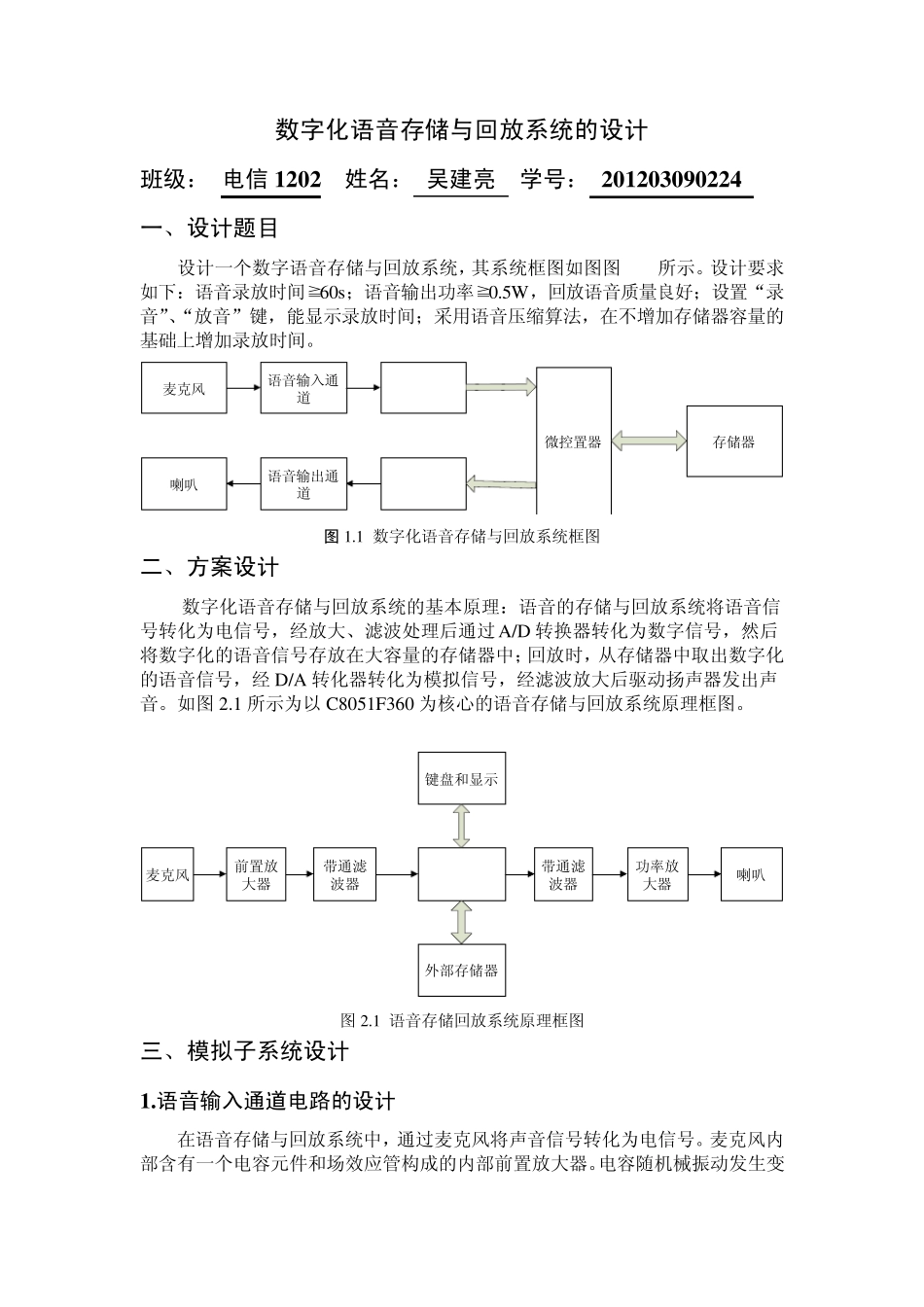

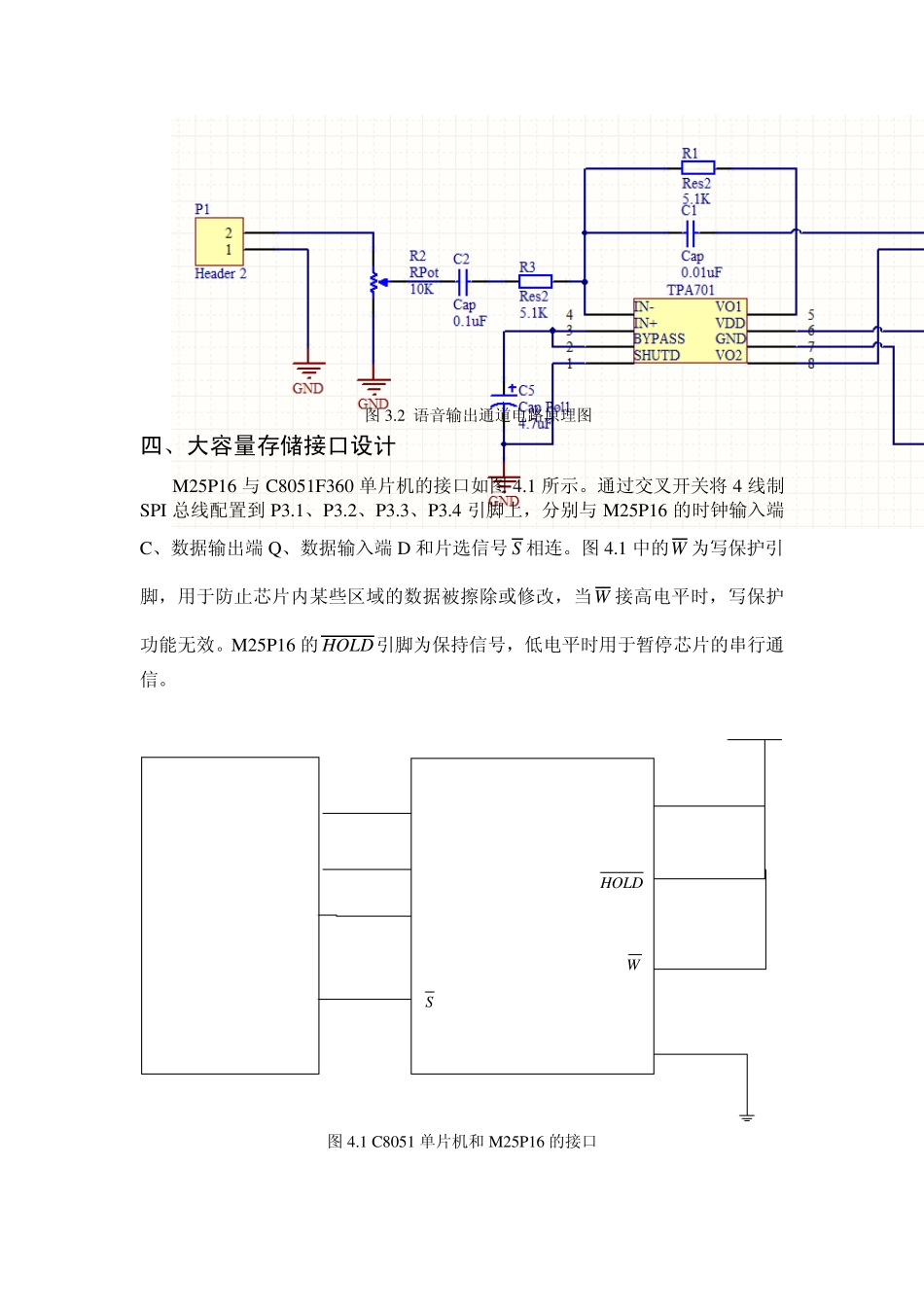

数字化语音存储与回放系统的设计 班级: 电信1 2 0 2 姓名: 吴建亮 学号: 2 0 1 2 0 3 0 9 0 2 2 4 一、设计题目 设计一个数字语音存储与回放系统,其系统框图如图图1.1所示。设计要求如下:语音录放时间≧60s;语音输出功率≧0.5W,回放语音质量良好;设置“录音”、“放音”键,能显示录放时间;采用语音压缩算法,在不增加存储器容量的基础上增加录放时间。 麦克风语音输入通道ADC喇叭语音输出通道DAC微控置器 存储器 图 1.1 数字化语音存储与回放系统框图 二、方案设计 数字化语音存储与回放系统的基本原理:语音的存储与回放系统将语音信号转化为电信号,经放大、滤波处理后通过 A/D 转换器转化为数字信号,然后将数字化的语音信号存放在大容量的存储器中;回放时,从存储器中取出数字化的语音信号,经 D/A 转化器转化为模拟信号,经滤波放大后驱动扬声器发出声音。如图2.1 所示为以 C8051F360 为核心的语音存储与回放系统原理框图。 麦克风前置放大器带通滤波器C8051F360ADC0 IDA0带通滤波器功率放大器喇叭键盘和显示外部存储器 图2.1 语音存储回放系统原理框图 三、模拟子系统设计 1 .语音输入通道电路的设计 在语音存储与回放系统中,通过麦克风将声音信号转化为电信号。麦克风内部含有一个电容元件和场效应管构成的内部前置放大器。电容随机械振动发生变化,从而产生与声波成比例的变化电压。麦克风在使用时需要通过一个电阻 R1连接到电源对其进行偏置。R1 的阻值决定了麦克风的输出电阻和增益,通常在1~10kΩ 之间。麦克风输出的电信号比较微弱,信号增值在 1~20mV 之间。 前置放大器就是对麦克风输出的语音信号进行放大一边对其进一步处理。前置放大电路有两种设计方案。一种方案是针对双麦克风设计的前置放大器,由一级差分放大器和一级增益可调反向放大器组成的设计方案。本次系统设计中,为了是器材简单,使用了后一种。 语音存储与回放系统中,模拟量输入通道和输出通道均需要带通滤波器。带通滤波器的通带范围为 300Hz~3。4kHz,主要实现的功能如下: (1)保证 300Hz~3。4kHz 的语音信号不失真的通过滤波器。 (2)滤除带通外的低频信号,减少工频等分量的干扰,减小噪声影响。 (3)滤除带通外的告辞谐波信号,减少因 8kHz 采样率引起的混叠失真,根据实际情况,该上限频率在 2.7kHz 左右。 根据上述条件设计的语音输入通道如图 3.1 所示。 图 3.1 语音输...
