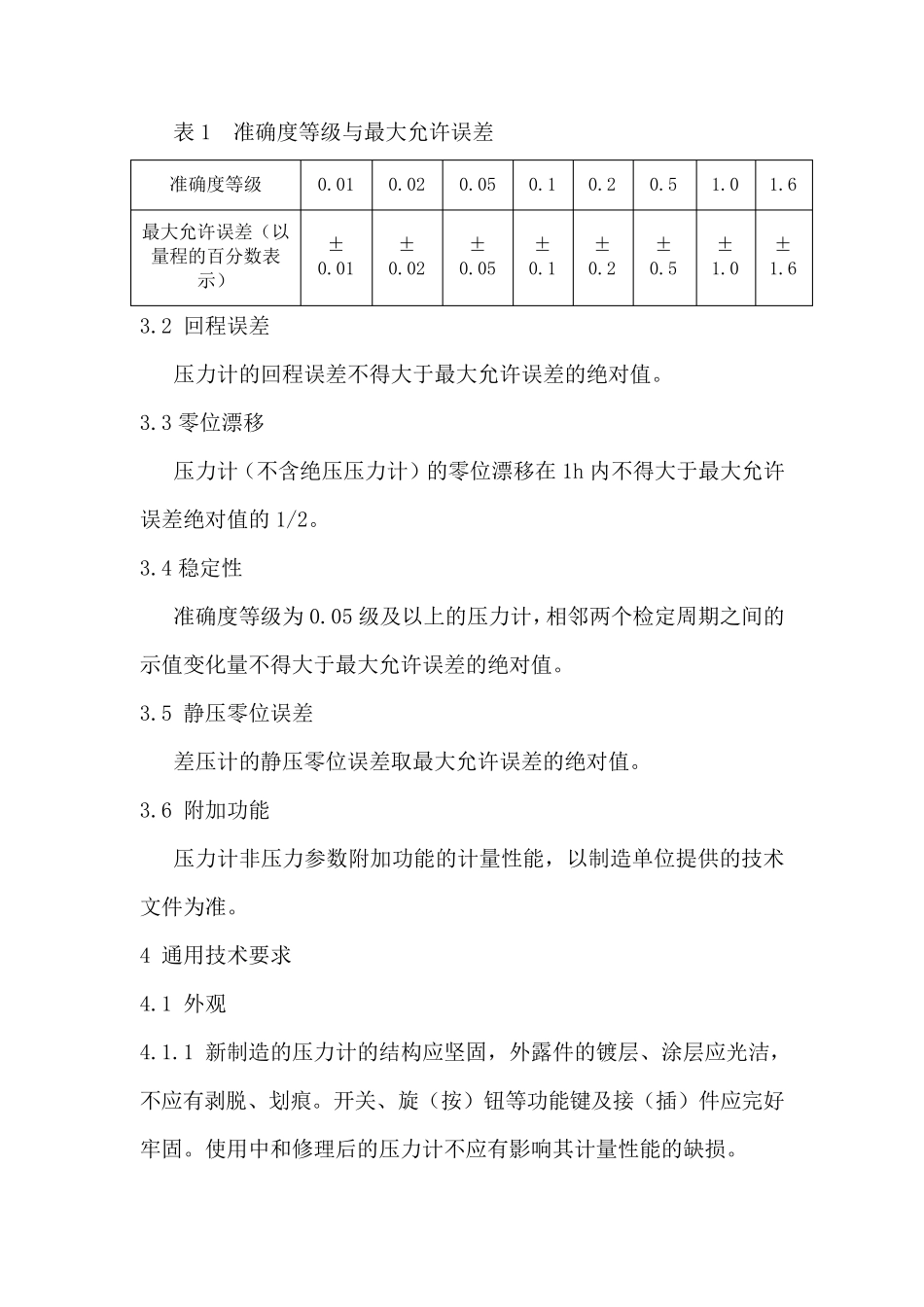

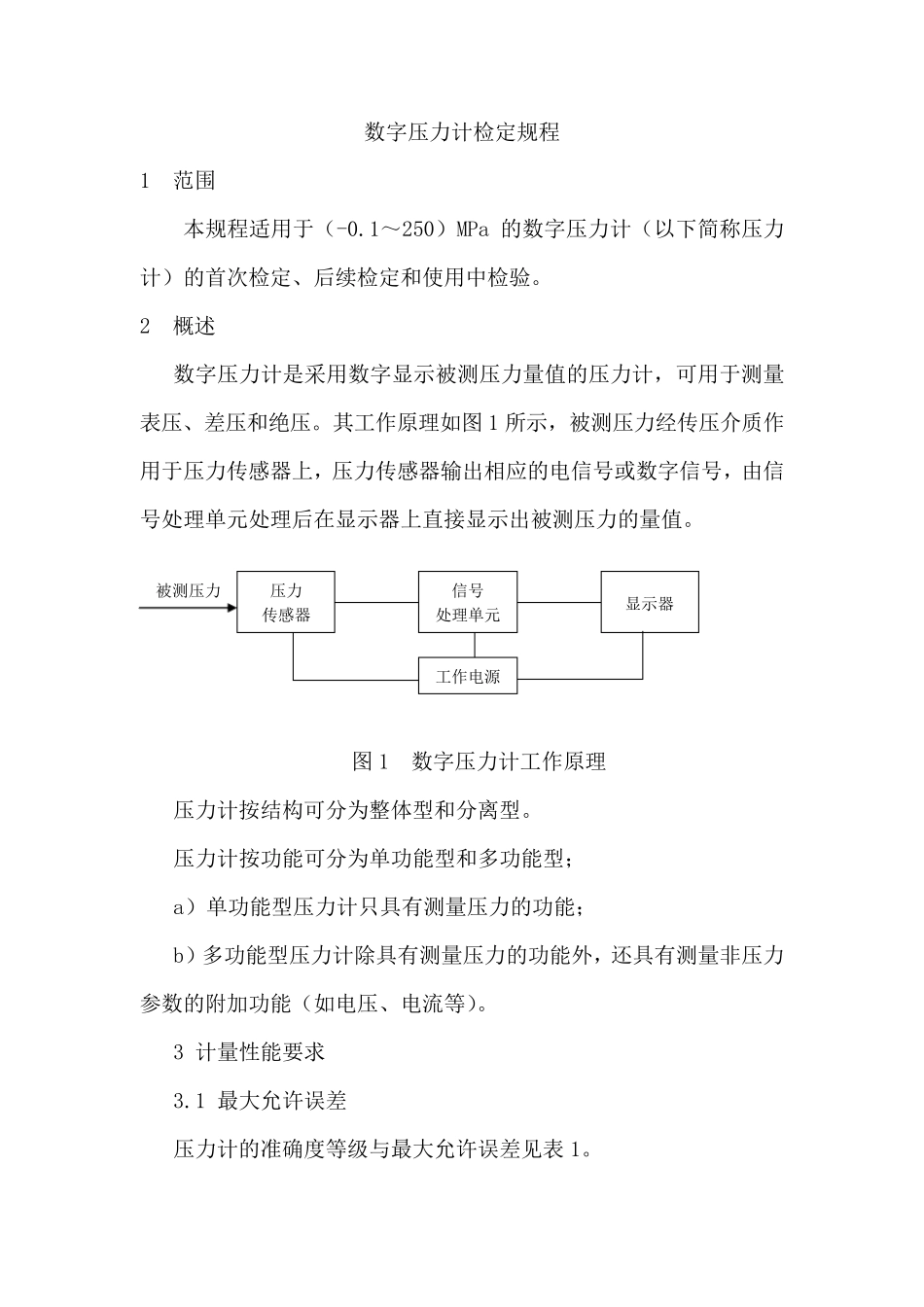

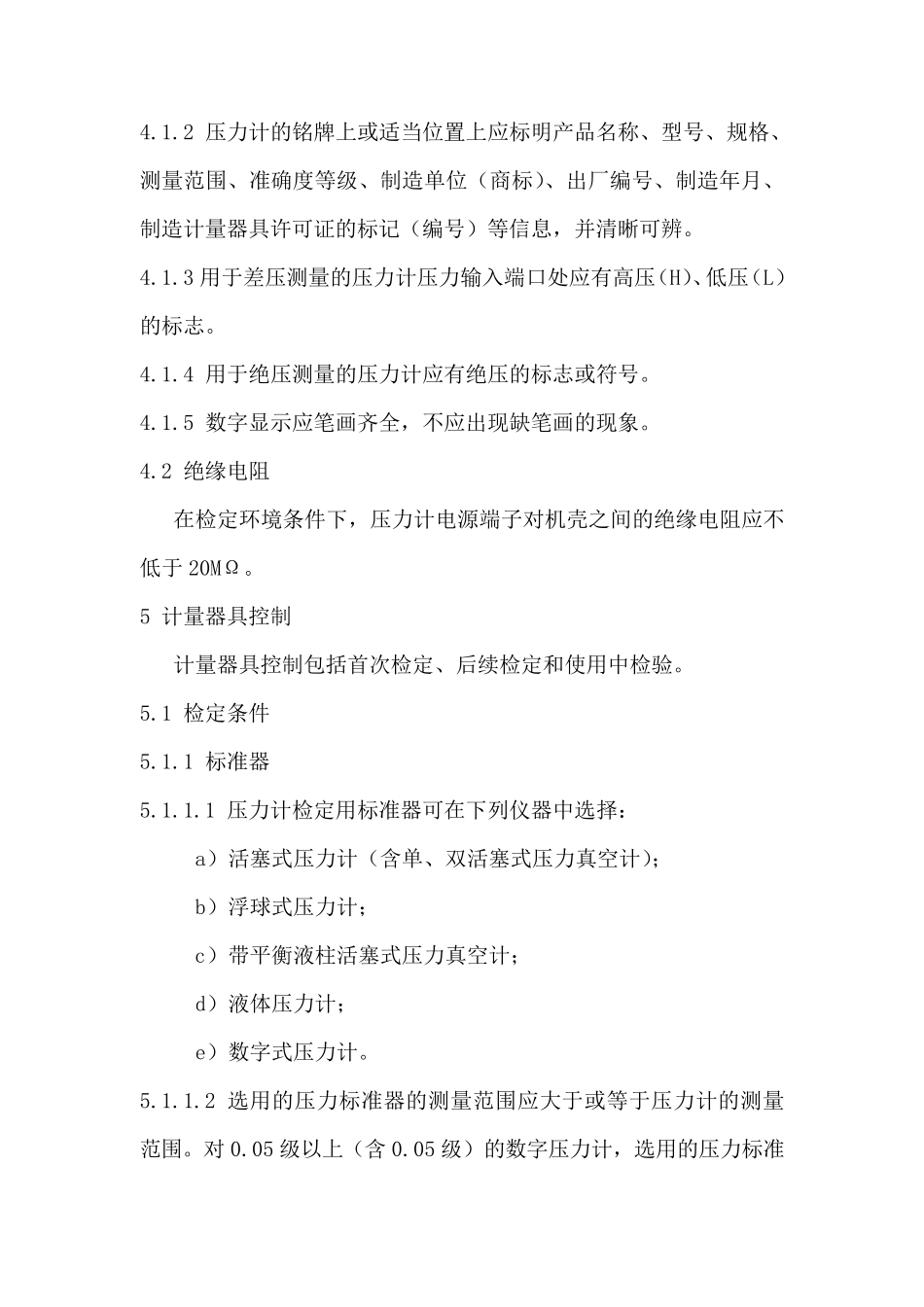

被测压力 数字压力计检定规程 1 范围 本规程适用于（-0.1～250）MPa 的数字压力计（以下简称压力计）的首次检定、后续检定和使用中检验。 2 概述 数字压力计是采用数字显示被测压力量值的压力计，可用于测量表压、差压和绝压。其工作原理如图 1 所示，被测压力经传压介质作用于压力传感器上，压力传感器输出相应的电信号或数字信号，由信号处理单元处理后在显示器上直接显示出被测压力的量值。 图 1 数字压力计工作原理 压力计按结构可分为整体型和分离型。 压力计按功能可分为单功能型和多功能型； a）单功能型压力计只具有测量压力的功能； b）多功能型压力计除具有测量压力的功能外，还具有测量非压力参数的附加功能（如电压、电流等）。 3 计量性能要求 3.1 最大允许误差 压力计的准确度等级与最大允许误差见表 1。 压力 传感器 信号 处理单元 显示器 工作电源 表1 准确度等级与最大允许误差 准确度等级 0.01 0.02 0.05 0.1 0.2 0.5 1.0 1.6 最大允许误差（以量程的百分数表示） ±0.01 ±0.02 ±0.05 ±0.1 ±0.2 ±0.5 ±1.0 ±1.6 3.2 回程误差 压力计的回程误差不得大于最大允许误差的绝对值。 3.3 零位漂移 压力计（不含绝压压力计）的零位漂移在 1h 内不得大于最大允许误差绝对值的1/2。 3.4 稳定性 准确度等级为 0.05 级及以上的压力计，相邻两个检定周期之间的示值变化量不得大于最大允许误差的绝对值。 3.5 静压零位误差 差压计的静压零位误差取最大允许误差的绝对值。 3.6 附加功能 压力计非压力参数附加功能的计量性能，以制造单位提供的技术文件为准。 4 通用技术要求 4.1 外观 4.1.1 新制造的压力计的结构应坚固，外露件的镀层、涂层应光洁，不应有剥脱、划痕。开关、旋（按）钮等功能键及接（插）件应完好牢固。使用中和修理后的压力计不应有影响其计量性能的缺损。 4.1.2 压力计的铭牌上或适当位置上应标明产品名称、型号、规格、测量范围、准确度等级、制造单位（商标）、出厂编号、制造年月、制造计量器具许可证的标记（编号）等信息，并清晰可辨。 4.1.3 用于差压测量的压力计压力输入端口处应有高压（H）、低压（L）的标志。 4.1.4 用于绝压测量的压力计应有绝压的标志或符号。 4.1.5 数字显示应笔画齐全，不应出现缺笔画的现象。 4.2 绝缘电阻 在检定环境条件下，压力计电源端子对机壳之间的绝缘电阻应不低于20MΩ。 5 计量器具...
