数字密码锁设计报告

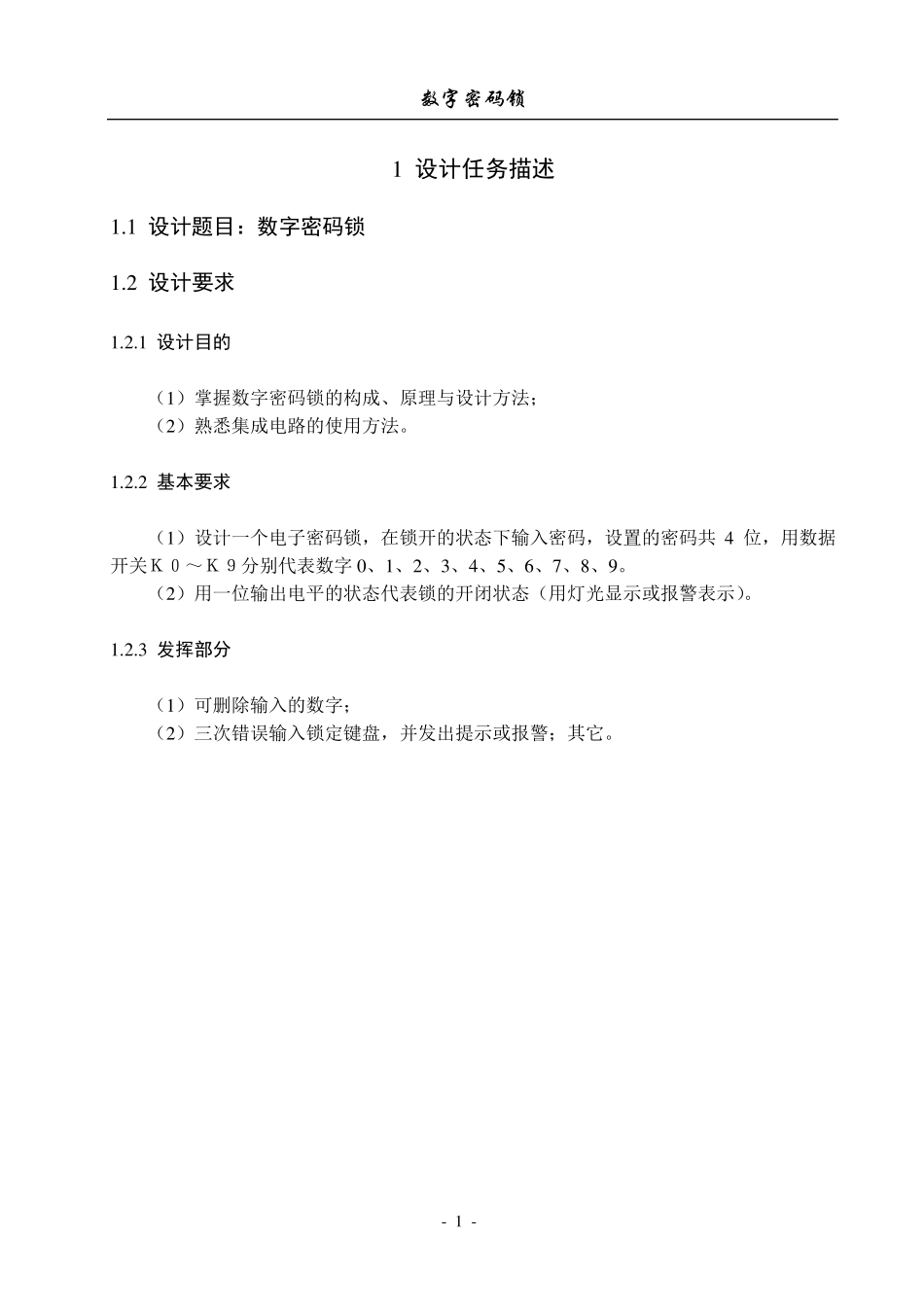

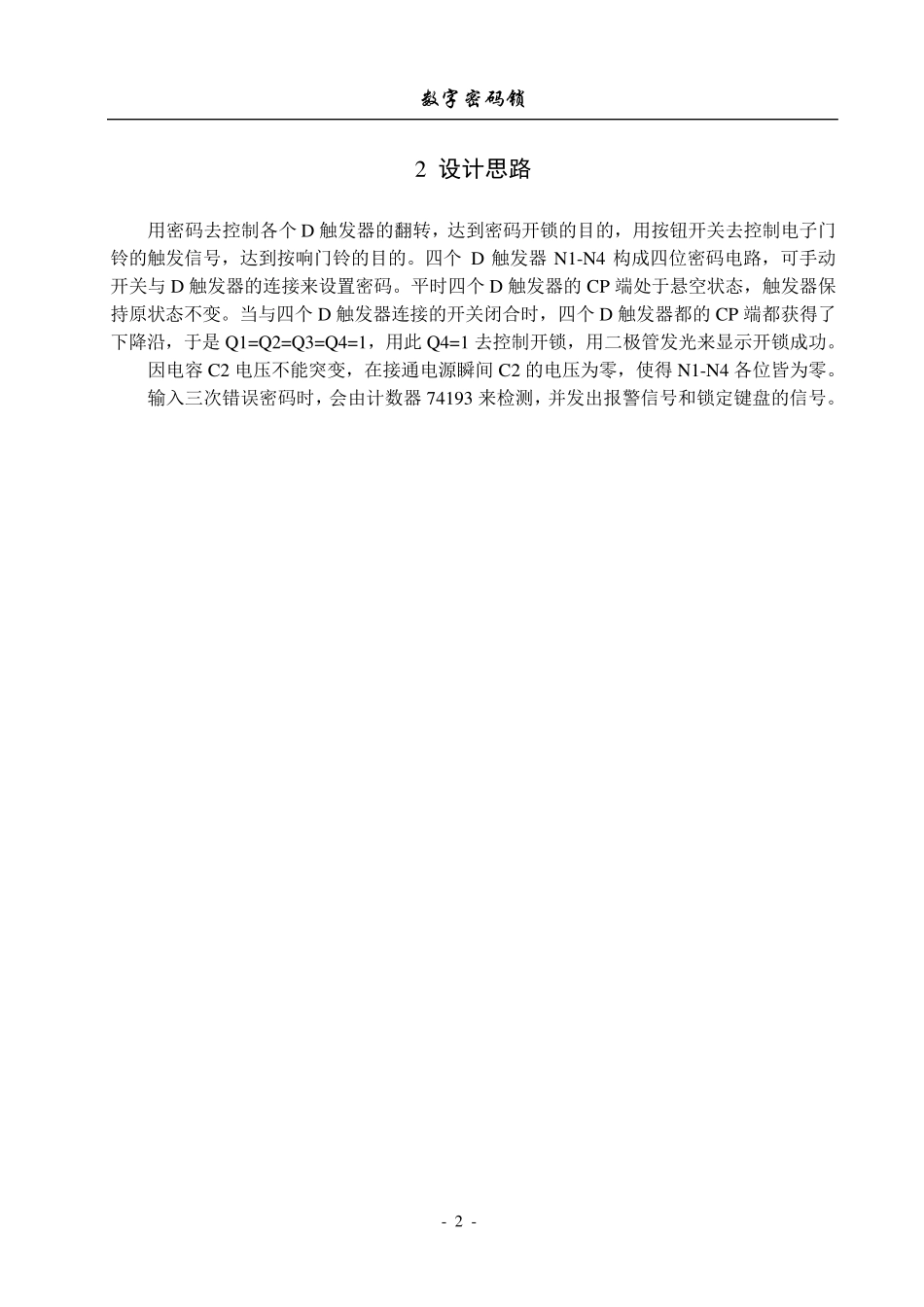

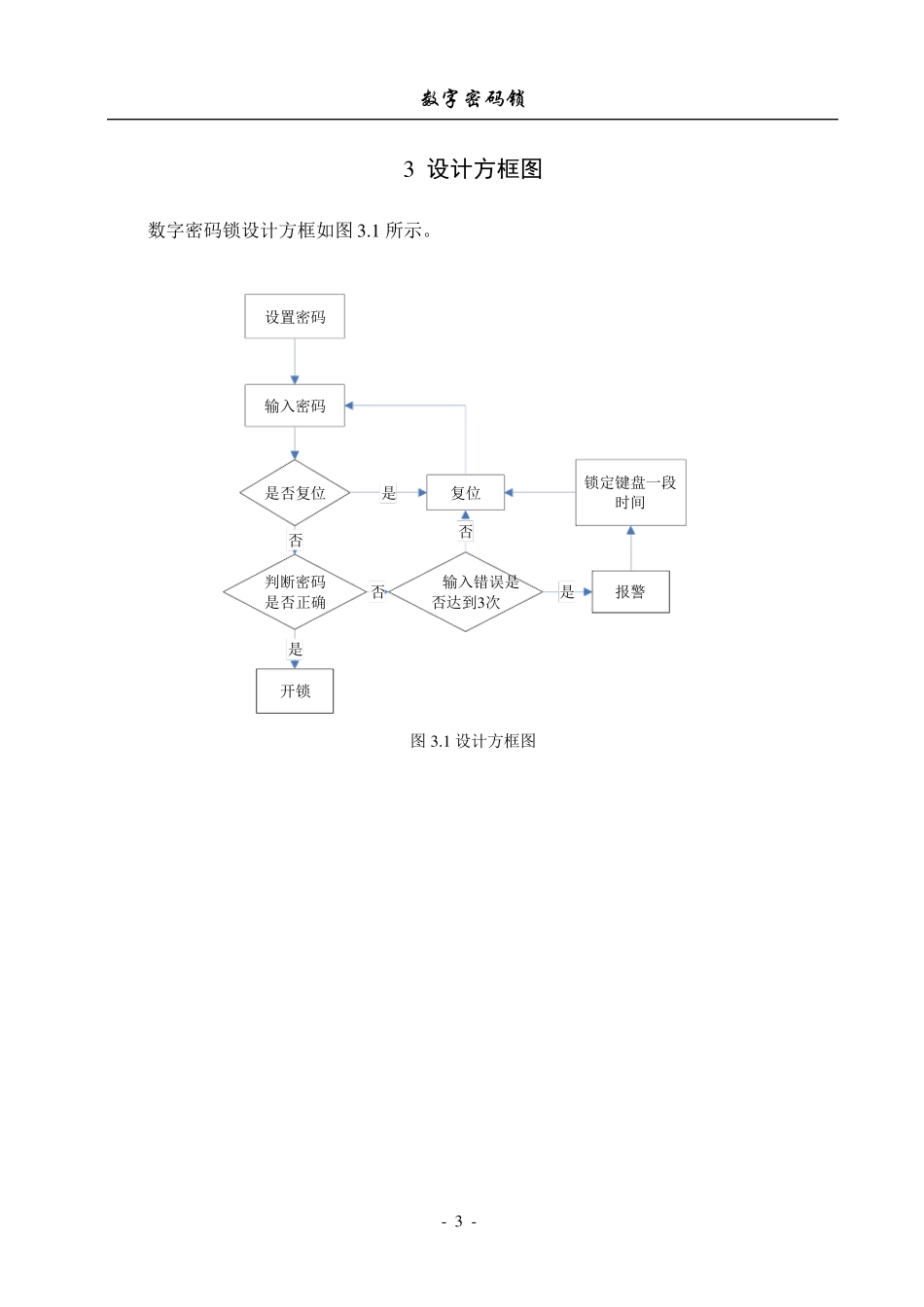

数字密码锁 - 1 - 1 设计任务描述 1 .1 设计题目：数字密码锁 1 .2 设计要求 1 .2 .1 设计目的 （1 ）掌握数字密码锁的构成、原理与设计方法； （2 ）熟悉集成电路的使用方法。 1 .2 .2 基本要求 （1 ）设计一个电子密码锁，在锁开的状态下输入密码，设置的密码共 4 位，用数据开关Ｋ０～Ｋ９分别代表数字0 、1 、2 、3 、4 、5 、6 、7 、8 、9 。 （2 ）用一位输出电平的状态代表锁的开闭状态（用灯光显示或报警表示）。 1 .2 .3 发挥部分 （1 ）可删除输入的数字； （2 ）三次错误输入锁定键盘，并发出提示或报警；其它。 数 字 密 码 锁 - 2 - 2 设计思路 用密码去控制各个D 触发器的翻转，达到密码开锁的目的，用按钮开关去控制电子门铃的触发信号，达到按响门铃的目的。四个D 触发器N1-N4 构成四位密码电路，可手动开关与 D 触发器的连接来设置密码。平时四个D 触发器的CP 端处于悬空状态，触发器保持原状态不变。当与四个D 触发器连接的开关闭合时，四个D 触发器都的CP 端都获得了下降沿，于是 Q 1=Q 2=Q 3=Q 4=1，用此 Q 4=1 去控制开锁，用二极管发光来显示开锁成功。 因电容 C2 电压不能突变，在接通电源瞬间 C2 的电压为零，使得 N1-N4 各位皆为零。 输入三次错误密码时，会由计数器74193 来检测，并发出报警信号和锁定键盘的信号。 数字密码锁 - 3 - 3 设计方框图 数字密码锁设计方框如图3 .1 所示。 图3 .1 设计方框图 设置密码输入密码是否复位判断密码 是否正确开锁 输入错误是否达到3 次报警复位锁定键盘一段时间否是是否是否数 字 密 码 锁 - 4 - 4 各部分电路设计及参数计算 4.1 密码的设置电路设计 密码设置和输入密码的电路如图4.1 所示。 图4.1 密码设置 图中默认的密码为 0953，用户可以自行设置密码。共有 10 个开关可设置0-9 个数字的密码，第 11 个开关为复位开关， 当输入错误时可以选择复位， 重新输入。其他的开关为干扰密码。 4.2 判断密码是否正确的电路的设计 判断密码正误的电路图如图4.2 所示。 图4.2 判断密码正误 四个 D 触发器 N1-N4 构成四位密码电路，可手动开关与 D 触发器的连接来设置密码。平时四个 D 触发器的CP 端处于悬空状态，触发器保持原状态不变。当与四个 D 触发器连接的开关闭合时，四个 D 触发器都的CP 端都获得了下降沿，于是 Q 1=Q...
