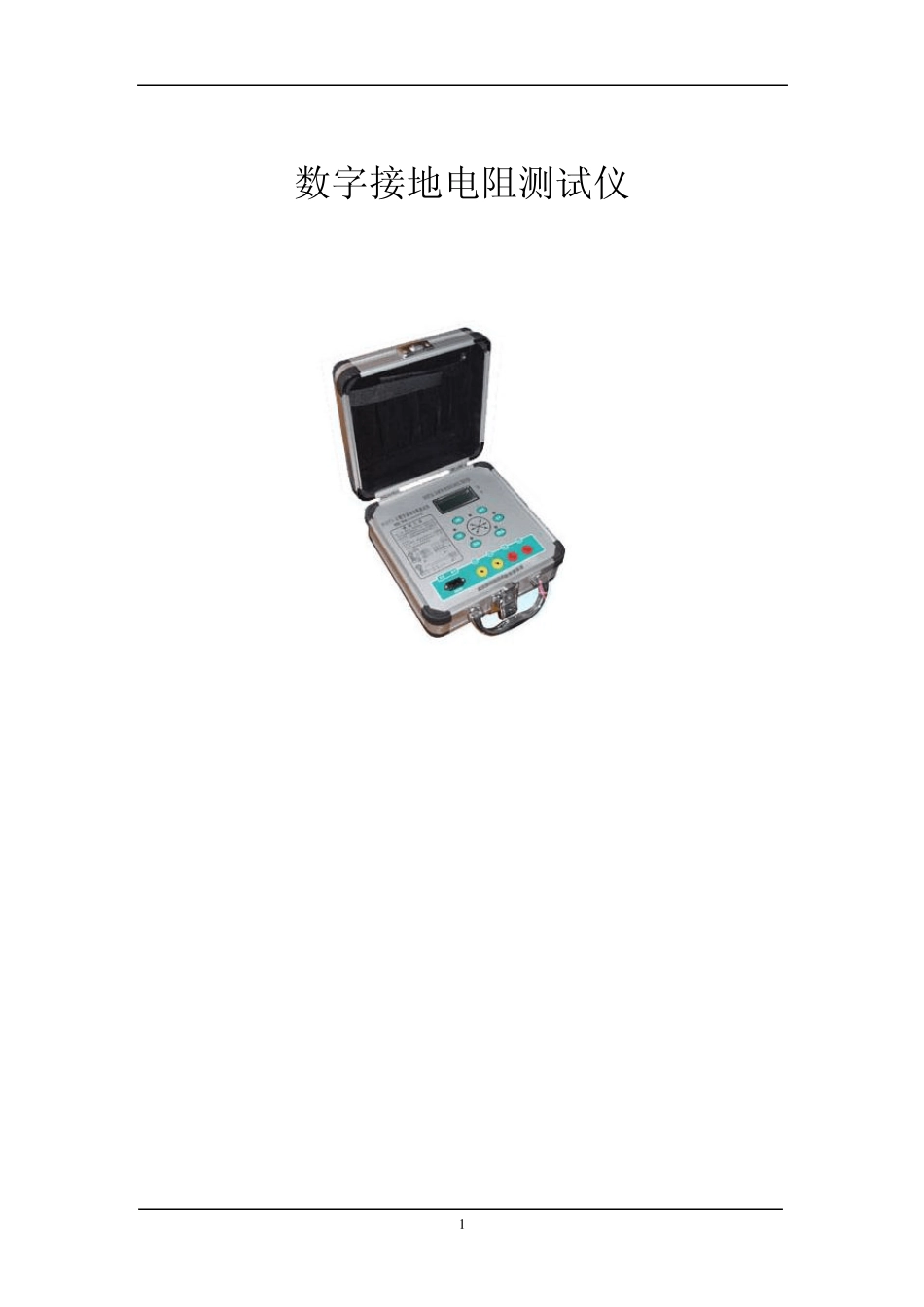

数字式接地电阻测试仪使用说明书_第1页
1/9

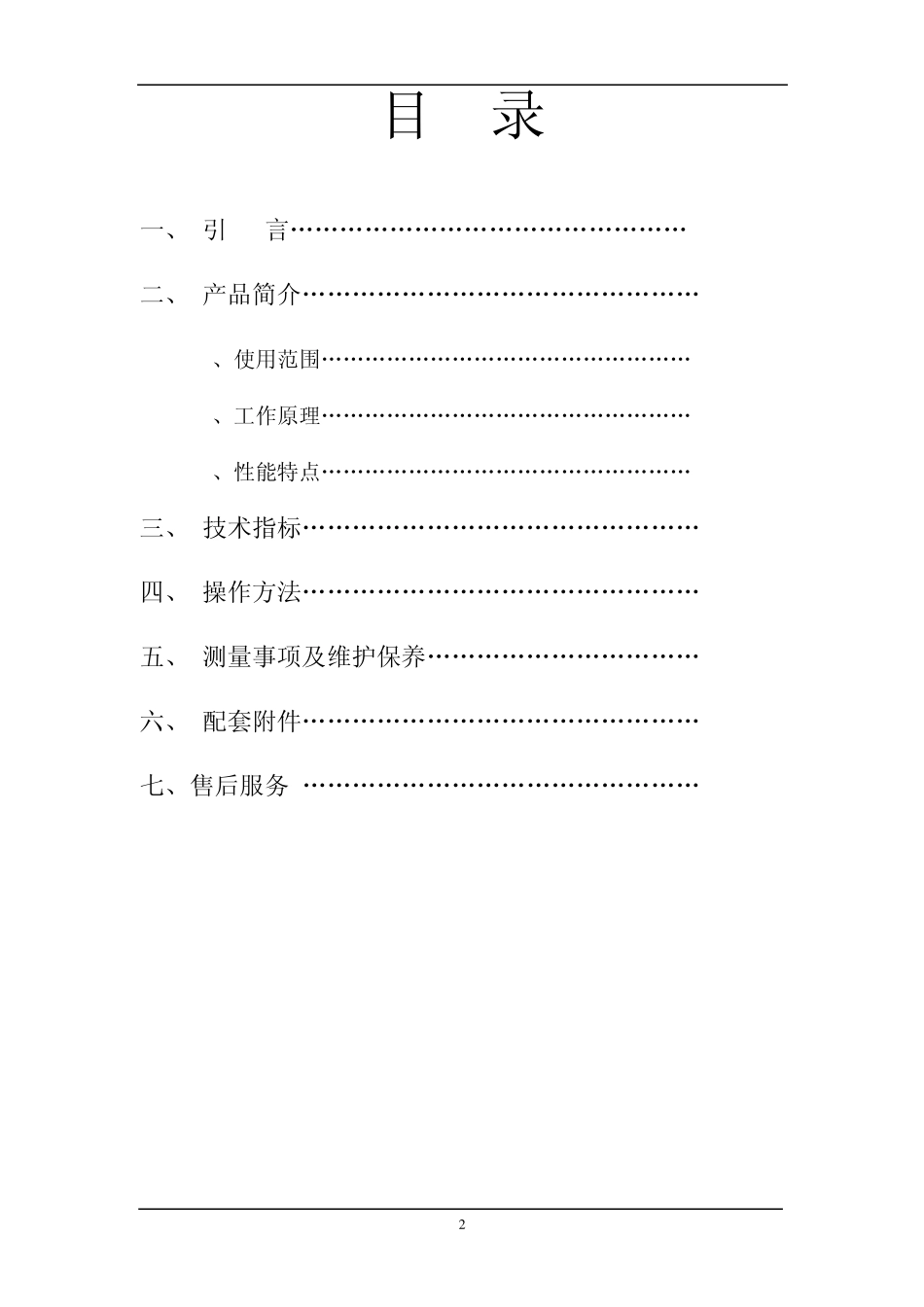

数字式接地电阻测试仪使用说明书_第2页
2/9

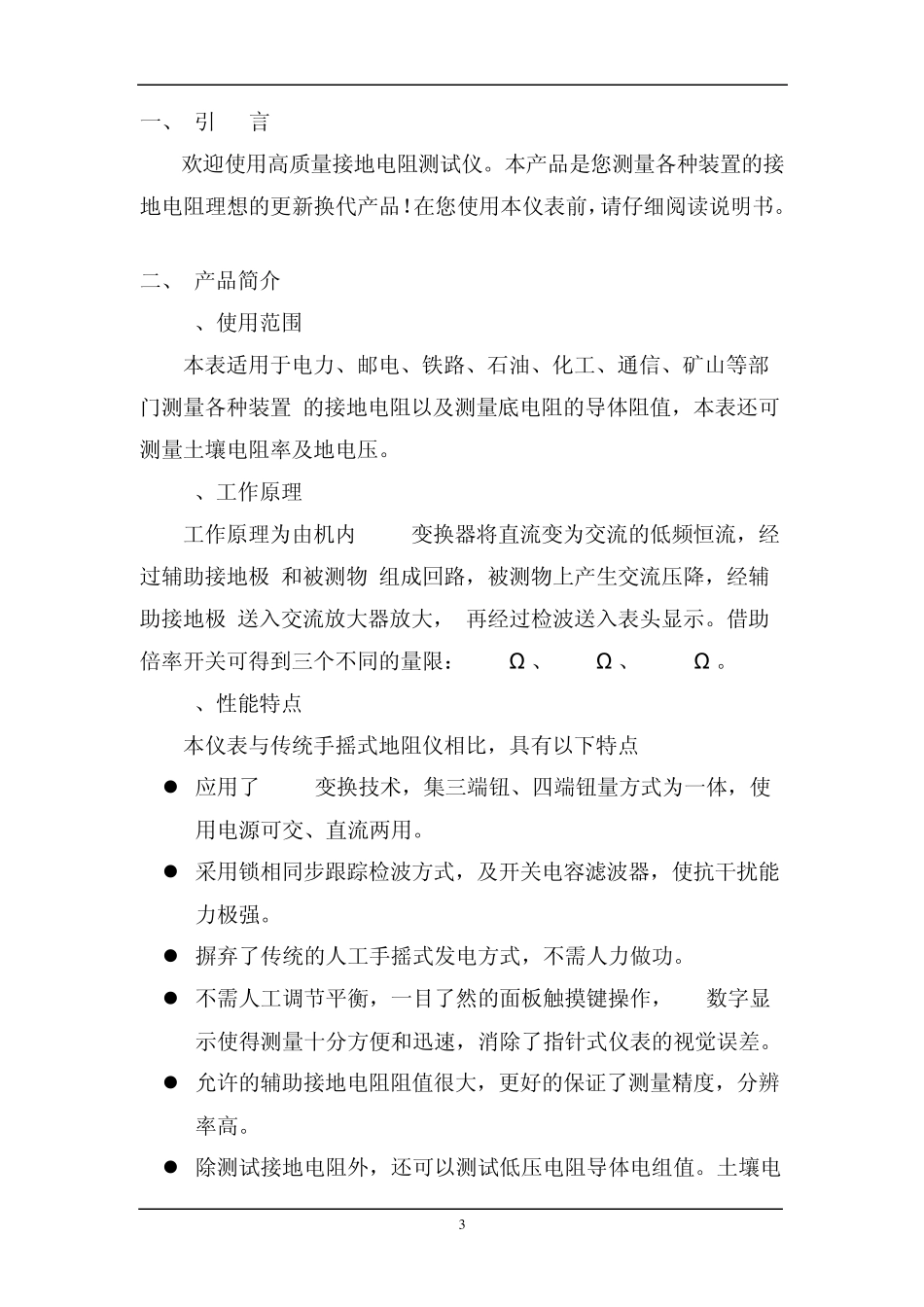

数字式接地电阻测试仪使用说明书_第3页
3/9
1 数字接地电阻测试仪 2 目 录 一、 引 言………………………………………… 2 二、 产品简介…………………………………………2 1、使用范围……………………………………………2 2、工作原理……………………………………………2 3、性能特点……………………………………………2 三、 技术指标…………………………………………3 四、 操作方法…………………………………………3 五、 测量事项及维护保养……………………………5 六、 配套附件…………………………………………7 七、售后服务 …………………………………………7 3 一、 引 言 欢迎使用高质量接地电阻测试仪。本产品是您测量各种装置的接地电阻理想的更新换代产品!在您使用本仪表前,请仔细阅读说明书。 二、 产品简介 1、使用范围 本表适用于电力、邮电、铁路、石油、化工、通信、矿山等部门测量各种装置 的接地电阻以及测量底电阻的导体阻值,本表还可测量土壤电阻率及地电压。 2、工作原理 工作原理为由机内DC/AC变换器将直流变为交流的低频恒流,经过辅助接地极C和被测物E组成回路,被测物上产生交流压降,经辅助接地极P送入交流放大器放大, 再经过检波送入表头显示。借助倍率开关可得到三个不同的量限: 0-2Ω 、0-20Ω 、0-200Ω 。 3、性能特点 本仪表与传统手摇式地阻仪相比,具有以下特点:  应用了DC/AC变换技术,集三端钮、四端钮量方式为一体,使用电源可交、直流两用。  采用锁相同步跟踪检波方式,及开关电容滤波器,使抗干扰能力极强。  摒弃了传统的人工手摇式发电方式,不需人力做功。  不需人工调节平衡,一目了然的面板触摸键操作,LCD数字显示使得测量十分方便和迅速,消除了指针式仪表的视觉误差。  允许的辅助接地电阻阻值很大,更好的保证了测量精度,分辨率高。  除测试接地电阻外,还可以测试低压电阻导体电组值。土壤电 4 组率以及交流地电压。 三、 技术指标 四、操作方法 1、接地电阻测量(图一) ①将被测接地E(C2、P2)和电位探针P1及电流探针C1依直线彼测量范围 恒流值 测量精度及误差 分辩率 辅助接地电阻 0-1.999Ω 2-19.99Ω 20-199.9Ω AC:0-19.99V 10mA(2Ω 档) 10mA(20Ω 档) 1mA(200Ω 档) <±(10%+1d) 0-0.2Ω<±(5%+2d) 0.2-199.9Ω <±(5%+2d) 1-20V≤±(5%+2d) 0.001Ω 0.01Ω 0.1Ω 0.01V Rc:2Ω 20Ω 档<1KΩ 200Ω...
