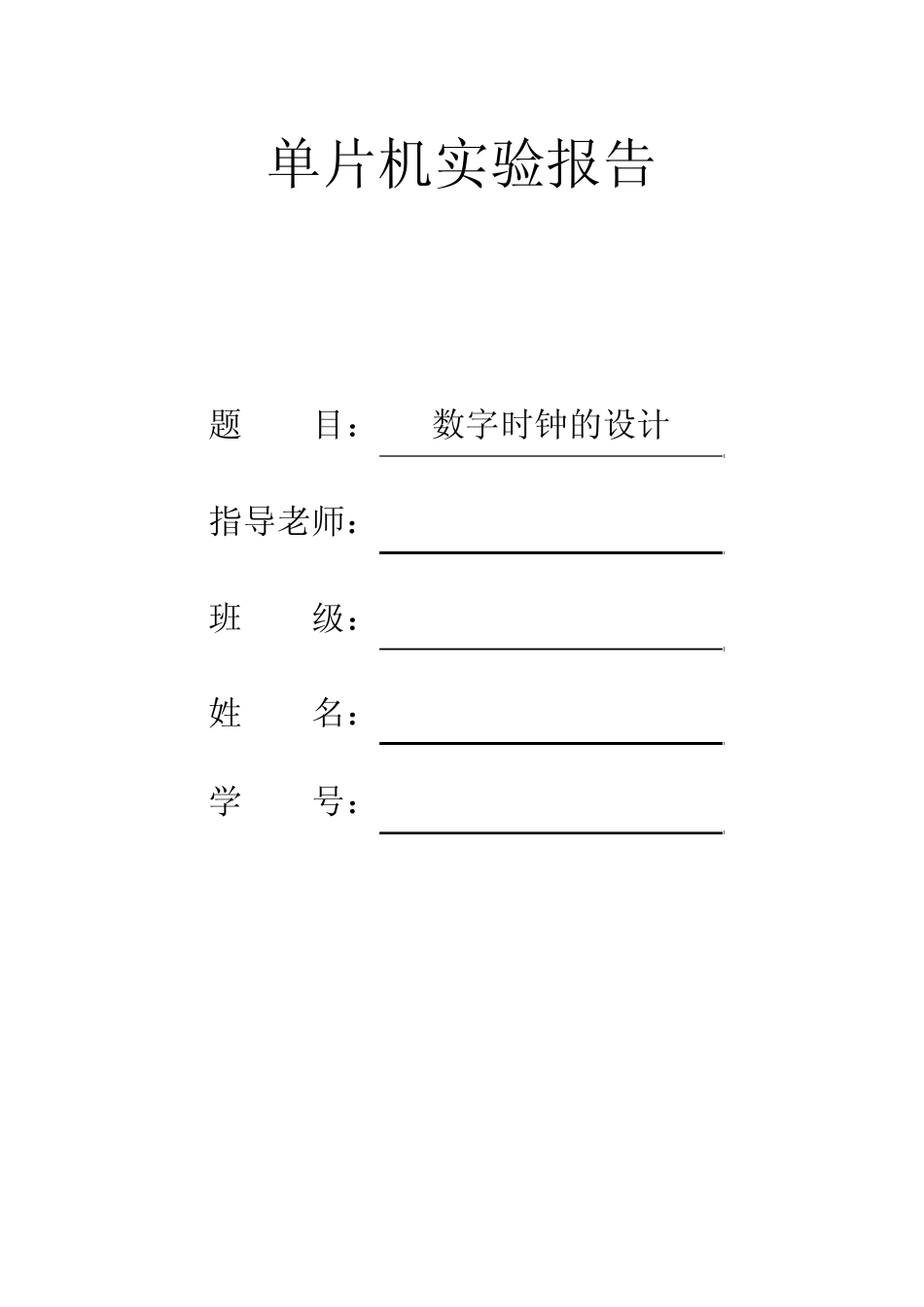

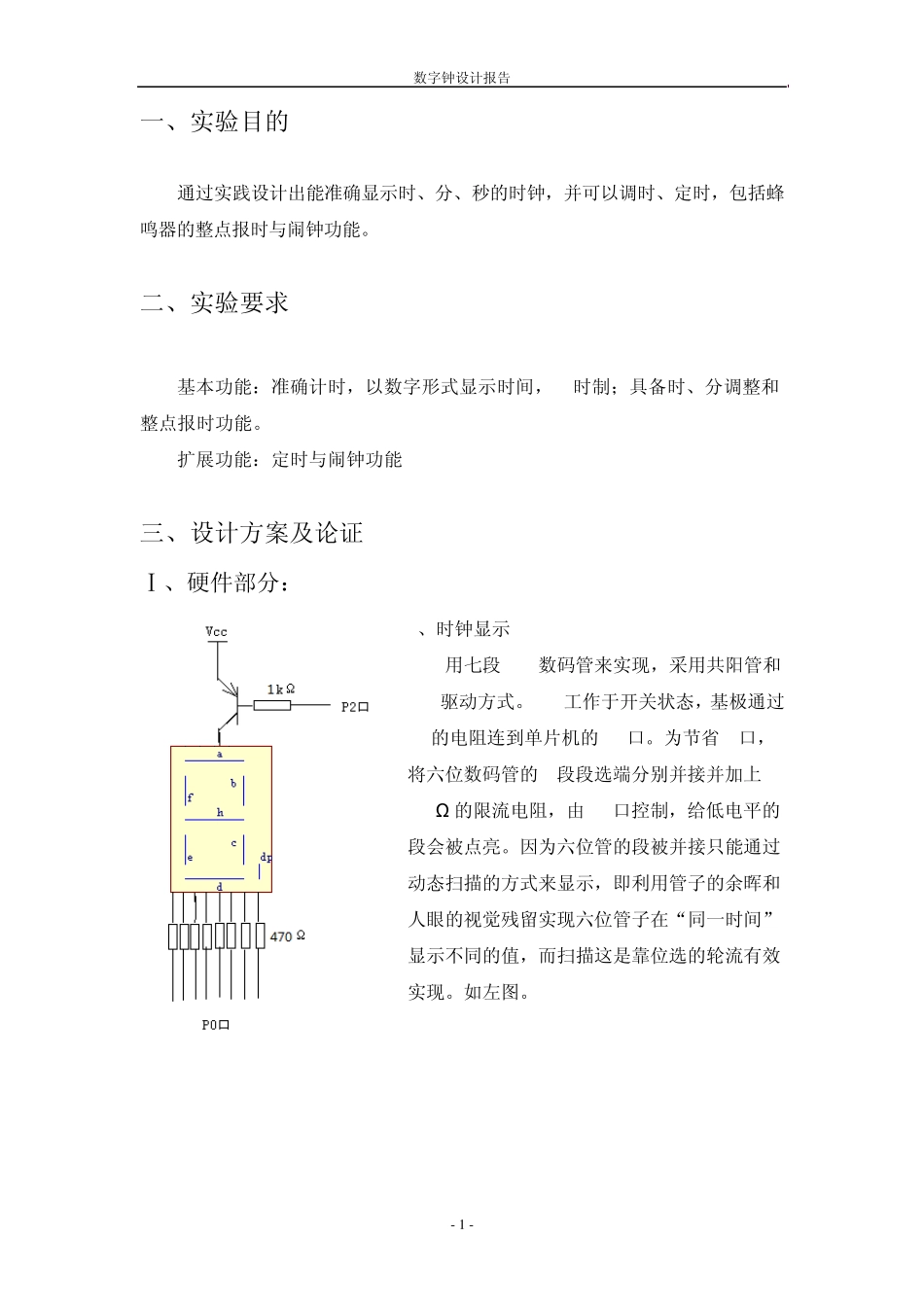

单片机实验报告 题 目： 数字时钟的设计 指导老师： 班 级： 姓 名： 学 号： 数字钟设计报告 - 1 - 一、实验目的 通过实践设计出能准确显示时、分、秒的时钟，并可以调时、定时，包括蜂鸣器的整点报时与闹钟功能。 二、实验要求 基本功能：准确计时，以数字形式显示时间，24时制；具备时、分调整和整点报时功能。 扩展功能：定时与闹钟功能 三、设计方案及论证 Ⅰ、硬件部分： 1、时钟显示 用七段 LED数码管来实现，采用共阳管和PNP驱动方式。PNP工作于开关状态，基极通过1K的电阻连到单片机的 P2口。为节省 P口，将六位数码管的 8段段选端分别并接并加上470Ω 的限流电阻，由 P0口控制，给低电平的段会被点亮。因为六位管的段被并接只能通过动态扫描的方式来显示，即利用管子的余晖和人眼的视觉残留实现六位管子在“同一时间”显示不同的值，而扫描这是靠位选的轮流有效实现。如左图。 数字钟设计报告 - 2 - 2、整点报时和闹钟铃 此部分用一个 5V有源蜂鸣器来做，同样用 PNP作为开关来控制，此外为防止其可能的方向电压尖峰在蜂鸣器两端反接一个 IN4148二极管来保护。如右图。 3、校时、定时 此部分由 4个按键控制，如下图，key1和 key3用来选定要调校的时、分的位，被选中的为将闪烁；key2用来是选中的为按相应的进制增 1变化；key4是进入定时模式，定时的时数改变与调时方法相同。 数字钟设计报告 - 3 - 4、单片机最小系统 本实验采用 STC89C52RC单片机，指令系统完全与 51兼容。其最小系统包含电源电路、晶振电路、复位电路。 本实验才用 STC单片机的典型系统，各模块参数配置如图： 其中晶振频率为 12MHz，震荡部分电容为 30pF的瓷片电容。 复位电路采用图示的兼有上电复位和按键复位功能的方式，其中的电容为10uF电解电容。 数字钟设计报告 - 4 - 5、硬件系统全电路图 数字钟设计报告 - 5 - Ⅱ、软件部分 软件部分主要有两大块： 一是上电后程序靠定时器 T1产生的中断而实现的常规时钟显示，这里面就是要处理时、分、秒的六位数字的循环和进位问题。按照 24时制的规则，其进位逻辑为：秒的个位为十进制（0~9）满 10向秒的十位进 1，而秒的十位为六进制（0~5）满 6向分的个位进 1，分与秒相似，时的个位在时的十位为 0、1的时候也是 10进制，而在时的十位为 2的时候则只是 0到 4就进位了。但时的十位是 3进制的（0~2）。 m0++; if(m0==10) { m0=0; m...
