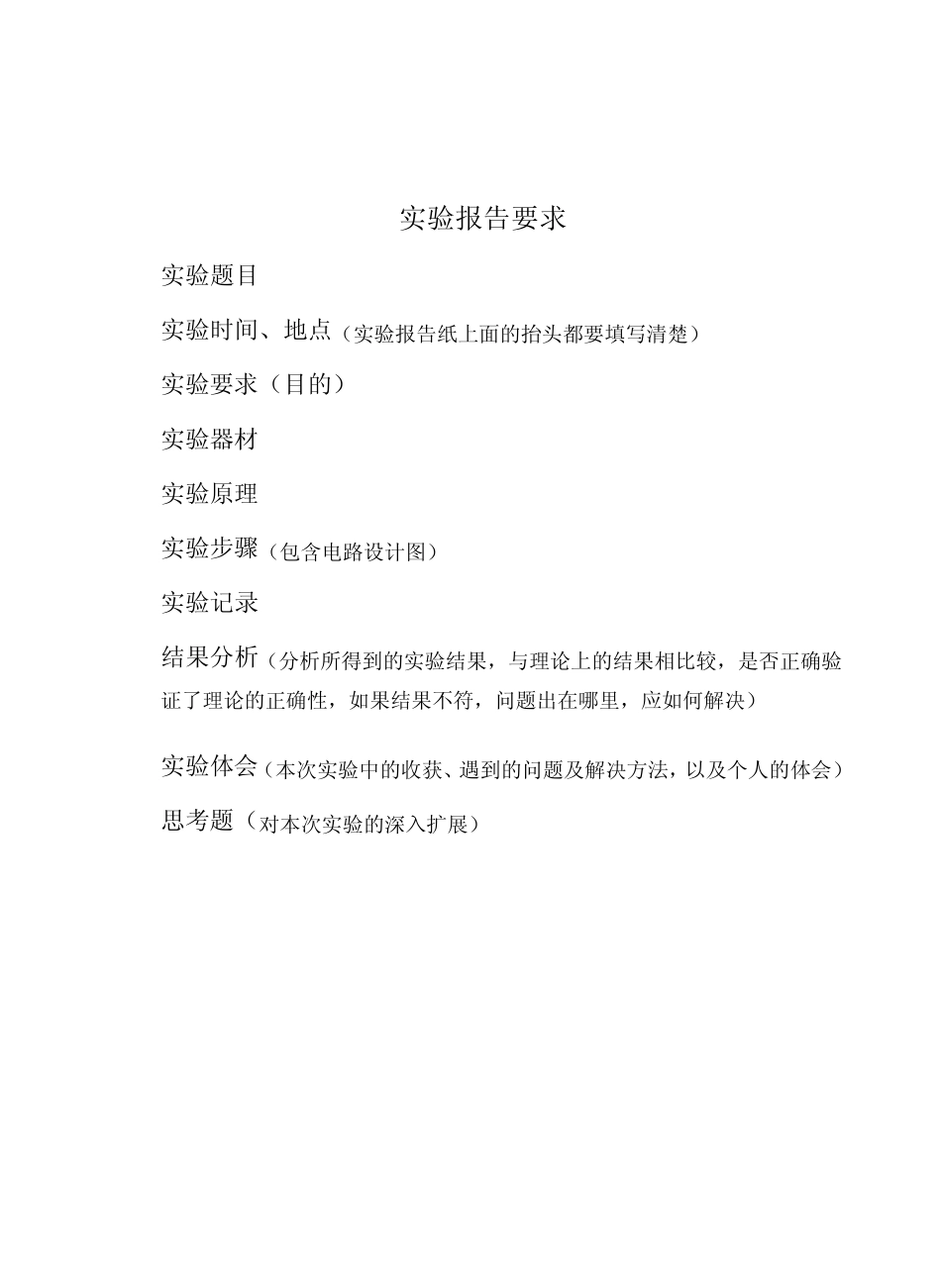

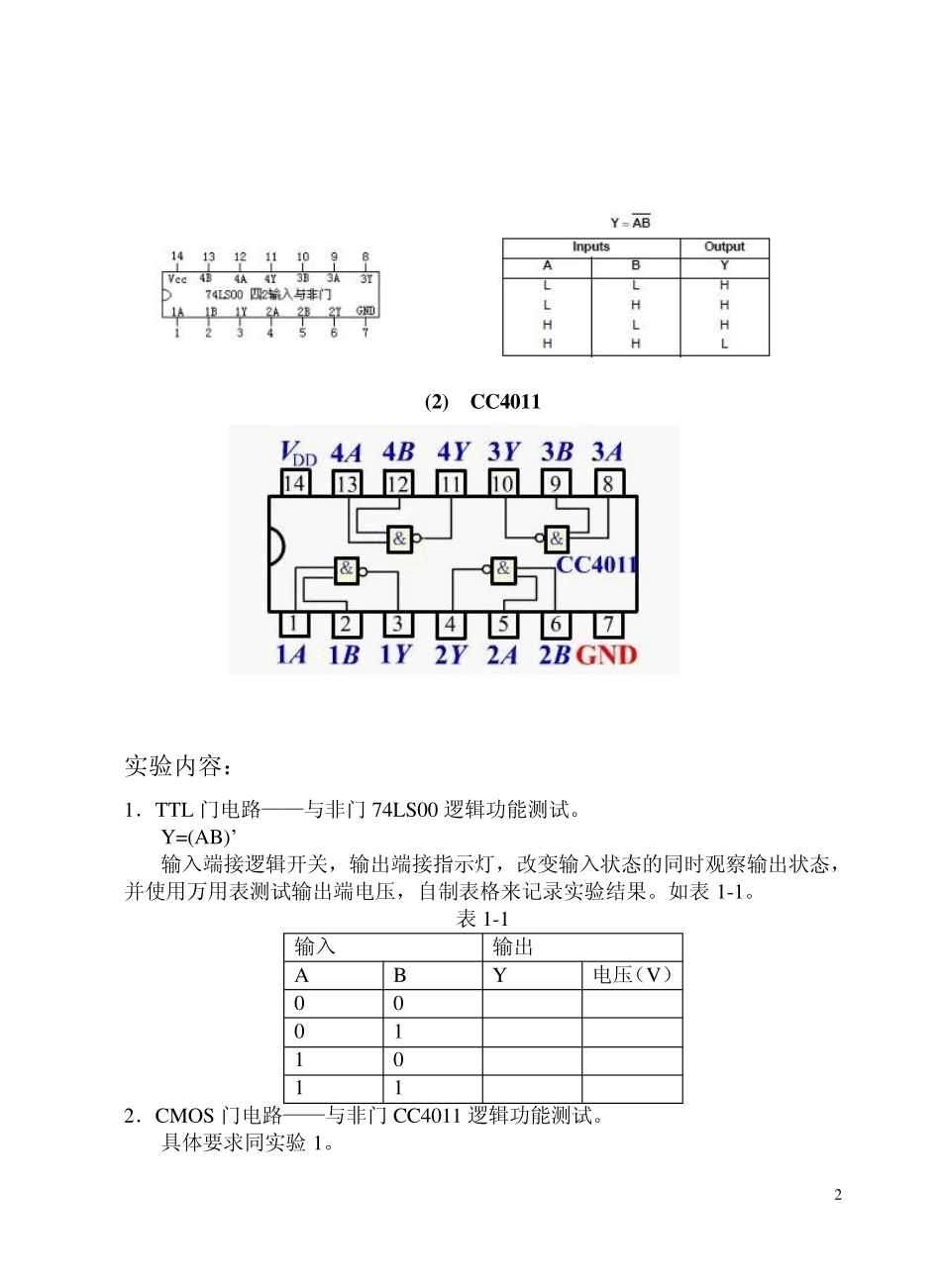

实验报告要求 实验题目 实验时间、地点（实验报告纸上面的抬头都要填写清楚） 实验要求（目的） 实验器材 实验原理 实验步骤（包含电路设计图） 实验记录 结果分析（分析所得到的实验结果，与理论上的结果相比较，是否正确验证了理论的正确性，如果结果不符，问题出在哪里，应如何解决） 实验体会（本次实验中的收获、遇到的问题及解决方法，以及个人的体会） 思考题（对本次实验的深入扩展） 1 实验一 TTL 门电路逻辑功能测试 实验时间： 实验时数：2 学时 实验目的： 1．熟悉数字电路实验箱的工作原理； 2．掌握数字电路实验箱使用的方法，及数字电路实验的基本步骤； 3．掌握门电路逻辑功能的测试方法； 实验器材： 1．数字逻辑实验箱、万用表 2．74LS00 二输入端四与非门 2 片 CC4011 二输入端四与非门 1 片 3．连接导线 若干 实验原理： (1) 74LS00 引脚图及逻辑功能： 2 (2) C C 4011 实验内容： 1．TTL 门电路——与非门74LS00 逻辑功能测试。 Y=(AB)’ 输入端接逻辑开关，输出端接指示灯，改变输入状态的同时观察输出状态，并使用万用表测试输出端电压，自制表格来记录实验结果。如表 1-1。 表 1-1 输入 输出 A B Y 电压（V） 0 0 0 1 1 0 1 1 2．CMOS 门电路——与非门CC4011 逻辑功能测试。 具体要求同实验1。 3 3．逻辑电路的逻辑关系。 用 74LS00 按照下图连线，并以表格的形式记录输出结果，同时要求使用万用表测试输出端电压并记录。 4．用与非门组成异或门并加以验证。要求： （1）将异或门表达式转化为与非门表达式； （2）画出逻辑电路图； （3）用实验测试并用表格记录实验结果。 思考题： TTL 门电路与 CMOS 门电路在使用过程中，闲置的输入端应如何处理？ 实验重点： 1．数字电路实验箱使用； 2．数字电路实验的基本操作步骤的掌握。 实验难点： TTL 门电路与 CMOS 门电路在使用上的区别，及需注意的事项。 4 实验二 S S I 组合逻辑电路 实验时间： 实验时数：2 学时 实验目的： 加深理解用SSI（小规模数字集成电路）构成的组合逻辑电路的分析与设计方法。 实验器材： 1．数字实验箱 2．74LS00 二输入端四与非门 2 片 74LS54 四组输入与或非门（2-3-3-2 输入端） 1 片 74LS86 二输入端四异或门 2 片 实验原理： 组合逻辑电路是最常见的逻辑电路之一，其特点是在任一时刻的输出信号仅取决于该时刻的...
