数字电子技术基础简明教程复习题

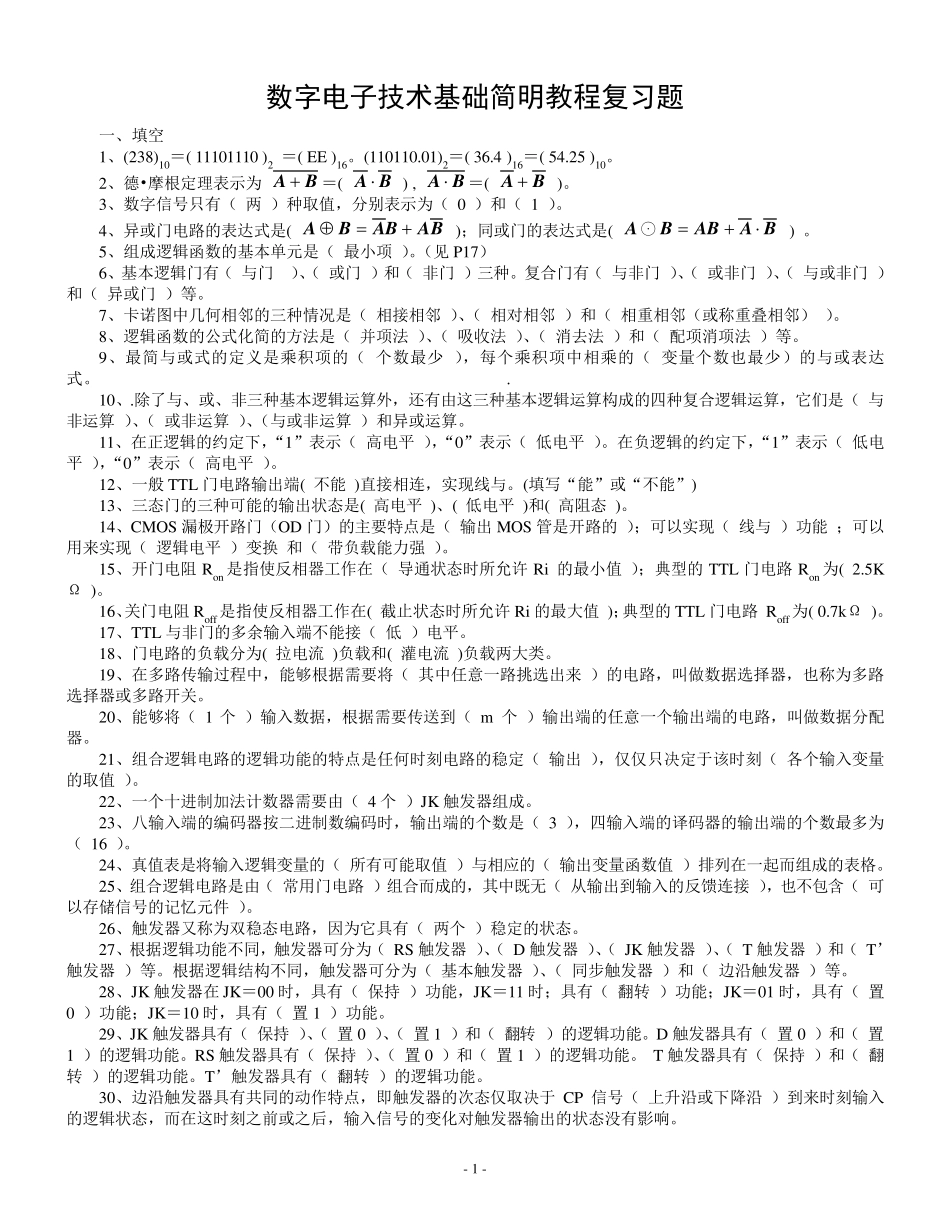

数字电子技术基础简明教程复习题_第1页
1/6
数字电子技术基础简明教程复习题_第2页
2/6
数字电子技术基础简明教程复习题_第3页
3/6
- 1 - 数字电子技术基础简明教程复习题 一、填空 1、(238)10=( 11101110 )2 =( EE )16。(110110.01)2=( 36.4 )16=( 54.25 )10。 2、德•摩根定理表示为 BA =( BA ) , BA=( BA  )。 3、数字信号只有( 两 )种取值,分别表示为( 0 )和( 1 )。 4、异或门电路的表达式是( BABABA );同或门的表达式是( BAABBA⊙ ) 。 5、组成逻辑函数的基本单元是( 最小项 )。(见P17) 6、基本逻辑门有( 与门 )、( 或门 )和( 非门 )三种。复合门有( 与非门 )、( 或非门 )、( 与或非门 )和( 异或门 )等。 7、卡诺图中几何相邻的三种情况是( 相接相邻 )、( 相对相邻 )和( 相重相邻(或称重叠相邻) )。 8、逻辑函数的公式化简的方法是( 并项法 )、( 吸收法 )、( 消去法 )和( 配项消项法 )等。 9、最简与或式的定义是乘积项的( 个数最少 ),每个乘积项中相乘的( 变量个数也最少)的与或表达式。 . 10、.除了与、或、非三种基本逻辑运算外,还有由这三种基本逻辑运算构成的四种复合逻辑运算,它们是( 与非运算 )、( 或非运算 )、(与或非运算 )和异或运算。 11、在正逻辑的约定下,“1”表示( 高电平 ),“0”表示( 低电平 )。在负逻辑的约定下,“1”表示( 低电平 ),“0”表示( 高电平 )。 12、一般 TTL 门电路输出端( 不能 )直接相连,实现线与。(填写“能”或“不能”) 13、三态门的三种可能的输出状态是( 高电平 )、( 低电平 )和( 高阻态 )。 14、CMOS 漏极开路门(OD 门)的主要特点是( 输出 MOS 管是开路的 );可以实现( 线与 )功能 ;可以用来实现( 逻辑电平 )变换 和( 带负载能力强 )。 15、开门电阻Ron是指使反相器工作在( 导通状态时所允许Ri 的最小值 );典型的TTL 门电路Ron为( 2.5KΩ )。 16、关门电阻Roff 是指使反相器工作在( 截止状态时所允许Ri 的最大值 );典型的TTL 门电路 Roff 为( 0.7kΩ )。 17、TTL 与非门的多余输入端不能接( 低 )电平。 18、门电路的负载分为( 拉电流 )负载和( 灌电流 )负载两大类。 19、在多路传输过程中,能够根据需要将( 其中任意一路挑选出来 )的电路,叫做数据选择器,也称为多路选择器或多路开关。 20、能够将( 1 个 )输入数据,根据需要传送到( m 个 )...
