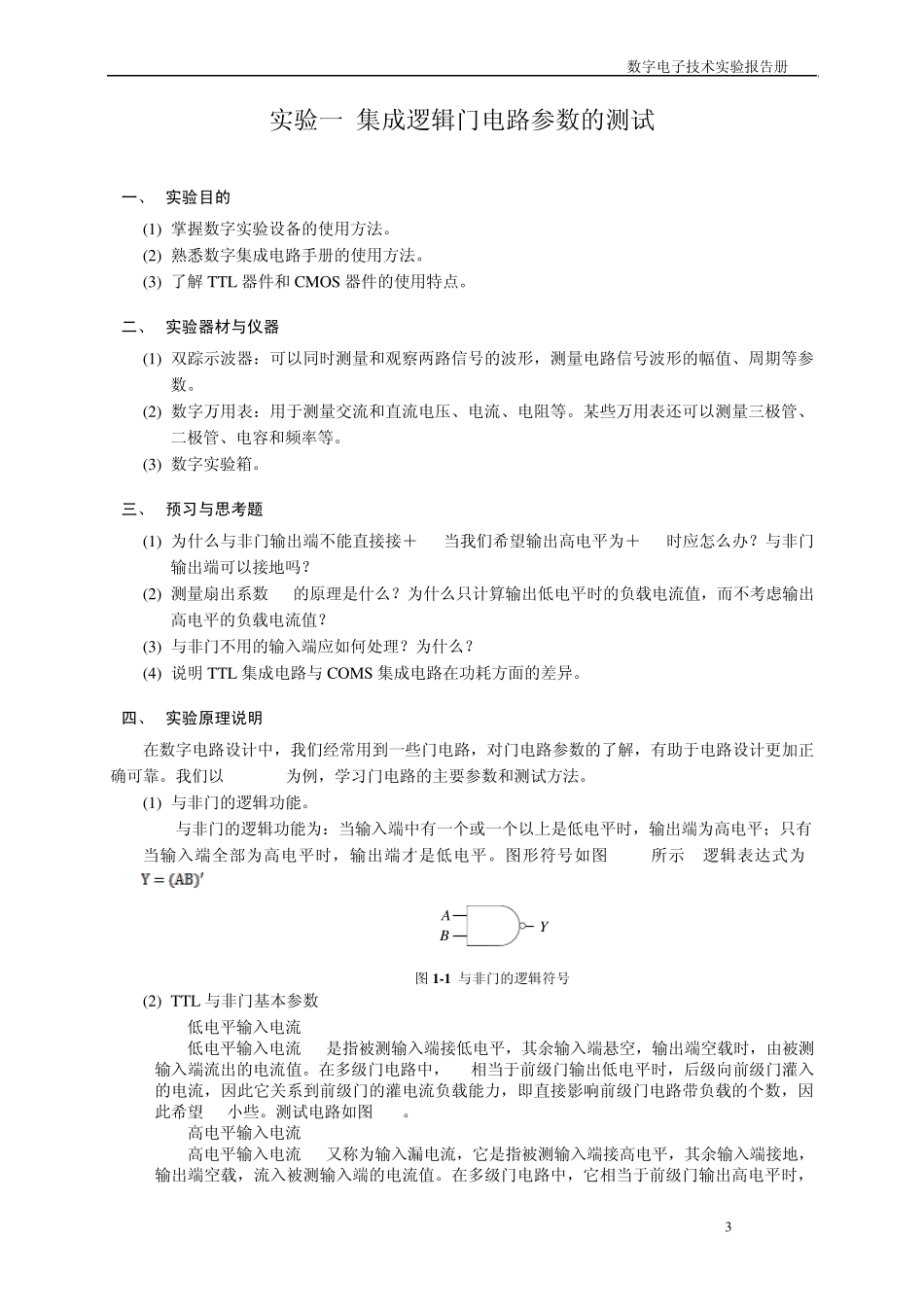

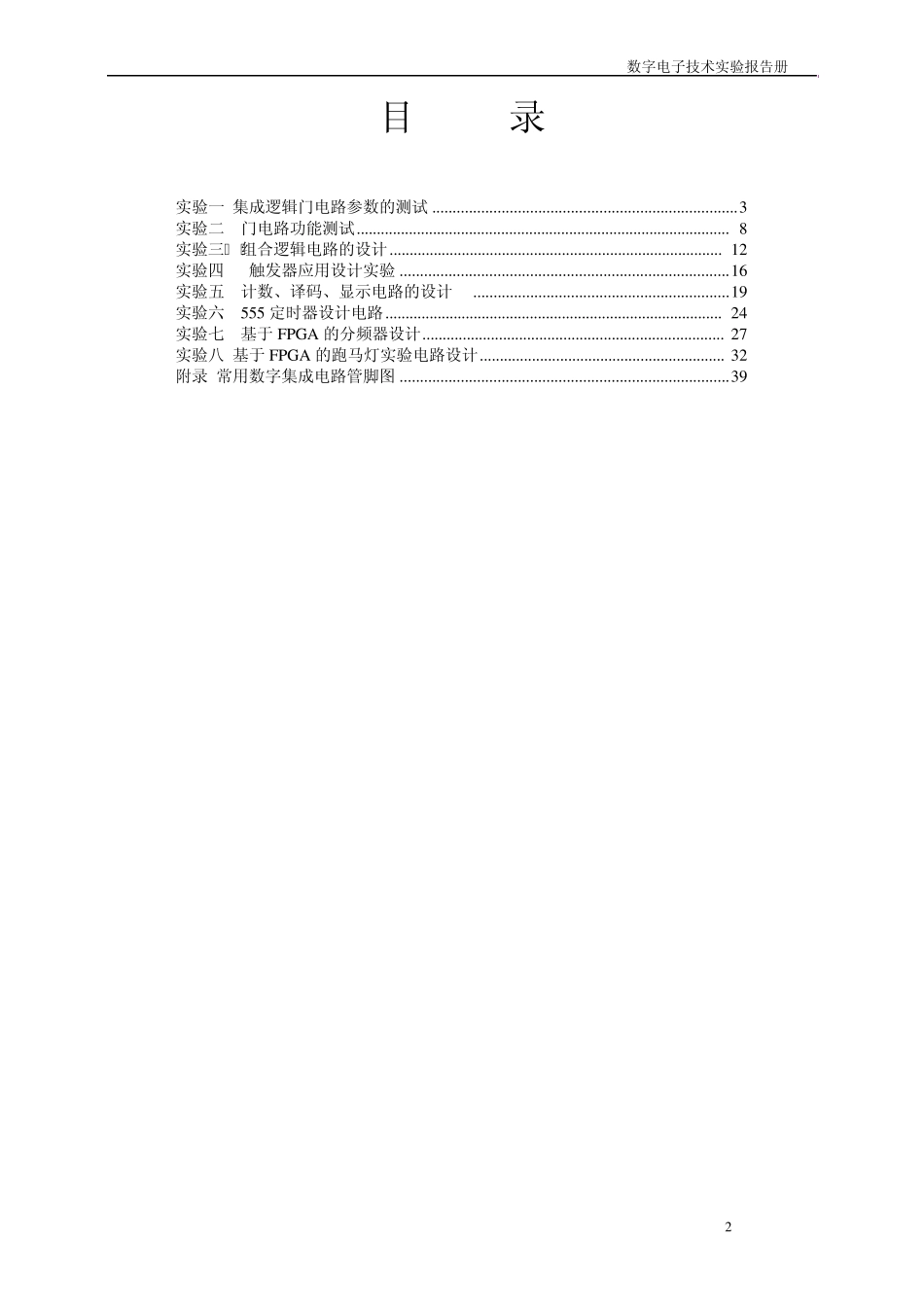

数字电子技术实验报告册 1 北京信息科技大学 数字电子技术实验报告册 电工电子实验教学中心 数字电子技术课程组 数字电子技术实验报告册 2 目 录 实验一 集成逻辑门电路参数的测试 ........................................................................... 3 实验二 门电路功能测试 ............................................................................................. 8 实验三 组合逻辑电路的设计 ................................................................................... 12 实验四 触发器应用设计实验 ................................................................................. 16 实验五 计数、译码、显示电路的设计 ............................................................... 19 实验六 555 定时器设计电路 .................................................................................... 24 实验七 基于 FPGA 的分频器设计 ........................................................................... 27 实验八 基于 FPGA 的跑马灯实验电路设计 ............................................................. 32 附录 常用数字集成电路管脚图 ................................................................................. 39 数字电子技术实验报告册 3 实验一 集成逻辑门电路参数的测试 一、 实验目的 (1) 掌握数字实验设备的使用方法。 (2) 熟悉数字集成电路手册的使用方法。 (3) 了解TTL 器件和CMOS 器件的使用特点。 二、 实验器材与仪器 (1) 双踪示波器：可以同时测量和观察两路信号的波形，测量电路信号波形的幅值、周期等参数。 (2) 数字万用表：用于测量交流和直流电压、电流、电阻等。某些万用表还可以测量三极管、二极管、电容和频率等。 (3) 数字实验箱。 三、 预习与思考题 (1) 为什么与非门输出端不能直接接＋5V?当我们希望输出高电平为＋5V时应怎么办？与非门输出端可以接地吗？ (2) 测量扇出系数NOL的原理是什么？为什么只计算输出低电平时的负载电流值，而不考虑输出高电平的负载电流值？ (3) 与非门不用的输入端应如何处理？为什么？ (4) 说明 TTL 集成电路与 COMS 集成电路在功耗方面的差异。 四、 实验原理说明 在数字电路设计中，我们经常用...
