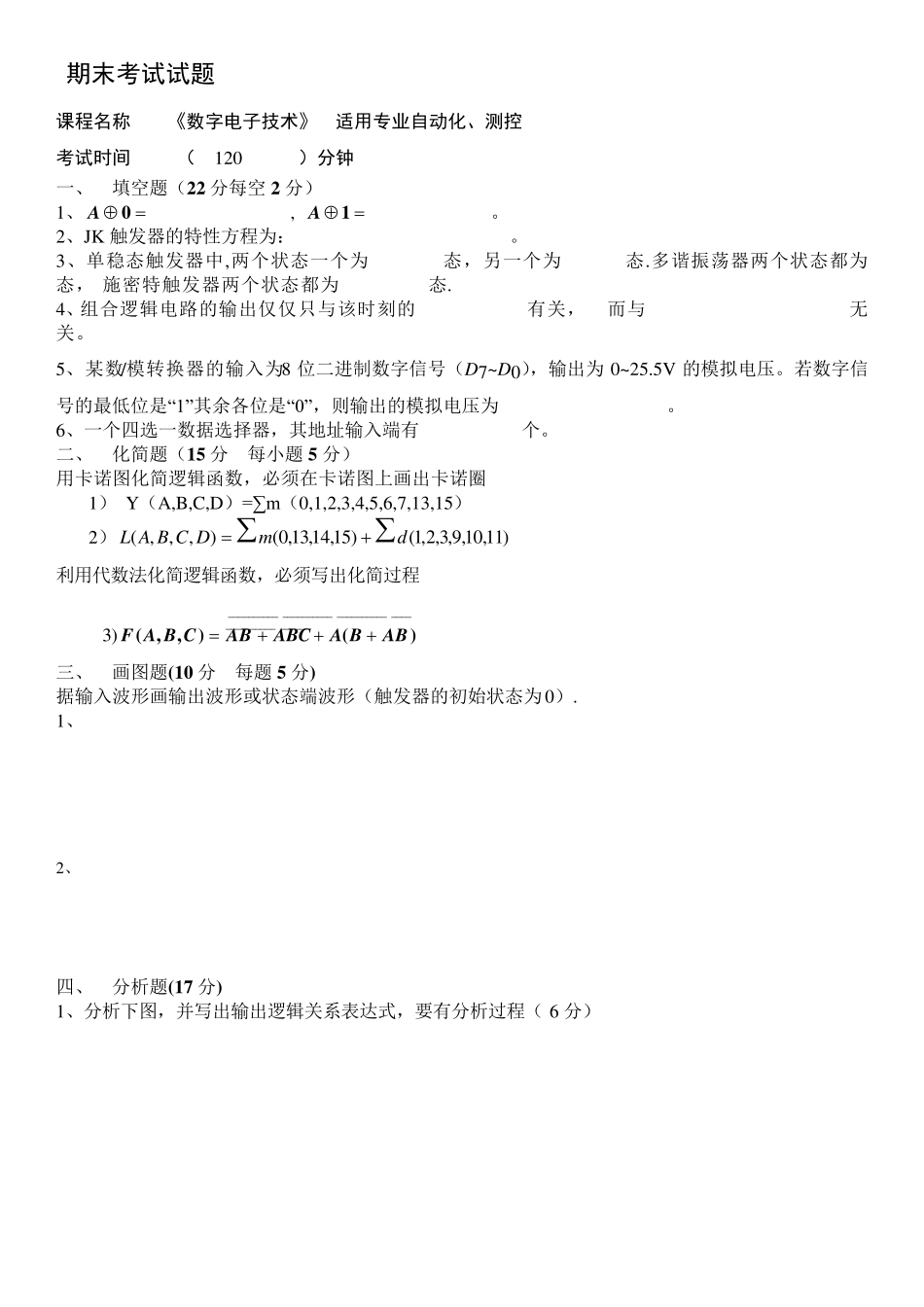

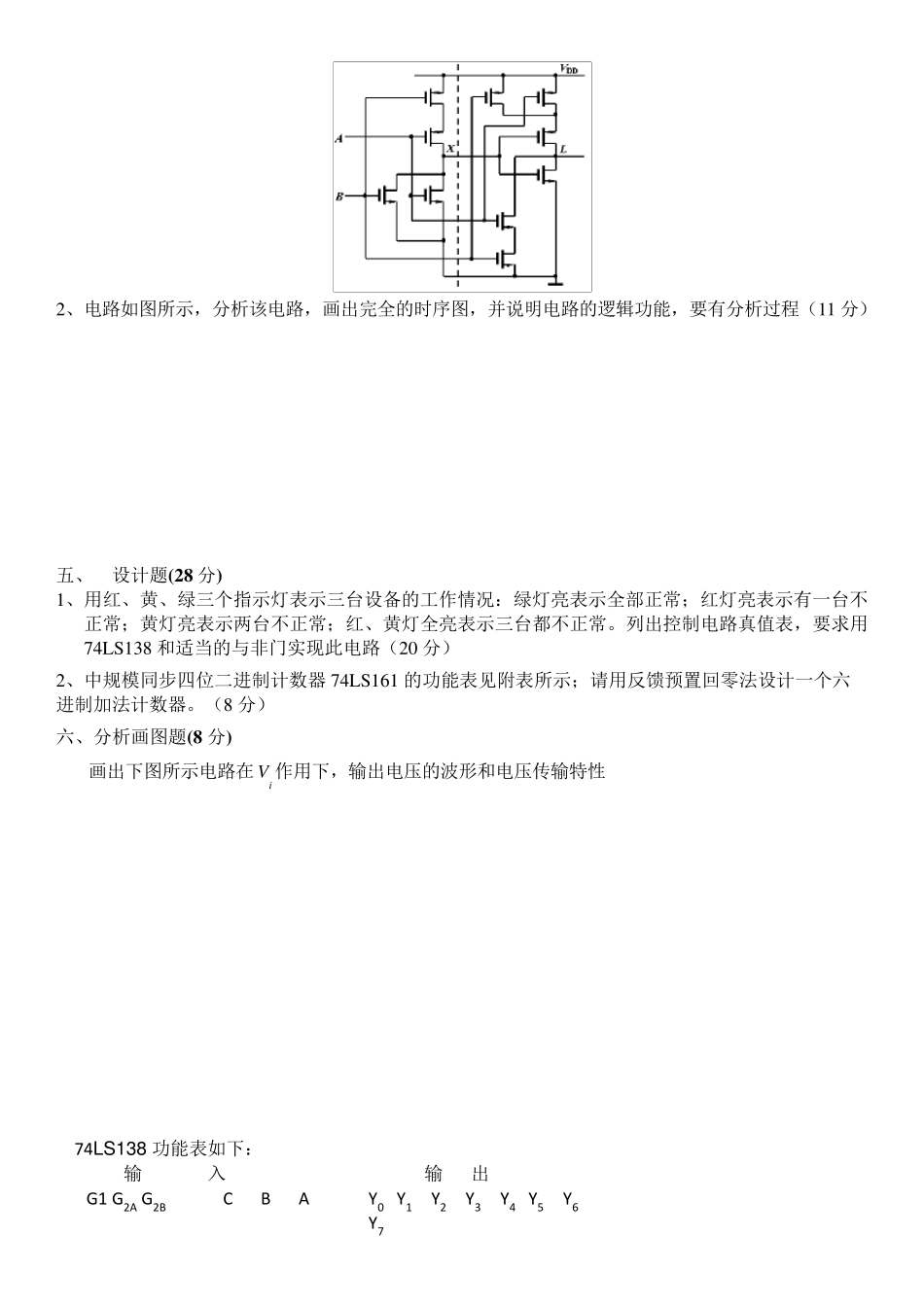

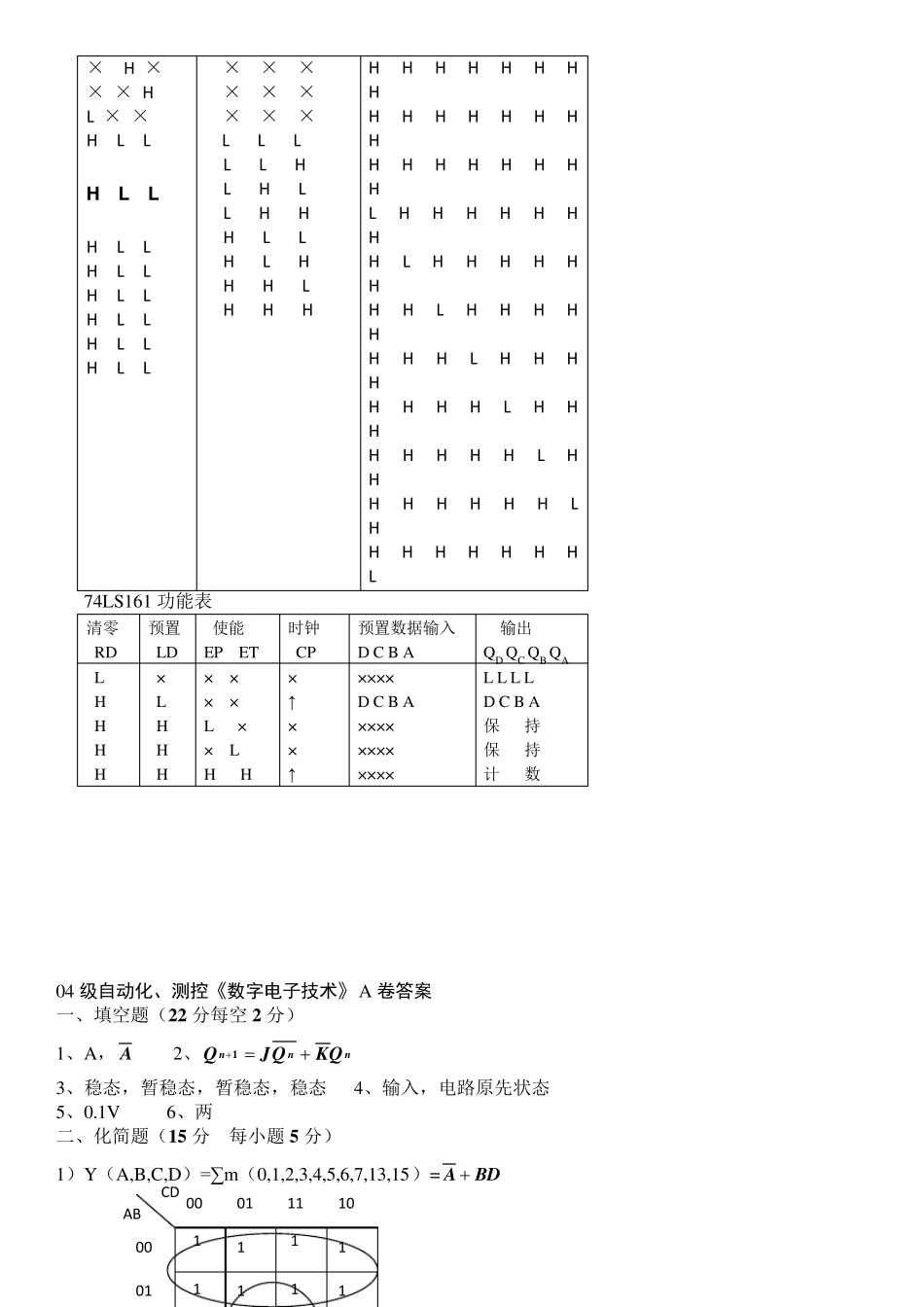

期末考试试题 课程名称 《数字电子技术》 适用专业自动化、测控 考试时间 （ 120 ）分钟 一、 填空题（2 2 分每空 2 分） 1、 0A , 1A 。 2、JK 触发器的特性方程为： 。 3、单稳态触发器中,两个状态一个为 态，另一个为 态.多谐振荡器两个状态都为 态， 施密特触发器两个状态都为 态. 4、组合逻辑电路的输出仅仅只与该时刻的 有关， 而与 无关。 5、某数/模转换器的输入为8 位二进制数字信号（D7~D0），输出为 0~25.5V 的模拟电压。若数字信号的最低位是“1”其余各位是“0”，则输出的模拟电压为 。 6、一个四选一数据选择器，其地址输入端有 个。 二、 化简题（1 5 分 每小题 5 分） 用卡诺图化简逻辑函数，必须在卡诺图上画出卡诺圈 1） Y（A,B,C,D）=∑ m（0,1,2,3,4,5,6,7,13,15） 2）)11,10,9,3,2,1()15,14,13,0(),,,(dmDCBAL 利用代数法化简逻辑函数，必须写出化简过程 3)_ _ _ __ _ _ _ _ _ _ _ _ __ _ _ _ _ _ _ _ _ __ _ _ _ _ _ _ _ _ __ _ _ _ _ __ _ _ _ _ _ _ _ _ _)(),,(BABAABCBACBAF 三、 画图题(1 0 分 每题 5 分) 据输入波形画输出波形或状态端波形（触发器的初始状态为0）. 1、 2、 四、 分析题(1 7 分) 1、分析下图，并写出输出逻辑关系表达式，要有分析过程（ 6 分） 2、电路如图所示，分析该电路，画出完全的时序图，并说明电路的逻辑功能，要有分析过程（11 分） 五、 设计题(2 8 分) 1、用红、黄、绿三个指示灯表示三台设备的工作情况：绿灯亮表示全部正常；红灯亮表示有一台不正常；黄灯亮表示两台不正常；红、黄灯全亮表示三台都不正常。列出控制电路真值表，要求用74LS138 和适当的与非门实现此电路（20 分） 2、中规模同步四位二进制计数器 74LS161 的功能表见附表所示；请用反馈预置回零法设计一个六进制加法计数器。（8 分） 六、分析画图题(8 分) 画出下图所示电路在iV 作用下，输出电压的波形和电压传输特性 74LS138 功能表如下： 输 入 输 出 G1 G2A G2B C B A Y0 Y1 Y2 Y3 Y4 Y5 Y6 Y7 × H × × × H L × × H L L H L L H L L H L L H L L H L L H L L H L L × × × × × × × × × L L L L L H L H L L H H H L L H L H H H L H H H H H...
