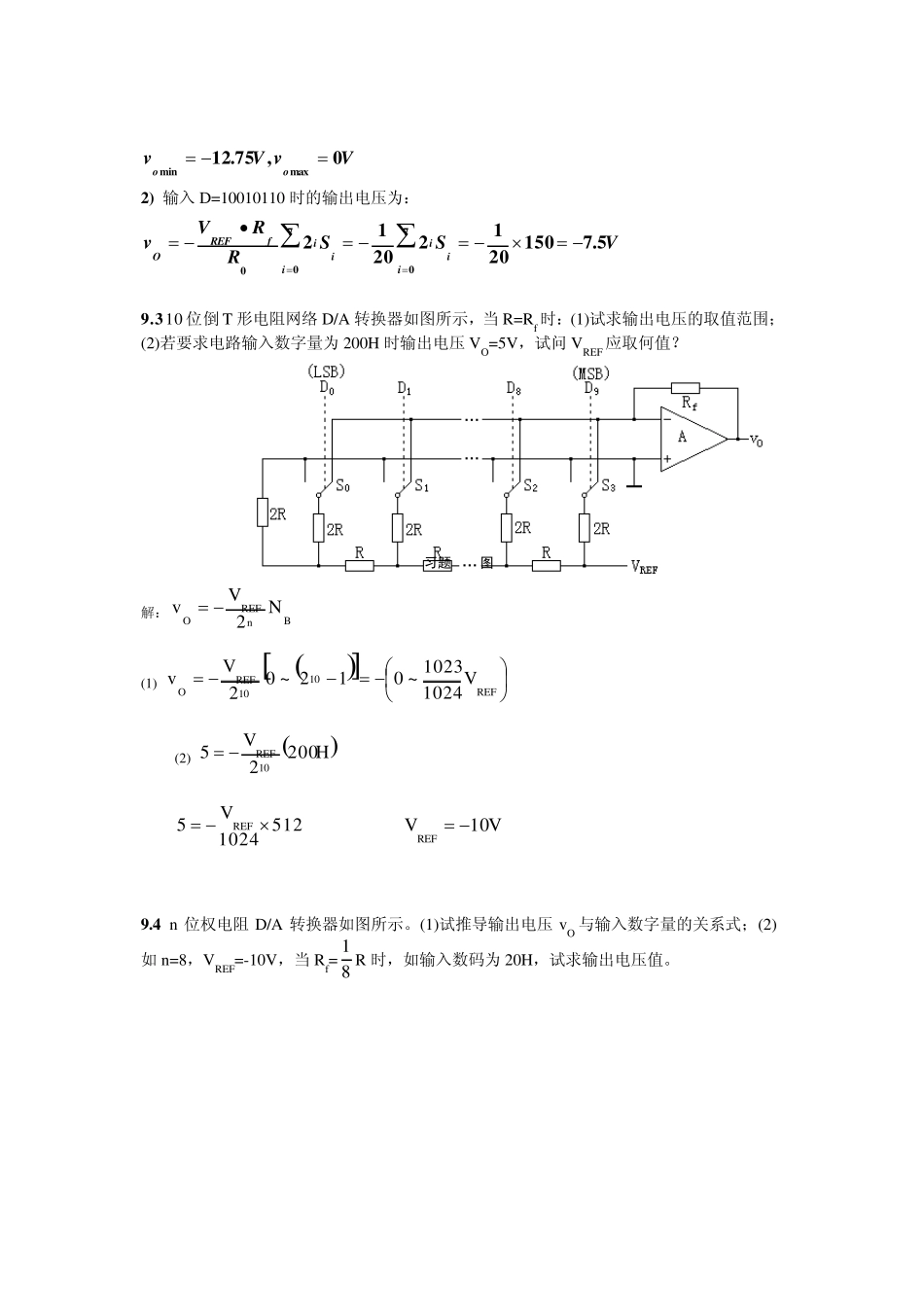

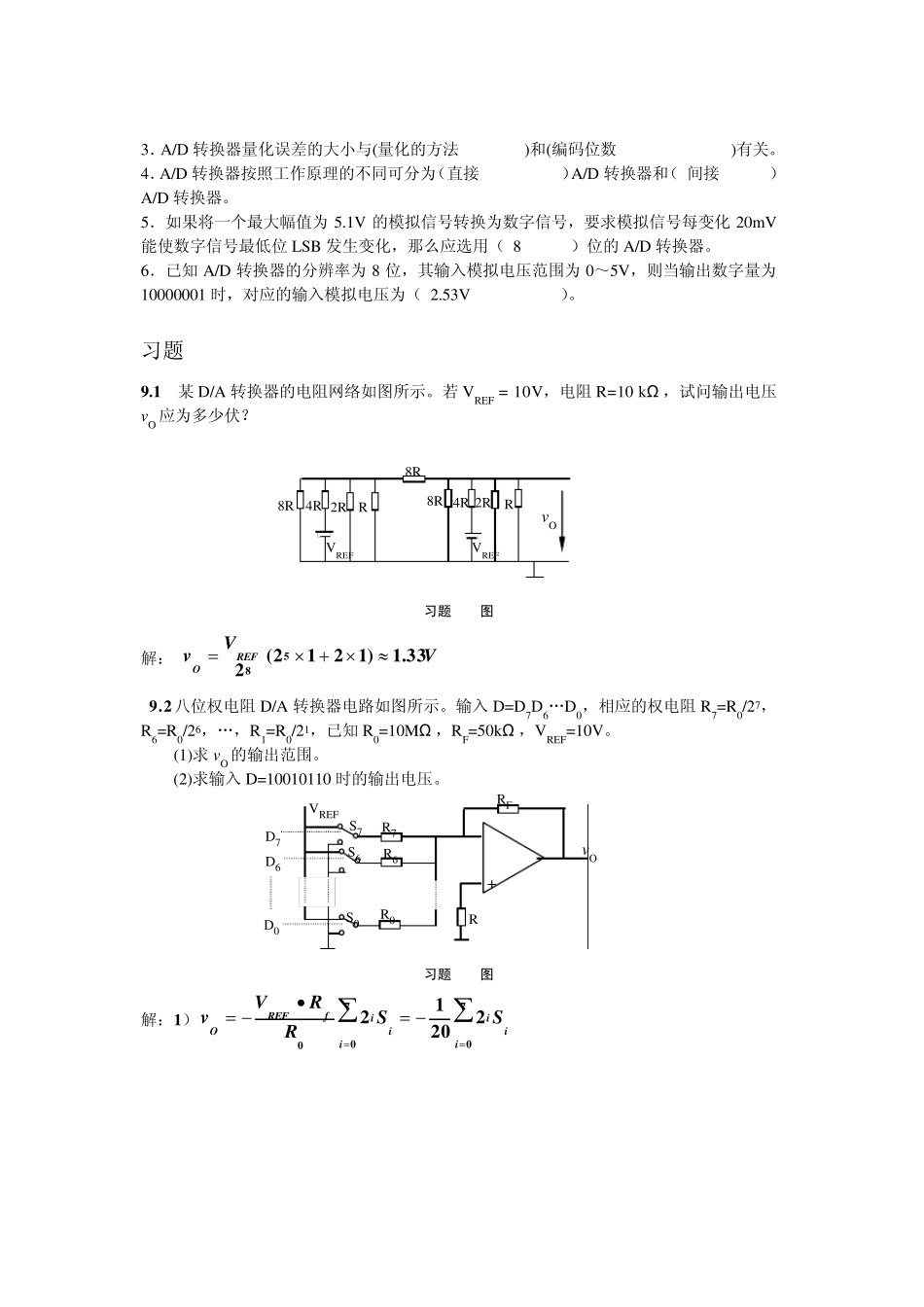

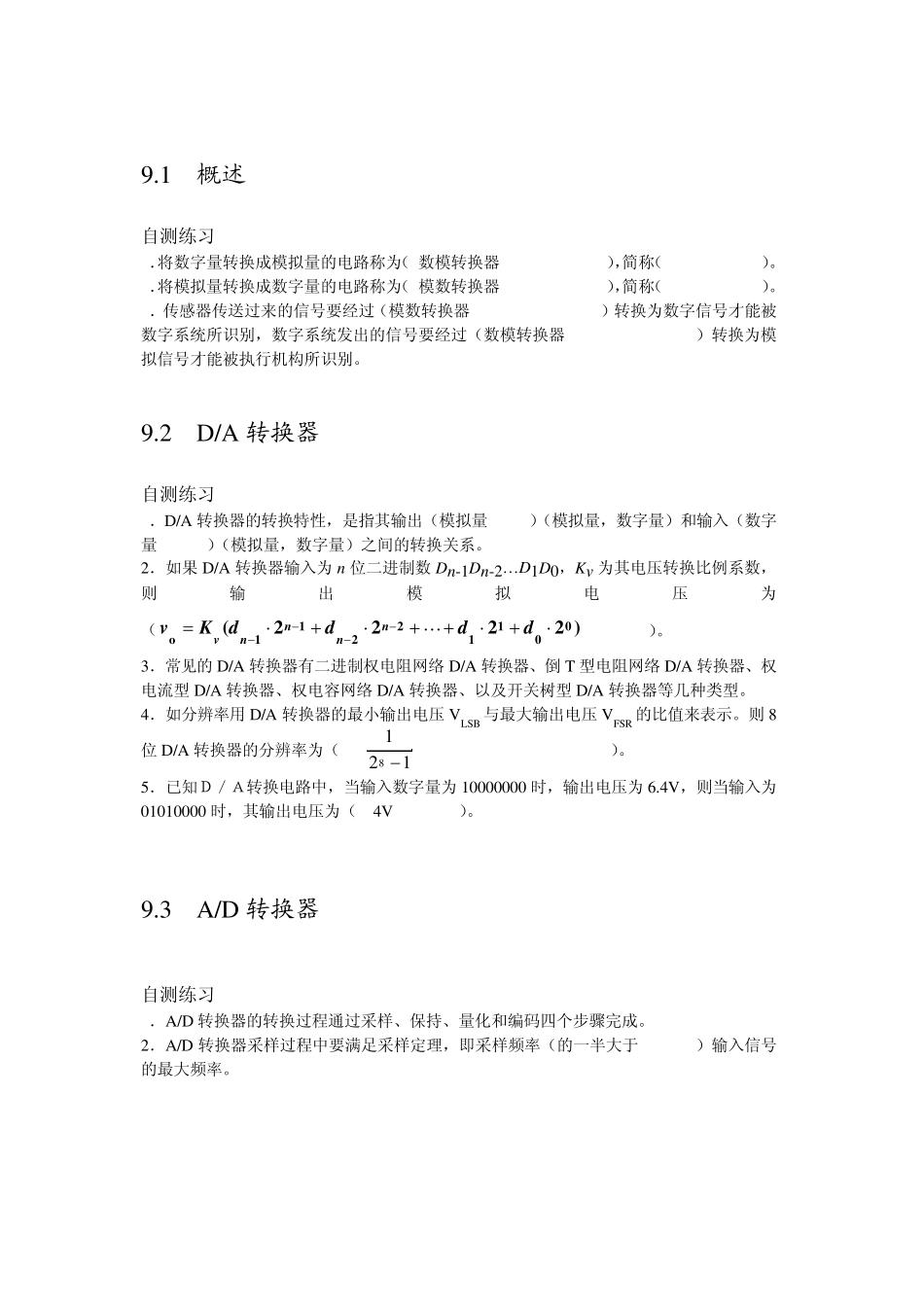

9.1 概述 自测练习 1.将数字量转换成模拟量的电路称为( 数模转换器 ),简称( DAC )。 2.将模拟量转换成数字量的电路称为( 模数转换器 ),简称( ADC )。 3.传感器传送过来的信号要经过(模数转换器 )转换为数字信号才能被数字系统所识别,数字系统发出的信号要经过(数模转换器 )转换为模拟信号才能被执行机构所识别。 9.2 D/A 转换器 自测练习 1.D/A 转换器的转换特性,是指其输出(模拟量 )(模拟量,数字量)和输入(数字量 )(模拟量,数字量)之间的转换关系。 2.如果D/A 转换器输入为n 位二进制数Dn-1Dn-2…D1D0,Kv 为其电压转换比例系数,则输出模拟电压为()2222(00112211oddddKvnnnnv )。 3.常见的D/A 转换器有二进制权电阻网络D/A 转换器、倒 T 型电阻网络D/A 转换器、权电流型 D/A 转换器、权电容网络D/A 转换器、以及开关树型 D/A 转换器等几种类型。 4.如分辨率用 D/A 转换器的最小输出电压V LSB 与最大输出电压V FSR 的比值来表示。则8位D/A 转换器的分辨率为( 1218 )。 5.已知D/A转换电路中,当输入数字量为10000000 时,输出电压为6.4V,则当输入为01010000 时,其输出电压为( 4V )。 9.3 A/D 转换器 自测练习 1.A/D 转换器的转换过程通过采样、保持、量化和编码四个步骤完成。 2.A/D 转换器采样过程中要满足采样定理,即采样频率(的一半大于 )输入信号的最大频率。 3.A/D 转换器量化误差的大小与(量化的方法 )和(编码位数 )有关。 4.A/D 转换器按照工作原理的不同可分为(直接 )A/D 转换器和( 间接 )A/D 转换器。 5.如果将一个最大幅值为5.1V 的模拟信号转换为数字信号,要求模拟信号每变化20m V能使数字信号最低位LSB 发生变化,那么应选用( 8 )位的A/D 转换器。 6.已知A/D 转换器的分辨率为8 位,其输入模拟电压范围为0~5V,则当输出数字量为10000001 时,对应的输入模拟电压为( 2.53V )。 习题 9 .1 某D/A 转换器的电阻网络如图所示。若VREF = 10V,电阻R=10 kΩ ,试问输出电压vO 应为多少伏? 习题 9.1图 解: VVvREFO3 3.1)1212(258 9 .2 八位权电阻D/A 转换器电路如图所示。输入D=D7D6…D0,相应的权电阻R7=R0/27,R6=R0/26,…,R1=R0/21,已知R0=10MΩ ,RF=50kΩ ,VREF=10V。 (1)求vO 的输出范围。 (2)求输...
