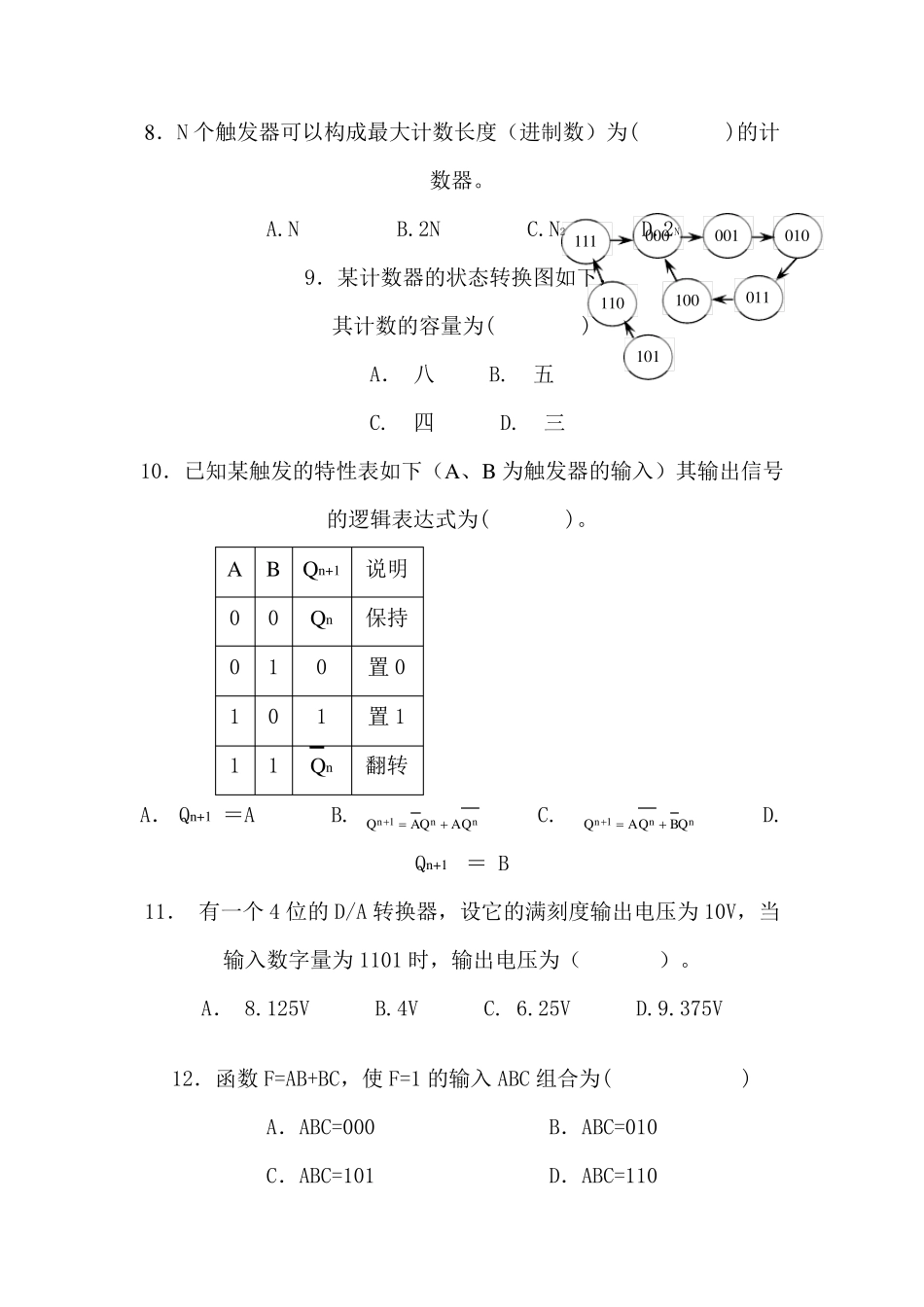

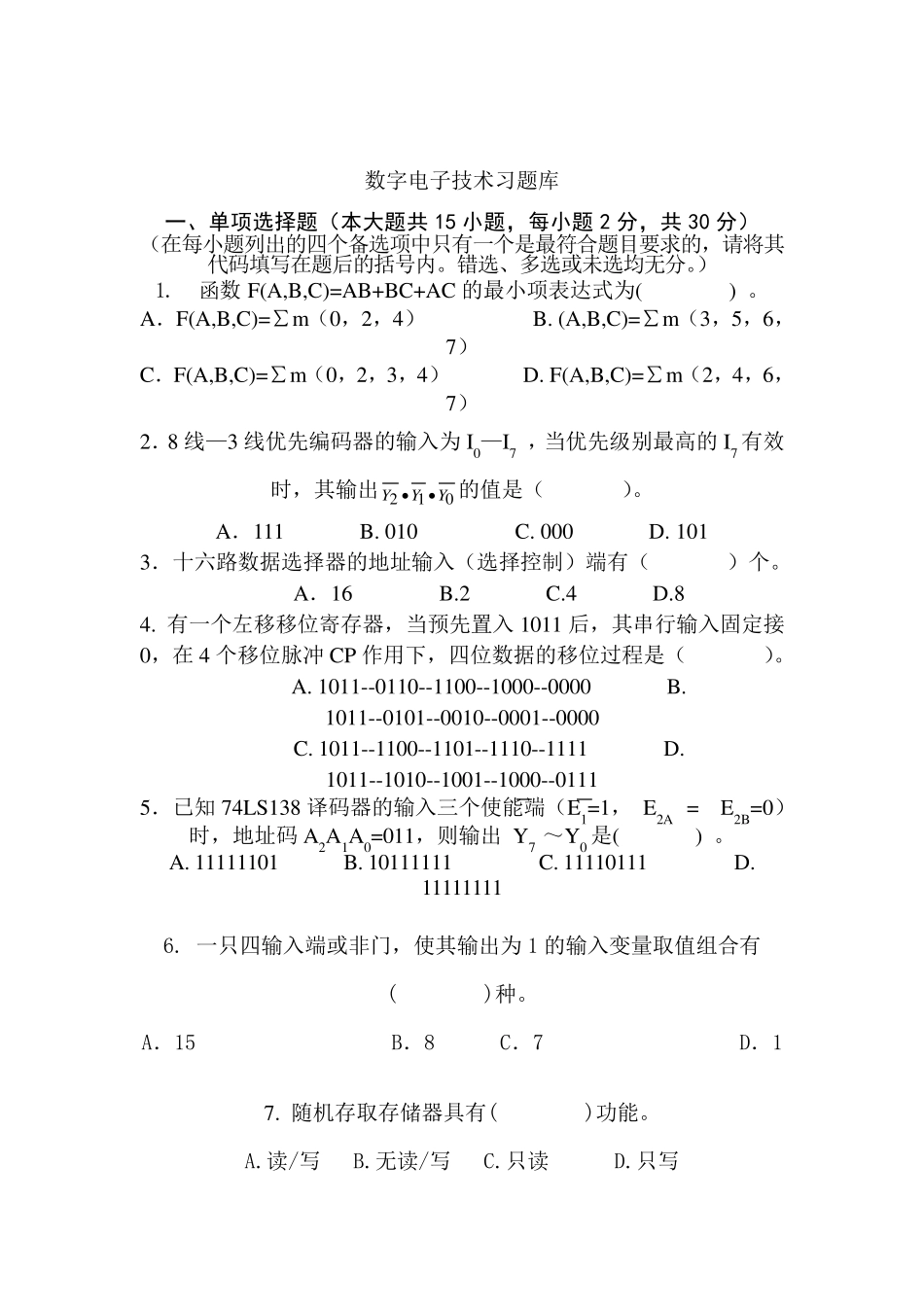

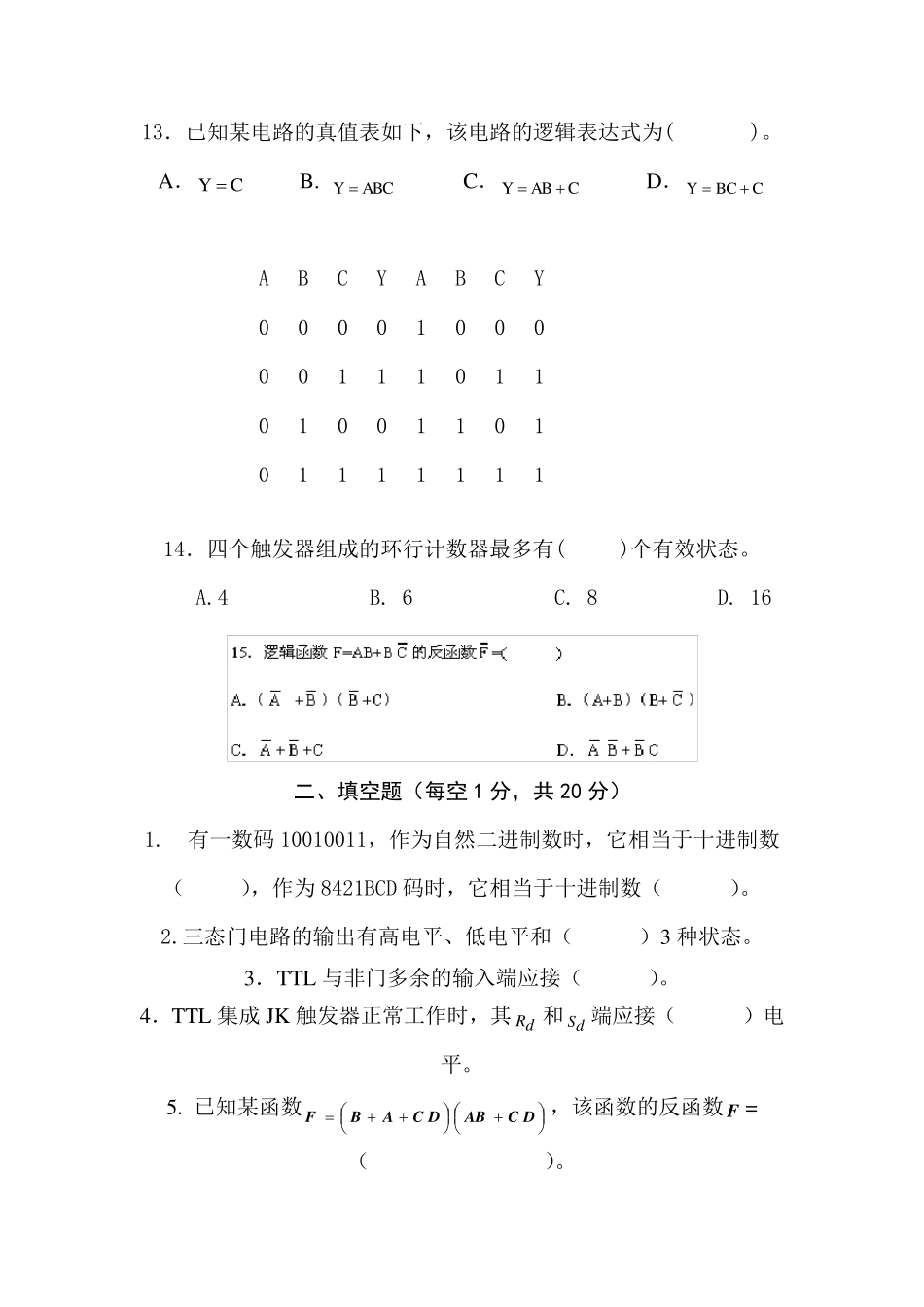

数字电子技术习题库 一、单项选择题（本大题共 15 小题，每小题 2 分，共 30 分） （在每小题列出的四个备选项中只有一个是最符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分。） 1. 函数F(A,B,C)=AB+BC+AC 的最小项表达式为( ) 。 A．F(A,B,C)=∑m（0，2，4） B. (A,B,C)=∑m（3，5，6，7） C．F(A,B,C)=∑m（0，2，3，4） D. F(A,B,C)=∑m（2，4，6，7） 2．8 线—3 线优先编码器的输入为I0—I7 ，当优先级别最高的I7 有效时，其输出 012YYY••的值是（ ）。 A．111 B. 010 C. 000 D. 101 3．十六路数据选择器的地址输入（选择控制）端有（ ）个。 A．16 B.2 C.4 D.8 4. 有一个左移移位寄存器，当预先置入 1011 后，其串行输入固定接0，在4 个移位脉冲 CP 作用下，四位数据的移位过程是（ ）。 A. 1011--0110--1100--1000--0000 B. 1011--0101--0010--0001--0000 C. 1011--1100--1101--1110--1111 D. 1011--1010--1001--1000--0111 5．已知 74LS138 译码器的输入三个使能端（E1=1， E2A = E2B=0）时，地址码A2A1A0=011，则输出 Y7 ～Y0 是( ) 。 A. 11111101 B. 10111111 C. 11110111 D. 11111111 6. 一只四输入端或非门，使其输出为1 的输入变量取值组合有( )种。 A．15 B．8 C．7 D．1 7. 随机存取存储器具有( )功能。 A.读/写 B.无读/写 C.只读 D.只写 8．N 个触发器可以构成最大计数长度（进制数）为( )的计数器。 A.N B.2N C.N2 D.2N 9．某计数器的状态转换图如下， 其计数的容量为( ) A． 八 B. 五 C. 四 D. 三 10．已知某触发的特性表如下（A、B 为触发器的输入）其输出信号的逻辑表达式为( )。 A B Qn+1 说明 0 0 Qn 保持 0 1 0 置 0 1 0 1 置 1 1 1 Qn 翻转 A． Qn+1 ＝A B. nn1nQAQAQ C. nn1nQBQAQ D. Qn+1 ＝ B 11． 有一个4 位的D/A 转换器，设它的满刻度输出电压为10V，当输入数字量为1101 时，输出电压为（ ）。 A． 8.125V B.4V C. 6.25V D.9.375V 12．函数F=AB+BC，使 F=1 的输入 ABC 组合为( ) A．ABC=000 B．ABC=010 C．ABC=101 D．ABC=110 000 001 010 011 100 101 110 111 13．已知某电路的真值表如下，该电路的逻辑表达式为( )。 A．CY  B. ABCY  C． CABY D． CCBY A B ...
