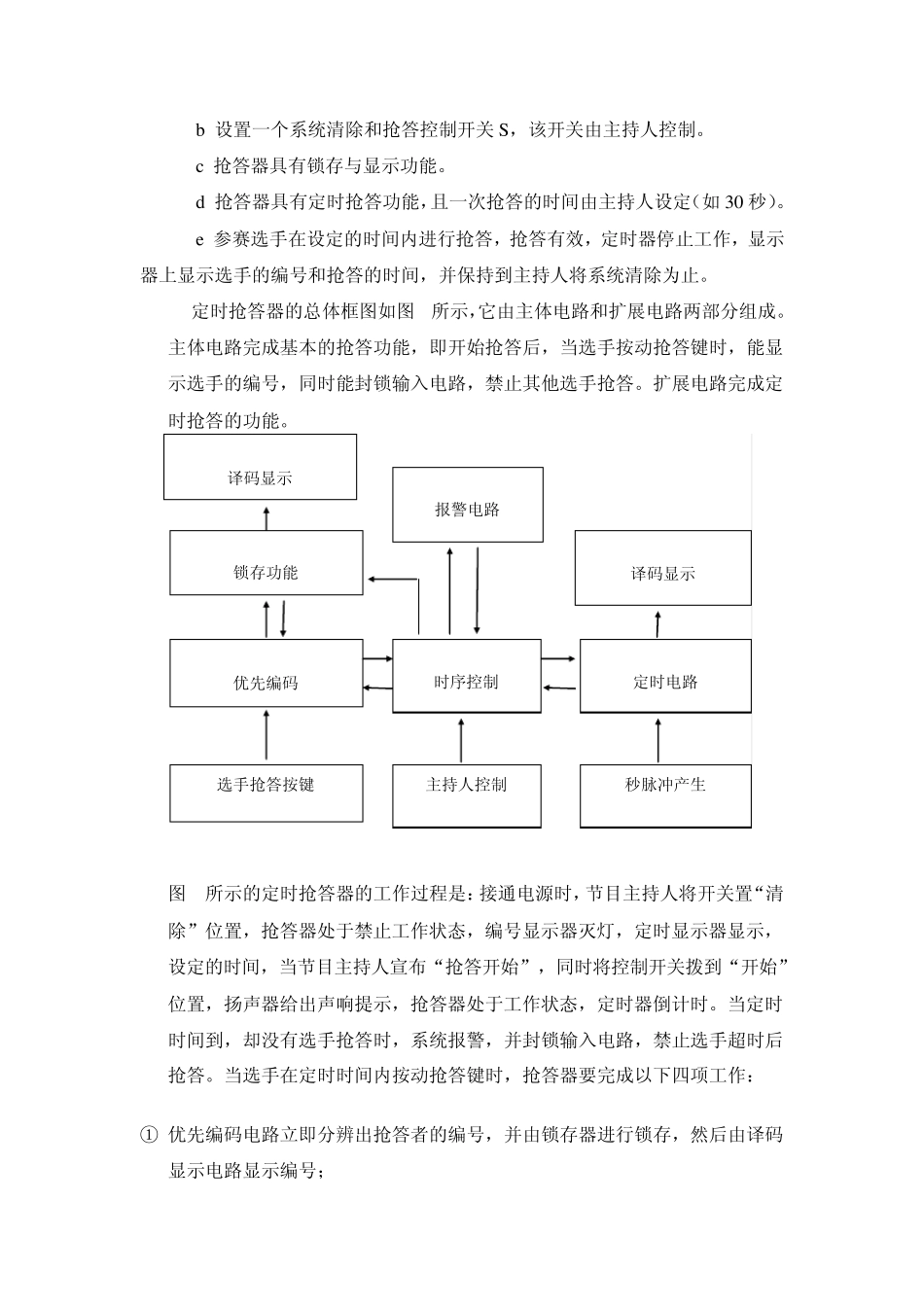

多路智力抢答器课程设计 一、 选题的意义 在现代社会生活中，智力竞赛作为一种生动活泼的教育形式和方法能够引起观众极大的兴趣。而在竞赛中往往分为几组参加，这时针对主持人提出的问题，各组一般要进行必答和抢答，对必答一般有时间限制，到时有声响提示；对于抢答，要判定哪组先按键，为了公正，这就要有一种逻辑电路抢答器作为裁判员。抢答器是竞赛问答中一种常用的必备装置,从原理上讲,它是一种典型的数字电路,其中包括了组合逻辑电路和时序电路。 抢答器的发展也是比较快的，从一开始的光具有抢答锁定功能的一个电路，到现在的具有倒计时、定时、自动（或手动）复位、报警（即声响提示，有的以音乐的方式来体现）、屏幕显示、按键发光等多种功能的技术合并，这就可以说明其多种功用及发展的快速。当今智力竞赛抢答器、有锁定功能抢答器、多功能智力抢答器„„可以说是多不胜数。抢答器适用于各类知识竞赛、文娱综艺节目，尤其是在电视上的各种知识竞赛，除了可以把各抢答组号、违例组号、抢答规定时限、答题时间倒计时/正计时在仪器面板上显示外，还可外接大屏幕显示屏显示给赛场与观众，活跃现场气氛，便于监督，公平竞争。 二、 总体方案 1设计目的 （1）熟悉集成电路的引脚安排。 （2）掌握各芯片的逻辑功能及使用方法。 （3）了解面包板结构及其接线方法。 （4）了解数字抢答器的组成及工作原理。 （5）熟悉数字抢答器的设计与制作。 2 设计要求： a 抢答器同时供 8 名选手或 8 个代表队比赛，分别用 8 个按钮 S0 ~ S7 表示。 b 设置一个系统清除和抢答控制开关S，该开关由主持人控制。 c 抢答器具有锁存与显示功能。 d 抢答器具有定时抢答功能，且一次抢答的时间由主持人设定（如30 秒）。 e 参赛选手在设定的时间内进行抢答，抢答有效，定时器停止工作，显示器上显示选手的编号和抢答的时间，并保持到主持人将系统清除为止。 3 定时抢答器的总体框图如图1所示，它由主体电路和扩展电路两部分组成。主体电路完成基本的抢答功能，即开始抢答后，当选手按动抢答键时，能显示选手的编号，同时能封锁输入电路，禁止其他选手抢答。扩展电路完成定时抢答的功能。 图1所示的定时抢答器的工作过程是：接通电源时，节目主持人将开关置“清除”位置，抢答器处于禁止工作状态，编号显示器灭灯，定时显示器显示，设定的时间，当节目主持人宣布“抢答开始”，同时将控制开关拨到“开始”位置，扬声器给出声响...
