数字示波器操作

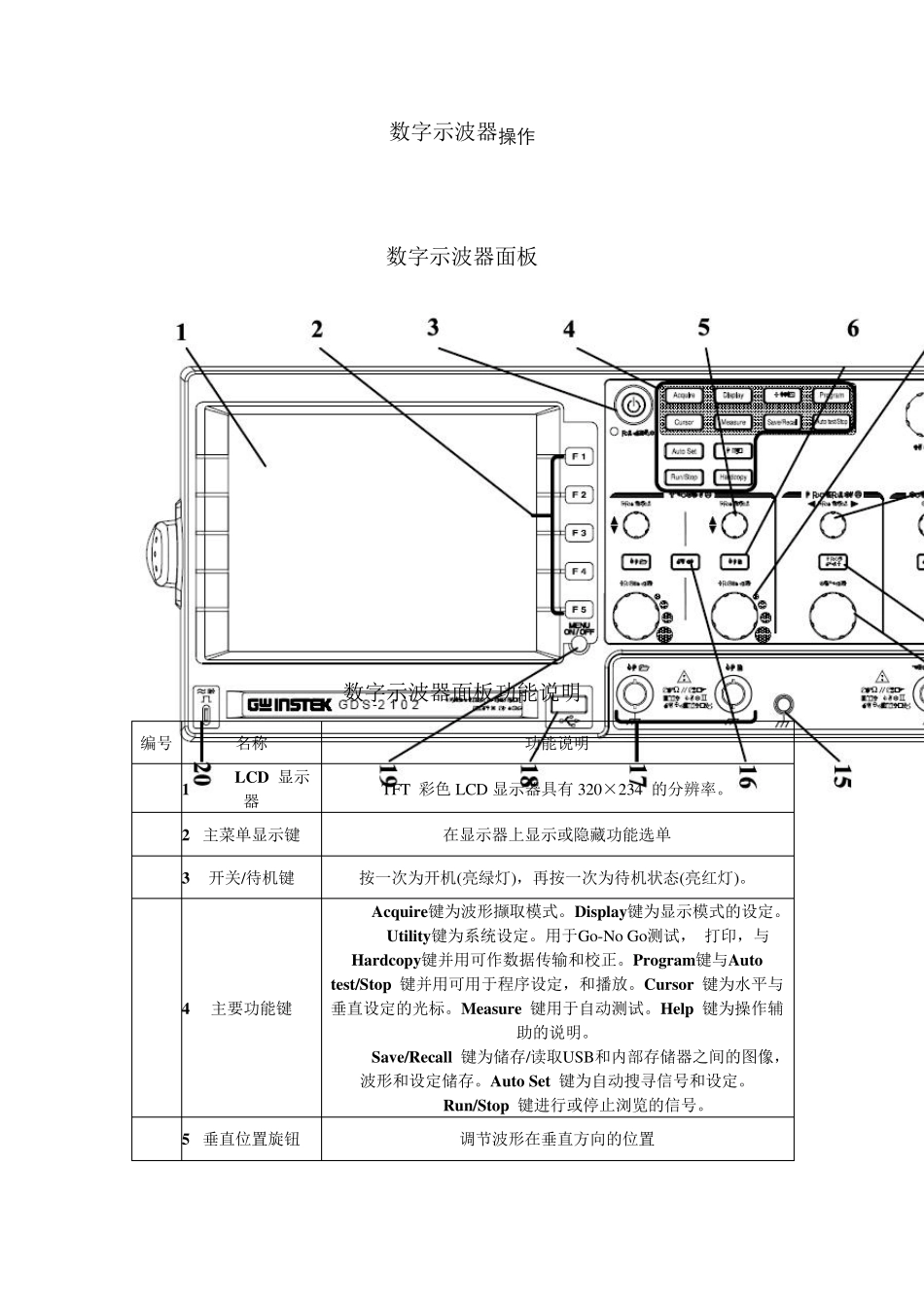

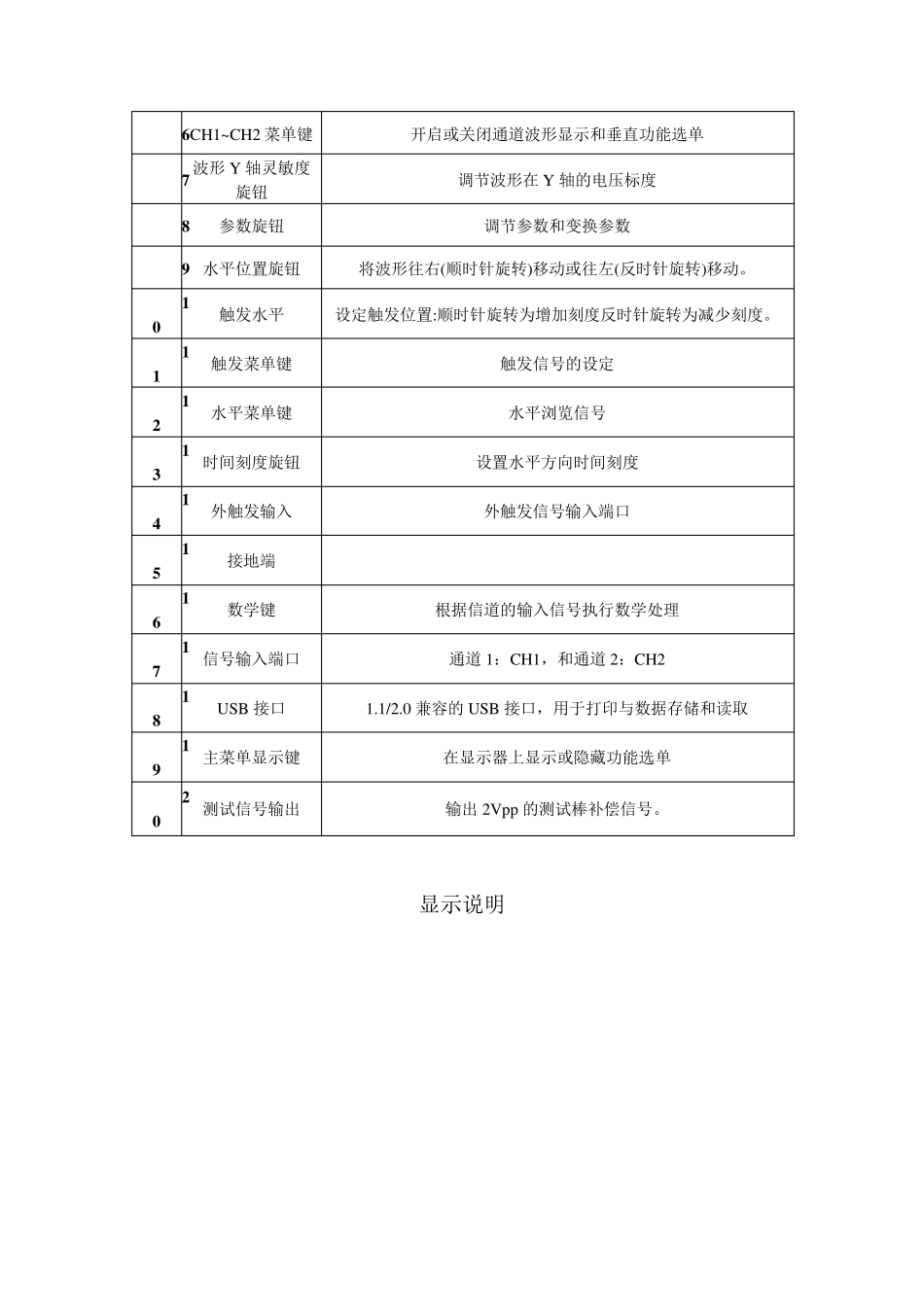

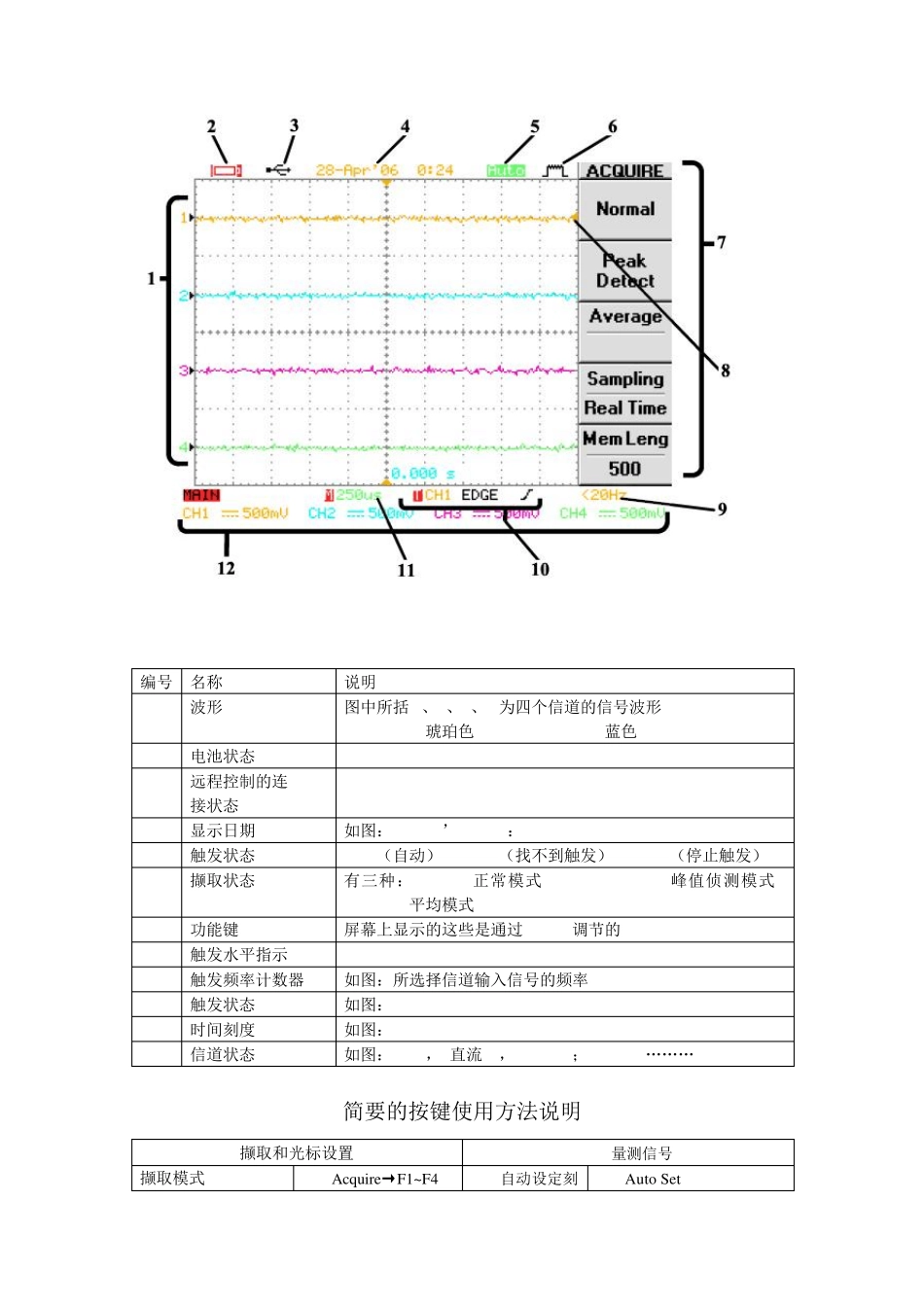

数字示波器操作 数字示波器面板 数字示波器面板功能说明 编号 名称 功能说明 1 LCD 显示器 TFT 彩色LCD 显示器具有320×234 的分辨率。 2 主菜单显示键 在显示器上显示或隐藏功能选单 3 开关/待机键 按一次为开机(亮绿灯)，再按一次为待机状态(亮红灯)。 4 主要功能键 Acquire键为波形撷取模式。Display键为显示模式的设定。 Utility键为系统设定。用于Go-No Go测试， 打印，与Hardcopy键并用可作数据传输和校正。Program键与Auto test/Stop 键并用可用于程序设定，和播放。Cursor 键为水平与垂直设定的光标。Measure 键用于自动测试。Help 键为操作辅助的说明。 Save/Recall 键为储存/读取USB和内部存储器之间的图像，波形和设定储存。Auto Set 键为自动搜寻信号和设定。 Run/Stop 键进行或停止浏览的信号。 5 垂直位置旋钮 调节波形在垂直方向的位置 6 CH1~CH2 菜单键 开启或关闭通道波形显示和垂直功能选单 7 波形Y 轴灵敏度旋钮 调节波形在Y 轴的电压标度 8 参数旋钮 调节参数和变换参数 9 水平位置旋钮 将波形往右(顺时针旋转)移动或往左(反时针旋转)移动。 10 触发水平 设定触发位置:顺时针旋转为增加刻度反时针旋转为减少刻度。 11 触发菜单键 触发信号的设定 12 水平菜单键 水平浏览信号 13 时间刻度旋钮 设置水平方向时间刻度 14 外触发输入 外触发信号输入端口 15 接地端 16 数学键 根据信道的输入信号执行数学处理 17 信号输入端口 通道1：CH1，和通道2：CH2 18 USB 接口 1.1/2.0 兼容的USB 接口，用于打印与数据存储和读取 19 主菜单显示键 在显示器上显示或隐藏功能选单 20 测试信号输出 输出 2Vpp 的测试棒补偿信号。 显示说明 编号 名称 说明 1 波形 图中所括1、2、3、4为四个信道的信号波形 Channel1: 琥珀色 Channel2: 蓝色 2 电池状态 3 远程控制的连 接状态 4 显示日期 如图：28-Apr’06 00：24 5 触发状态 Auto（自动） Trig?（找不到触发） Stop（停止触发） 6 撷取状态 有三种：Normal(正常模式) Peak Detect(峰值侦测模式) Average(平均模式) 7 功能键 屏幕上显示的这些是通过 F1-F5调节的 8 触发水平指示 9 触发频率计数器 如图：所选择信道输入信号的频率 CH1 <20Hz 10 触发状态 如图：EDGE 11 时间刻度 如图：M250us 12 信道状态 如图：CH1 ， 直流 ， 500mV ； ...
