数字设计原理与实践_第四版_课后习题答案VIP专享

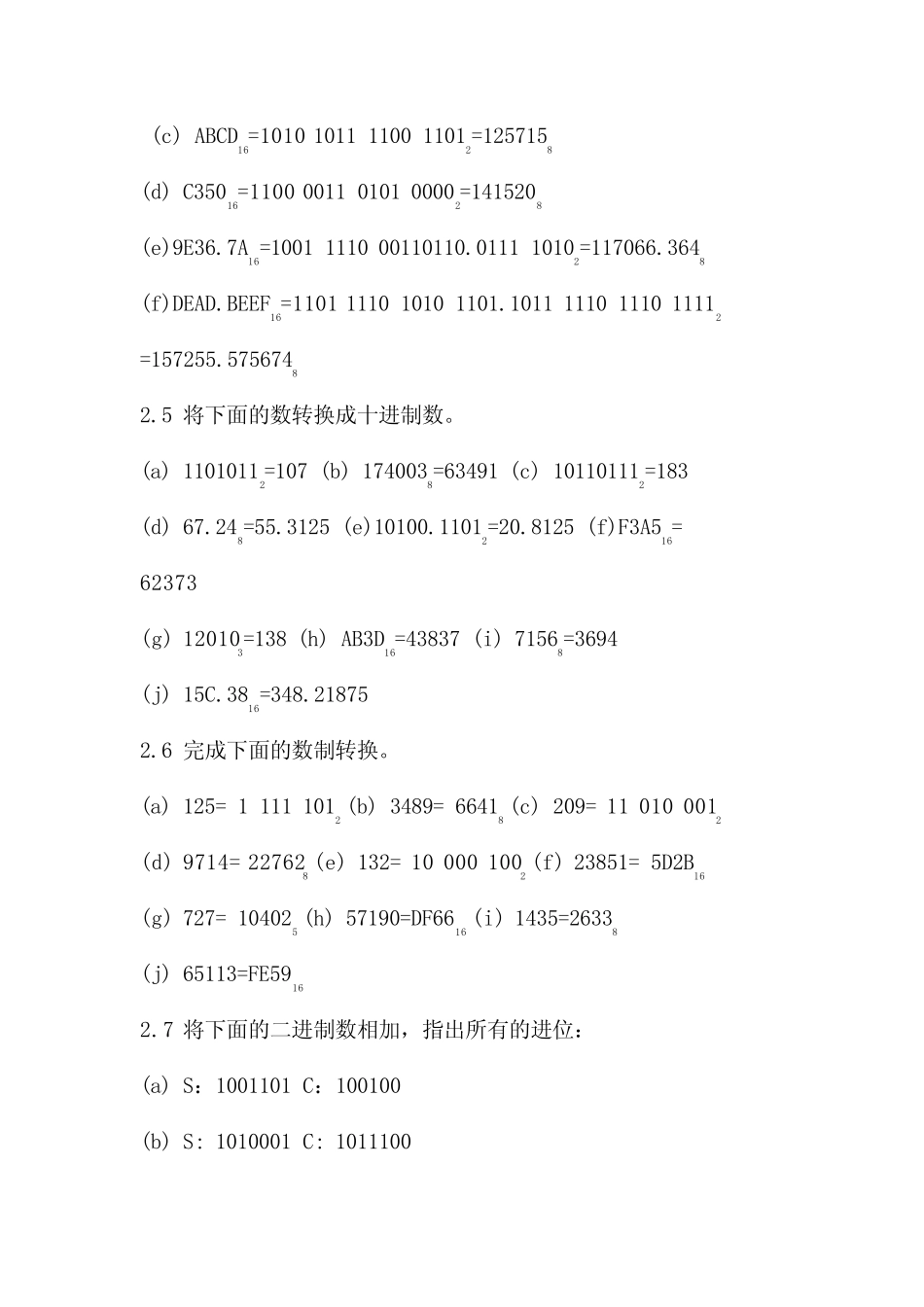

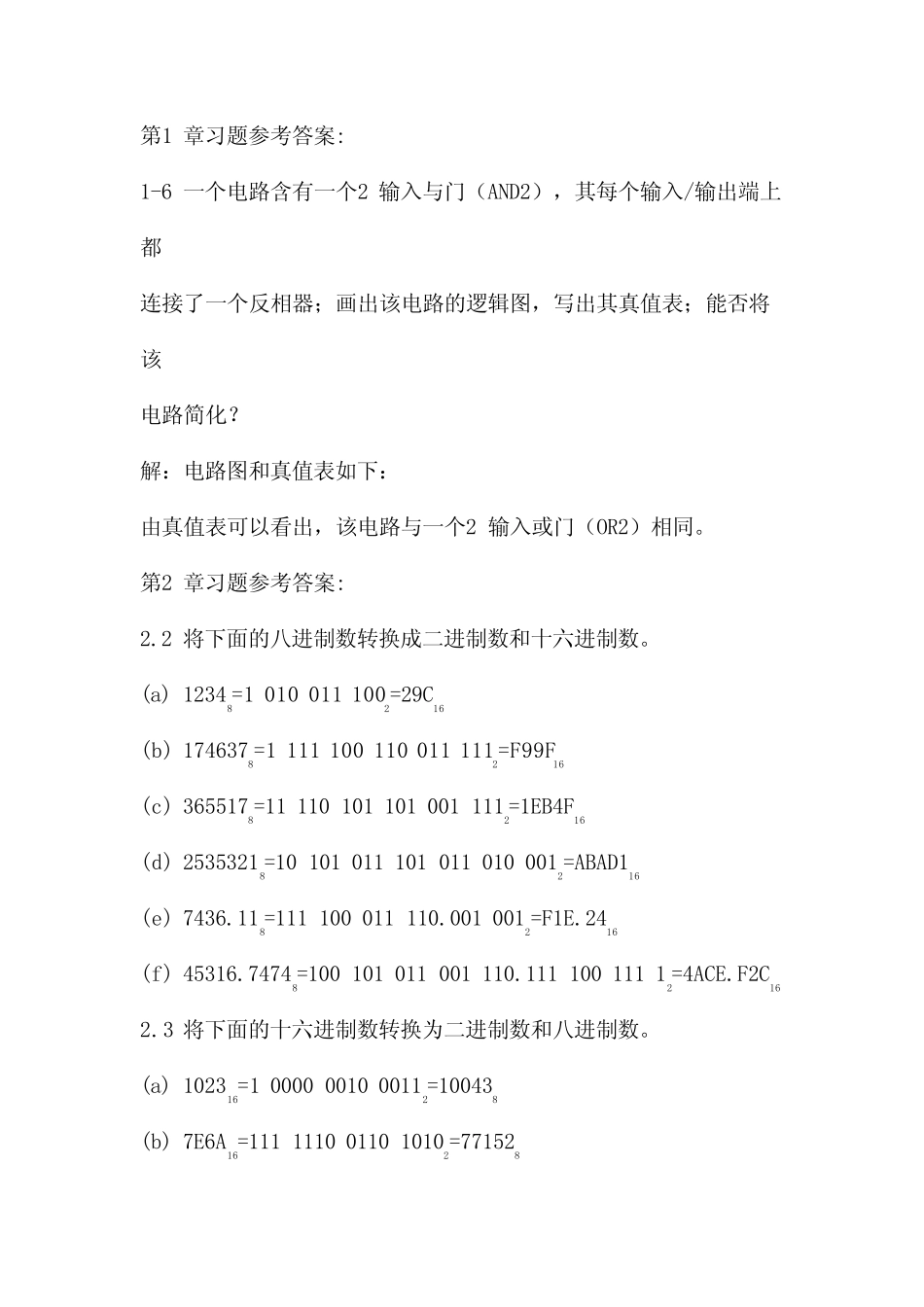

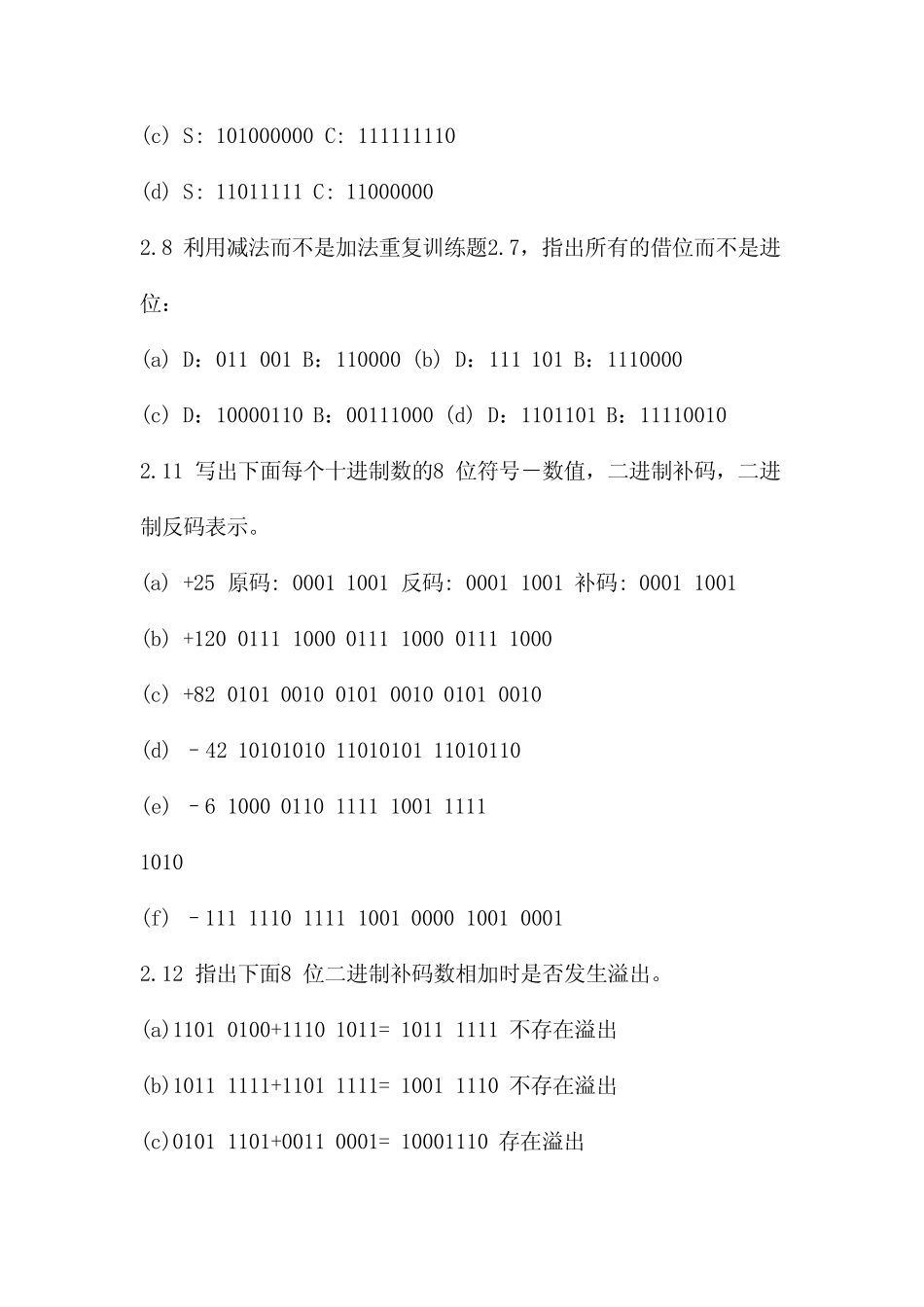

第1 章习题参考答案:1-6 一个电路含有一个2 输入与门（AND2），其每个输入/输出端上都连接了一个反相器；画出该电路的逻辑图，写出其真值表；能否将该电路简化？解：电路图和真值表如下：由真值表可以看出，该电路与一个2 输入或门（OR2）相同。第2 章习题参考答案:2.2 将下面的八进制数转换成二进制数和十六进制数。(a) 12348=1 010 011 1002=29C16(b) 1746378=1 111 100 110 011 1112=F99F16(c) 3655178=11 110 101 101 001 1112=1EB4F16(d) 25353218=10 101 011 101 011 010 0012=ABAD116(e) 7436.118=111 100 011 110.001 0012=F1E.2416(f) 45316.74748=100 101 011 001 110.111 100 111 12=4ACE.F2C162.3 将下面的十六进制数转换为二进制数和八进制数。(a) 102316=1 0000 0010 00112=100438(b) 7E6A16=111 1110 0110 10102=771528(c) ABCD16=1010 1011 1100 11012=1257158(d) C35016=1100 0011 0101 00002=1415208(e)9E36.7A16=1001 1110 00110110.0111 10102=117066.3648(f)DEAD.BEEF16=1101 1110 1010 1101.1011 1110 1110 11112=157255.57567482.5 将下面的数转换成十进制数。(a) 11010112=107 (b) 1740038=63491 (c) 101101112=183(d) 67.248=55.3125 (e)10100.11012=20.8125 (f)F3A516=62373(g) 120103=138 (h) AB3D16=43837 (i) 71568=3694(j) 15C.3816=348.218752.6 完成下面的数制转换。(a) 125= 1 111 1012 (b) 3489= 66418 (c) 209= 11 010 0012(d) 9714= 227628 (e) 132= 10 000 1002 (f) 23851= 5D2B16(g) 727= 104025 (h) 57190=DF6616 (i) 1435=26338(j) 65113=FE59162.7 将下面的二进制数相加，指出所有的进位：(a) S：1001101 C：100100(b) S: 1010001 C: 1011100(c) S: 101000000 C: 111111110(d) S: 11011111 C: 110000002.8 利用减法而不是加法重复训练题2.7，指出所有的借位而不是进位：(a) D：011 001 B：110000 (b) D：111 101 B：1110000(c) D：10000110 B：00111000 (d) D：1101101 B：111100102.11 写出下面每个十进制数的8 位符号－数值，二进制补码，二进制反码表示。(a) +25 原码: 0001 1001 反码: 0001 1001 补码: 0001 1001(b) +120 0111 1000 0111 1000 0111 1000(c) +82 0101 0010 0101 0010 0101 0010(d) –42 10101010 1101...
