数字逻辑电路实验VIP专享

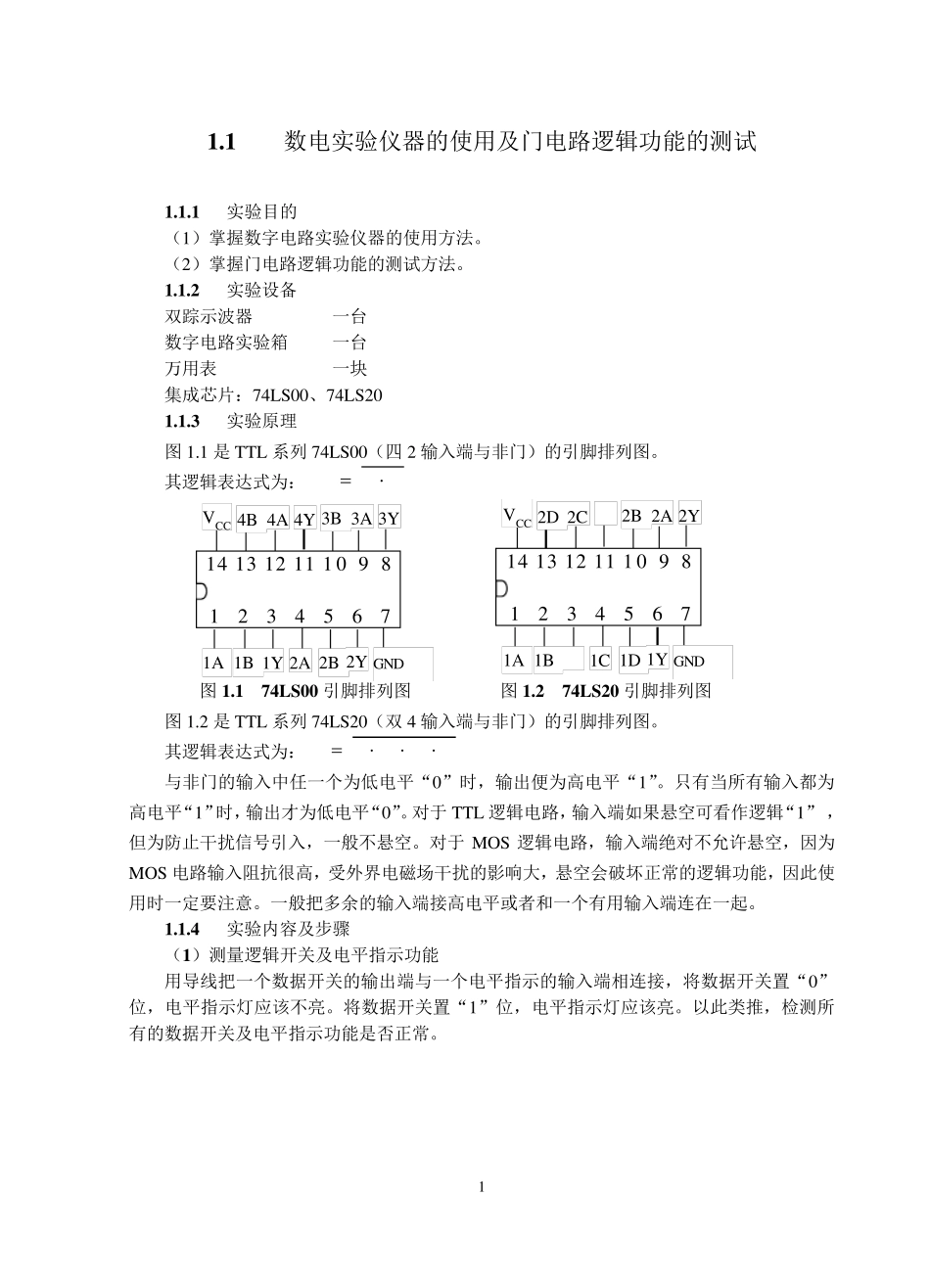

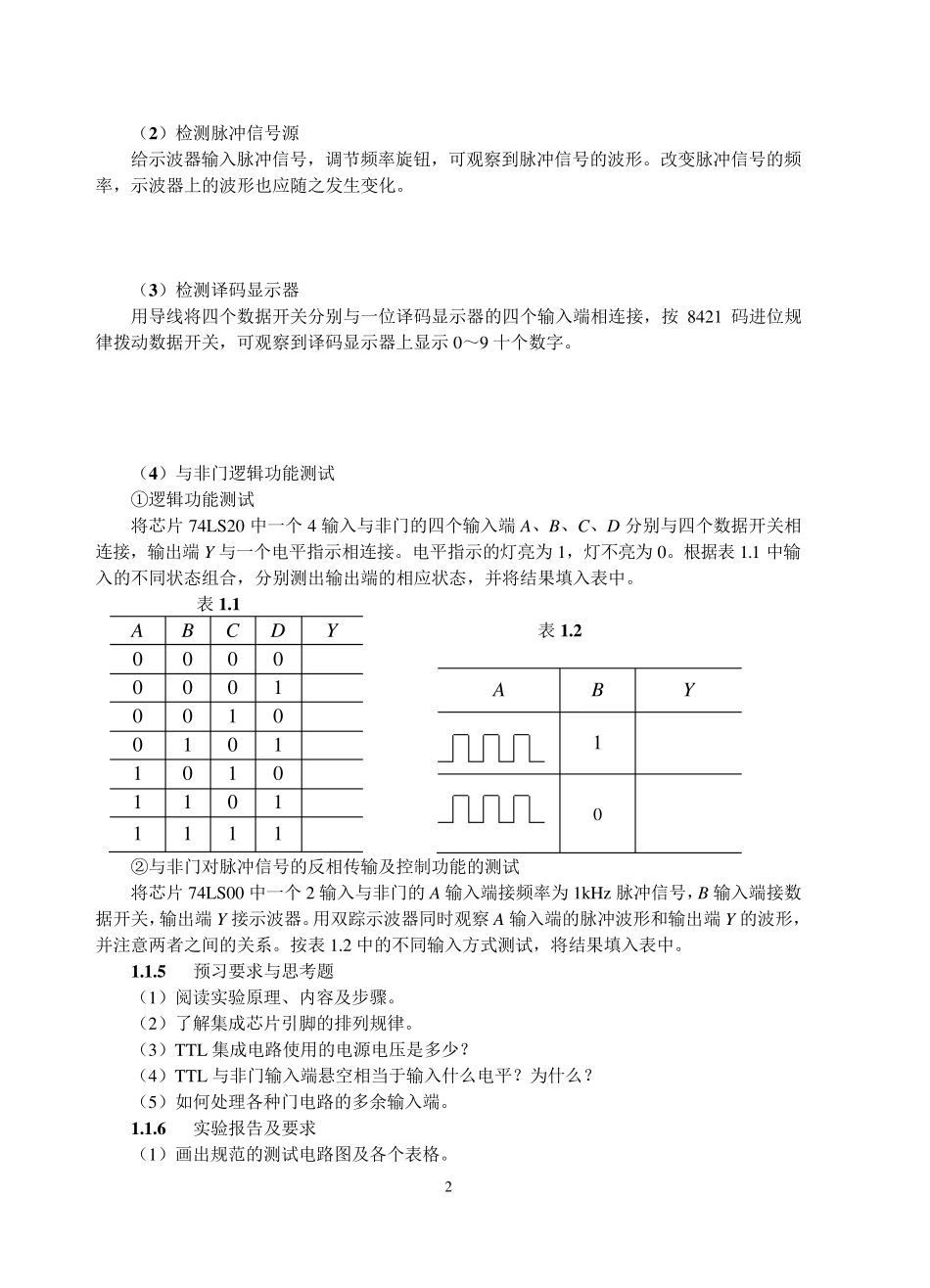

1 1.1 数电实验仪器的使用及门电路逻辑功能的测试 1.1.1 实验目的 （1）掌握数字电路实验仪器的使用方法。 （2）掌握门电路逻辑功能的测试方法。 1.1.2 实验设备 双踪示波器 一台 数字电路实验箱 一台 万用表 一块 集成芯片：74LS00、74LS20 1.1.3 实验原理 图1.1 是TTL 系列74LS00（四2 输入端与非门）的引脚排列图。 其逻辑表达式为： YA B 图1.1 74LS00 引脚排列图 图1.2 74LS20 引脚排列图 图1.2 是TTL 系列74LS20（双4 输入端与非门）的引脚排列图。 其逻辑表达式为：YA B C D 与非门的输入中任一个为低电平“0”时，输出便为高电平“1”。只有当所有输入都为高电平“1”时，输出才为低电平“0”。对于 TTL 逻辑电路，输入端如果悬空可看作逻辑“1” ，但为防止干扰信号引入，一般不悬空。对于 MOS 逻辑电路，输入端绝对不允许悬空，因为MOS 电路输入阻抗很高，受外界电磁场干扰的影响大，悬空会破坏正常的逻辑功能，因此使用时一定要注意。一般把多余的输入端接高电平或者和一个有用输入端连在一起。 1.1.4 实验内容及步骤 （1）测量逻辑开关及电平指示功能 用导线把一个数据开关的输出端与一个电平指示的输入端相连接，将数据开关置“0”位，电平指示灯应该不亮。将数据开关置“1”位，电平指示灯应该亮。以此类推，检测所有的数据开关及电平指示功能是否正常。 V CC 4B 4Y 4A 3B 3Y 3A 14 13 12 11 1 0 9 8 1 2 3 4 5 6 7 1A 1B 2A 1Y 2B GND 2Y V CC 2D 2C 2B 2Y 2A 14 13 12 11 1 0 9 8 1 2 3 4 5 6 7 1A 1B 1C 1D GND 1Y 2 （2 ）检测脉冲信号源 给示波器输入脉冲信号，调节频率旋钮，可观察到脉冲信号的波形。改变脉冲信号的频率，示波器上的波形也应随之发生变化。 （3 ）检测译码显示器 用导线将四个数据开关分别与一位译码显示器的四个输入端相连接，按8421 码进位规律拨动数据开关，可观察到译码显示器上显示0～9 十个数字。 （4 ）与非门逻辑功能测试 ①逻辑功能测试 将芯片 74LS20 中一个4 输入与非门的四个输入端A、B、C、D 分别与四个数据开关相连接，输出端Y与一个电平指示相连接。电平指示的灯亮为 1，灯不亮为 0。根据表 1.1 中输入的不同状态组合，分别测出输出端的相应状态，并将结果填入表中。 表 1 .1 表 1 .2 A B Y 1 0 ②与非门对脉冲信号的反相传输及控...
