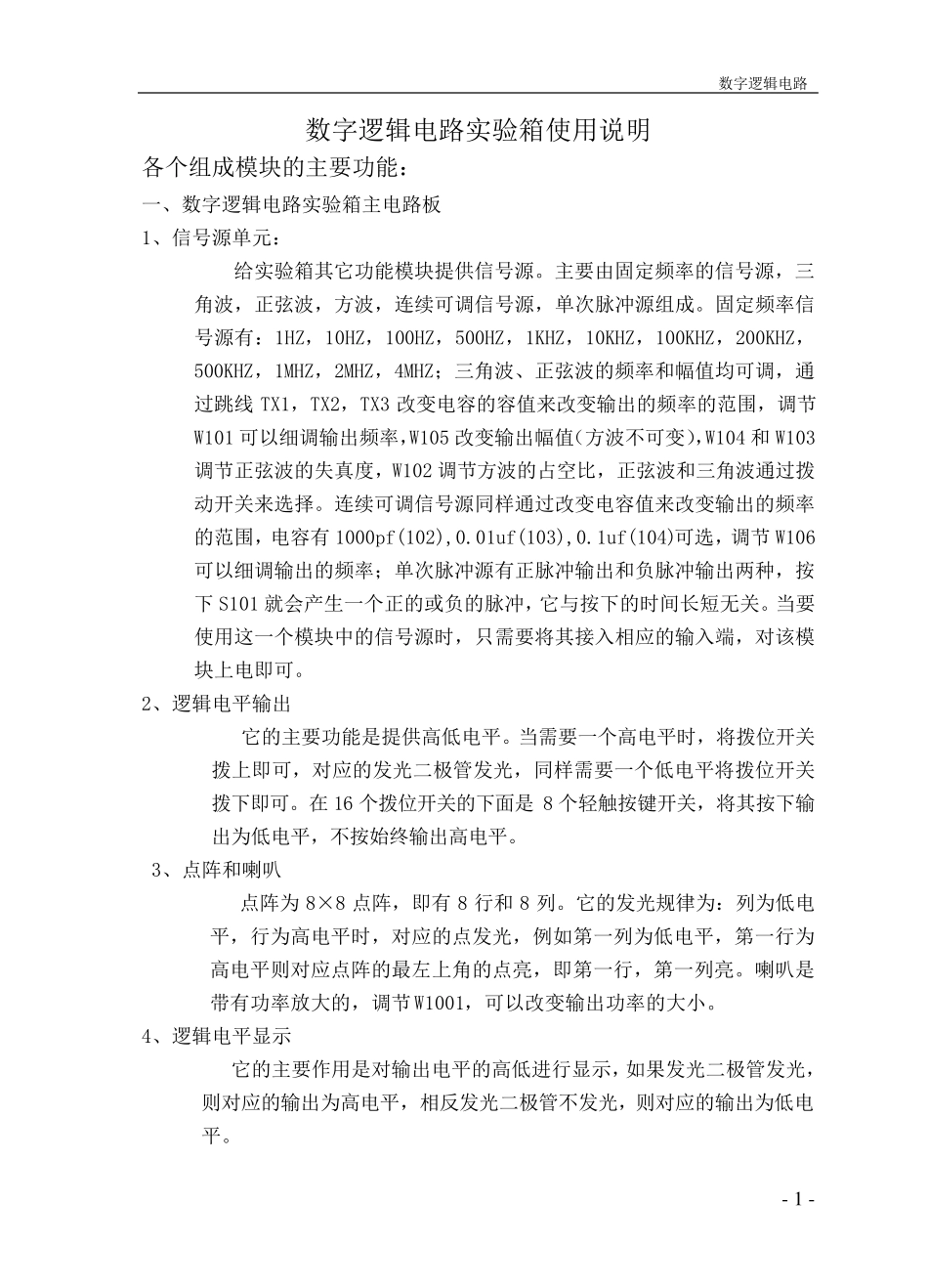

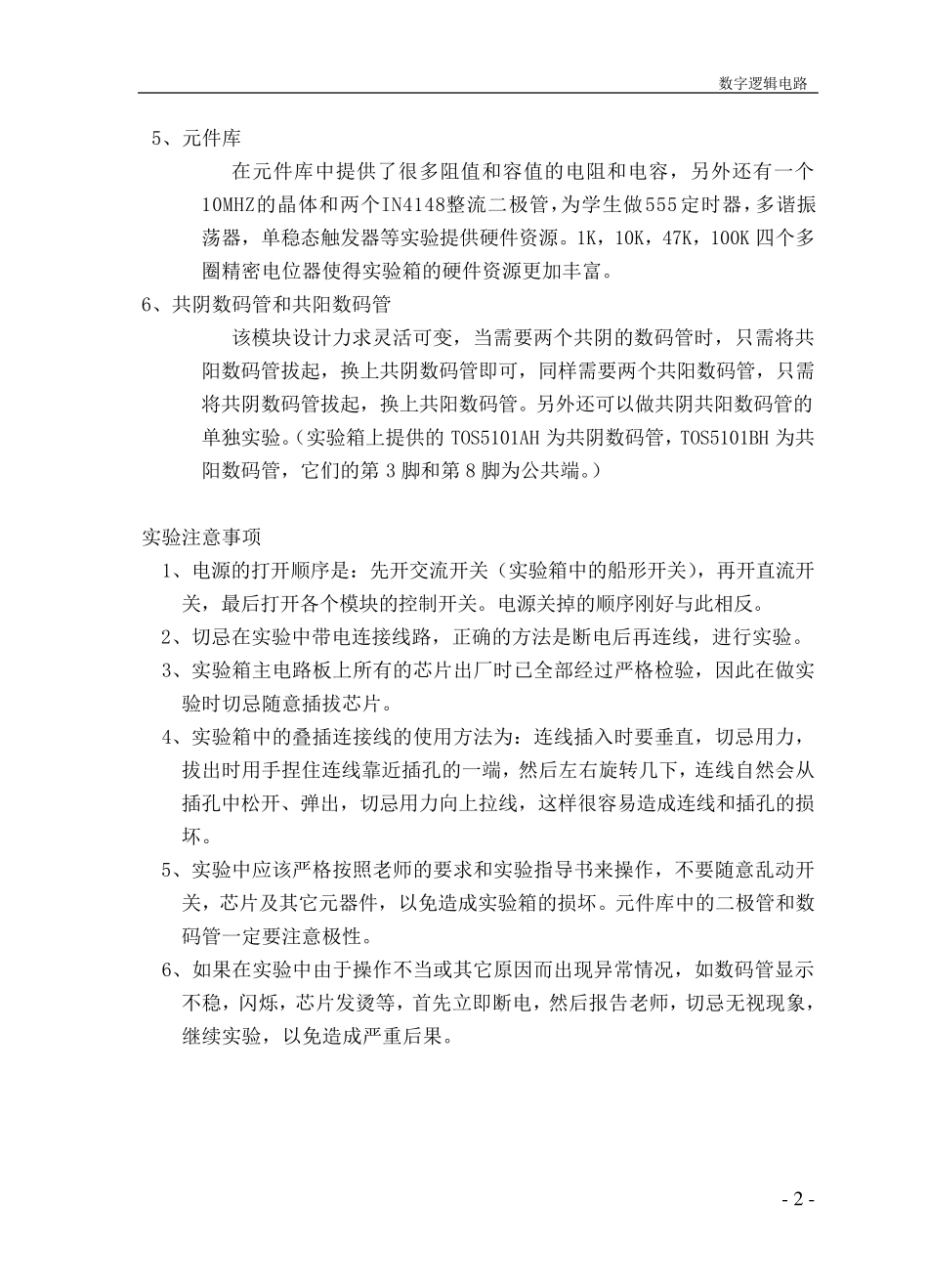

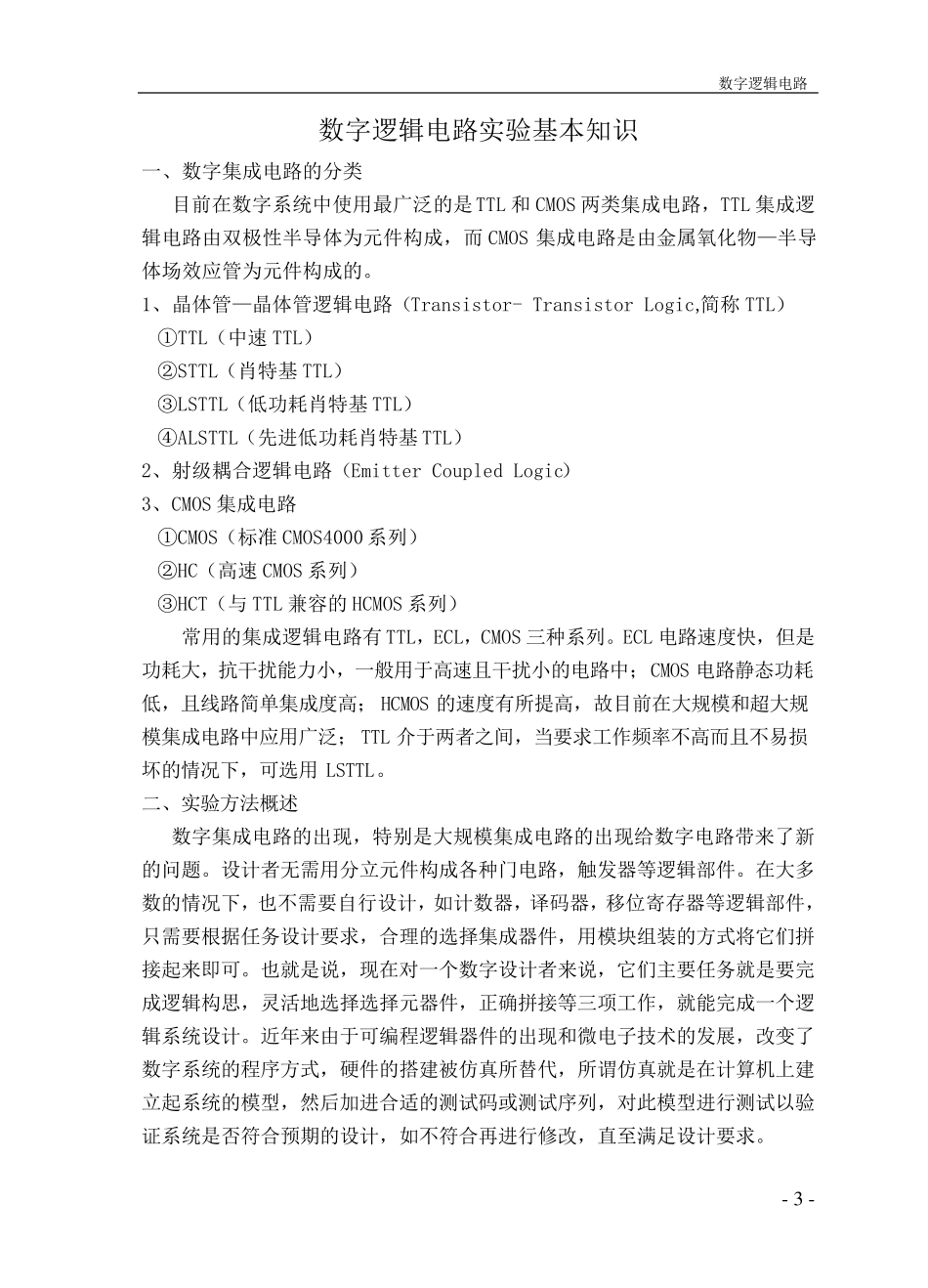

数 字 逻 辑 电 路 - 1 - 数 字 逻 辑 电 路 实 验 箱 使 用 说 明 各 个 组 成 模 块 的 主 要 功 能 ： 一 、 数 字 逻 辑 电 路 实 验 箱 主 电 路 板 1、 信 号 源 单 元 ： 给 实 验 箱 其 它 功 能 模 块 提 供 信 号 源 。 主 要 由 固 定 频 率 的 信 号 源 ， 三角 波 ， 正 弦 波 ， 方 波 ， 连 续 可 调 信 号 源 ， 单 次 脉 冲 源 组 成 。 固 定 频 率 信号 源 有 ： 1HZ， 10HZ， 100HZ， 500HZ， 1KHZ， 10KHZ， 100KHZ， 200KHZ，500KHZ， 1MHZ， 2MHZ， 4MHZ； 三 角 波 、 正 弦 波 的 频 率 和 幅 值 均 可 调 ， 通过 跳 线TX1， TX2， TX3 改 变 电 容 的 容 值 来 改 变 输 出 的 频 率 的 范 围 ， 调 节W101 可 以 细 调 输 出 频 率 ，W105 改 变 输 出 幅 值（ 方 波 不 可 变 ），W104 和 W103调 节 正 弦 波 的 失 真 度 ， W102 调 节 方 波 的 占 空 比 ， 正 弦 波 和 三 角 波 通 过 拨动 开 关 来 选 择 。 连 续 可 调 信 号 源 同 样 通 过 改 变 电 容 值 来 改 变 输 出 的 频 率的 范 围 ， 电 容 有 1000pf(102),0.01uf(103),0.1uf(104)可 选 ， 调 节 W106可 以 细 调 输 出 的 频 率 ； 单 次 脉 冲 源 有 正 脉 冲 输 出 和 负 脉 冲 输 出 两 种 ， 按下 S101 就 会 产 生 一 个 正 的 或 负 的 脉 冲 ， 它 与 按 下 的 时 间 长 短 无 关 。 当 要使 用 这 一 个 模 块 中 的 信 号 源 时 ， 只 需 要 将 其 接 入 相 应 的 输 入 端 ， 对 该 模块 上 电 即 可 。 2、 逻 辑 电 平 输 出 它 的 主 要 功 能 是提 供 高低电 平 。 当 需 要 一 个 高电 平 时 ， 将 拨 位开 关拨 上 即 可 ， 对 应 的 发光二极管发光， 同 样 需 要 一 个 低电 平 将 拨 位开 关拨 下 即 可 。 在16 个 拨 位开 关 的 下 面是8 个 轻触按 键开 关 ， 将 其 按 下 输出 为低电 平 ， 不 按 始终输 出 高电 平 。 3、 点阵和 喇叭 点阵...
