数字集成电路的分类

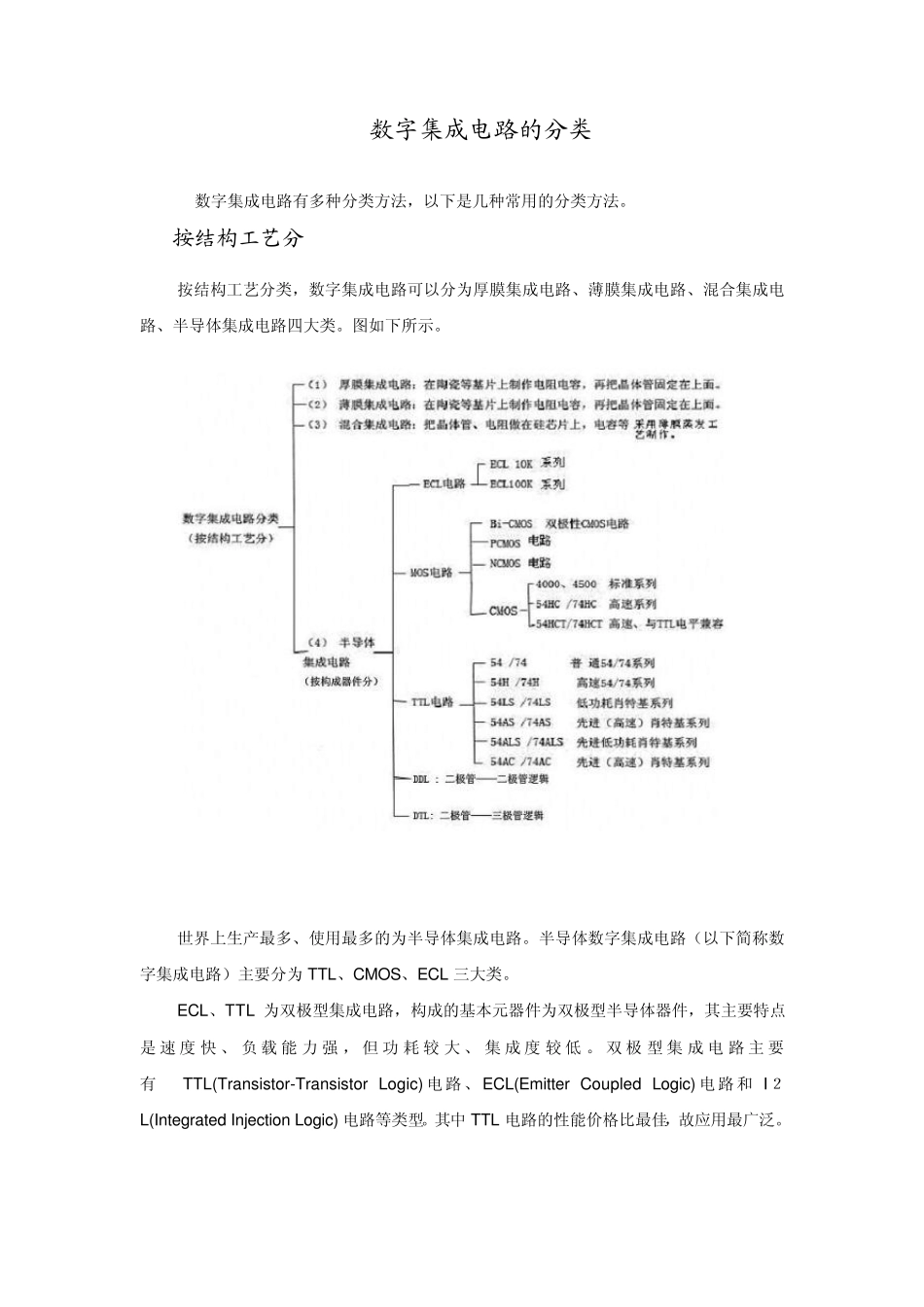

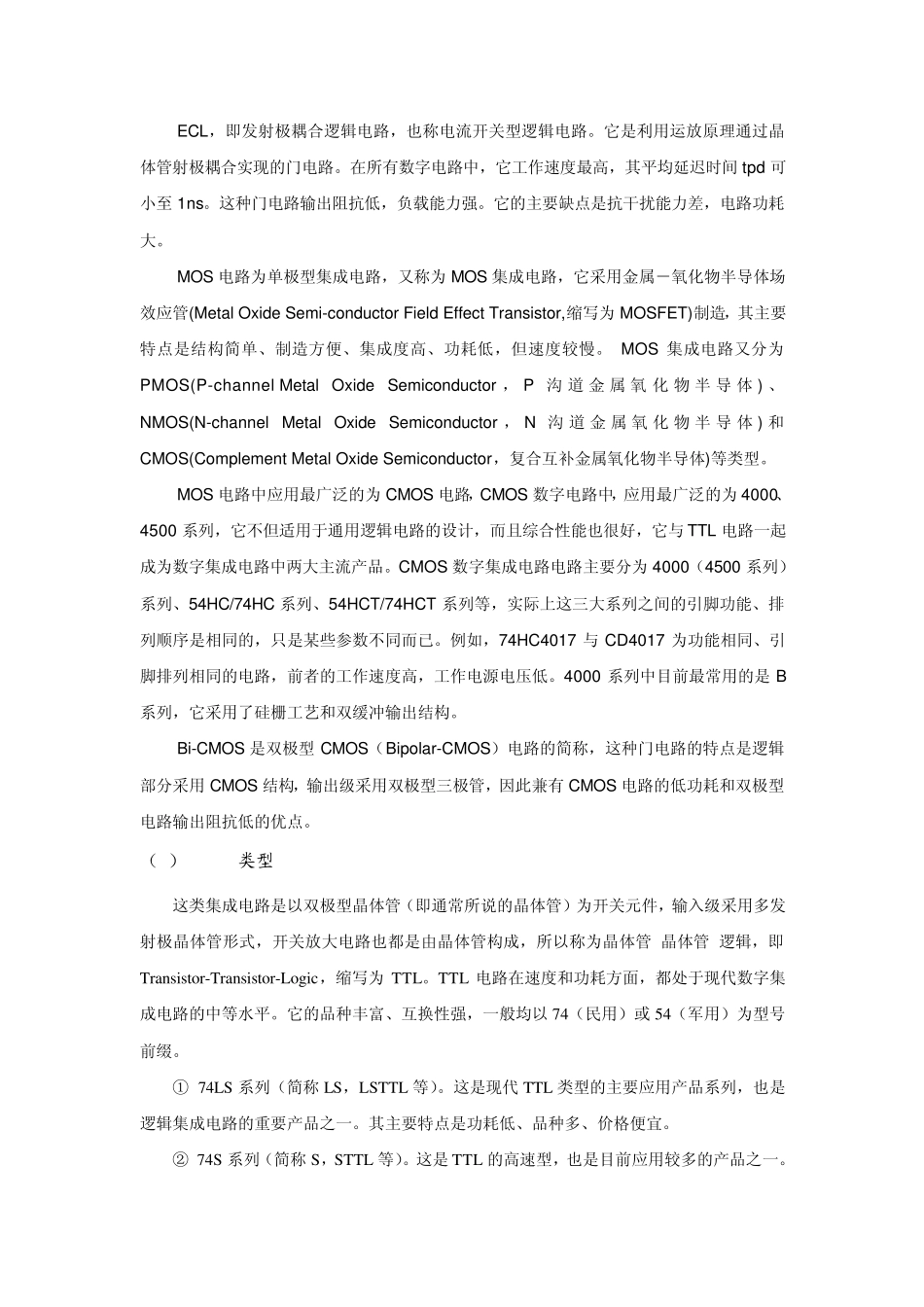

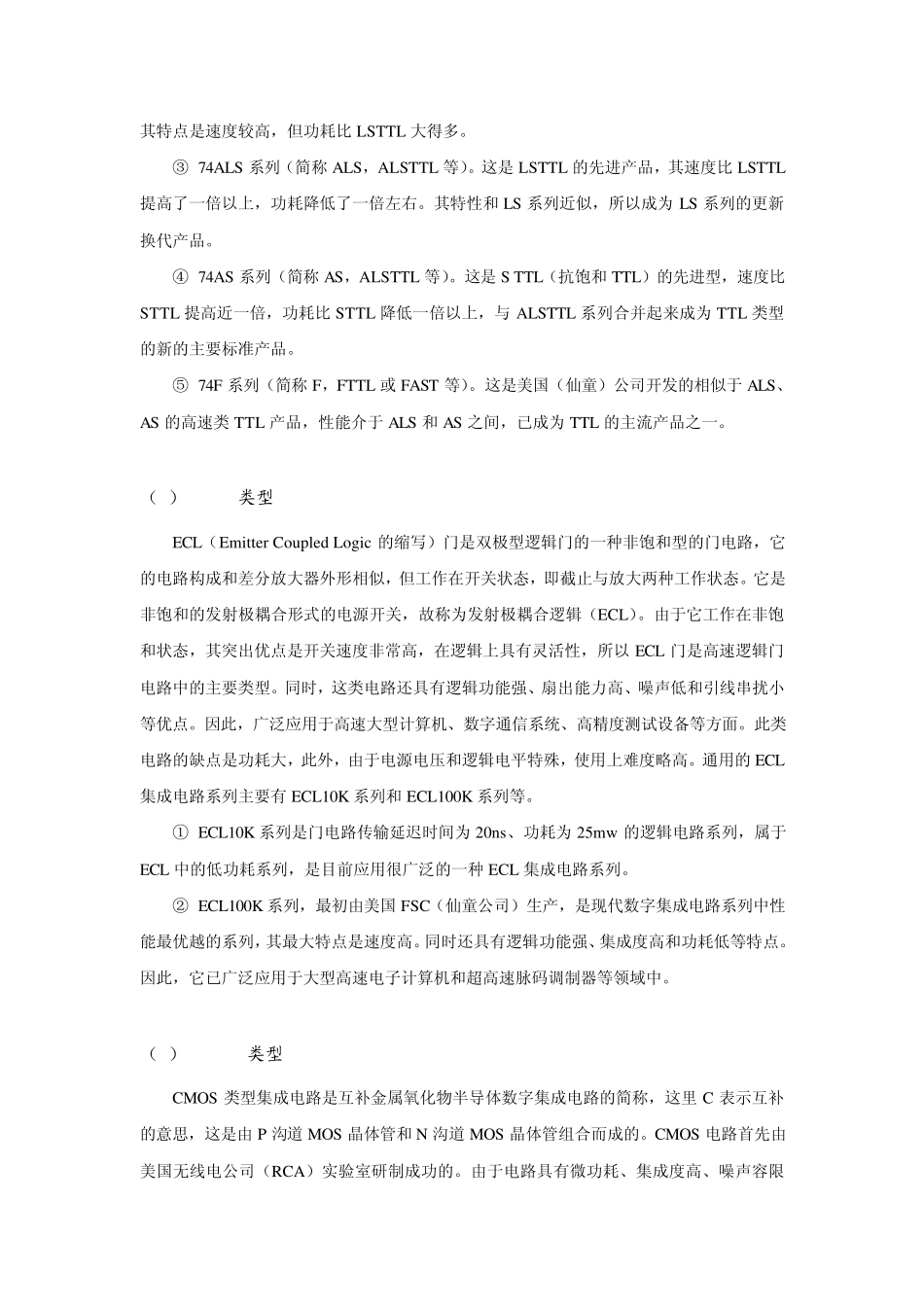

数字集成电路的分类 数字集成电路有多种分类方法，以下是几种常用的分类方法。 1. 按结构工艺分 按结构工艺分类，数字集成电路可以分为厚膜集成电路、薄膜集成电路、混合集成电路、半导体集成电路四大类。图如下所示。 世界上生产最多、使用最多的为半导体集成电路。半导体数字集成电路（以下简称数字集成电路）主要分为TTL、CMOS、ECL 三大类。 ECL、TTL 为双极型集成电路，构成的基本元器件为双极型半导体器件，其主要特点是速 度 快 、 负 载 能 力 强 ，但 功 耗 较 大 、 集成度 较 低 。双 极 型 集成电路主 要有 TTL(Transistor-Transistor Logic) 电路、ECL(Emitter Cou pled Logic) 电路和 I２L(Integrated Injection Logic) 电路等类型。其中 TTL 电路的性能价格比最佳，故应用最广泛。 ECL，即发射极耦合逻辑电路，也称电流开关型逻辑电路。它是利用运放原理通过晶体管射极耦合实现的门电路。在所有数字电路中，它工作速度最高，其平均延迟时间 tpd 可小至 1ns。这种门电路输出阻抗低，负载能力强。它的主要缺点是抗干扰能力差，电路功耗大。 MOS 电路为单极型集成电路，又称为 MOS 集成电路，它采用金属－氧化物半导体场效应管(Metal Oxide Semi-conductor Field Effect Transistor,缩写为 MOSFET)制造，其主要特点是结构简单、制造方便、集成度高、功耗低，但速度较慢。 MOS 集成电路又分为PMOS(P-channel Metal Oxide Semiconductor ， P 沟 道 金 属 氧 化 物 半 导 体 ) 、NMOS(N-channel Metal Oxide Semiconductor ， N 沟 道 金 属 氧 化 物 半 导 体 ) 和CMOS(Complement Metal Oxide Semiconductor，复合互补金属氧化物半导体)等类型。 MOS 电路中应用最广泛的为 CMOS 电路，CMOS 数字电路中，应用最广泛的为 4000、4500 系列，它不但适用于通用逻辑电路的设计，而且综合性能也很好，它与TTL 电路一起成为数字集成电路中两大主流产品。CMOS 数字集成电路电路主要分为 4000（4500 系列）系列、54HC/74HC 系列、54HCT/74HCT 系列等，实际上这三大系列之间的引脚功能、排列顺序是相同的，只是某些参数不同而已。例如，74HC4017 与CD4017 为功能相同、引脚排列相同的电路，前者的工作速度高，工作电源电压低。4000 系列中目前最常用的是 B系列，它采用了硅栅工艺和双缓冲输出结构。 Bi-CMOS 是双极型 CMOS...
