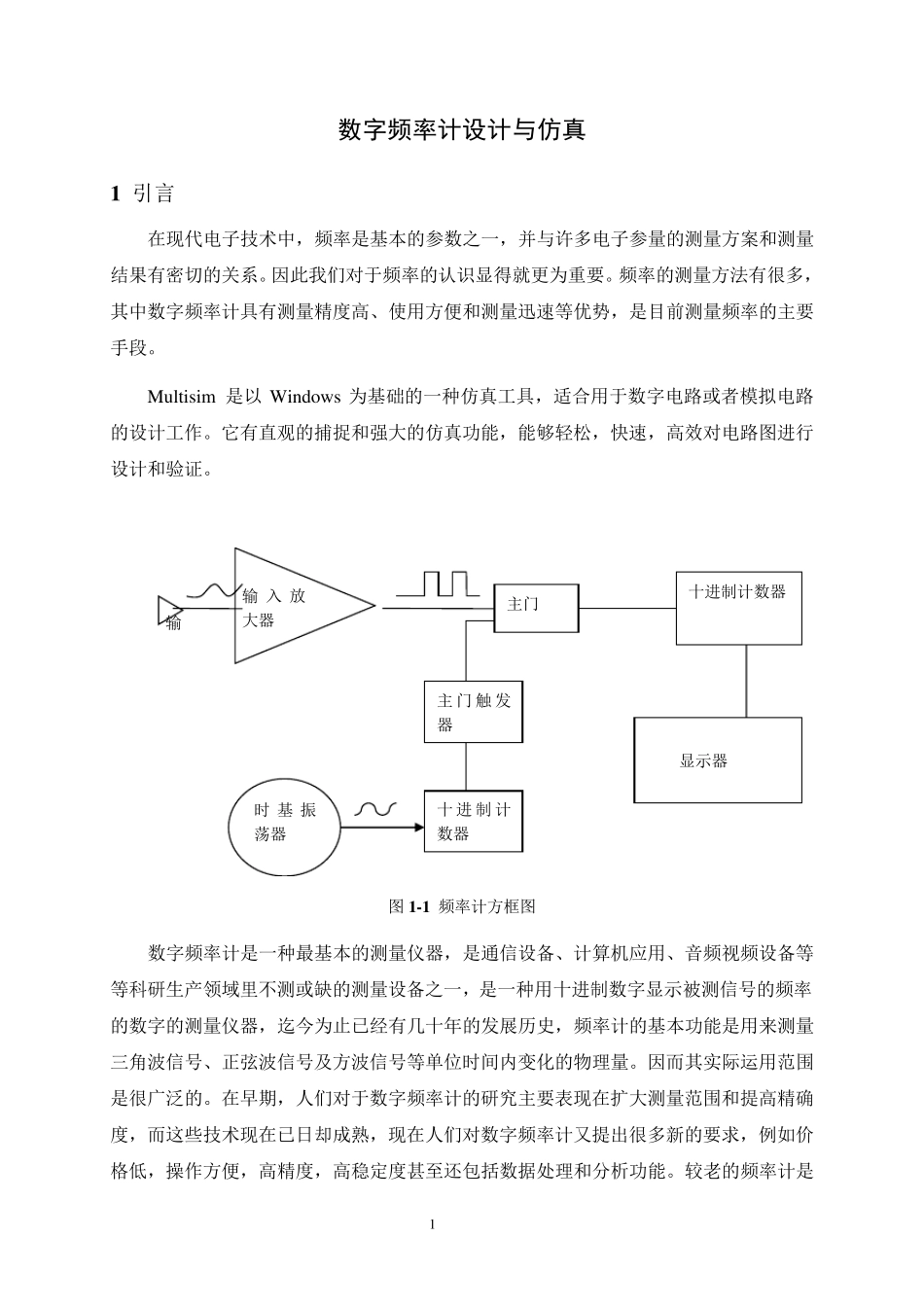

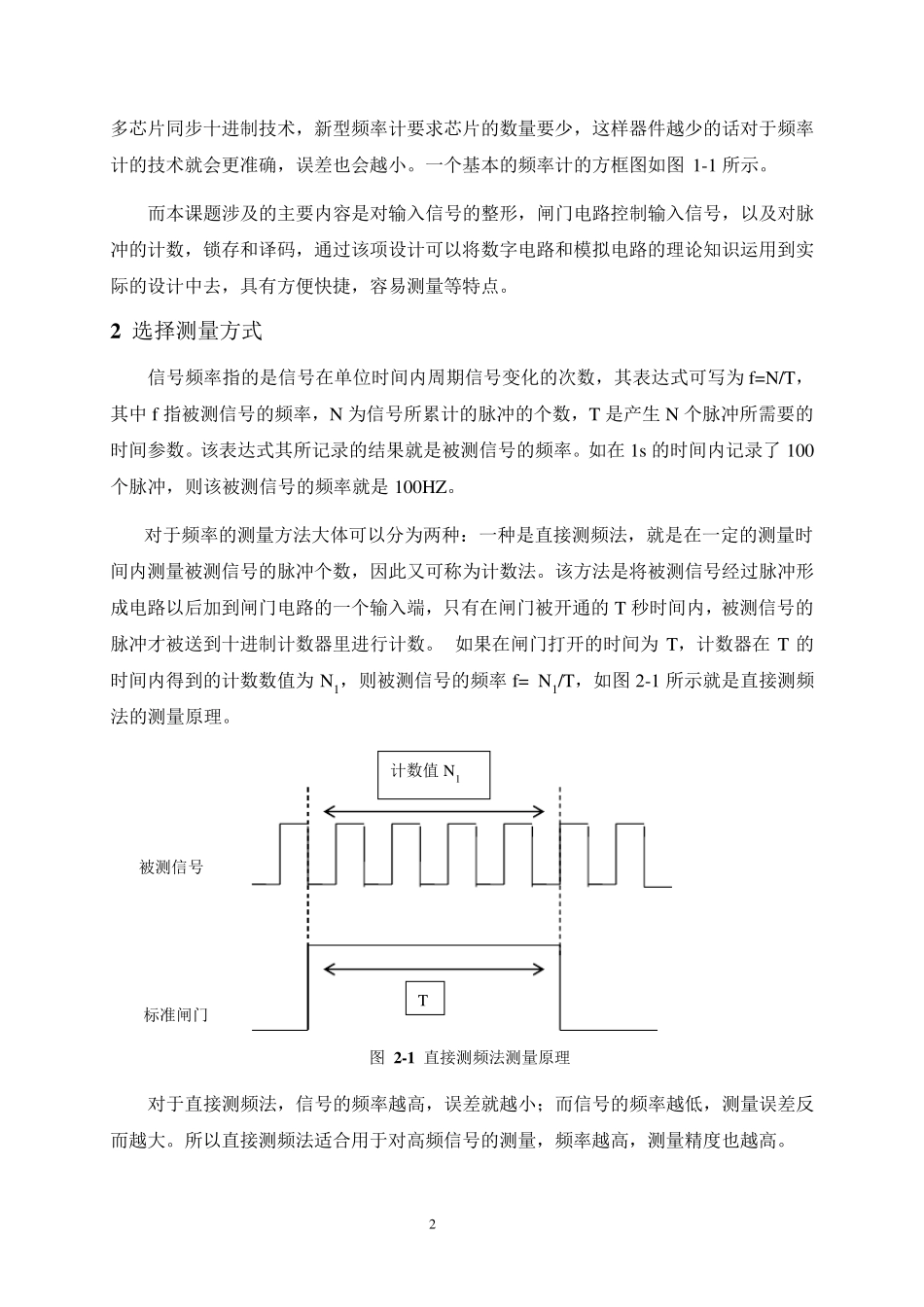

1 数字频率计设计与仿真 1 引言 在现代电子技术中，频率是基本的参数之一，并与许多电子参量的测量方案和测量结果有密切的关系。因此我们对于频率的认识显得就更为重要。频率的测量方法有很多，其中数字频率计具有测量精度高、使用方便和测量迅速等优势，是目前测量频率的主要手段。 Multisim 是以 Window s 为基础的一种仿真工具，适合用于数字电路或者模拟电路的设计工作。它有直观的捕捉和强大的仿真功能，能够轻松，快速，高效对电路图进行设计和验证。 图 1 -1 频率计方框图 数字频率计是一种最基本的测量仪器，是通信设备、计算机应用、音频视频设备等等科研生产领域里不测或缺的测量设备之一，是一种用十进制数字显示被测信号的频率的数字的测量仪器，迄今为止已经有几十年的发展历史，频率计的基本功能是用来测量三角波信号、正弦波信号及方波信号等单位时间内变化 的物 理 量。因而 其实 际 运 用范 围是很广 泛 的。在早 期 ，人 们对于数字频率计的研究 主要表 现在扩 大测量范 围 和提 高精确度，而 这 些 技术现在已日 却 成 熟 ，现在人 们对数字频率计又 提 出 很多新 的要求 ，例 如 价格 低 ，操 作方便，高精度，高稳 定 度甚 至 还 包 括 数据 处 理 和分 析 功能。较 老 的频率计是输主门 十进制计数器 显示器 主 门 触 发器 十进 制计数器 时基振荡 器 输入放大器 2 多芯片同步十进制技术，新型频率计要求芯片的数量要少，这样器件越少的话对于频率计的技术就会更准确，误差也会越小。一个基本的频率计的方框图如图 1-1 所示。 而本课题涉及的主要内容是对输入信号的整形，闸门电路控制输入信号，以及对脉冲的计数，锁存和译码，通过该项设计可以将数字电路和模拟电路的理论知识运用到实际的设计中去，具有方便快捷，容易测量等特点。 2 选择测量方式 信号频率指的是信号在单位时间内周期信号变化的次数，其表达式可写为 f=N/T，其中 f 指被测信号的频率，N 为信号所累计的脉冲的个数，T 是产生N 个脉冲所需要的时间参数。该表达式其所记录的结果就是被测信号的频率。如在 1s 的时间内记录了100个脉冲，则该被测信号的频率就是 100HZ。 对于频率的测量方法大体可以分为两种：一种是直接测频法，就是在一定的测量时间内测量被测信号的脉冲个数，因此又可称为计数法。该方法是将被测信号经过脉冲形成电路以后加到闸门电路的一...
