数字频率计的设计

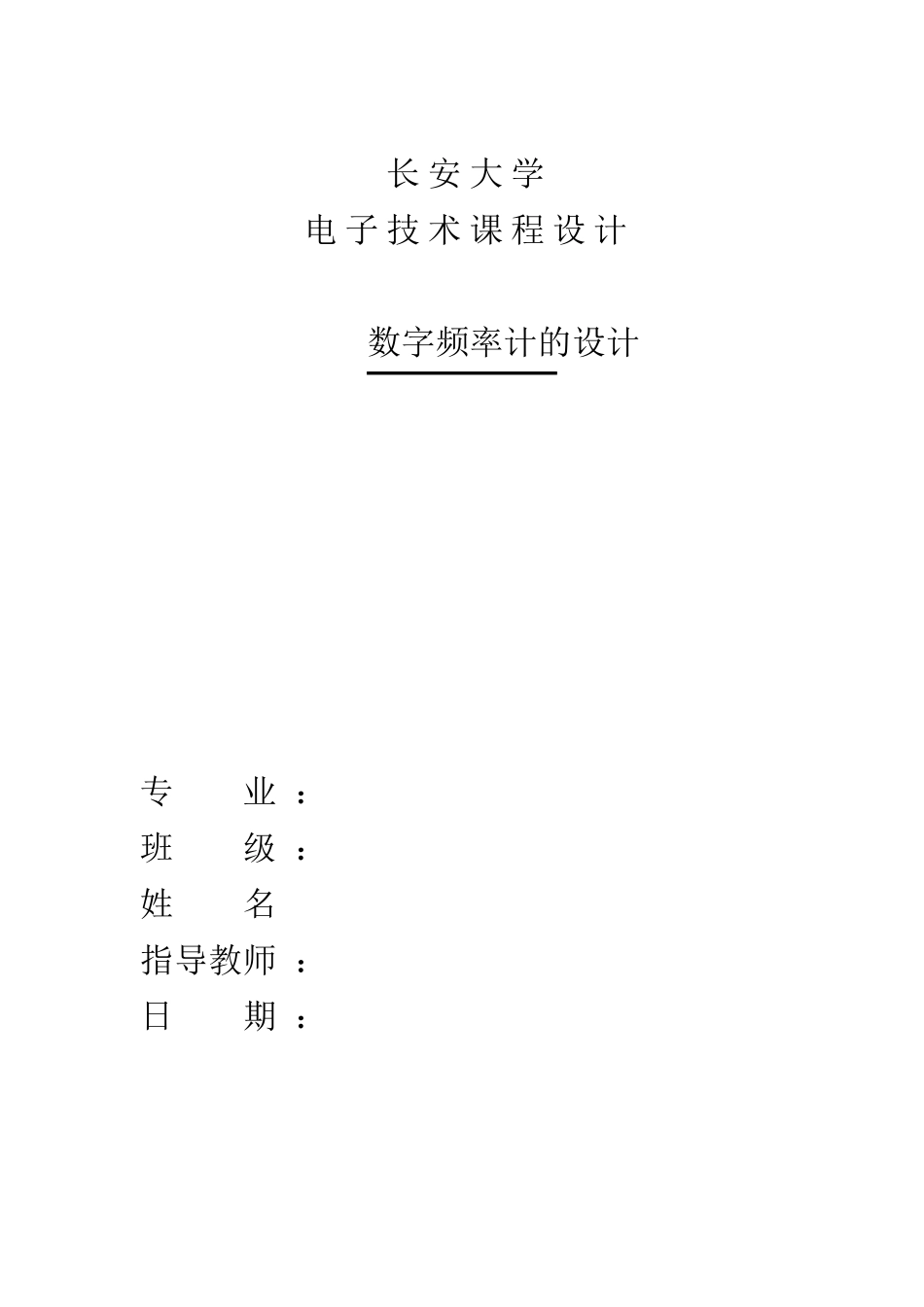

数字频率计的设计_第1页
1/24

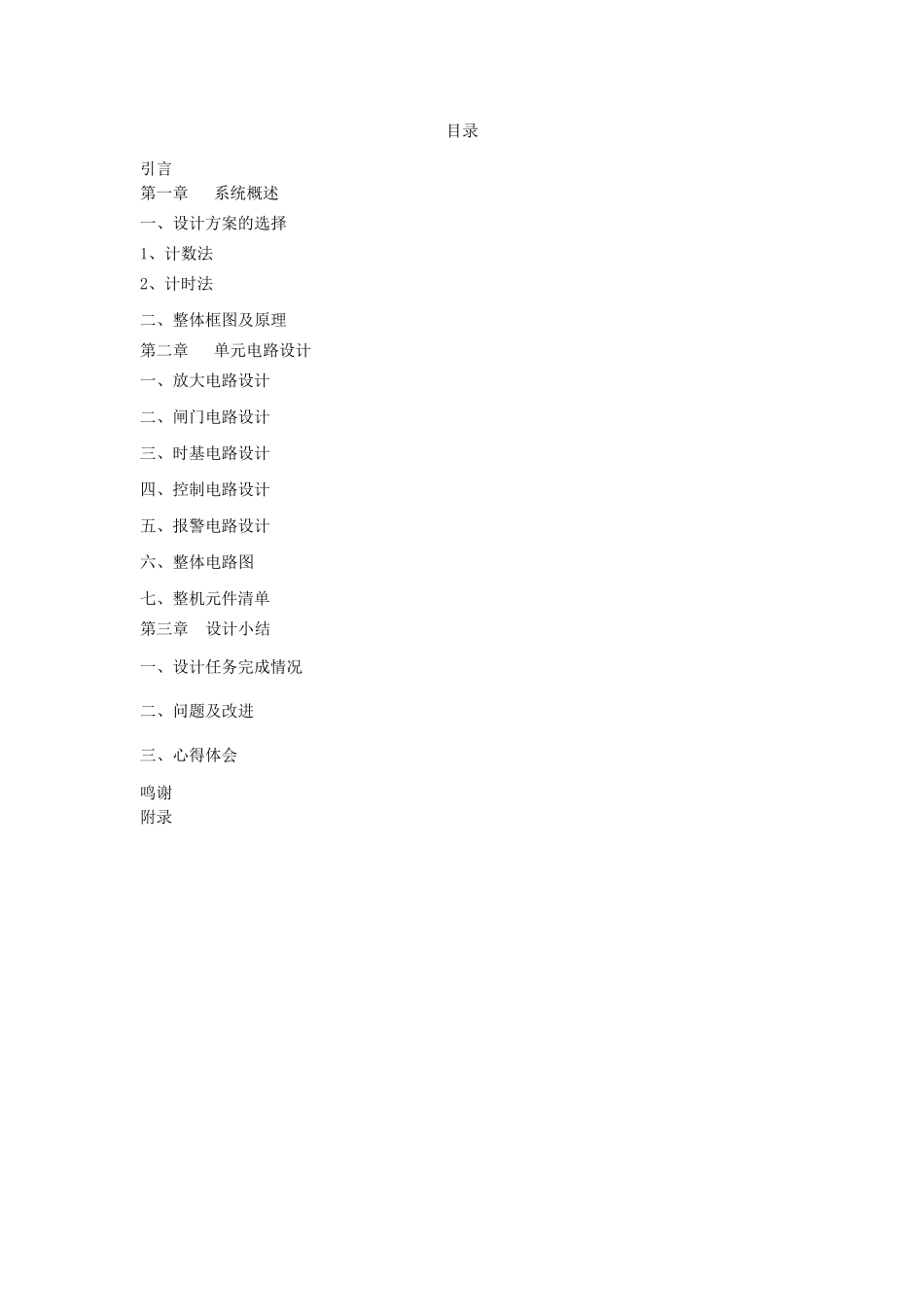

数字频率计的设计_第2页
2/24

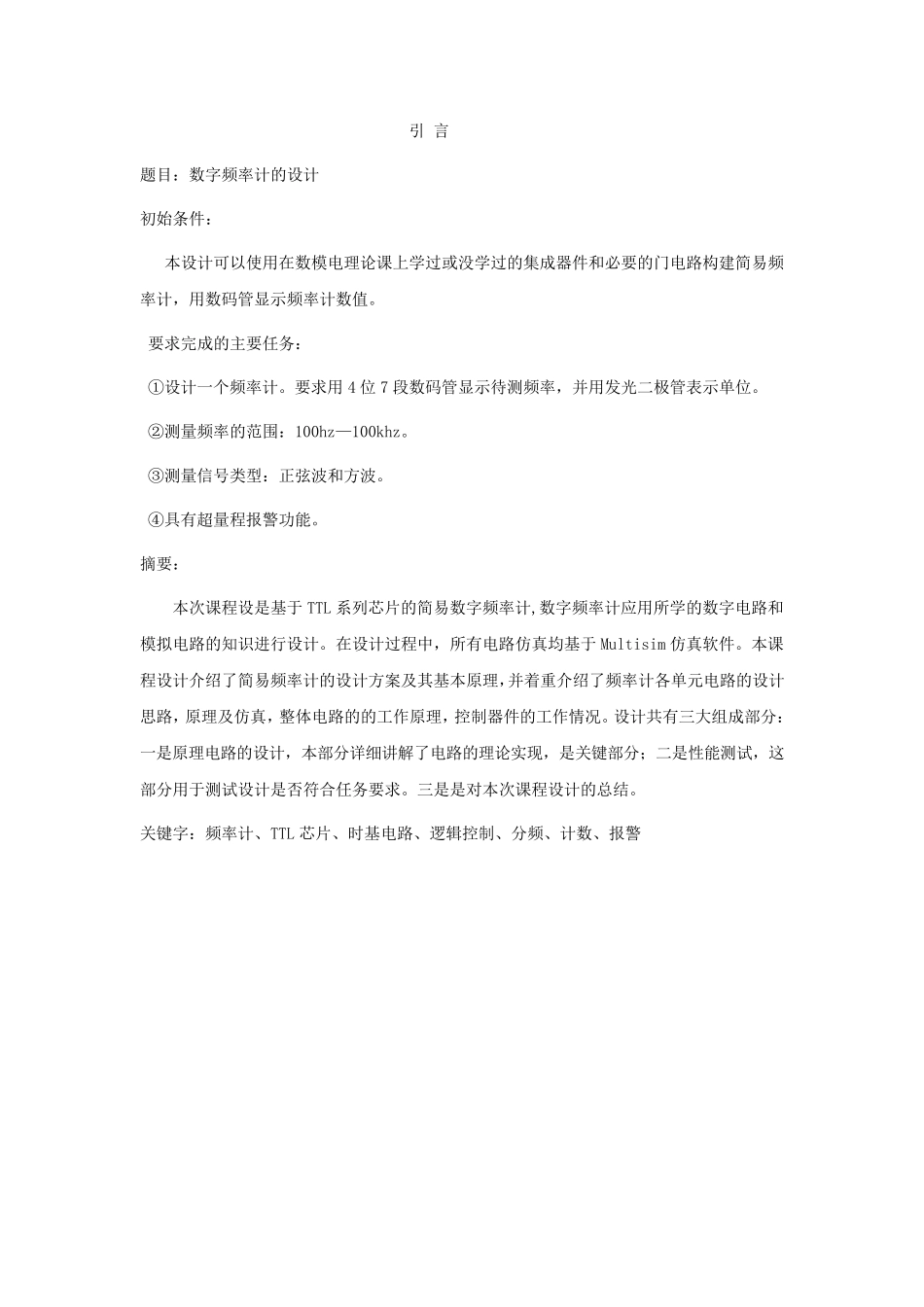

数字频率计的设计_第3页
3/24
长 安 大 学 电 子 技 术 课 程 设 计 数字频率计的设计 专 业 : 班 级 : 姓 名 指导教师 : 日 期 : 目录 引言 第一章 系统概述 一、设计方案的选择 1、计数法 2、计时法 二、整体框图及原理 第二章 单元电路设计 一、放大电路设计 二、闸门电路设计 三、时基电路设计 四、控制电路设计 五、报警电路设计 六、整体电路图 七、整机元件清单 第三章 设计小结 一、设计任务完成情况 二、问题及改进 三、心得体会 鸣谢 附录 引 言 题目:数字频率计的设计 初始条件: 本设计可以使用在数模电理论课上学过或没学过的集成器件和必要的门电路构建简易频率计,用数码管显示频率计数值。 要求完成的主要任务: ①设计一个频率计。要求用4 位7 段数码管显示待测频率,并用发光二极管表示单位。 ②测量频率的范围:100hz—100khz。 ③测量信号类型:正弦波和方波。 ④具有超量程报警功能。 摘要: 本次课程设是基于 TTL 系列芯片的简易数字频率计,数字频率计应用所学的数字电路和模拟电路的知识进行设计。在设计过程中,所有电路仿真均基于 Multisim 仿真软件。本课程设计介绍了简易频率计的设计方案及其基本原理,并着重介绍了频率计各单元电路的设计思路,原理及仿真,整体电路的的工作原理,控制器件的工作情况。设计共有三大组成部分:一是原理电路的设计,本部分详细讲解了电路的理论实现,是关键部分;二是性能测试,这部分用于测试设计是否符合任务要求。三是是对本次课程设计的总结。 关键字:频率计、TTL 芯片、时基电路、逻 辑 控制、分频、计数、报警 第一章 系统概述 一、设计方案的选择 信号的频率就是信号在单位时间内所产生的脉冲个数,其表达式为f=N/T,其中f 为被测信号的频率,N 为计数器所累计的脉冲个数,T 为产生N 个脉冲所需的时间。计数器所记录的结果,就是被测信号的频率。如在1s 内记录1000 个脉冲,则被测信号的频率为1000HZ。 测量频率的基本方法有两种:计数法和计时法,或称测频法和测周期法。 1、计数法 计数法是将被测信号通过一个定时闸门加到计数器进行计数的方法,如果闸门打开的时间为T,计数器得到的计数值为N1,则被测频率为f=N1/T。改变时间T,则可改变测量频率范围。如图(1-1-1) 计数值N1T被测信号标准闸门 图 1-1-1 测频法测量原理 设在T 期间,计数器的精确计数值应为N,根据计数器的计数特性可知,N1 的绝对误...
