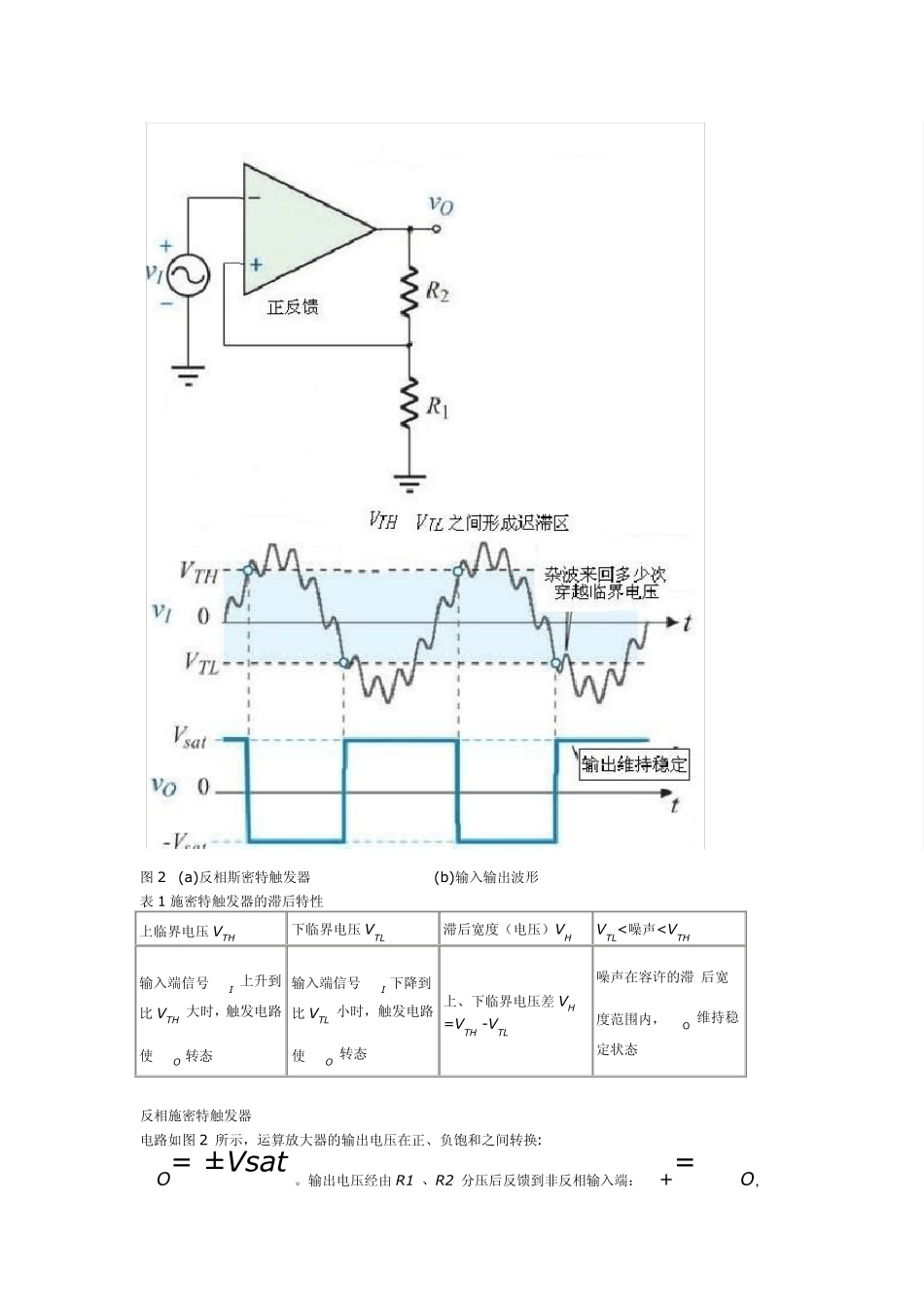

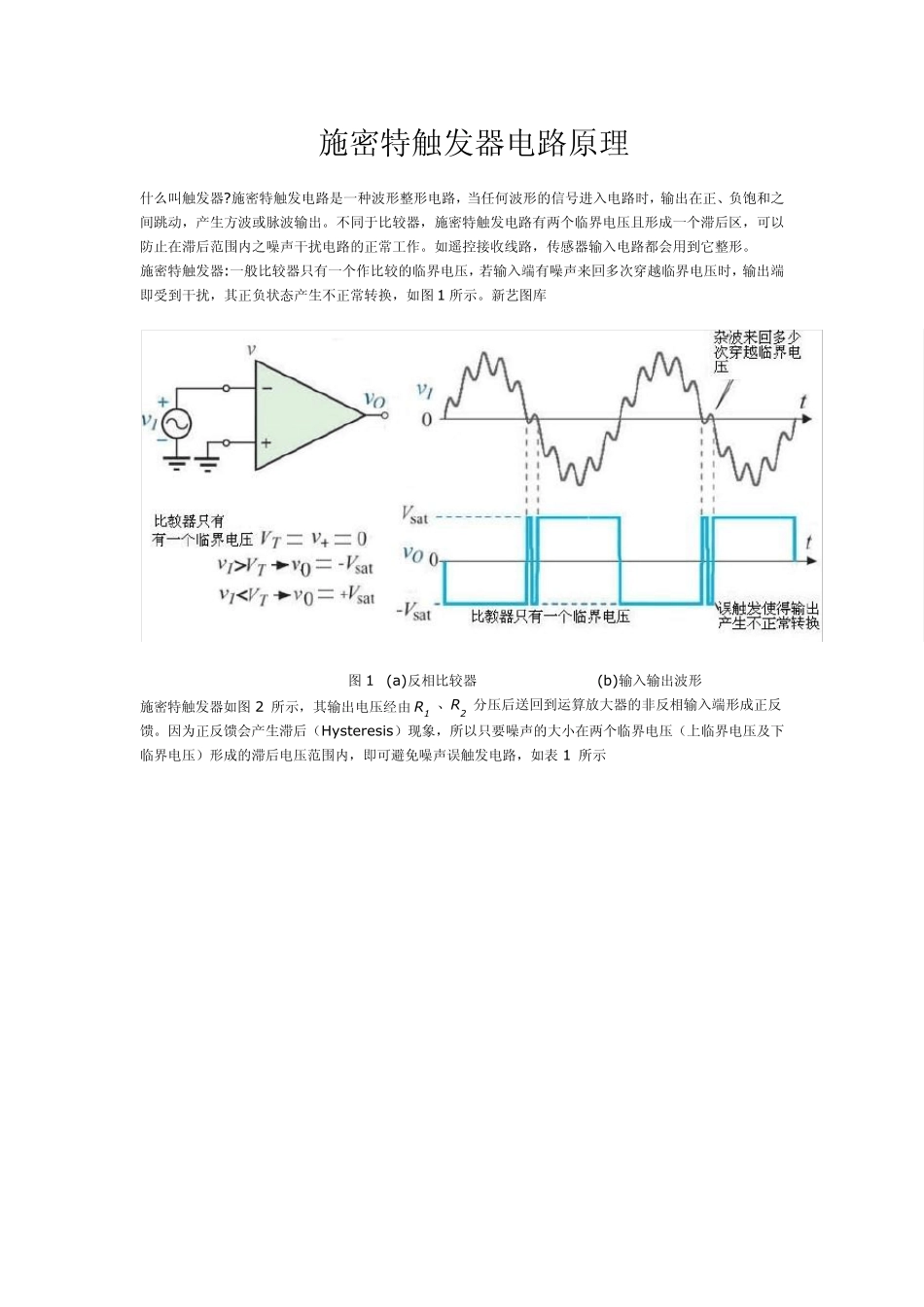

施密特触发器电路原理 什么叫触发器?施密特触发电路是一种波形整形电路，当任何波形的信号进入电路时，输出在正、负饱和之间跳动，产生方波或脉波输出。不同于比较器，施密特触发电路有两个临界电压且形成一个滞后区，可以防止在滞后范围内之噪声干扰电路的正常工作。如遥控接收线路，传感器输入电路都会用到它整形。 施密特触发器:一般比较器只有一个作比较的临界电压，若输入端有噪声来回多次穿越临界电压时，输出端即受到干扰，其正负状态产生不正常转换，如图 1 所示。新艺图库 图 1 (a)反相比较器 (b)输入输出波形 施密特触发器如图 2 所示，其输出电压经由 R1 、R2 分压后送回到运算放大器的非反相输入端形成正反馈。因为正反馈会产生滞后（Hy steresis）现象，所以只要噪声的大小在两个临界电压（上临界电压及下临界电压）形成的滞后电压范围内，即可避免噪声误触发电路，如表 1 所示 图2 (a)反相斯密特触发器 (b)输入输出波形 表1 施密特触发器的滞后特性 上临界电压VTH 下临界电压VTL 滞后宽度（电压）VH VTL<噪声
