施工图会签管理规定

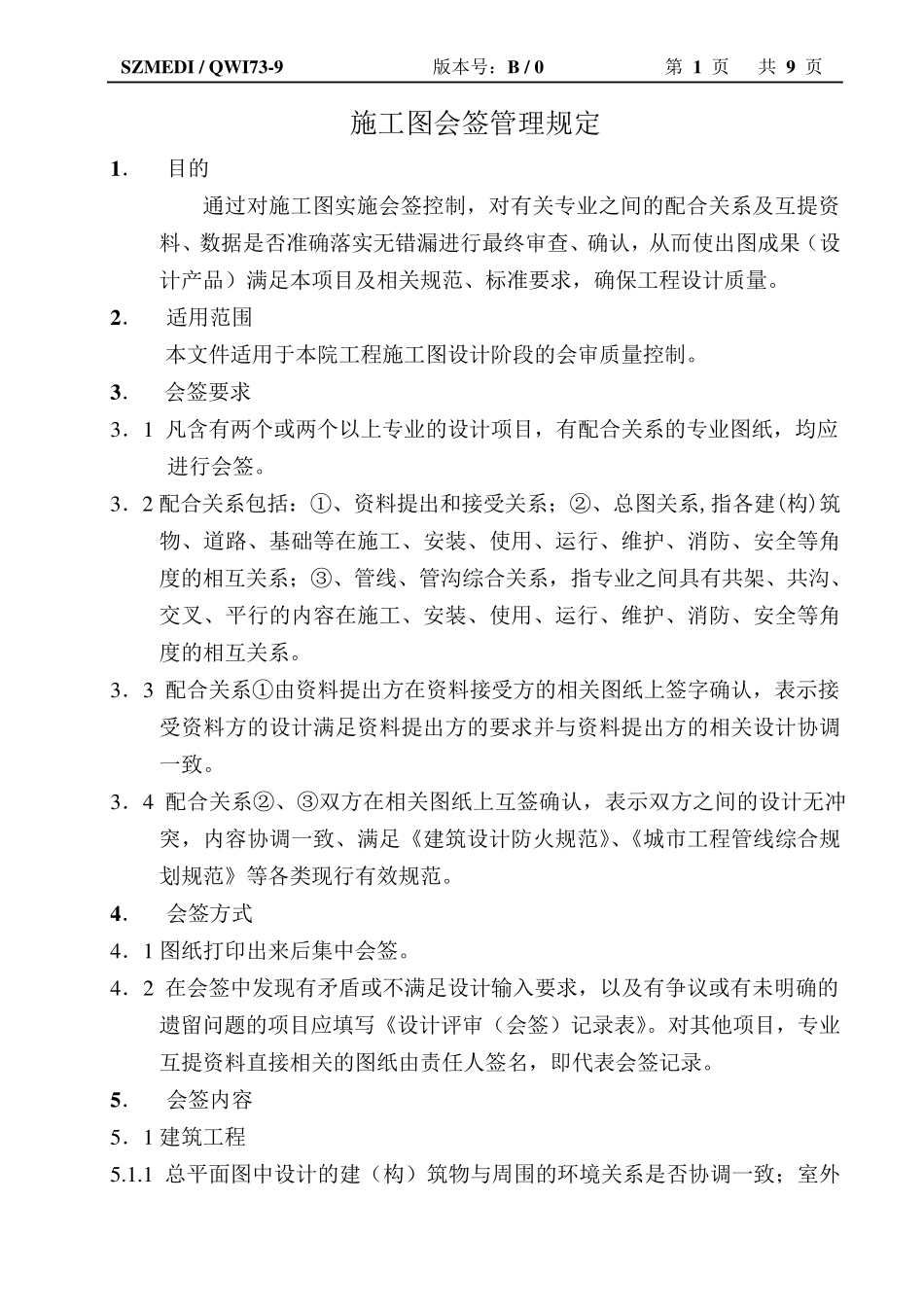

SZMEDI / QWI73-9 版本号：B / 0 第 1 页 共 9 页 施工图会签管理规定 1． 目的 通过对施工图实施会签控制，对有关专业之间的配合关系及互提资料、数据是否准确落实无错漏进行最终审查、确认，从而使出图成果（设计产品）满足本项目及相关规范、标准要求，确保工程设计质量。 2． 适用范围 本文件适用于本院工程施工图设计阶段的会审质量控制。 3． 会签要求 3 ．1 凡含有两个或两个以上专业的设计项目，有配合关系的专业图纸，均应进行会签。 3 ．2 配合关系包括：①、资料提出和接受关系；②、总图关系,指各建(构)筑物、道路、基础等在施工、安装、使用、运行、维护、消防、安全等角度的相互关系；③、管线、管沟综合关系，指专业之间具有共架、共沟、交叉、平行的内容在施工、安装、使用、运行、维护、消防、安全等角度的相互关系。 3 ．3 配合关系①由资料提出方在资料接受方的相关图纸上签字确认，表示接受资料方的设计满足资料提出方的要求并与资料提出方的相关设计协调一致。 3 ．4 配合关系②、③双方在相关图纸上互签确认，表示双方之间的设计无冲突，内容协调一致、满足《建筑设计防火规范》、《城市工程管线综合规划规范》等各类现行有效规范。 4． 会签方式 4 ．1 图纸打印出来后集中会签。 4 ．2 在会签中发现有矛盾或不满足设计输入要求，以及有争议或有未明确的遗留问题的项目应填写《设计评审（会签）记录表》。对其他项目，专业互提资料直接相关的图纸由责任人签名，即代表会签记录。 5． 会签内容 5 ．1 建筑工程 5 .1 .1 总平面图中设计的建（构）筑物与周围的环境关系是否协调一致；室外 SZMEDI / QWI73-9 版本号：B / 0 第 2 页 共 9 页 管线与外部管网的衔接是否矛盾；基础平面图、各层平面图、剖面图（立面图）详图等设计内容与相关专业之间是否矛盾。 5 .1 .2 建筑专业图/文： 在本专业自校、核对建筑设计是否满足本专业功能、设计规范和安全卫生的要求的基础上，公用专业检查公用设施的用房、用地，管道井，预留面积，安装、操作、维修空间，安装预留洞，门窗尺寸，隔断标高，屋面、地面、楼面坡度。 结构专业检查梁、柱、板、墙截面尺寸是否在建筑平立剖上得到正确的表示或反映，形状、位置尺寸、标高是否正确，构件和特构是否与门窗相互干涉，门洞和通过尺寸。 5 .1 .3 结构专业图/文： 建筑专业检查结构构件形状尺寸是否满足建筑功能要求，...
