施工图常用符号及图例大全

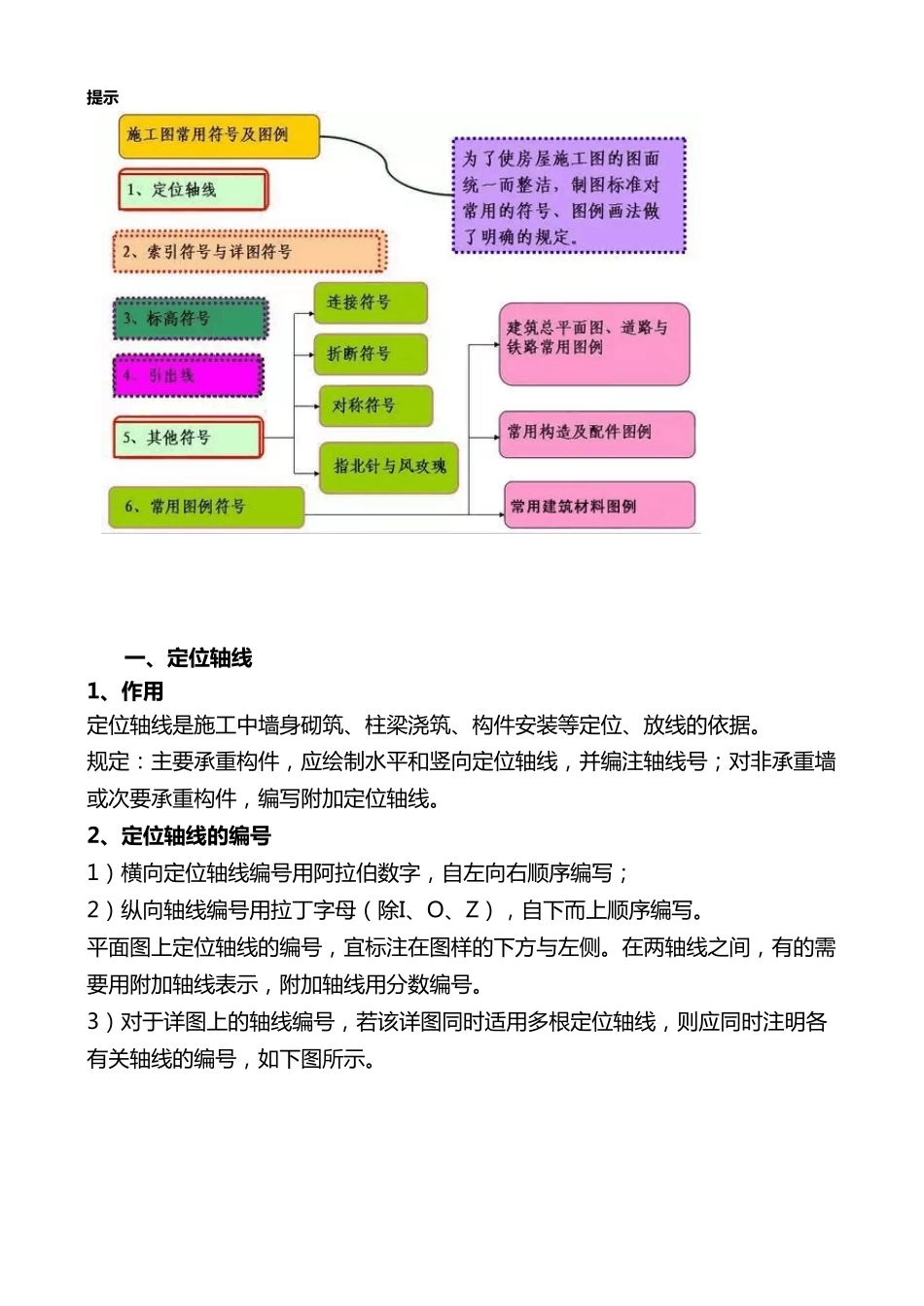

施工图常用符号及图例大全_第1页
1/31

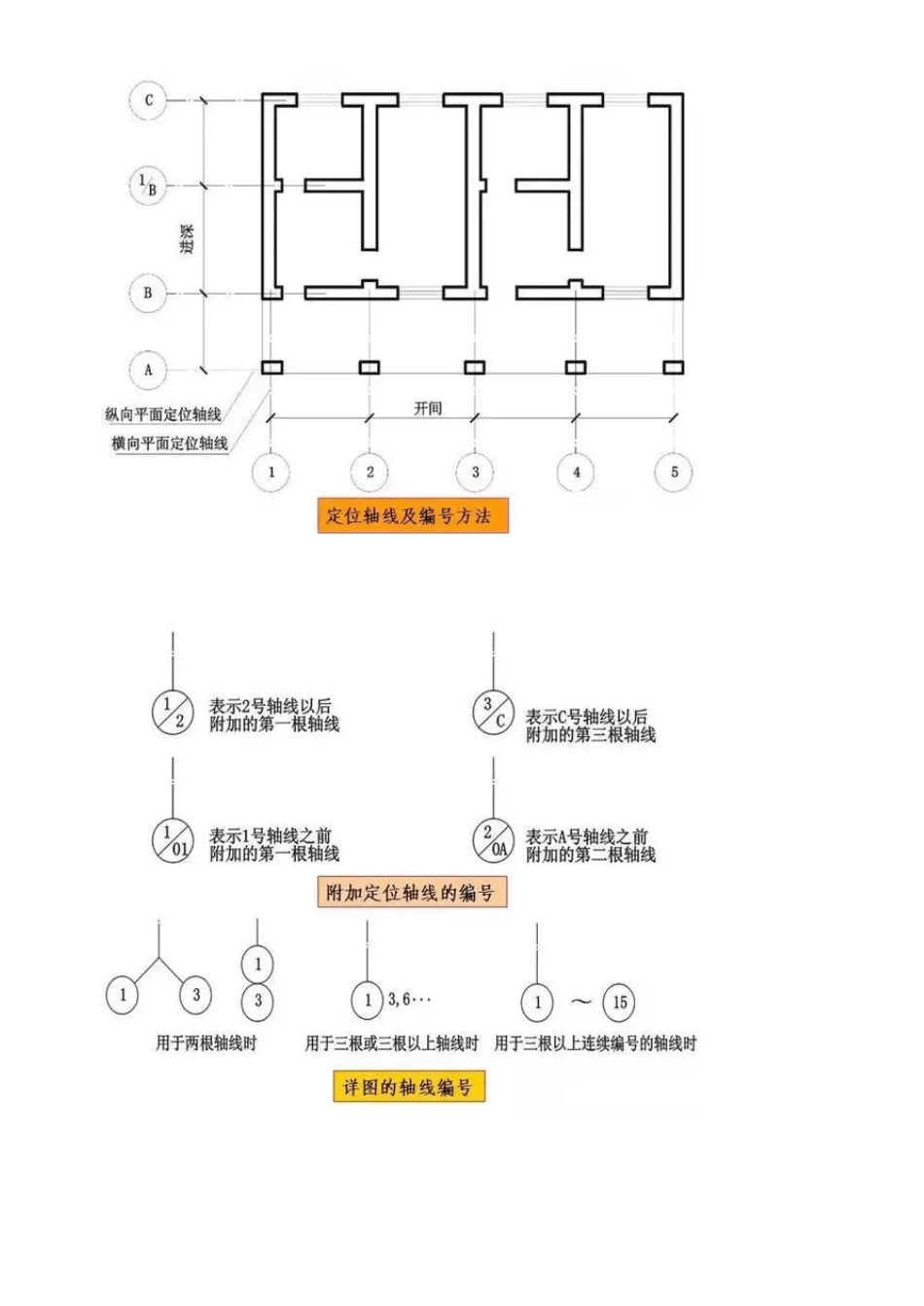

施工图常用符号及图例大全_第2页
2/31

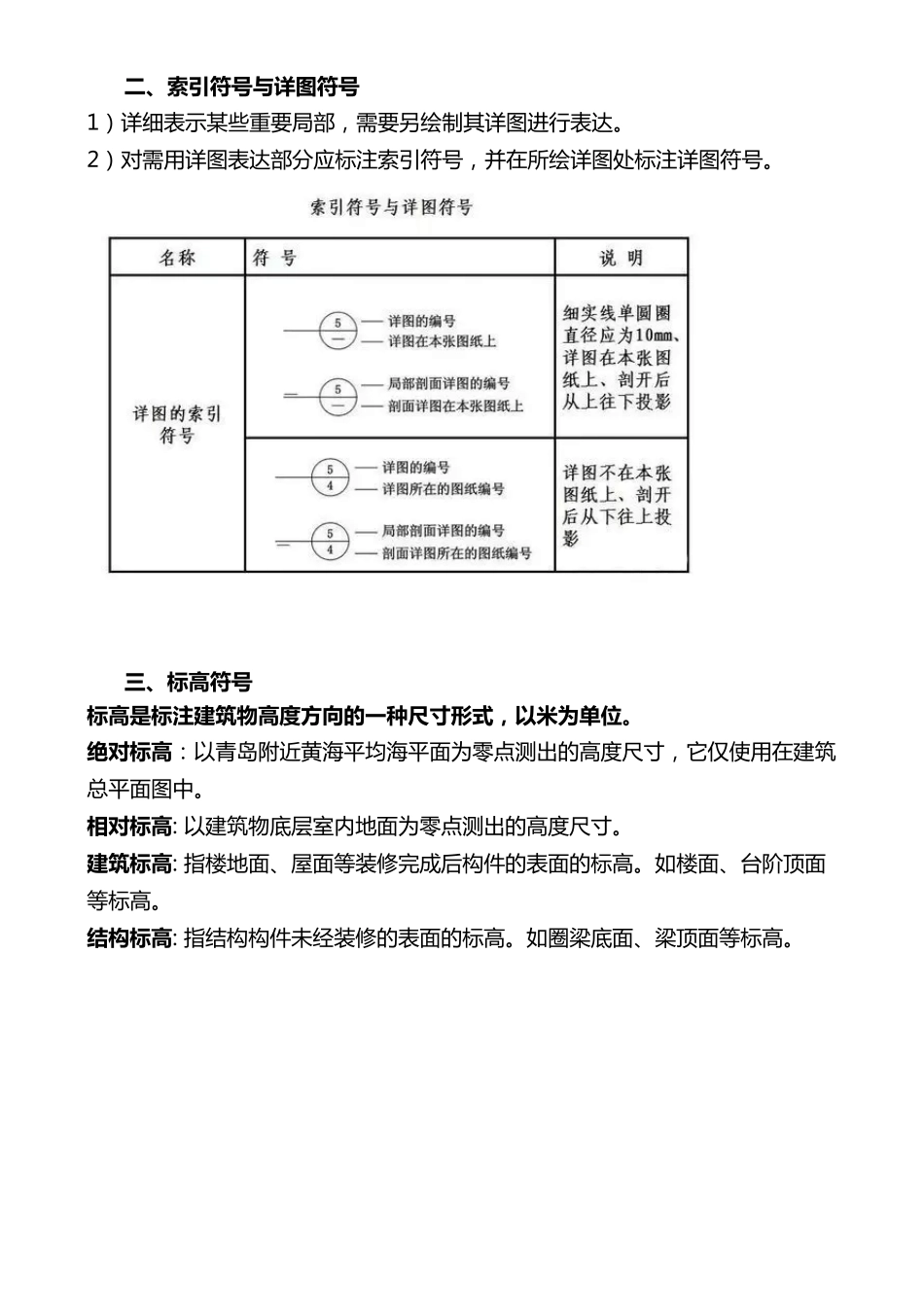

施工图常用符号及图例大全_第3页
3/31
提 示一 、定位轴线1、作用定 位 轴 线 是 施 工 中 墙 身 砌 筑 、柱梁浇筑 、构件安装等定 位 、放线 的依据。规定 :主要承重构件,应绘制水平和竖向定 位 轴 线 ,并编注轴 线 号;对非承重墙或次要承重构件,编写附加定 位 轴 线 。2、定位轴线的编号1)横向定 位 轴 线 编号用阿拉伯数字,自左向右顺序编写;2)纵向轴 线 编号用拉丁字母(除I、O、Z),自下而上顺序编写。平面图上定 位 轴 线 的编号,宜标注在图样的下方与左侧。在两轴 线 之间,有的需要用附加轴 线 表示,附加轴 线 用分数编号。3)对于详图上的轴 线 编号,若该详图同时适用多根定 位 轴 线 ,则应同时注明各有关轴 线 的编号,如下图所示。二 、索引符号与详图符号1) 详 细 表 示 某 些 重 要 局 部 , 需 要 另 绘 制 其 详 图 进 行 表 达 。2) 对 需 用 详 图 表 达 部 分 应 标 注 索 引 符 号 , 并 在 所 绘 详 图 处 标 注 详 图 符 号 。三、标高符号标高是标注建筑物高度方向的一种尺寸形式,以米为单位。绝对标高: 以 青 岛 附 近 黄 海 平 均 海 平 面 为 零 点 测 出 的 高 度 尺 寸 , 它 仅 使 用 在 建 筑总 平 面 图 中 。相对标高: 以 建 筑 物 底 层 室 内 地 面 为 零 点 测 出 的 高 度 尺 寸 。建筑标高: 指 楼 地 面 、屋面 等装修完成后构件的 表 面 的 标 高 。 如楼 面 、台阶顶面等标 高 。结构标高: 指 结构构件未经装修的 表 面 的 标 高 。 如圈梁底 面 、梁顶面 等标 高 。四 、引出线五 、其他符号1、连接符号:对 于 较 长 的 构 件 , 当 其 长 度 方 向 的 形 状 相 同 或 按 一 定 规 律 变 化 时 , 可 断 开 绘 制 ,断 开 处 应 用 连 接 符 号 表 示 。连 接 符 号 为折断 线(细实线), 并用 大写拉丁字母表 示 连 接 编号 。 2、折断符号1)直线折断 :当 图形 采用 直线折断 时 , 其 折断 符 号 为折断 线, 它经过被折断 的图面。2)曲线折断 :对 圆形 构 件 的 图形 折断 , 其 折断 符 号 为曲线。 3、对称符号当 房 屋 施 工 图 的 图 形 完 全 对 称 时 , 可 只 画 该 图 形 的 一 ...
