施工图校对控制表、审核信息表

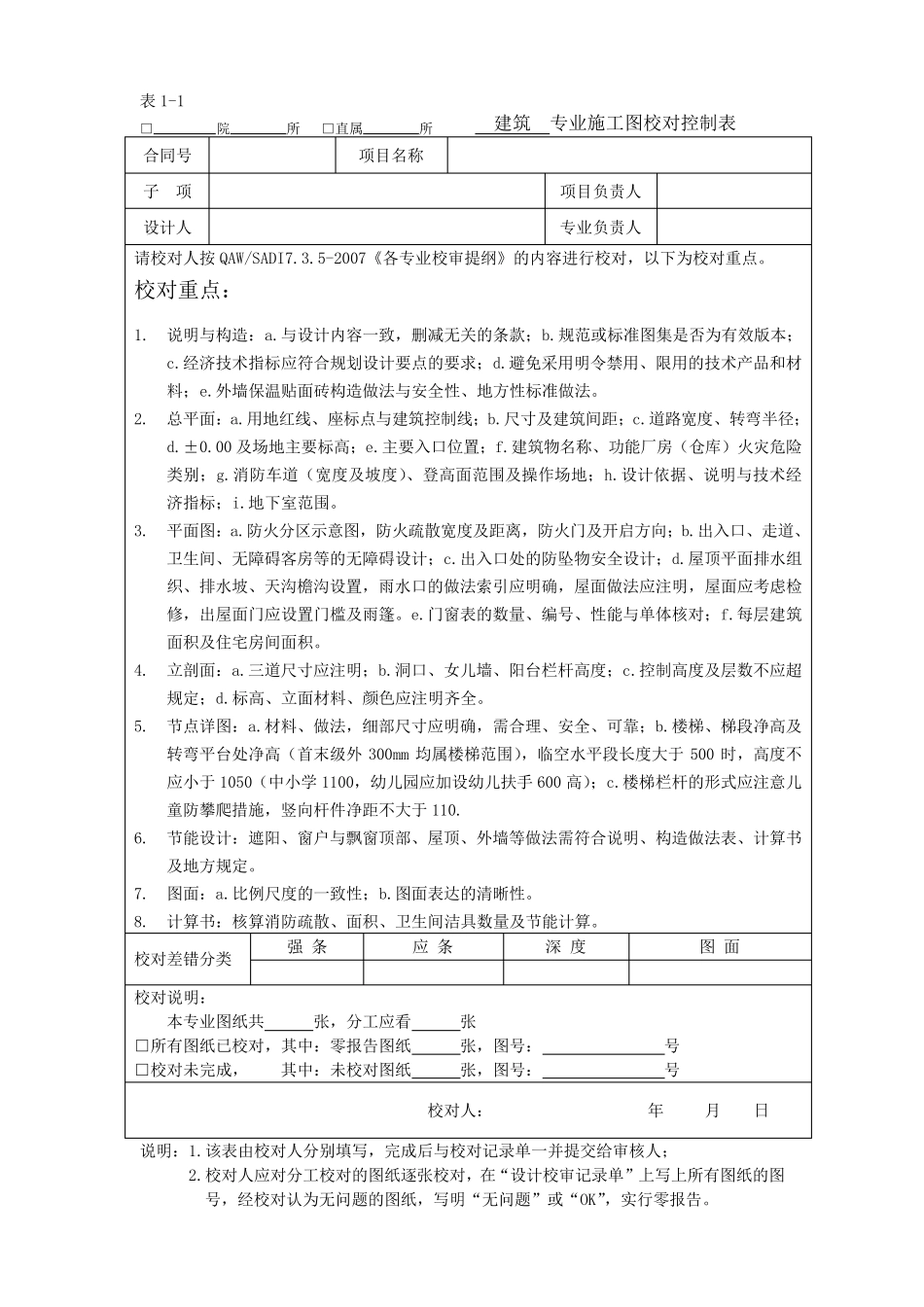

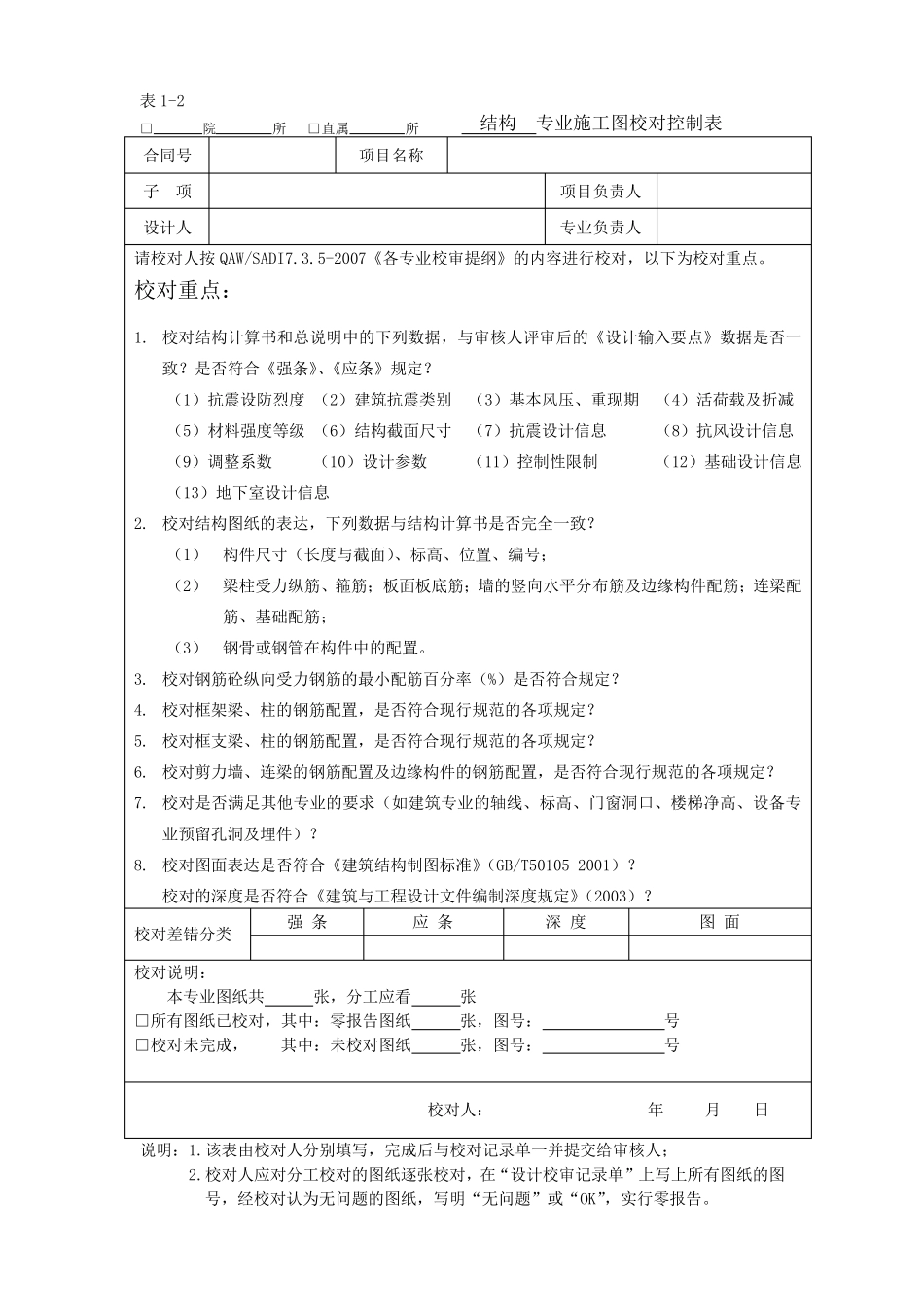

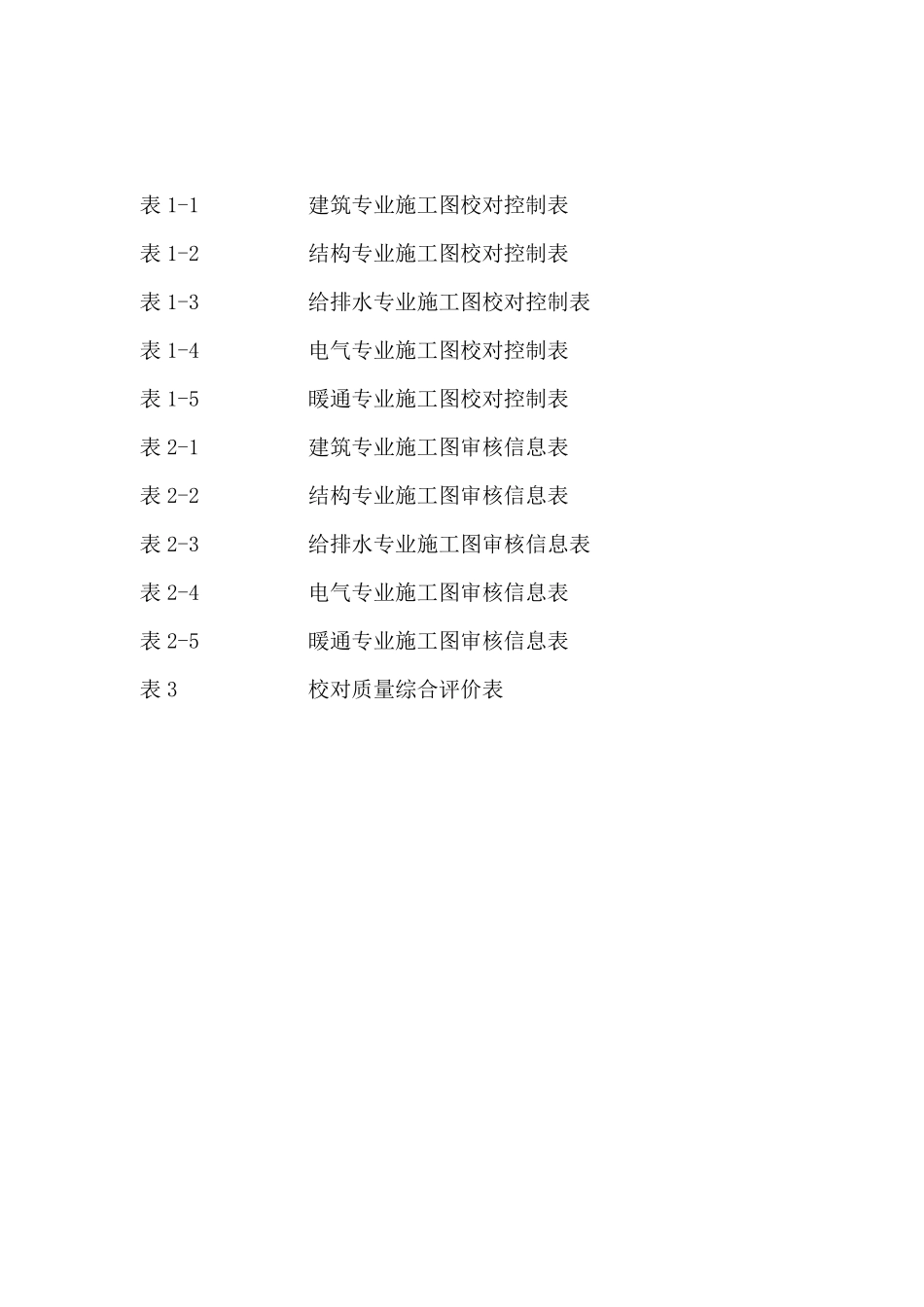

表1-1 建筑专业施工图校对控制表 表1-2 结构专业施工图校对控制表 表1-3 给排水专业施工图校对控制表 表1-4 电气专业施工图校对控制表 表1-5 暖通专业施工图校对控制表 表2-1 建筑专业施工图审核信息表 表2-2 结构专业施工图审核信息表 表2-3 给排水专业施工图审核信息表 表2-4 电气专业施工图审核信息表 表2-5 暖通专业施工图审核信息表 表3 校对质量综合评价表 表 1-1 □ 院 所 □ 直 属 所 建 筑 专 业 施 工 图 校 对 控 制 表 合 同 号 项 目 名 称 子 项 项 目 负 责 人 设 计 人 专 业 负 责 人 请 校 对 人 按 QAW/SADI7.3.5-2007《 各 专 业 校 审 提 纲 》 的 内 容 进 行 校 对 ， 以 下 为 校 对 重 点 。 校 对 重 点 ： 1. 说 明 与 构 造 ： a.与 设 计 内 容 一 致 ， 删 减 无 关 的 条 款 ； b.规 范 或 标 准 图 集 是 否 为 有 效 版 本 ；c.经 济 技 术 指 标 应 符 合 规 划 设 计 要 点 的 要 求 ； d.避 免 采 用 明 令 禁 用 、 限 用 的 技 术 产 品 和 材料 ； e.外 墙 保 温 贴 面 砖 构 造 做 法 与 安 全 性 、 地 方 性 标 准 做 法 。 2. 总 平 面 ： a.用 地 红 线 、 座 标 点 与 建 筑 控 制 线 ； b.尺 寸 及 建 筑 间 距 ； c.道 路 宽 度 、 转弯半径；d.±0.00 及 场地 主要 标 高； e.主要 入口位置； f.建 筑 物名 称 、 功能厂房（仓库）火灾危险类别； g.消防车道 （宽 度 及 坡度 ）、 登高面 范 围 及 操 作 场地 ； h.设 计 依 据 、 说 明 与 技 术 经济 指 标 ； i.地 下 室 范 围 。 3. 平 面 图 ： a.防火分 区 示 意 图 ， 防火疏 散 宽 度 及 距 离 ， 防火门 及 开 启 方 向 ； b.出 入口、 走 道 、卫 生 间 、 无 障 碍 客 房等 的 无 障 碍 设 计 ； c.出 入口处 的 防坠 物安 全 设 计 ； d.屋 顶 平 面 排 水 组织 、 排 水 坡、 天 沟 檐 沟 设 置， 雨 水 口的 做 法 索 引 应 明 确 ， 屋 面 做 法 应 注 明 ， 屋 面 应 考 虑 检修 ， 出 屋 面 门 应 设 置门 槛 及...
