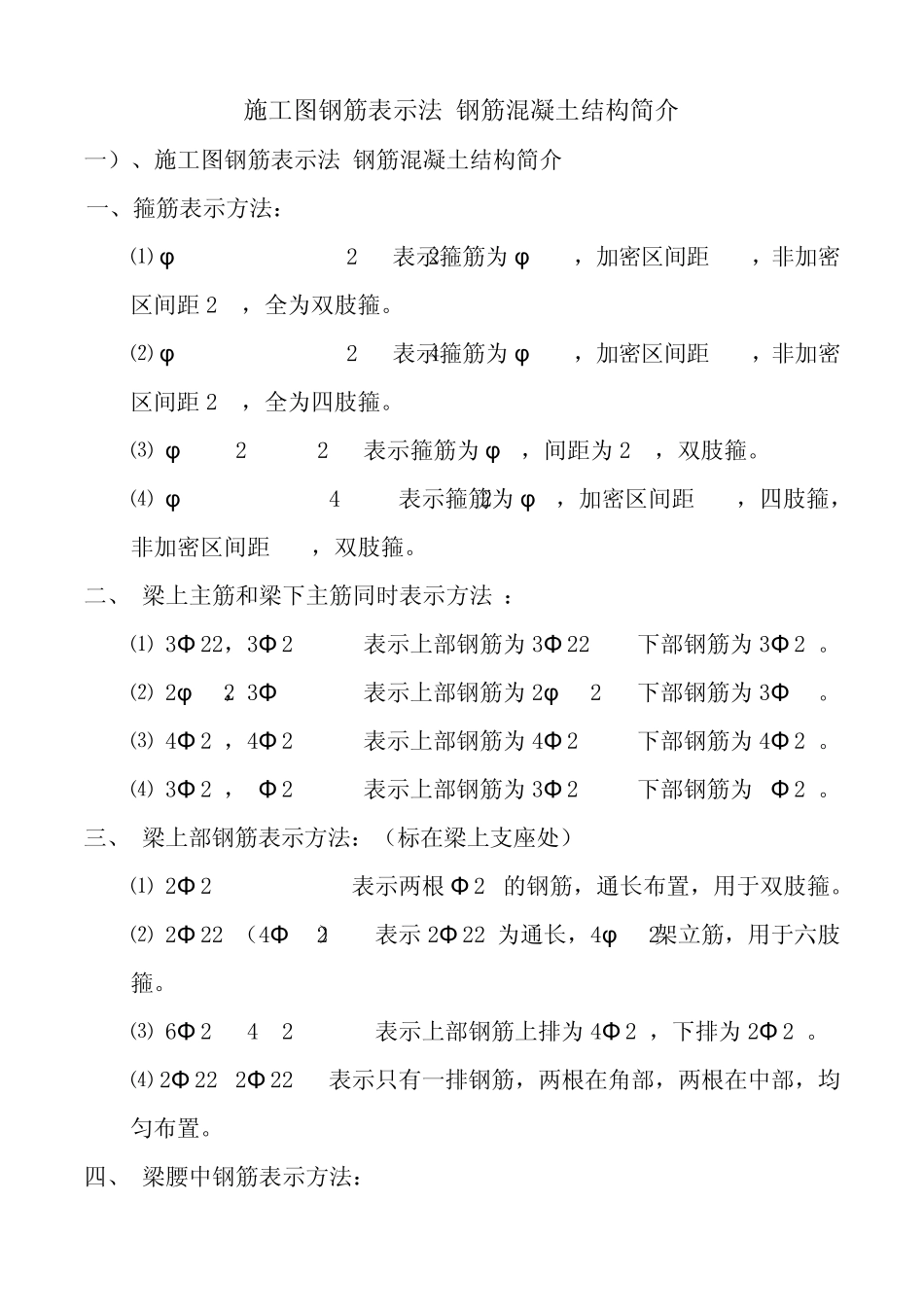

施工图钢筋表示法/钢筋混凝土结构简介 一）、施工图钢筋表示法/钢筋混凝土结构简介 一、箍筋表示方法： ⑪ φ 10@100/200(2) 表示箍筋为 φ 10 ，加密区间距 100，非加密 区间距 200，全为双肢箍。 ⑫ φ 10@100/200(4) 表示箍筋为 φ 10 ，加密区间距 100，非加密区间距 200，全为四肢箍。 ⑬ φ 8@200(2) 表示箍筋为 φ 8，间距为 200，双肢箍。 ⑭ φ 8@100(4)/150(2) 表示箍筋为 φ 8，加密区间距 100，四肢箍，非加密区间距 150，双肢箍。 二、 梁上主筋和梁下主筋同时表示方法 ： ⑪ 3Φ 22，3Φ 20 表示上部钢筋为 3Φ 22, 下部钢筋为 3Φ 20。 ⑫ 2φ 12，3Φ 18 表示上部钢筋为 2φ 12, 下部钢筋为 3Φ 18。 ⑬ 4Φ 25，4Φ 25 表示上部钢筋为 4Φ 25, 下部钢筋为 4Φ 25。 ⑭ 3Φ 25，5Φ 25 表示上部钢筋为 3Φ 25, 下部钢筋为 5Φ 25。 三、 梁上部钢筋表示方法：（标在梁上支座处） ⑪ 2Φ 20 表示两根 Φ 20的钢筋，通长布置，用于双肢箍。 ⑫ 2Φ 22+（4Φ 12） 表示2Φ 22 为通长，4φ 12架立筋，用于六肢箍。 ⑬ 6Φ 25 4/2 表示上部钢筋上排为 4Φ 25，下排为 2Φ 25。 ⑭ 2Φ 22+ 2Φ 22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。 四、 梁腰中钢筋表示方法： ⑪ G2φ 12 表示梁两侧的构造钢筋，每侧一根φ 12。 ⑫ G4Φ 14 表示梁两侧的构造钢筋，每侧两根Φ 14。 ⑬ N2Φ 22 表示梁两侧的抗扭钢筋，每侧一根Φ 22。 ⑭ N4Φ 18 表示梁两侧的抗扭钢筋，每侧两根Φ 18。 五、 梁下部钢筋表示方法：（标在梁的下部） ⑪ 4Φ 25 表示只有一排主筋，4Φ 25 全部伸入支座内。 ⑫ 6Φ 25 2/4 表示有两排钢筋，上排筋为2Φ 25，下排筋4Φ 25。 ⑬ 6Φ 25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ 25，不伸入支座，下排筋4Φ 25，全部伸入支座。 ⑭ 2Φ 25 + 3Φ 22（-3）/ 5Φ 25 表示有两排筋，上排筋为5 根。2Φ 25伸入支座，3Φ 22，不伸入支座。下排筋 5Φ 25，通长布置。 六、 标注示例： KL7（3）300×700 Y500×250 φ 10@100/200(2) 2Φ 25 N4Φ 18 （-0.100） 4Φ 25 6Φ 25 4/2 6Φ 25 4/2 6Φ 25 4/2 4Φ 25 4Φ 25 2Φ 25 4Φ 25 300×700 N4φ 10 KL7(3) 300×700 表示框架梁7，有三跨，...
