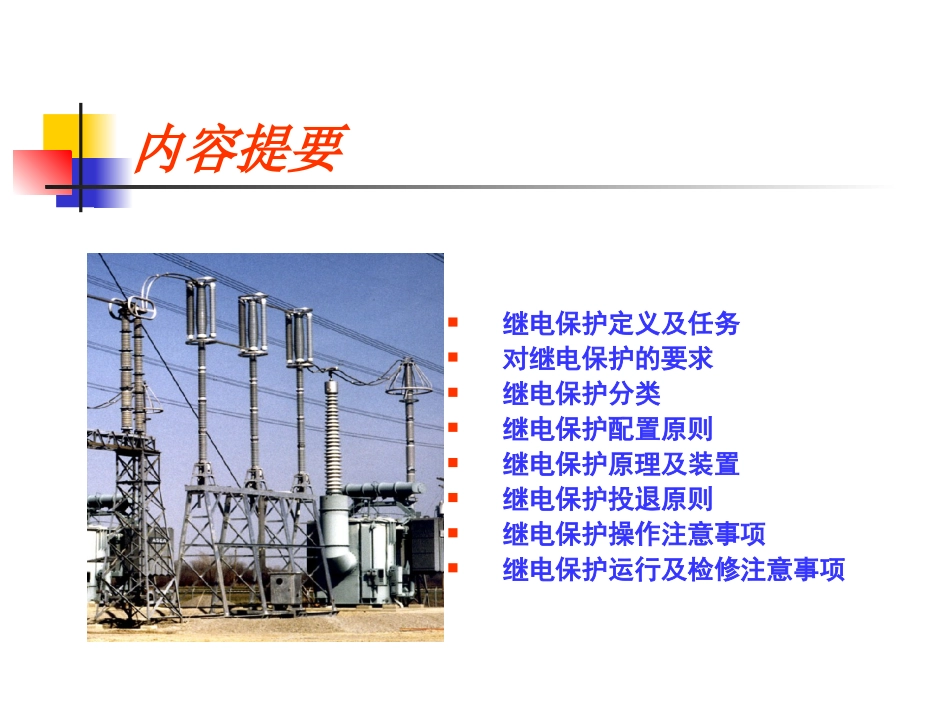

继电保护原理及装置内容提要继电保护定义及任务对继电保护的要求继电保护分类继电保护配置原则继电保护原理及装置继电保护投退原则继电保护操作注意事项继电保护运行及检修注意事项一、继电保护定义及任务1.继电保护装置定义当电力系统中的电力元件或电力系统本身发生了故障或危机其安全运行的事件时，需要有向运行值班人员及时发出告警信号，或者直接向所控制的断路器发出跳闸命令，以终止这些事件发展的一种自动化措施和设备。实现这种自动化措施、用于保护电力元件的成套硬件设备，一般通称为继电保护装置。一、继电保护定义及任务2.继电保护的任务当被保护的电力系统元件故障时，准确迅速切除故障；当被保护的电力系统元件出现不正常工作情况时，发信号，以便处理；或由装置自动调整，或将哪些继续运行而会引起事故的电气设备予以切除。二、电力系统对继电保护的基本要求1.可靠性2.选择性3.快速性4.灵敏性“四性”之间,有的相辅相成,有的相互制约,需要针对不同的使用条件,分别进行协调。三、继电保护分类按照继电保护功能在系统异常、故障时所发挥的作用重要程度，保护可分为如下四种类型保护:主保护：是满足系统稳定和设备安全要求，能以最快速度有选择地切除被保护设备和线路故障的保护。后备保护：后备保护是当主保护或断路器拒动时，用来切除故障的保护。分为远后备和近后备。辅助保护：是为了补充主保护和后备保护的性能或当主保护和后备保护退出运行而增设的简单保护。异常运行保护：是反应被保护电力设备或线路异常运行状态的保护。四、继电保护配置继电保护配置基本原则：强化主保护，简化后备保护220kV及以上“双重化”配置110kV及以下单套配置四、继电保护配置升压站主要一次设备保护功能配置：线路保护（高压输电线路、场内集电线路）母线保护（高压母线、低压母线）升压变保护无功补偿设备保护站用变保护箱式变压器保护五、继电保护原理及装置超高压线路保护变压器保护线路保护型号主要功能纵联保护后备保护重合闸稳态I段差动稳态II段差动零序差动快速距离三段式相间和接地距离四段零序方向过流零序反时限过流单重三重综重保护程序结构主程序采样程序起动?正常运行程序故障计算程序NY•采用高速数字信号处理芯片DSP。•每个周波24点高速采样•并行实时计算：在故障全过程对所有保护继电器（主保护与后备保护）进行计算硬件模块图由低通滤波插件来外部开入出口继电器A/DCPU串口打印+E光隔QDJCPLDDSPA/D由低通滤波插件来电源液晶显示光纤电流纵差保护原理MNMINI•以母线流向被保护线路方向为正方向。•动作电流(差动电流)为:•制动电流为:•动作电流与制动电流对应的工作点位于比率制动特性曲线上方，继电器动作。CDIRIKCDqdINMCDIIINMRIIIMINIKIMN线路内部短路•动作电流:•制动电流:•因为继电器动作。•凡是在线路内部有流出的电流(内部短路短路电流、本线路的电容电流），都成为动作电流。KNMCDIIIINMRIIIRCDII光纤电流纵差保护原理光纤电流纵差保护原理MINIKIMN线路外部短路•动作电流:•制动电流:•因为继电器不动。•凡是穿越性的电流（外部短路短路电流、负荷电流）不产生动作电流，只产生制动电流。0IIIIIKKNMCDKKKNMRI2IIIIIRCDII距离保护原理SEMKKZSZKmIImKmUUZ正常运行时的测量阻抗为负荷阻抗：lNlmIUZZ短路时的测量阻抗为短路阻抗：KmKKmIUZZ距离保护原理距离保护是反应故障点至保护安装点之间的距离（阻抗）,并根据距离保护的远近而确定动作时间的一种保护。主要元件为距离（阻抗）继电器，根据电压、电流测知保护至短路点之间的阻抗值。如上图所示，距离保护的三段时限特性。ABk2C12t1t2t3t1t2距离保护原理距离保护的优点：1.既反应电压的降低又反应动作电流的增大，灵敏度高。2.保护范围不受运行方式的影响。3.可以在多电源的复杂网络中保证动作的选择性。距离保护的缺点：1.不能实现全线速动。（一般保护线路的60%~80%）并且在...
