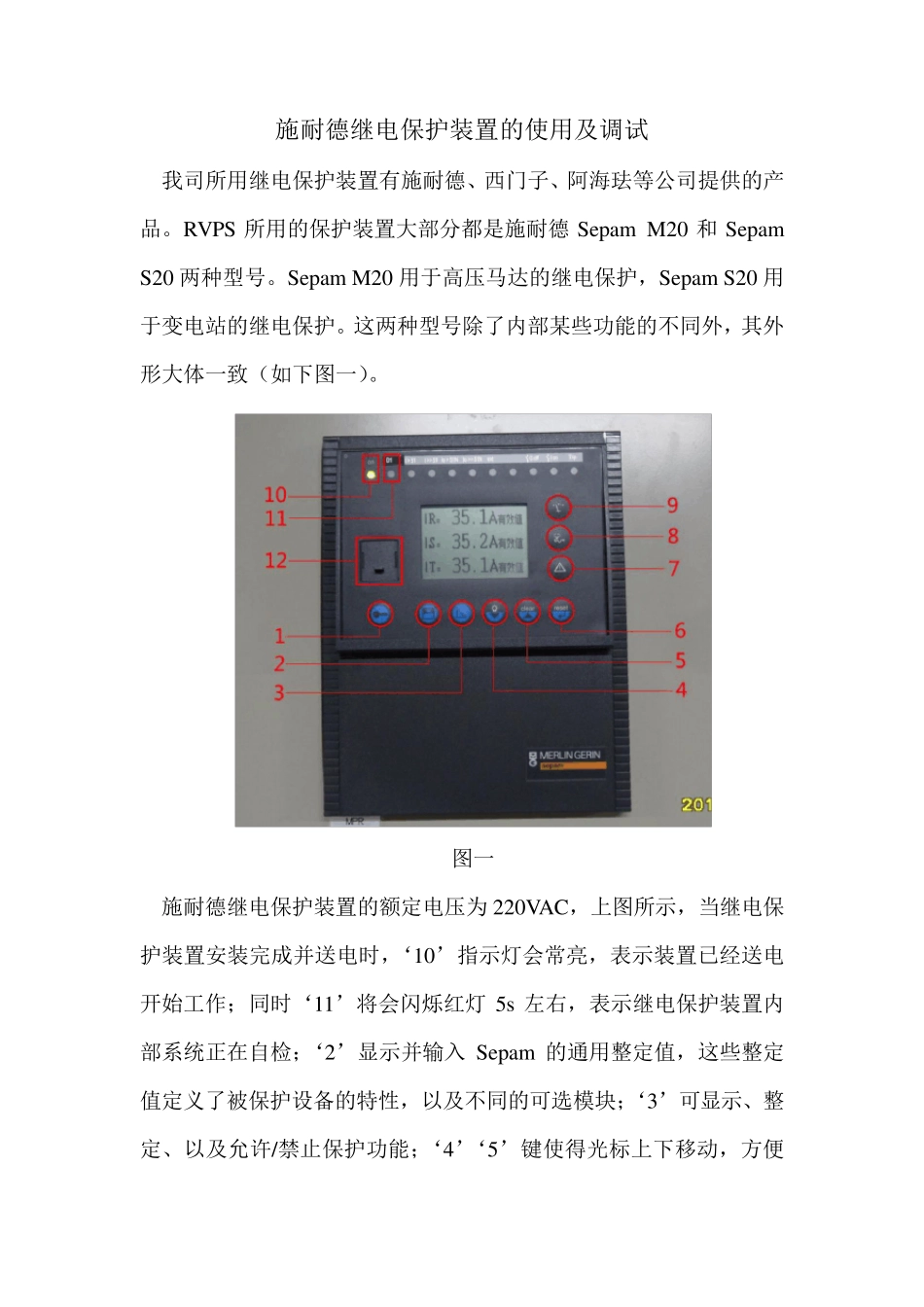

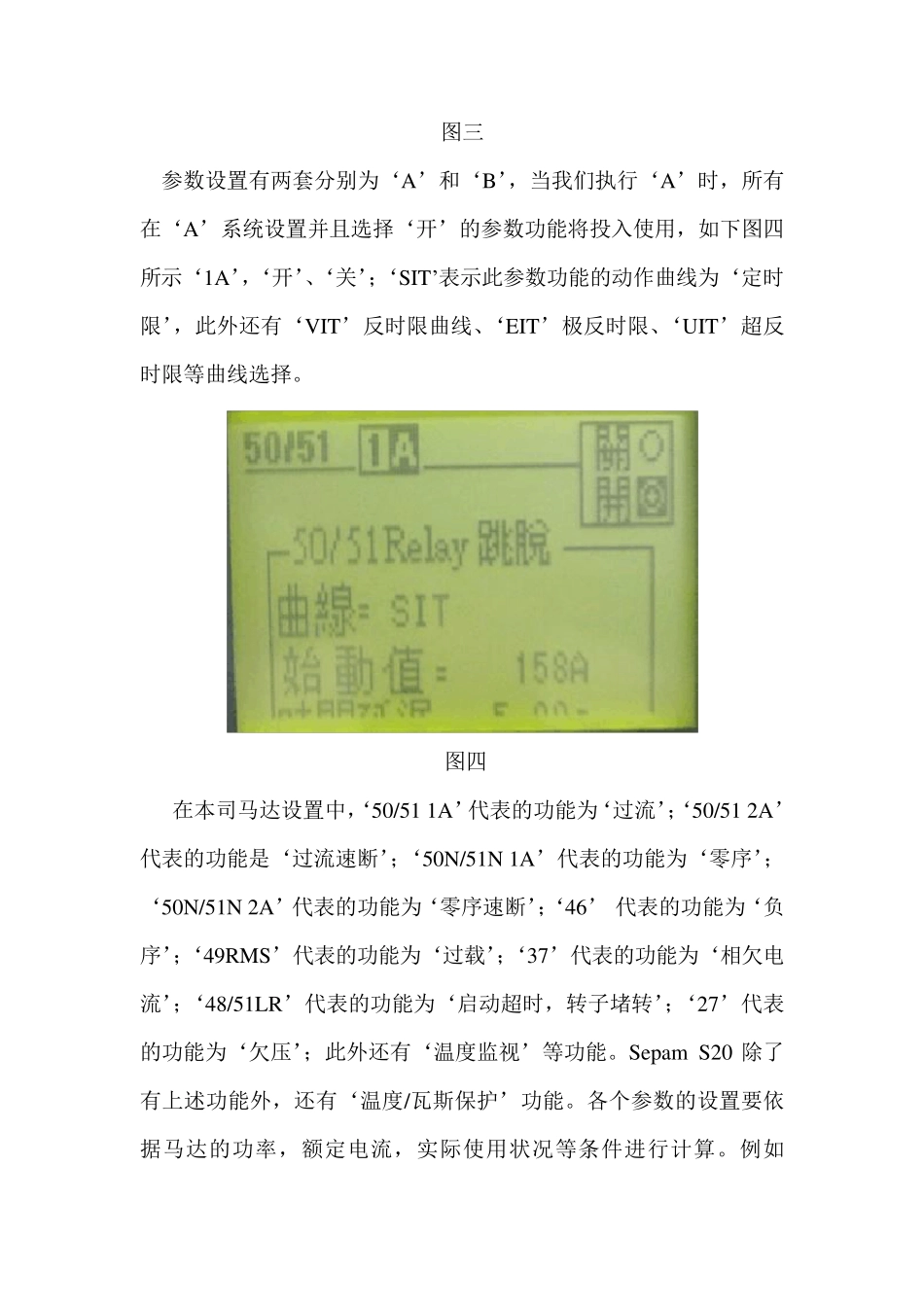

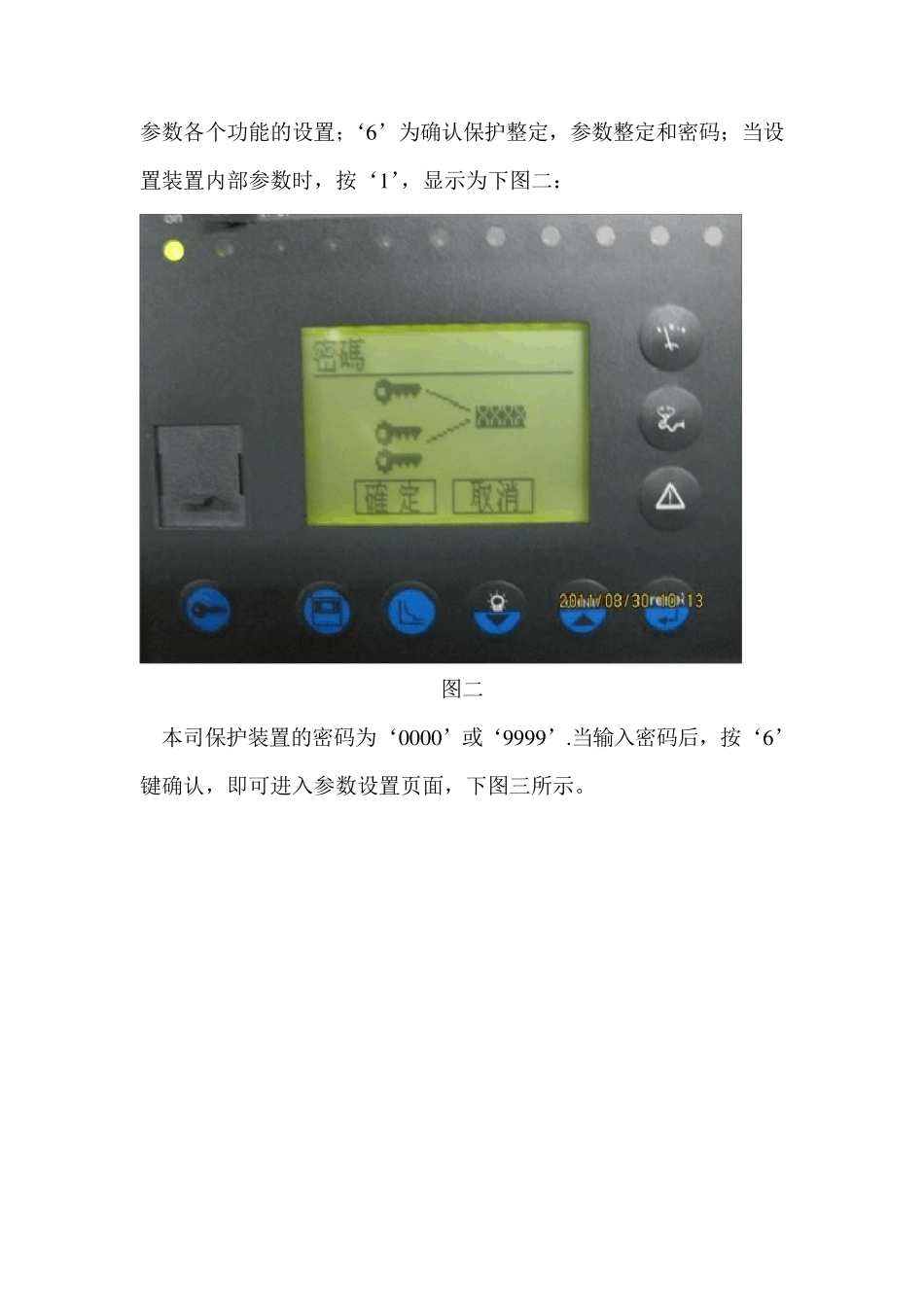

施耐德继电保护装置的使用及调试 我司所用继电保护装置有施耐德、西门子、阿海珐等公司提供的产品。RVPS 所用的保护装置大部分都是施耐德Sepam M20 和Sepam S20 两种型号。Sepam M20 用于高压马达的继电保护，Sepam S20 用于变电站的继电保护。这两种型号除了内部某些功能的不同外，其外形大体一致（如下图一）。 图一 施耐德继电保护装置的额定电压为220VAC，上图所示，当继电保护装置安装完成并送电时，‘10’指示灯会常亮，表示装置已经送电开始工作；同时‘11’将会闪烁红灯 5s 左右，表示继电保护装置内部系统正在自检；‘2’显示并输入 Sepam 的通用整定值，这些整定值定义了被保护设备的特性，以及不同的可选模块；‘3’可显示、整定、以及允许/禁止保护功能；‘4’‘5’键使得光标上下移动，方便参数各个功能的设置；‘6 ’为确认保护整定，参数整定和密码；当设置装置内部参数时，按‘1 ’，显示为下图二： 图二 本司保护装置的密码为‘0 0 0 0 ’或‘9 9 9 9 ’.当输入密码后，按‘6 ’键确认，即可进入参数设置页面，下图三所示。 图三 参数设置有两套分别为‘A’和‘B’，当我们执行‘A’时，所有在‘A’系统设置并且选择‘开’的参数功能将投入使用，如下图四所示‘1A’，‘开’、‘关’；‘SIT’表示此参数功能的动作曲线为‘定时限’，此外还有‘VIT’反时限曲线、‘EIT’极反时限、‘UIT’超反时限等曲线选择。 图四 在本司马达设置中，‘50/51 1A’代表的功能为‘过流’；‘50/51 2A’代表的功能是‘过流速断’；‘50N/51N 1A’代表的功能为‘零序’； ‘50N/51N 2A’代表的功能为‘零序速断’；‘46’ 代表的功能为‘负序’；‘49RMS’代表的功能为‘过载’；‘37’代表的功能为‘相欠电流’；‘48/51LR’代表的功能为‘启动超时，转子堵转’；‘27’代表的功能为‘欠压’；此外还有‘温度监视’等功能。Sepam S20 除了有上述功能外，还有‘温度/瓦斯保护’功能。各个参数的设置要依据马达的功率，额定电流，实际使用状况等条件进行计算。例如P-401A 马达额定功率为180KW，额定电流为41A，额定电压3.3KV。 电流速断整定计算（50/51）： 【输入参数】： 可靠系数：kK = 1.3 接线系数：jxK = 1 电流互感器变比：nl = 15.00 电动机额定电流：rmI =41(A) 电动机起动电流倍数：qK = 7.00 最小运行方式下电动机接线端三相短路时，流过保护安装处的超瞬变电流："min.3kI =...
