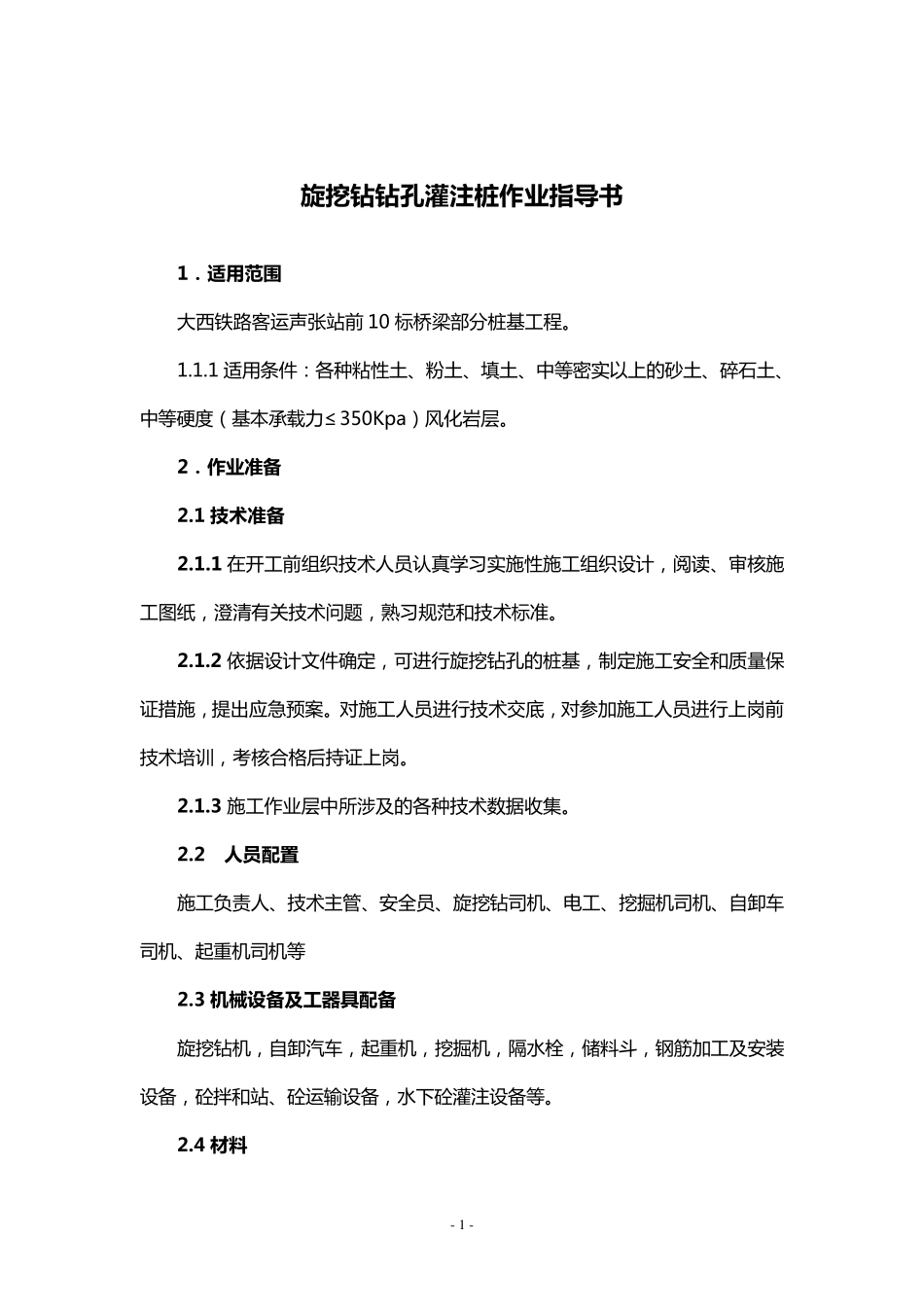

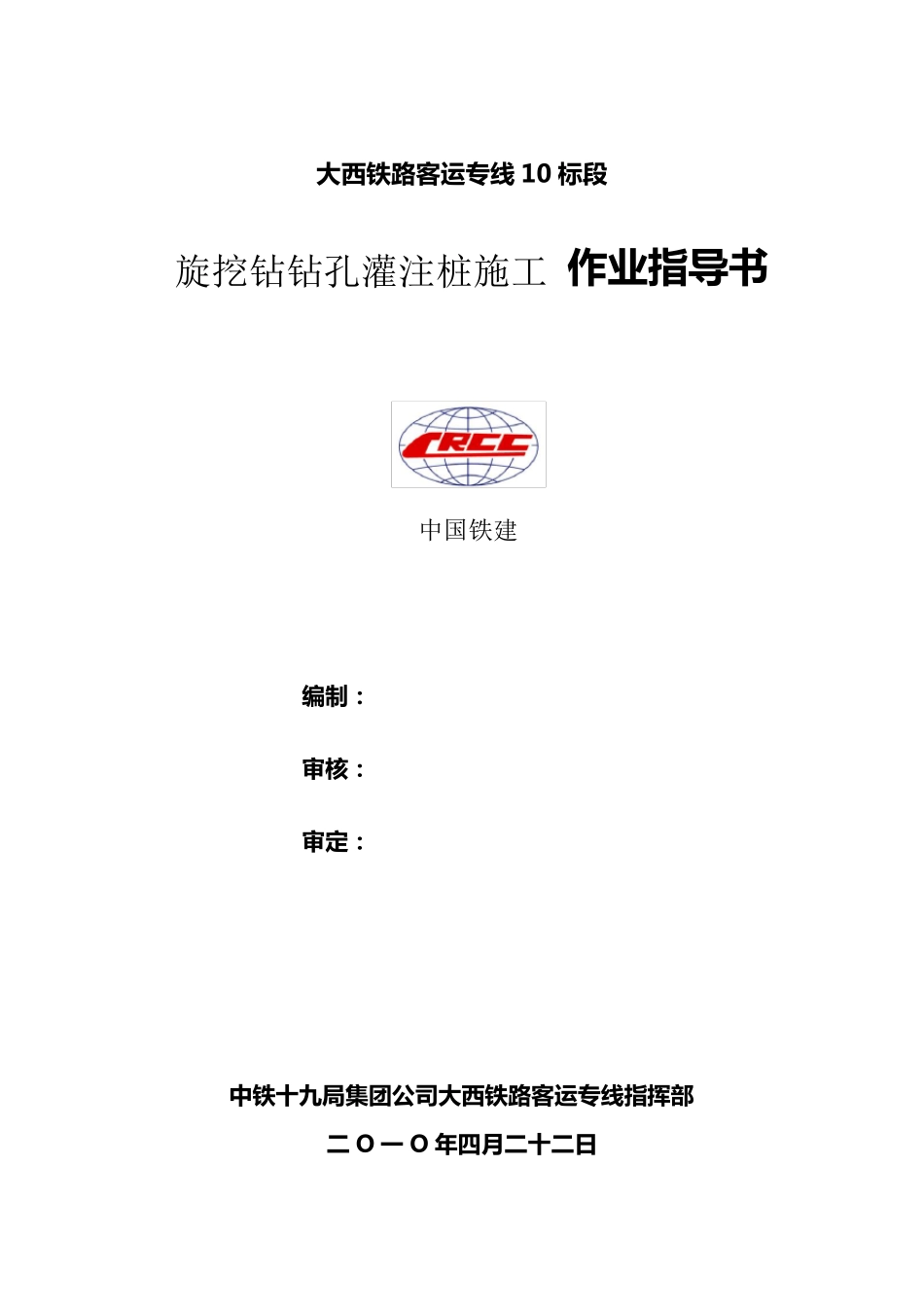

大 西 铁 路 客 运 专 线 10 标 段 旋挖钻钻孔灌注桩施工 作 业 指 导 书 编 制 ： 审 核 ： 审 定 ： 中 铁 十 九 局 集 团 公 司 大 西 铁 路 客 运 专 线 指 挥 部 二 O 一 O 年四月二 十 二 日 中国铁建 - 1 - 旋 挖 钻 钻 孔 灌 注 桩 作 业指导书 1．适用范围 大 西 铁 路 客 运 声 张 站 前 10 标 桥 梁 部 分 桩 基 工 程 。 1.1.1 适 用 条 件 ： 各 种 粘 性 土 、粉 土 、填 土 、中 等 密 实 以 上 的 砂 土 、碎 石 土 、中 等 硬 度 （ 基 本 承 载 力 ≤350Kpa） 风 化 岩 层 。 2．作 业准备 2.1 技术准备 2.1.1 在 开 工 前 组 织 技 术 人 员 认 真 学 习 实 施 性 施 工 组 织 设 计 ， 阅 读 、审 核 施工 图 纸 ， 澄 清 有 关 技 术 问 题 ， 熟 习 规 范 和 技 术 标 准 。 2.1.2 依 据 设 计 文 件 确 定 ， 可 进 行 旋 挖 钻 孔 的 桩 基 ， 制 定 施 工 安 全 和 质 量 保证 措 施 ，提 出 应 急 预 案 。 对 施 工 人 员 进 行 技 术 交 底 ， 对 参 加 施 工 人 员 进 行 上 岗 前技 术 培 训 ， 考 核 合 格 后 持 证 上 岗 。 2.1.3 施 工 作 业 层 中 所 涉 及 的 各 种 技 术 数 据 收 集 。 2.2 人员配置 施 工 负 责 人 、技 术 主 管 、安 全 员 、旋 挖 钻 司 机 、电 工 、挖 掘 机 司 机 、自 卸 车司 机 、起 重 机 司 机 等 2.3 机械设备及工器具配备 旋 挖 钻 机 ， 自 卸 汽 车 ， 起 重 机 ， 挖 掘 机 ， 隔 水 栓 ， 储 料 斗 ， 钢 筋 加 工 及 安 装设 备 ， 砼 拌 和 站 、砼 运 输 设 备 ， 水 下 砼 灌 注 设 备 等 。 2.4 材料 - 2 - 桩身所用的材料应符合设计及施工质量验收标准的要求。 2.5 测 量 、试验 2.5.1 测 量 施工前采用 GPS 全球卫星定位系统完成设计院提供控制网的复测工作，并将成果上报至业主；对不通视的段落及现场需要进行控制网加密，完成施工控制网布测和复核工作。高程控制网复测工作，成果上报批复；高程控制网布测和复核工作。 根据布设的控制网...
