旋转型灌装机设计方案

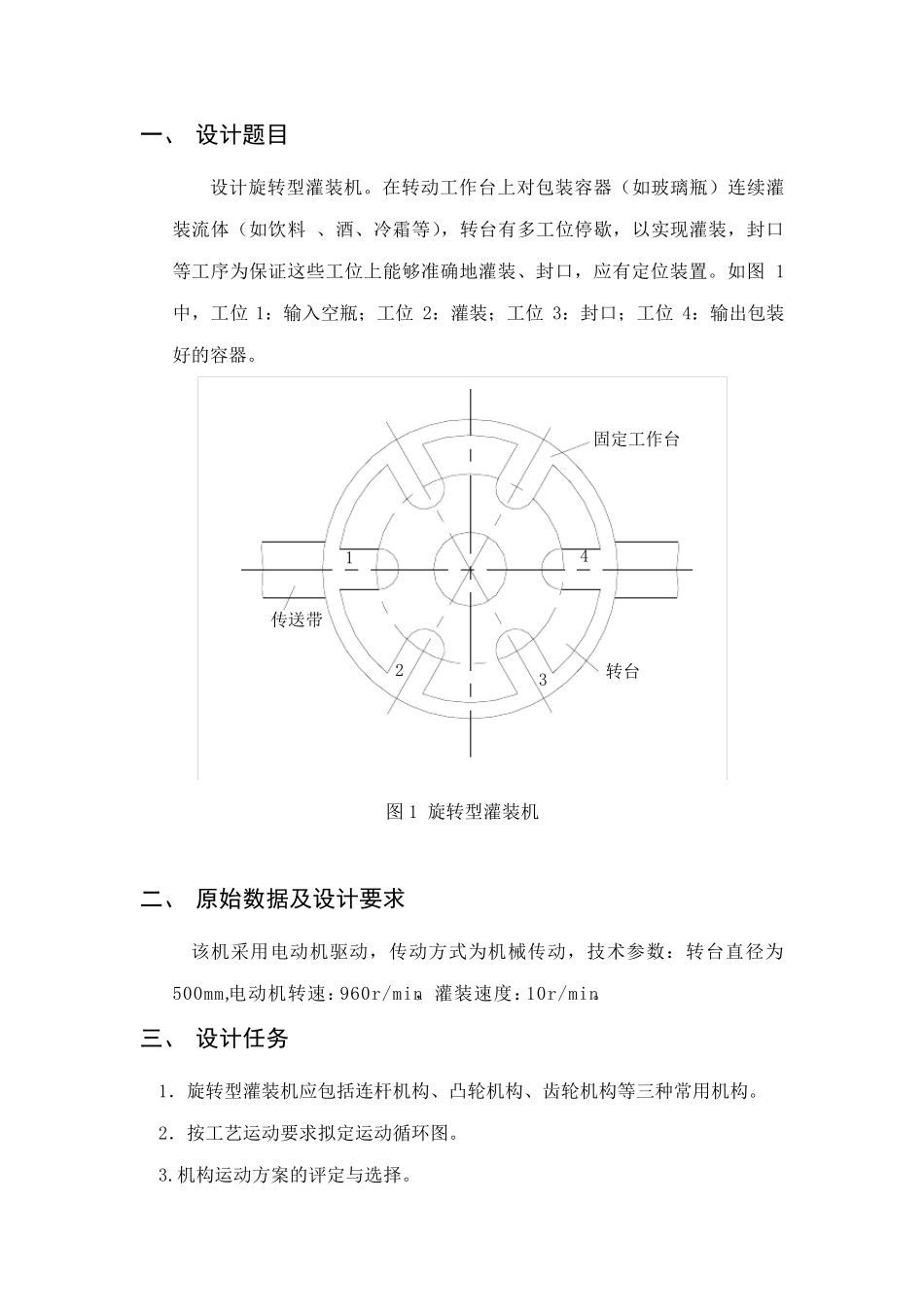

旋转型灌装机设计方案_第1页
1/9

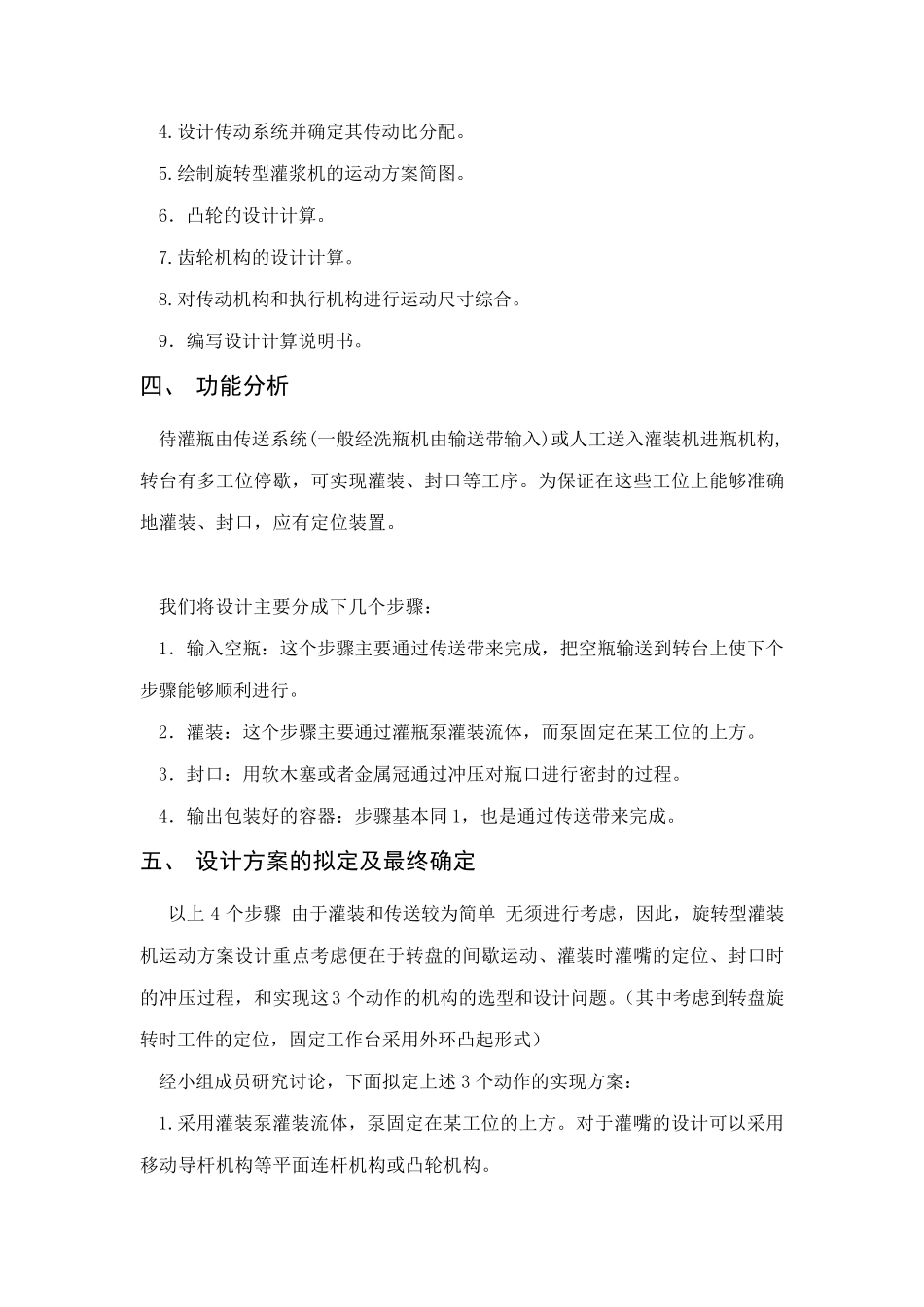

旋转型灌装机设计方案_第2页
2/9

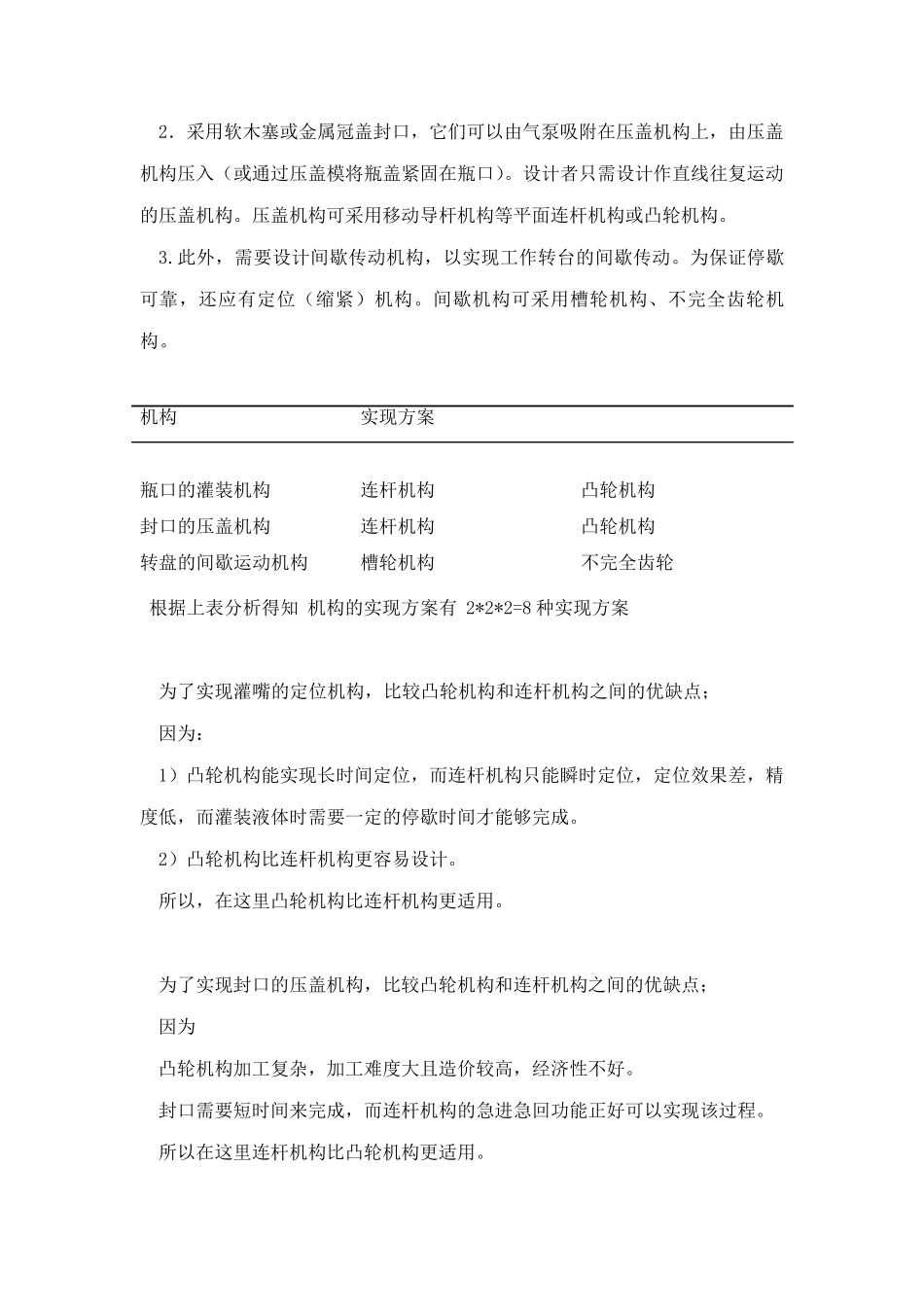

旋转型灌装机设计方案_第3页
3/9
一、 设计题目 设计旋转型灌装机。在转动工作台上对包装容器(如玻璃瓶)连续灌装流体(如饮料 、酒、冷霜等),转台有多工位停歇,以实现灌装,封口等工序为保证这些工位上能够准确地灌装、封口,应有定位装置。如图 1中,工位 1:输入空瓶;工位 2:灌装;工位 3:封口;工位 4:输出包装好的容器。 1234传送带固定工作台转台 图 1 旋转型灌装机 二、 原始数据及设计要求 该机采用电动机驱动,传动方式为机械传动,技术参数:转台直径为500mm,电动机转速:960r/min,灌装速度:10r/min。 三、 设计任务 1.旋转型灌装机应包括连杆机构、凸轮机构、齿轮机构等三种常用机构。 2.按工艺运动要求拟定运动循环图。 3.机构运动方案的评定与选择。 4.设计传动系统并确定其传动比分配。 5.绘制旋转型灌浆机的运动方案简图。 6.凸轮的设计计算。 7.齿轮机构的设计计算。 8.对传动机构和执行机构进行运动尺寸综合。 9.编写设计计算说明书。 四、 功能分析 待灌瓶由传送系统(一般经洗瓶机由输送带输入)或人工送入灌装机进瓶机构,转台有多工位停歇,可实现灌装、封口等工序。为保证在这些工位上能够准确地灌装、封口,应有定位装置。 我们将设计主要分成下几个步骤: 1.输入空瓶:这个步骤主要通过传送带来完成,把空瓶输送到转台上使下个步骤能够顺利进行。 2.灌装:这个步骤主要通过灌瓶泵灌装流体,而泵固定在某工位的上方。 3.封口:用软木塞或者金属冠通过冲压对瓶口进行密封的过程。 4.输出包装好的容器:步骤基本同1,也是通过传送带来完成。 五、 设计方案的拟定及最终确定 以上 4 个步骤 由于灌装和传送较为简单 无须进行考虑,因此,旋转型灌装机运动方案设计重点考虑便在于转盘的间歇运动、灌装时灌嘴的定位、封口时的冲压过程,和实现这3 个动作的机构的选型和设计问 题 。( 其中 考虑到转盘旋转时工件 的定位,固定工作台采 用外 环 凸起 形 式 ) 经小 组 成员 研 究 讨 论 ,下面 拟 定上述 3 个动作的实现方案: 1.采 用灌装泵灌装流体,泵固定在某工位的上方。对于灌嘴的设计可以采 用移 动导 杆 机构等平 面 连 杆 机构或凸轮机构。 2.采用软木塞或金属冠盖封口,它们可以由气泵吸附在压盖机构上,由压盖机构压入(或通过压盖模将瓶盖紧固在瓶口)。设计者只需设计作直线往复运动的压盖机构。压盖机构可采用移动导杆机构等平面连杆机构或凸轮机构。...
