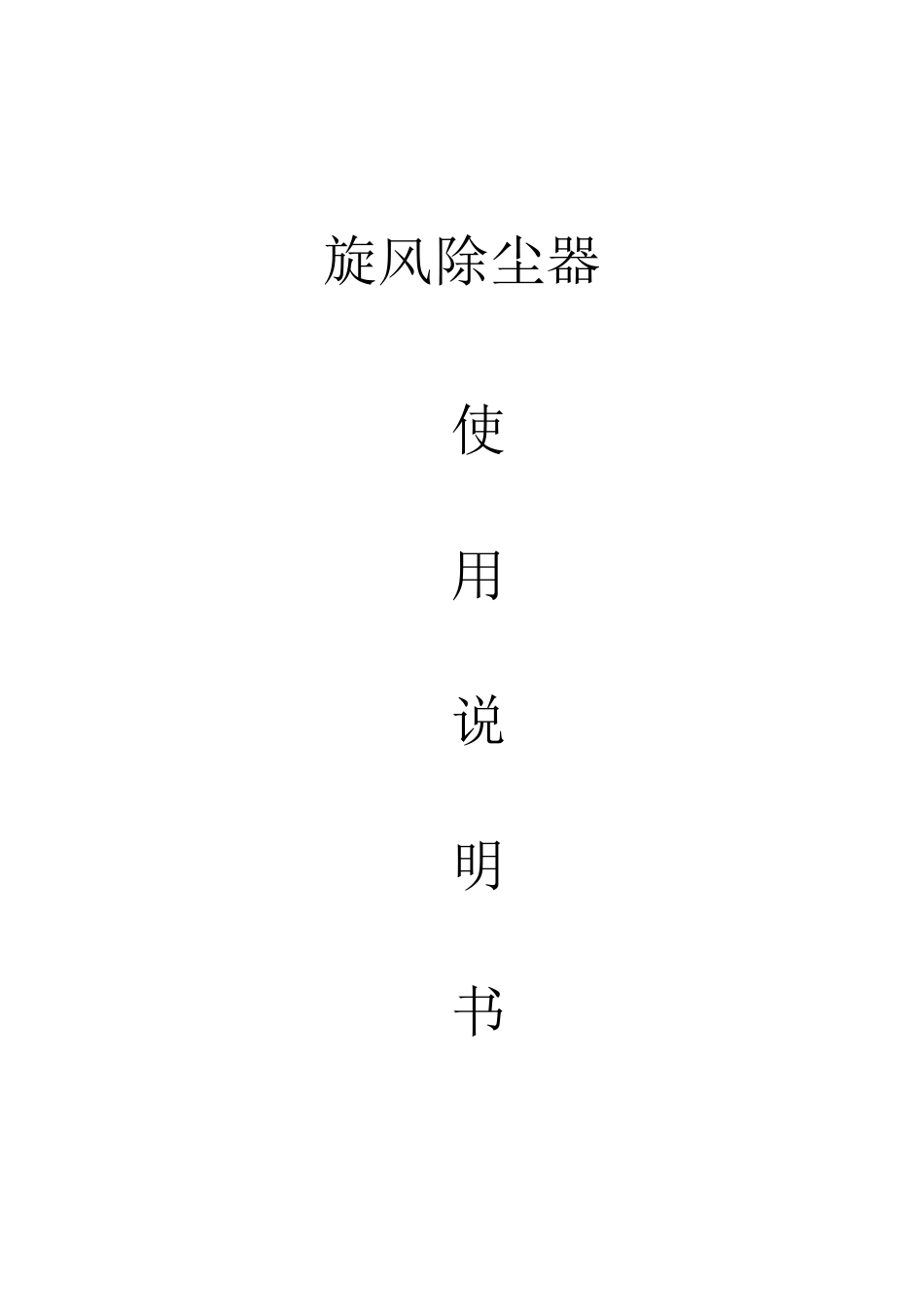

旋风式除尘器使用说明书

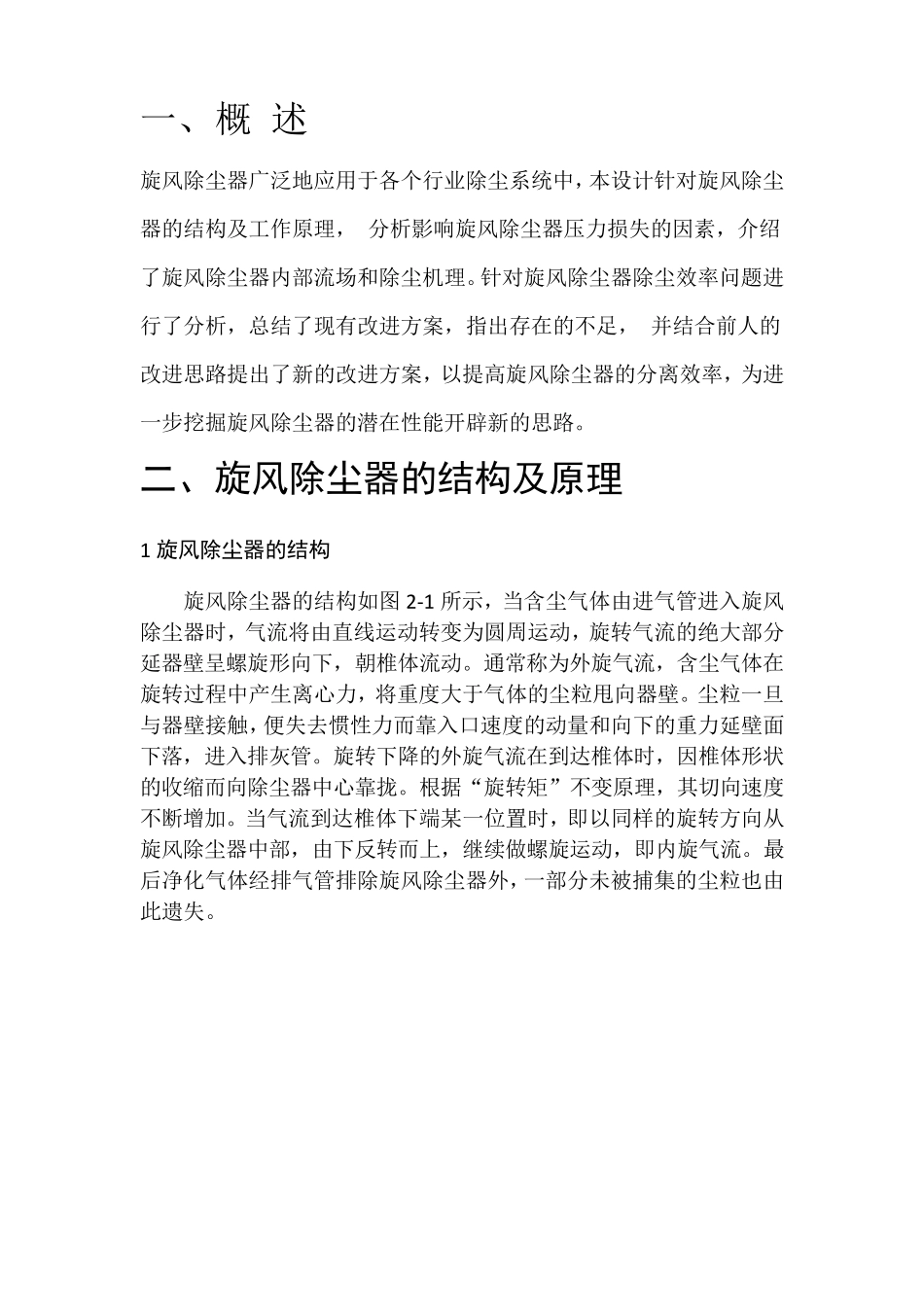

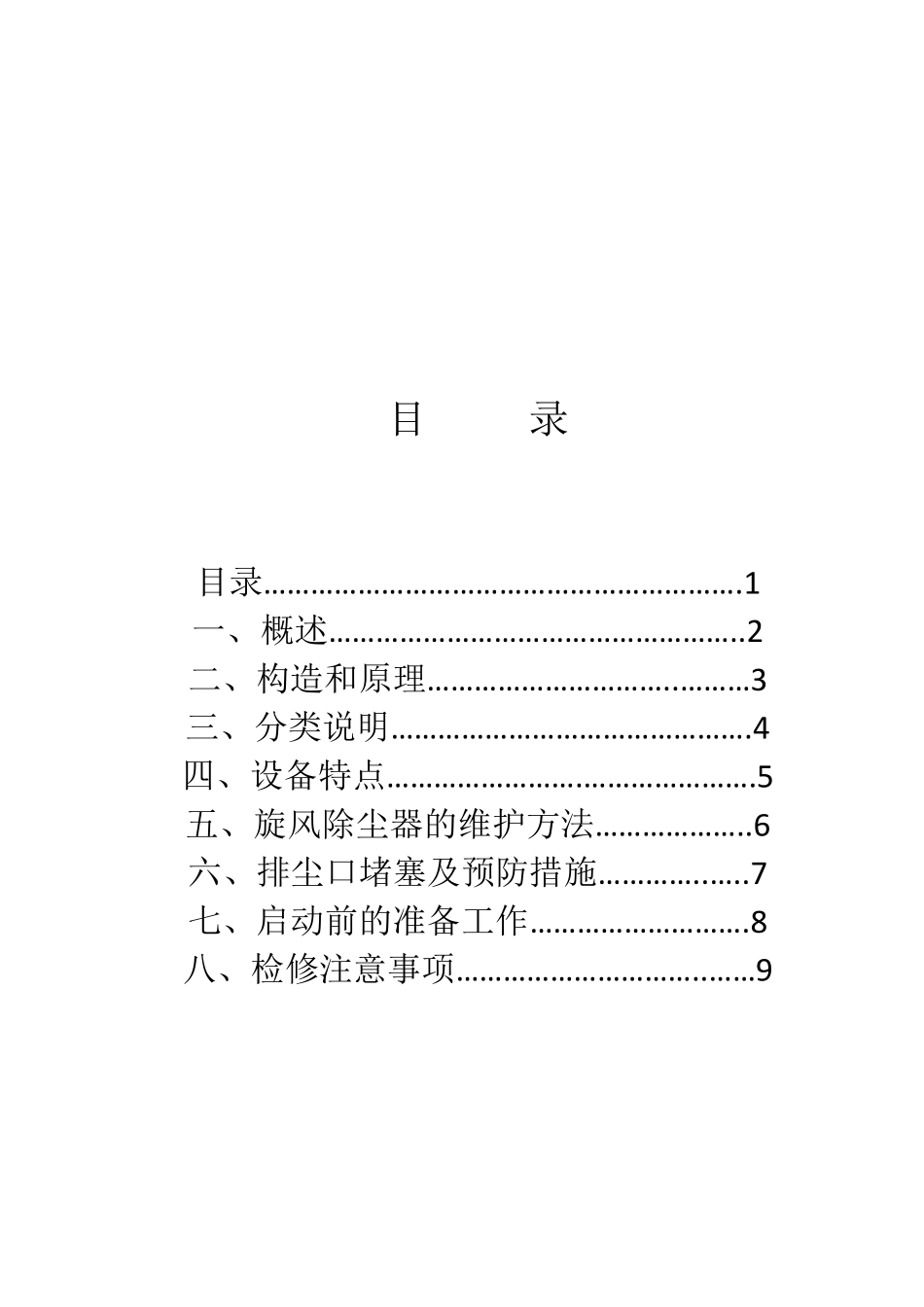

旋风除尘器 使 用 说 明 书 目 录 目录… … … … … … … … … … … … … … … … … … … … .1 一、概述… … … … … … … … … … … … … … … … … ..2 二、构造和原理… … … … … … … … … … ..… … … 3 三、分类说明… … … … … … … … … … … … … … … .4 四、设备特点… … … … … … … … .… … … … … … … .5 五、旋风除尘器的维护方法… … … … … … ..6 六、排尘口堵塞及预防措施… … … … ..… ..7 七、启动前的准备工作… … … … … … … … … .8 八、检修注意事项… … … … … … … … … … ..… … 9 一、概 述 旋风除尘器广泛地应用于各个行业除尘系统中，本设计针对旋风除尘器的结构及工作原理， 分析影响旋风除尘器压力损失的因素，介绍了旋风除尘器内部流场和除尘机理。针对旋风除尘器除尘效率问题进行了分析，总结了现有改进方案，指出存在的不足， 并结合前人的改进思路提出了新的改进方案，以提高旋风除尘器的分离效率，为进一步挖掘旋风除尘器的潜在性能开辟新的思路。 二、旋风除尘器的结构及原理 1 旋风除尘器的结构 旋风除尘器的结构如图 2-1 所示，当含尘气体由进气管进入旋风除尘器时，气流将由直线运动转变为圆周运动，旋转气流的绝大部分延器壁呈螺旋形向下，朝椎体流动。通常称为外旋气流，含尘气体在旋转过程中产生离心力，将重度大于气体的尘粒甩向器壁。尘粒一旦与器壁接触，便失去惯性力而靠入口速度的动量和向下的重力延壁面下落，进入排灰管。旋转下降的外旋气流在到达椎体时，因椎体形状的收缩而向除尘器中心靠拢。根据“旋转矩”不变原理，其切向速度不断增加。当气流到达椎体下端某一位置时，即以同样的旋转方向从旋风除尘器中部，由下反转而上，继续做螺旋运动，即内旋气流。最后净化气体经排气管排除旋风除尘器外，一部分未被捕集的尘粒也由此遗失。 1—排气管 2—顶盖 3—排灰管 4—圆锥体 5—圆筒体 6—进气管 图2—1 旋风除尘器 2 .2 旋风除尘器的性能及其影响因素 2.2.1 旋风除尘器的技术性能 （1）处理气体流量 Q 处理气体流量 Q 是通过除尘设备的含尘气体流量，除尘器流量为给定值，一般以体积流量表示。高温气体和不是一个大气压情况时必须把流量换算到标准状态，其...
