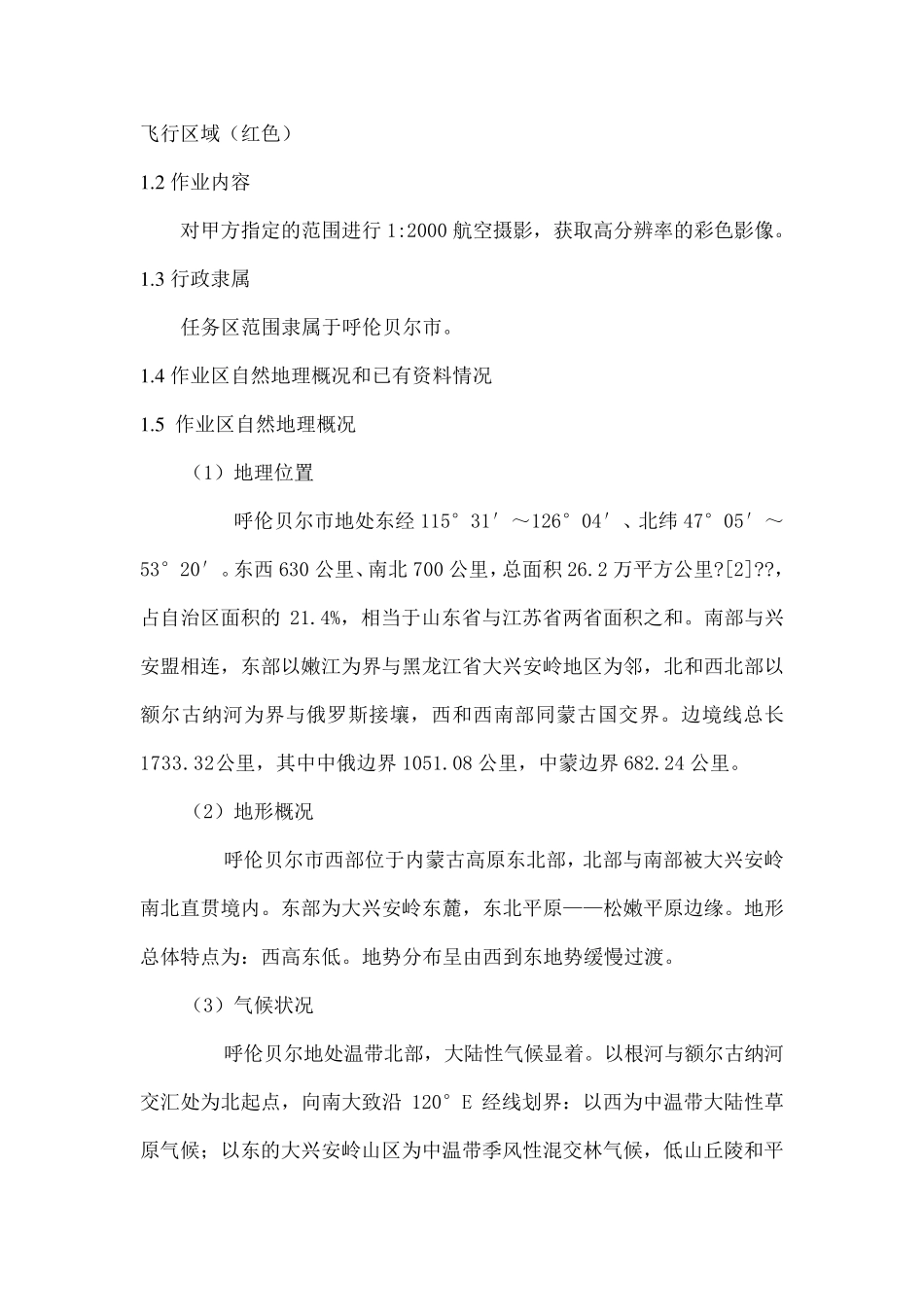

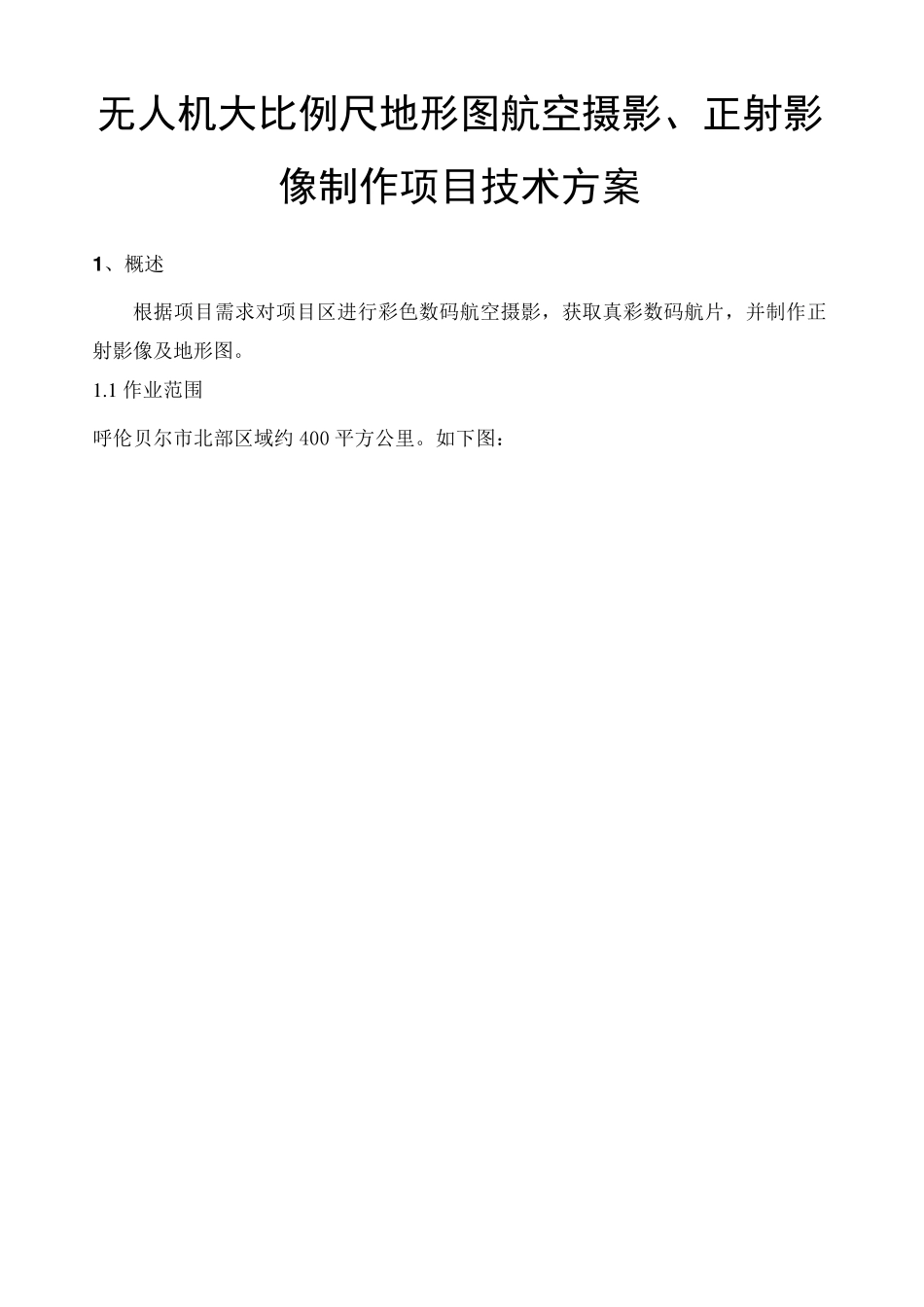

无人机大比例尺地形图航空摄影、正射影像制作项目技术方案 1 、概述 根据项目需求对项目区进行彩色数码航空摄影,获取真彩数码航片,并制作正射影像及地形图。 1 .1 作业范围 呼伦贝尔市北部区域约 400 平方公里。如下图:飞行区域(红色) 1 .2 作业内容 对甲方指定的范围进行1:2000 航空摄影,获取高分辨率的彩色影像。 1 .3 行政隶属 任务区范围隶属于呼伦贝尔市。 1 .4 作业区自然地理概况和已有资料情况 1 .5 作业区自然地理概况 (1)地理位置 呼伦贝尔市地处东经115°31′~126°04′、北纬 47°05′~53°20′。东西 630 公里、南北 700 公里,总面积 26.2 万平方公里?[2]??,占自治区面积的21.4%,相当于山东省与江苏省两省面积之和。南部与兴安盟相连,东部以嫩江为界与黑龙江省大兴安岭地区为邻,北和西北部以额尔古纳河为界与俄罗斯接壤,西和西南部同蒙古国交界。边境线总长1733.32公里,其中中俄边界 1051.08 公里,中蒙边界 682.24 公里。 (2)地形概况 呼伦贝尔市西部位于内蒙古高原东北部,北部与南部被大兴安岭南北直贯境内。东部为大兴安岭东麓,东北平原——松嫩平原边缘。地形总体特点为:西高东低。地势分布呈由西到东地势缓慢过渡。 (3)气候状况 呼伦贝尔地处温带北部,大陆性气候显着。以根河与额尔古纳河交汇处为北起点,向南大致沿120°E 经线划 界:以西为中温带大陆性草原气候; 以东的大兴安岭山区为中温带季 风 性混 交林 气候,低山丘 陵 和平原地区为中温带季风性森林草原气候,“乌玛-奇乾-根河-图里河-新帐房-加格达奇-125°E 蒙黑界”以北属于寒温带季风性针叶林气候。 1 .6 已有资料情况 甲方提供的航飞范围。 2 、作业依据 (1) 《全球定位系统(GPS)测量规范》GB/T 18314-2009; (2) 全球定位系统实时动态测量(RTK)技术规范》CH/T2009-2010; (3)《低空数字航空摄影规范》CH/Z3005-2010; (4)《低空数字航空摄影测量外业规范》CH/Z3004-2010; (5)《航空摄影技术设计规范》GB/T 19294-2003; (6)《摄影测量航空摄影仪技术要求》MH/T 1005-1996; (7)《航空摄影仪检测规范》MH/T 1006-1996; (8)《航空摄影产品的注记与包装》GB/T 16176-1996; (9)《国家基础航空摄影产品检查验收和质量评定实施细则》国家测绘局; (10)《国家基础航空摄影补充技术规定》国家测绘局; (11)《1∶500、1∶1000、1∶20...
