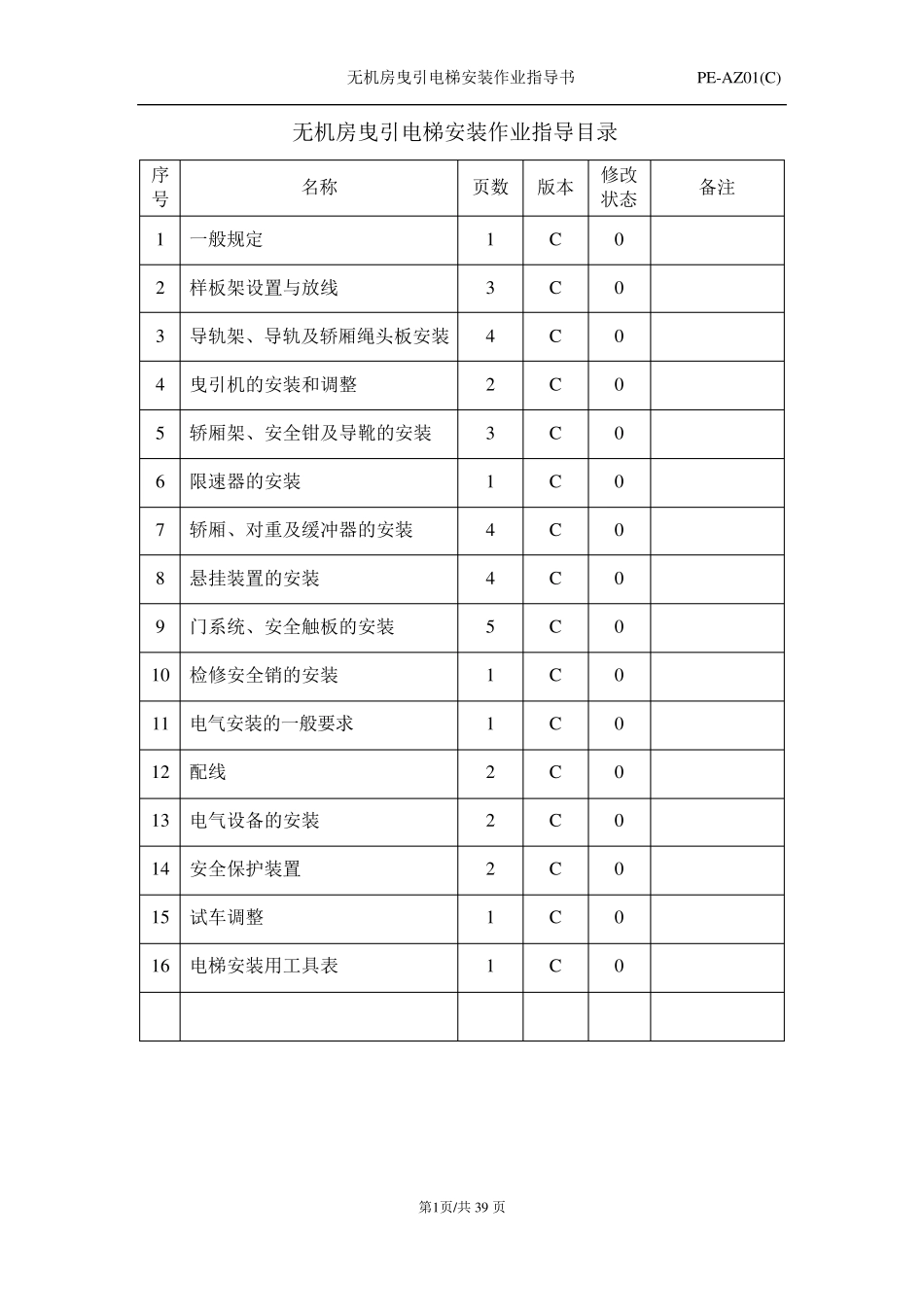

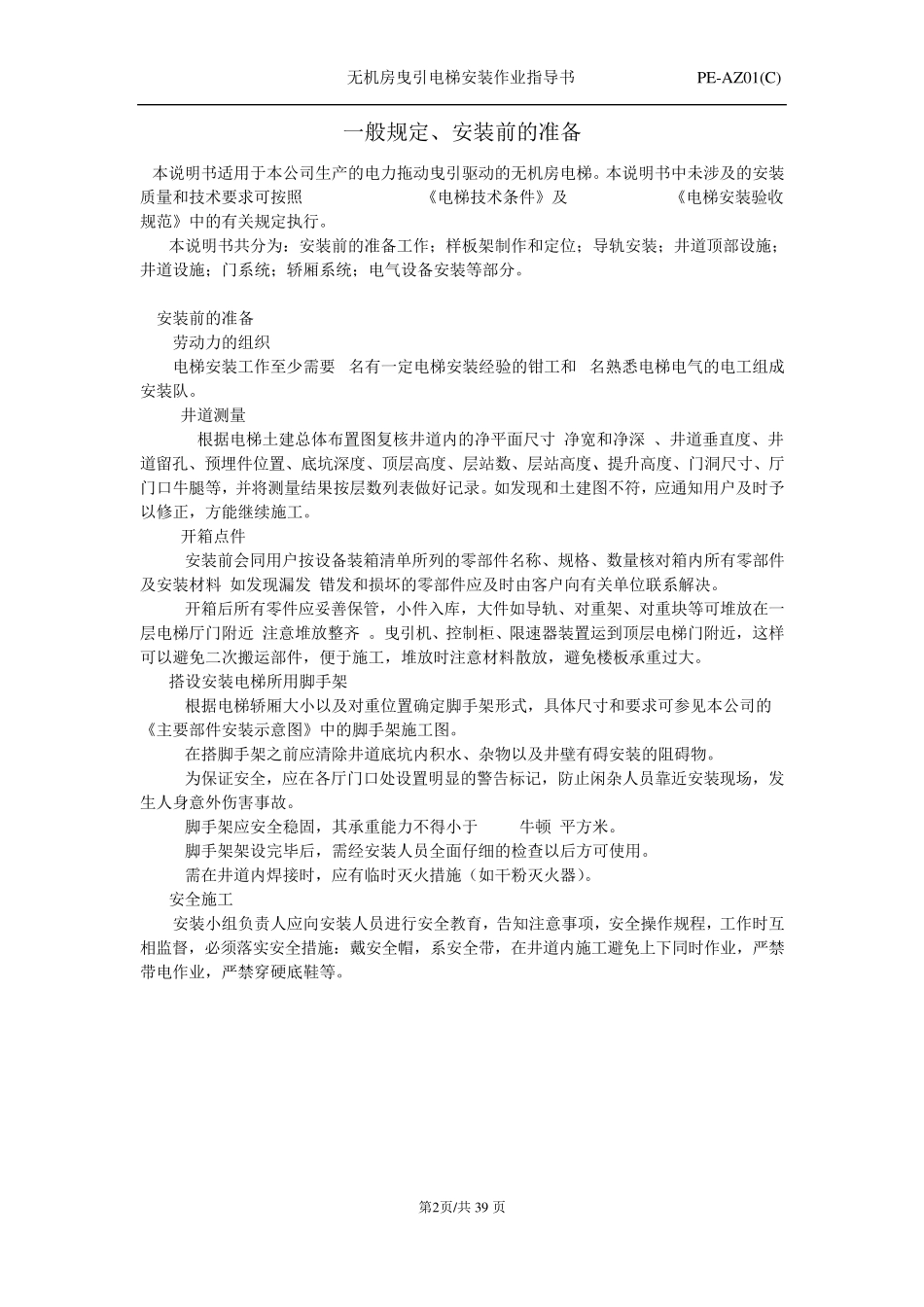

P G E C Innov ation driv en serv ices 伯爵电梯 无机房曳引电梯 安装作业指导书 江苏伯爵电梯股份 有 限 公 司 无机房曳引电梯安装作业指导书 PE-AZ01(C) 第1页/共39 页 无机房曳引电梯安装作业指导目录 序号 名称 页数 版本 修改 状态 备注 1 一般规定 1 C 0 2 样板架设置与放线 3 C 0 3 导轨架、导轨及轿厢绳头板安装 4 C 0 4 曳引机的安装和调整 2 C 0 5 轿厢架、安全钳及导靴的安装 3 C 0 6 限速器的安装 1 C 0 7 轿厢、对重及缓冲器的安装 4 C 0 8 悬挂装置的安装 4 C 0 9 门系统、安全触板的安装 5 C 0 10 检修安全销的安装 1 C 0 11 电气安装的一般要求 1 C 0 12 配线 2 C 0 13 电气设备的安装 2 C 0 14 安全保护装置 2 C 0 15 试车调整 1 C 0 16 电梯安装用工具表 1 C 0 无机房曳引电梯安装作业指导书 PE-AZ01(C) 第2页/共39 页 一般规定、安装前的准备 1 本说明书适用于本公司生产的电力拖动曳引驱动的无机房电梯。本说明书中未涉及的安装质量和技术要求可按照 GB/T10058-2009《电梯技术条件》及 GB10060-2011《电梯安装验收规范》中的有关规定执行。 1.1本说明书共分为：安装前的准备工作；样板架制作和定位；导轨安装；井道顶部设施；井道设施；门系统；轿厢系统；电气设备安装等部分。 2 安装前的准备 2.1 劳动力的组织 电梯安装工作至少需要2名有一定电梯安装经验的钳工和1名熟悉电梯电气的电工组成安装队。 2.2 井道测量 2.2.1 根据电梯土建总体布置图复核井道内的净平面尺寸(净宽和净深)、井道垂直度、井道留孔、预埋件位置、底坑深度、顶层高度、层站数、层站高度、提升高度、门洞尺寸、厅门口牛腿等，并将测量结果按层数列表做好记录。如发现和土建图不符，应通知用户及时予以修正，方能继续施工。 2.3 开箱点件 2.3.1 安装前会同用户按设备装箱清单所列的零部件名称、规格、数量核对箱内所有零部件及安装材料,如发现漏发,错发和损坏的零部件应及时由客户向有关单位联系解决。 2.3.2开箱后所有零件应妥善保管，小件入库，大件如导轨、对重架、对重块等可堆放在一层电梯厅门附近(注意堆放整齐)。曳引机、控制柜、限速器装置运到顶层电梯门附近，这样可以避免二次搬运部件，便于施工，堆放时注意材料散放，避免楼板承重过大。 2.4搭设安装电梯所用脚手架 2.4.1根据电梯轿厢大小以及对...
