无油空压机使用说明书2016

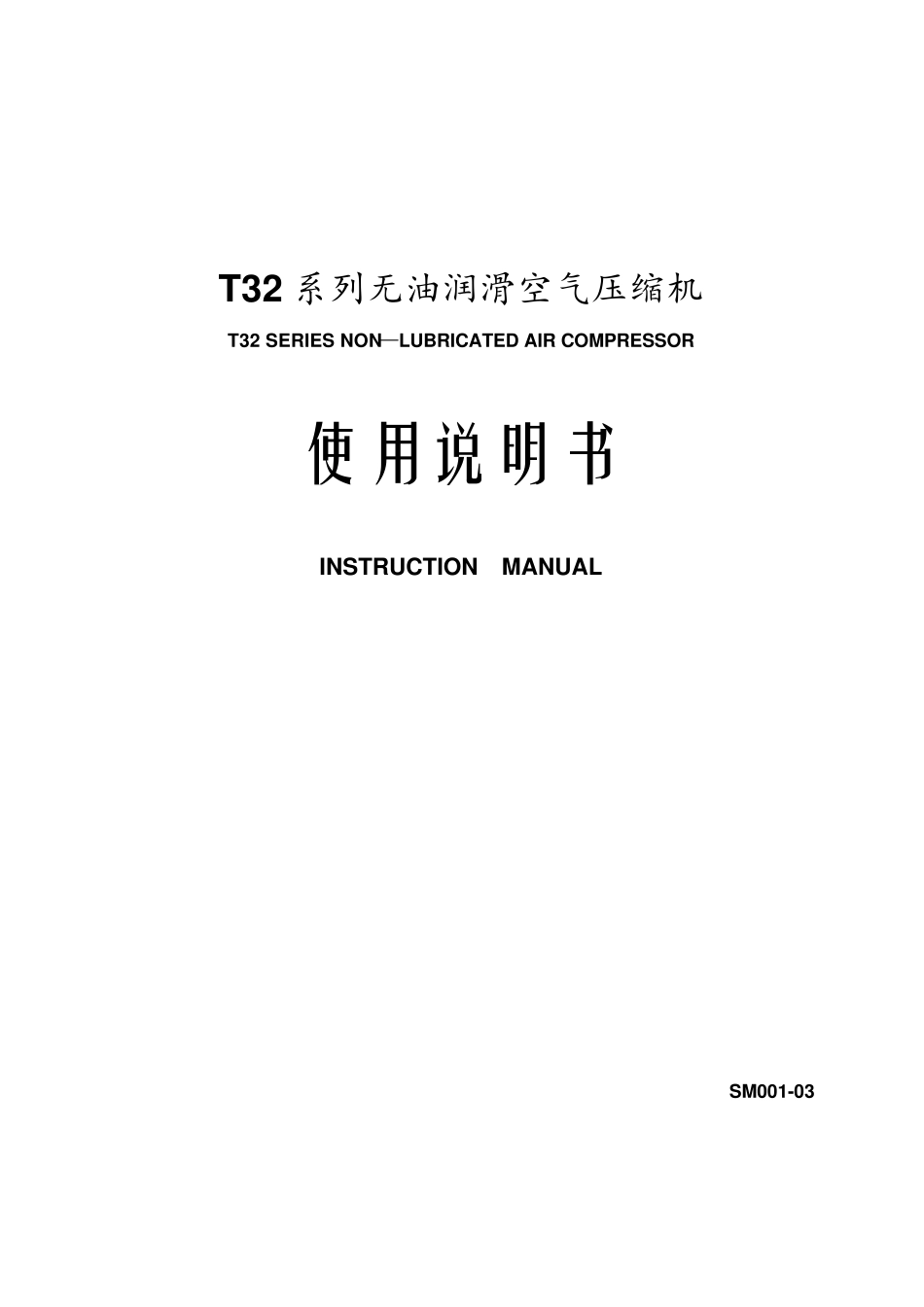

无油空压机使用说明书2016_第1页
1/20

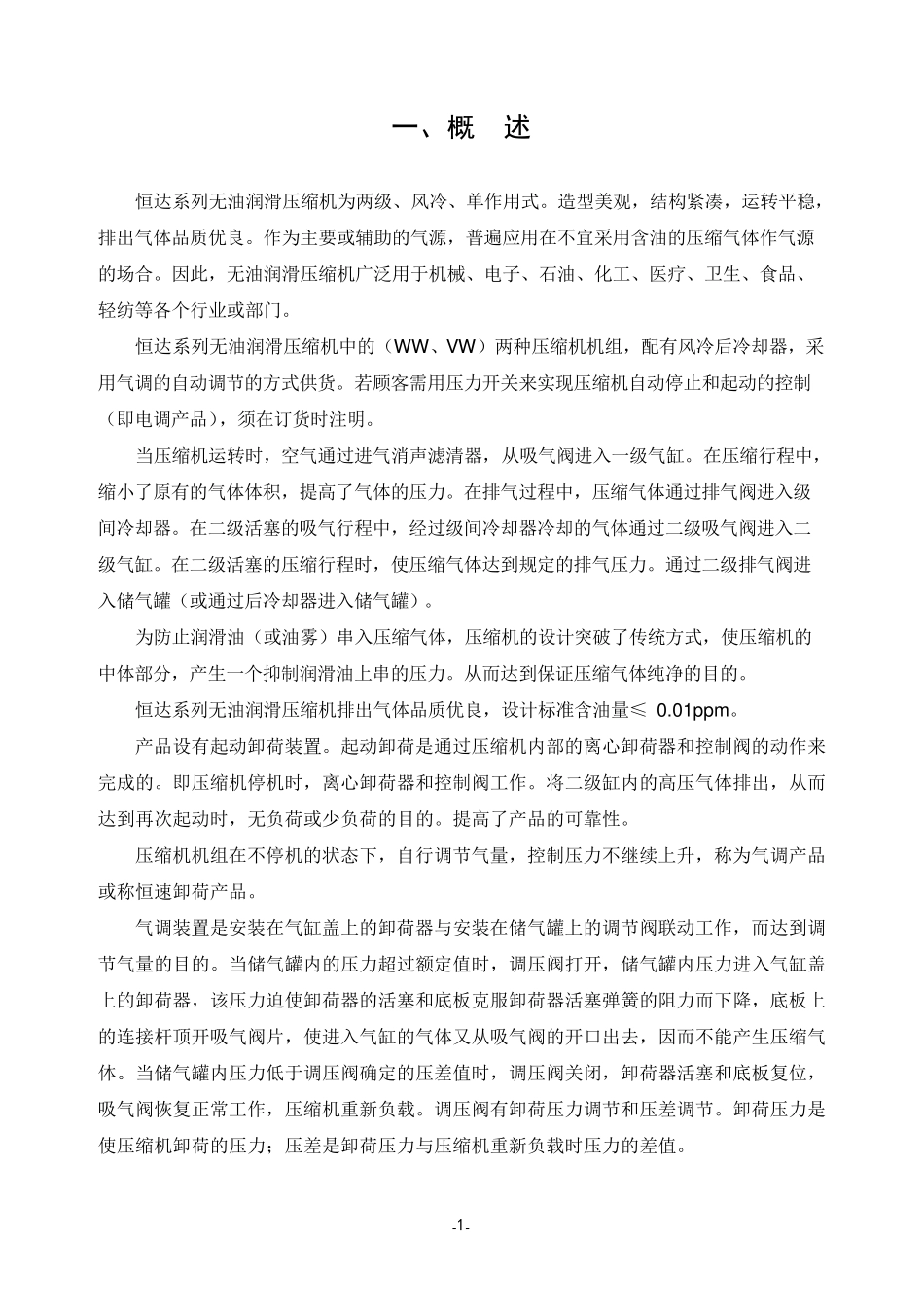

无油空压机使用说明书2016_第2页
2/20

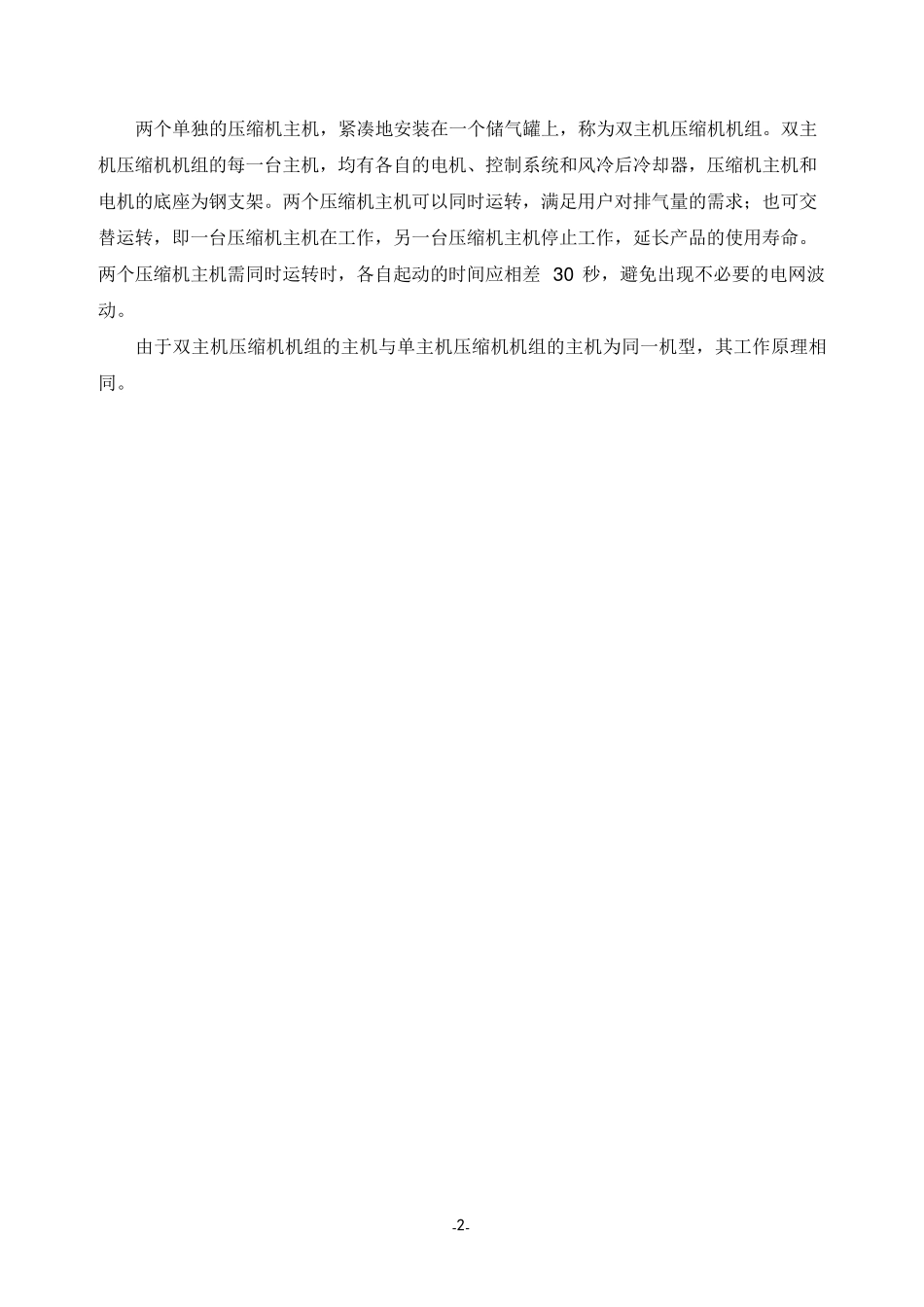

无油空压机使用说明书2016_第3页
3/20
T32 系列无油润滑空气压缩机 T32 SERIES NON—LUBRICATED AIR COMPRESSOR 使用说明书 INSTRUCTION MANUAL SM001-03 -1- 一、概 述 恒达系列无油润滑压缩机为两级、风冷、单作用式。造型美观,结构紧凑,运转平稳,排出气体品质优良。作为主要或辅助的气源,普遍应用在不宜采用含油的压缩气体作气源的场合。因此,无油润滑压缩机广泛用于机械、电子、石油、化工、医疗、卫生、食品、轻纺等各个行业或部门。 恒达系列无油润滑压缩机中的(WW、VW)两种压缩机机组,配有风冷后冷却器,采用气调的自动调节的方式供货。若顾客需用压力开关来实现压缩机自动停止和起动的控制(即电调产品),须在订货时注明。 当压缩机运转时,空气通过进气消声滤清器,从吸气阀进入一级气缸。在压缩行程中,缩小了原有的气体体积,提高了气体的压力。在排气过程中,压缩气体通过排气阀进入级间冷却器。在二级活塞的吸气行程中,经过级间冷却器冷却的气体通过二级吸气阀进入二级气缸。在二级活塞的压缩行程时,使压缩气体达到规定的排气压力。通过二级排气阀进入储气罐(或通过后冷却器进入储气罐)。 为防止润滑油(或油雾)串入压缩气体,压缩机的设计突破了传统方式,使压缩机的中体部分,产生一个抑制润滑油上串的压力。从而达到保证压缩气体纯净的目的。 恒达系列无油润滑压缩机排出气体品质优良,设计标准含油量≤ 0.01ppm。 产品设有起动卸荷装置。起动卸荷是通过压缩机内部的离心卸荷器和控制阀的动作来完成的。即压缩机停机时,离心卸荷器和控制阀工作。将二级缸内的高压气体排出,从而达到再次起动时,无负荷或少负荷的目的。提高了产品的可靠性。 压缩机机组在不停机的状态下,自行调节气量,控制压力不继续上升,称为气调产品或称恒速卸荷产品。 气调装置是安装在气缸盖上的卸荷器与安装在储气罐上的调节阀联动工作,而达到调节气量的目的。当储气罐内的压力超过额定值时,调压阀打开,储气罐内压力进入气缸盖上的卸荷器,该压力迫使卸荷器的活塞和底板克服卸荷器活塞弹簧的阻力而下降,底板上的连接杆顶开吸气阀片,使进入气缸的气体又从吸气阀的开口出去,因而不能产生压缩气体。当储气罐内压力低于调压阀确定的压差值时,调压阀关闭,卸荷器活塞和底板复位,吸气阀恢复正常工作,压缩机重新负载。调压阀有卸荷压力调节和压差调节。卸荷压力是使压缩机卸荷的压力;压差是卸荷压力与压缩机重新负载时压力的差值。 -2- 两个单独的压...
