无线抢答器设计

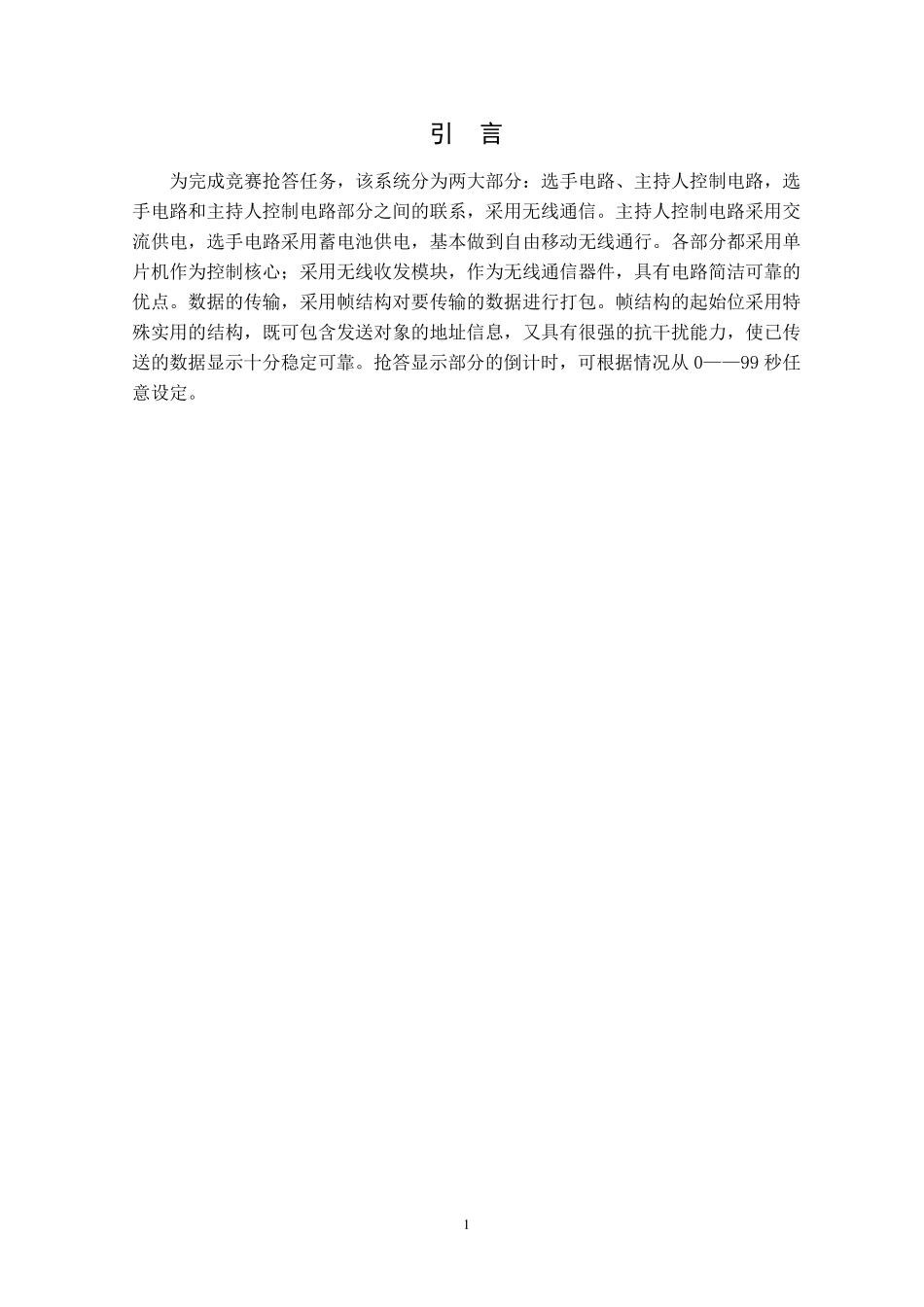

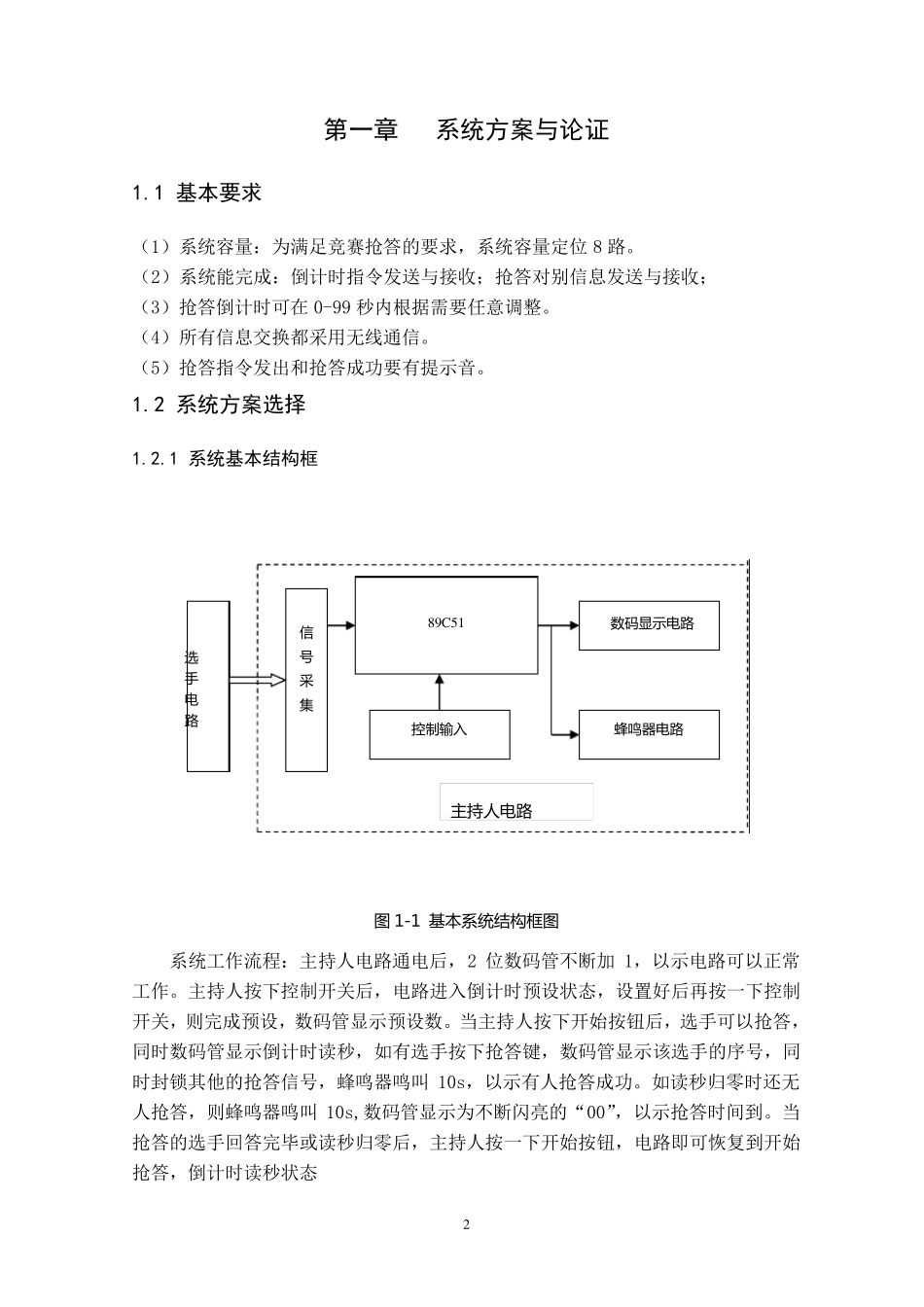

1 引 言 为完成竞赛抢答任务，该系统分为两大部分：选手电路、主持人控制电路，选手电路和主持人控制电路部分之间的联系，采用无线通信。主持人控制电路采用交流供电，选手电路采用蓄电池供电，基本做到自由移动无线通行。各部分都采用单片机作为控制核心；采用无线收发模块，作为无线通信器件，具有电路简洁可靠的优点。数据的传输，采用帧结构对要传输的数据进行打包。帧结构的起始位采用特殊实用的结构，既可包含发送对象的地址信息，又具有很强的抗干扰能力，使已传送的数据显示十分稳定可靠。抢答显示部分的倒计时，可根据情况从0——99 秒任意设定。 2 第一章 系统方案与论证 1.1 基本要求 （ 1） 系 统 容 量 ： 为 满 足 竞 赛 抢 答 的 要 求 ， 系 统 容 量 定 位 8 路 。 （ 2） 系 统 能 完 成 ： 倒 计 时 指 令 发 送 与 接 收 ； 抢 答 对 别 信 息 发 送 与 接 收 ； （ 3） 抢 答 倒 计 时 可 在 0-99 秒 内 根 据 需 要 任 意 调 整 。 （ 4） 所 有 信 息 交 换 都 采 用 无 线 通 信 。 （ 5） 抢 答 指 令 发 出 和 抢 答 成 功 要 有 提 示 音 。 1.2 系统方案选择 1.2.1 系统基本结构框 图 1-1 基 本 系 统 结 构 框 图 系 统 工 作 流 程 ： 主 持 人 电 路 通 电 后 ， 2 位 数 码 管 不 断 加1， 以 示 电 路 可 以 正 常工 作 。 主 持 人 按 下 控 制 开 关 后 ， 电 路 进 入 倒 计 时 预 设 状 态 ， 设 置 好 后 再 按 一 下 控 制开 关 ， 则 完 成 预 设 ， 数 码 管 显 示 预 设 数 。 当 主 持 人 按 下 开 始 按 钮 后 ， 选 手 可 以 抢 答 ，同 时 数 码 管 显 示 倒 计 时 读 秒 ， 如 有 选 手 按 下 抢 答 键 ， 数 码 管 显 示 该 选 手 的 序 号 ， 同时 封 锁 其 他 的 抢 答 信 号 ， 蜂 鸣 器 鸣 叫10s， 以 示 有 人 抢 答 成 功 。 如 读 秒 归 零 时 还 无人 抢 答 ， 则 蜂 鸣 器 鸣 叫10s,数 码 管 显 示 为 不 断 闪 亮 的 “00”， 以 示 抢 答 时 间到。 当抢 答 的 选 手 回答 完 毕或读 秒 归 零 后 ， 主 持 人...
