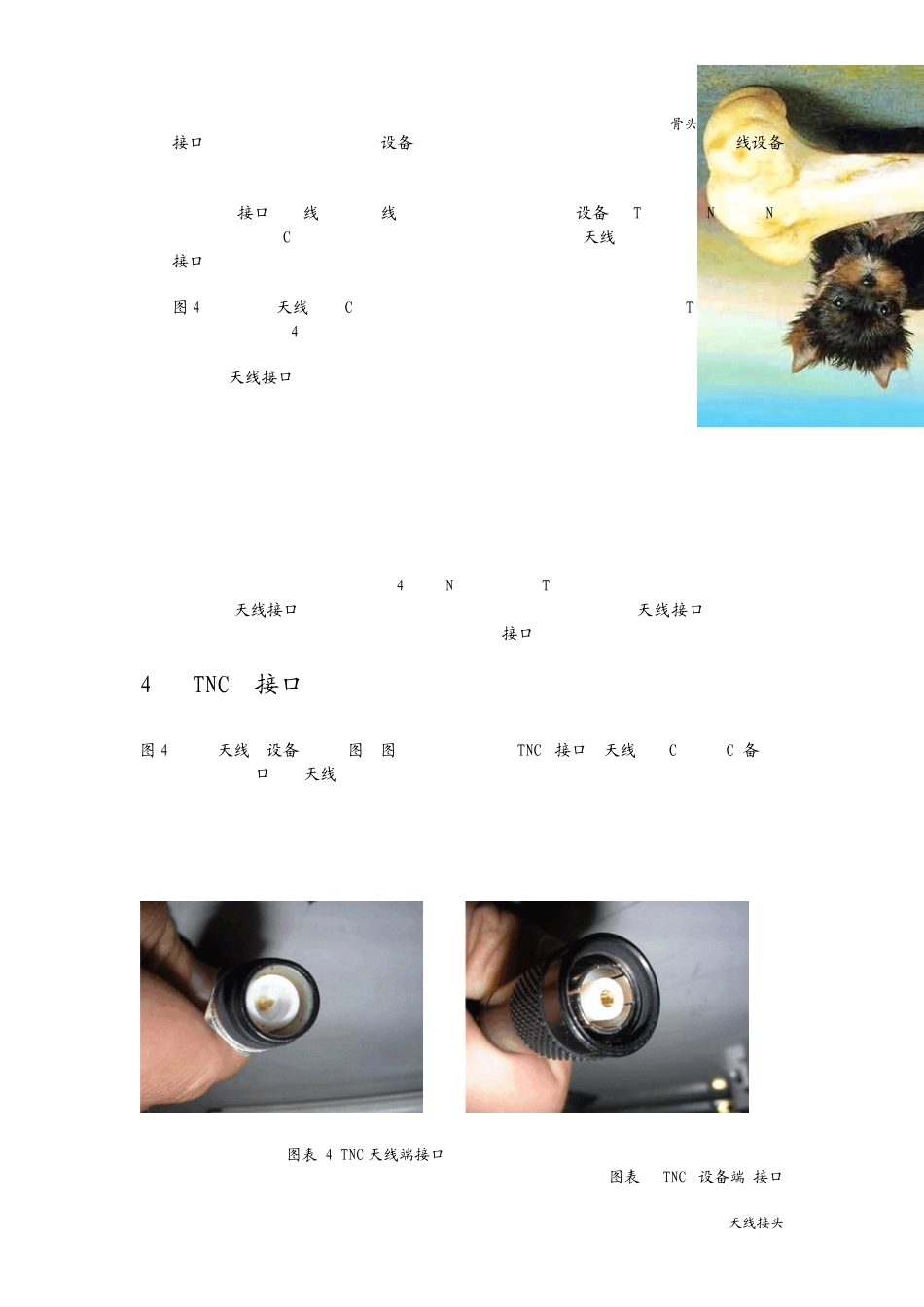

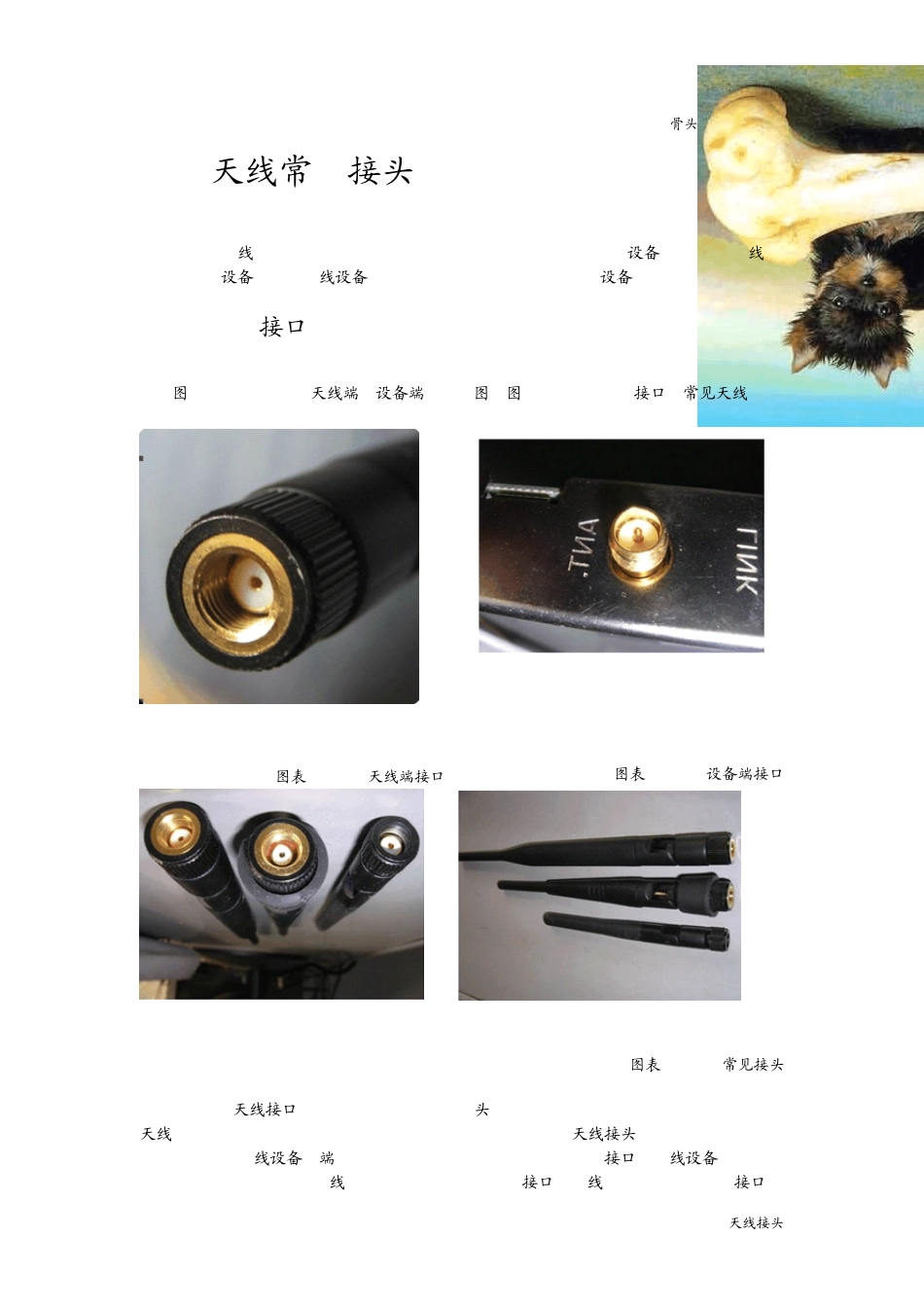

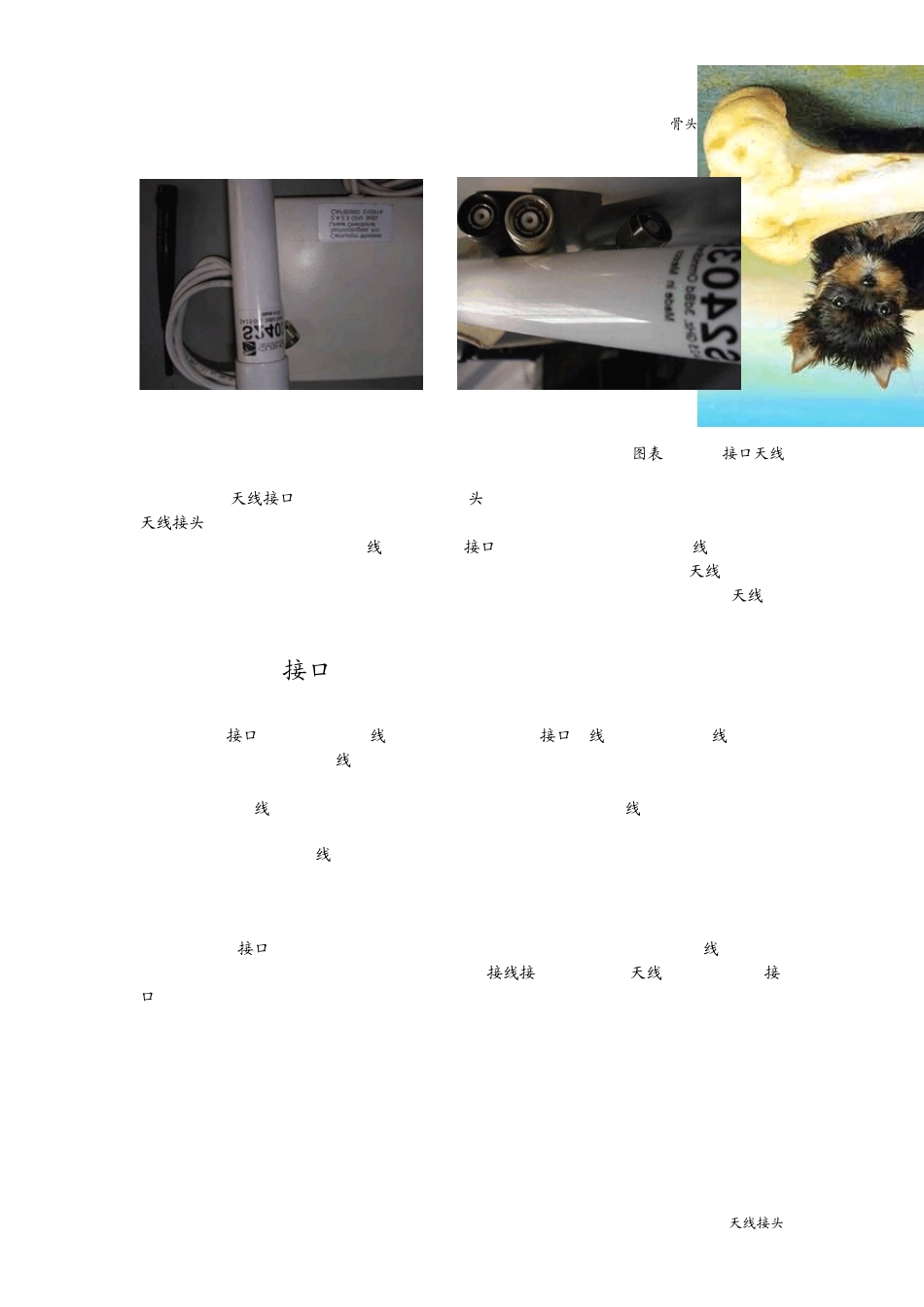

骨头1天线接头&4天线常用接头本文的无线AP、路由、网卡都是指的 802.11B和 802.11g的设备 既 2.4G无线局域网所用的设备,简称无线设备,不包括 GPRS、CDMA等上网设备。4.1SMA接口图 1、2为 SMA的天线端和设备端的实拍图,图 3为几种 SMA接口的常见天线。图表 1SMA天线端接口图表 2SMA设备端接口图表 3SMA常见接头SMA的天线接口全称应为 SMA反级性公头(至于为什么这么叫,我也不知道 反正天线厂家的订单上是这么写的 ,E文是 SMARPM),就是天线接头是内部有螺纹的,里面触点是针(无线设备一端是外部有螺纹 里面触点是管)。这种接口的无线设备是最最普及的 70%以上的 AP、无线路由和 90%以上的 PCI接口的无线网卡都是采用这个接口,骨头2天线接头这个接口大小适中,手持对讲机等设备也有不少是这个类型,但里面的针和管却与无线设备相反的。采用这个接口的无线AP和无线路由包括了大部分的民用设备。 TP-LINK、DLINK、西门子、美国网件、COREGA、鹰泰、贝尔金等等品牌,只要是天线可拆卸的,基本上都用的这个接口。图 4 最上面的天线是 PCI网卡和少数 AP用的是 2dbi的,中间的是 WET11用的,最下边是是西门子 2624用的。后二个可能是增益略大,没查到资料。SMA的天线接口就应该是 SMA,SMA和 RP-SMA不同的。SMA分为很多种,极性方面的差异一个叫“SMA”,另一个叫“RP-SMA”,他们之间的差别就是:标准的 SMA是:“外螺纹+孔”、“内螺纹+针”RP-SMA是:“外螺纹+针”、“内螺纹+孔"RP-SMA还有西门子的 2624,LINKSYS的 WET11,其实真的有高人把市面上的常见的 AP的天线接口都列出来,才是真正造福大家的。我说的 SMA天线接口只是泛指。因为我单位的 350M的集群手台就是标准的 SMA接口的。4.2TNC接口图 4、5是天线和设备的实拍图,图 6是常见的一种 TNC接口的天线和 CISOC的备件:5dbi、 9dbi进口增益天线图表 4 TNC 天线端接口图表 5TNC设备端 接口骨头3天线接头图表 6TNC接口天线TNC的天线接口全称应为 TNC反级性公头,英文是 TNCRPM ,比 SMA要粗些 ,天线接头的外部与内部触点之间有一层金属屏蔽。最典型的就是网络的老大 CISCO和它的子品牌 LINKSYS的绝大多数无线设备用这种接口,目前发现例外的是两种无线网桥WET11和 WMP54G它们是 SMA的。另外对于目前价格较便宜的二种增益天线5dbi的全向和 9dbi的定向 ,都是 CISCO的备件,因为 CISCO的 AP出售时 都是不带天线的这点和家...
