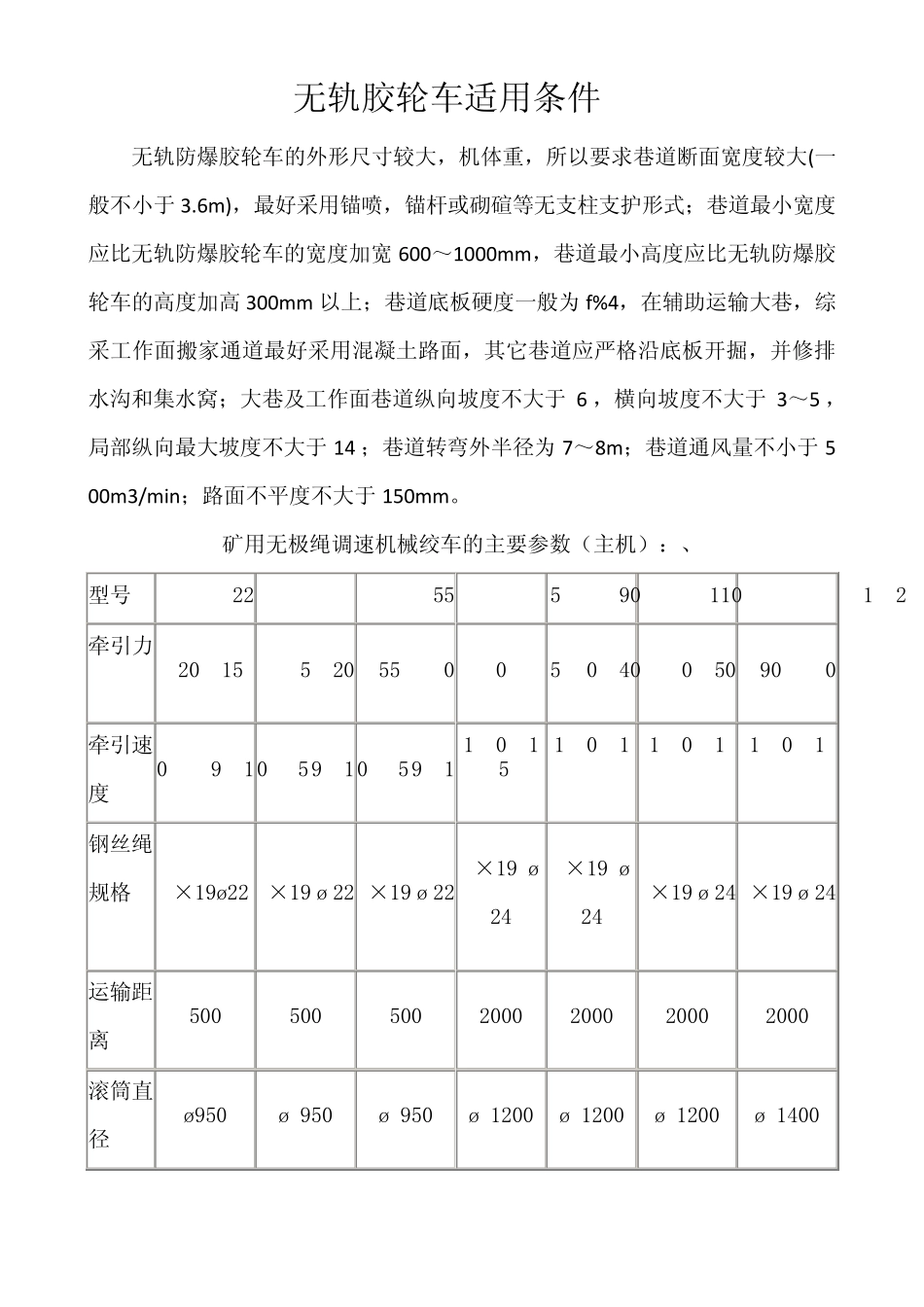

无轨胶轮车适用条件 无轨防爆胶轮车的外形尺寸较大,机体重,所以要求巷道断面宽度较大(一般不小于3.6m),最好采用锚喷,锚杆或砌碹等无支柱支护形式;巷道最小宽度应比无轨防爆胶轮车的宽度加宽600~1000mm,巷道最小高度应比无轨防爆胶轮车的高度加高300mm 以上;巷道底板硬度一般为f%4,在辅助运输大巷,综采工作面搬家通道最好采用混凝土路面,其它巷道应严格沿底板开掘,并修排水沟和集水窝;大巷及工作面巷道纵向坡度不大于6 ,横向坡度不大于3~5 ,局部纵向最大坡度不大于14 ;巷道转弯外半径为7~8m;巷道通风量不小于500m3/min;路面不平度不大于150mm。 矿用无极绳调速机械绞车的主要参数(主机):、 型号 JWB22BJ JWB37BJ JWB55BJ JWB75BJ JWB90BJ JWB110BJ JWB132BJ 牵引力KN 20/15 35/20 55/30 60/35 70/40 80/50 90/60 牵引速度m/s 0.79/1.35 0.79/1.35 0.79/1.35 1.0/1.7 1.0/1.7 1.0/1.7 1.0/1.7 钢丝绳规格mm 6×19ø22 6×19 ø 22 6×19 ø 22 6×19 ø 24 6×19 ø 24 6×19 ø 24 6×19 ø 24 运输距离 m 500 500 500 2000 2000 2000 2000 滚 筒 直径mm ø950 ø 950 ø 950 ø 1200 ø 1200 ø 1200 ø 1400 电动机功率KW 22 37 55 75 90 110 132 外形尺寸(长×宽×高)mm 1840×1345×1030 1965×1650×1030 2500×2000×1500 2900×1750×1480 2930×1750×1500 2980×1750×1550 2980×1750×1550 重量(含电机)kg 2237 2425 2626 9120 9215 9285 9335 无极绳连续牵引车,是煤矿井下巷道以钢丝绳牵引的一种普通轨道运输设备;适用于长距离大 倾角、多变坡、大吨位工况条件下的工作面顺槽、采区上(下)山和集中轨道巷等材料、设备的不经转载的直达运输;是替代传统小绞车接力、对拉运输方式,实现运输整体液压支架和矿井各种设备的一种理想装备;也可用于金属矿山的井下巷道和地面,坡度不大且有起伏变化的轨道运输,最大适应倾角不得大于20°。 无极绳连续牵引车,吸收了绳牵引卡轨车的先进技术,借鉴了传统无极绳绞车的实用经验,创造性开发研制的一种实用新型辅助运输装备,是对井下辅助运输系统的进一步完善和提高。综合起来有如下性能特点: (1)可靠性高,操作简单。采用机械传动方式,设置两套制动系统,可靠性高且结构紧凑;按钮控制,操作方便,极大地降低了对工人的操作要求,大大地减少了劳动...
