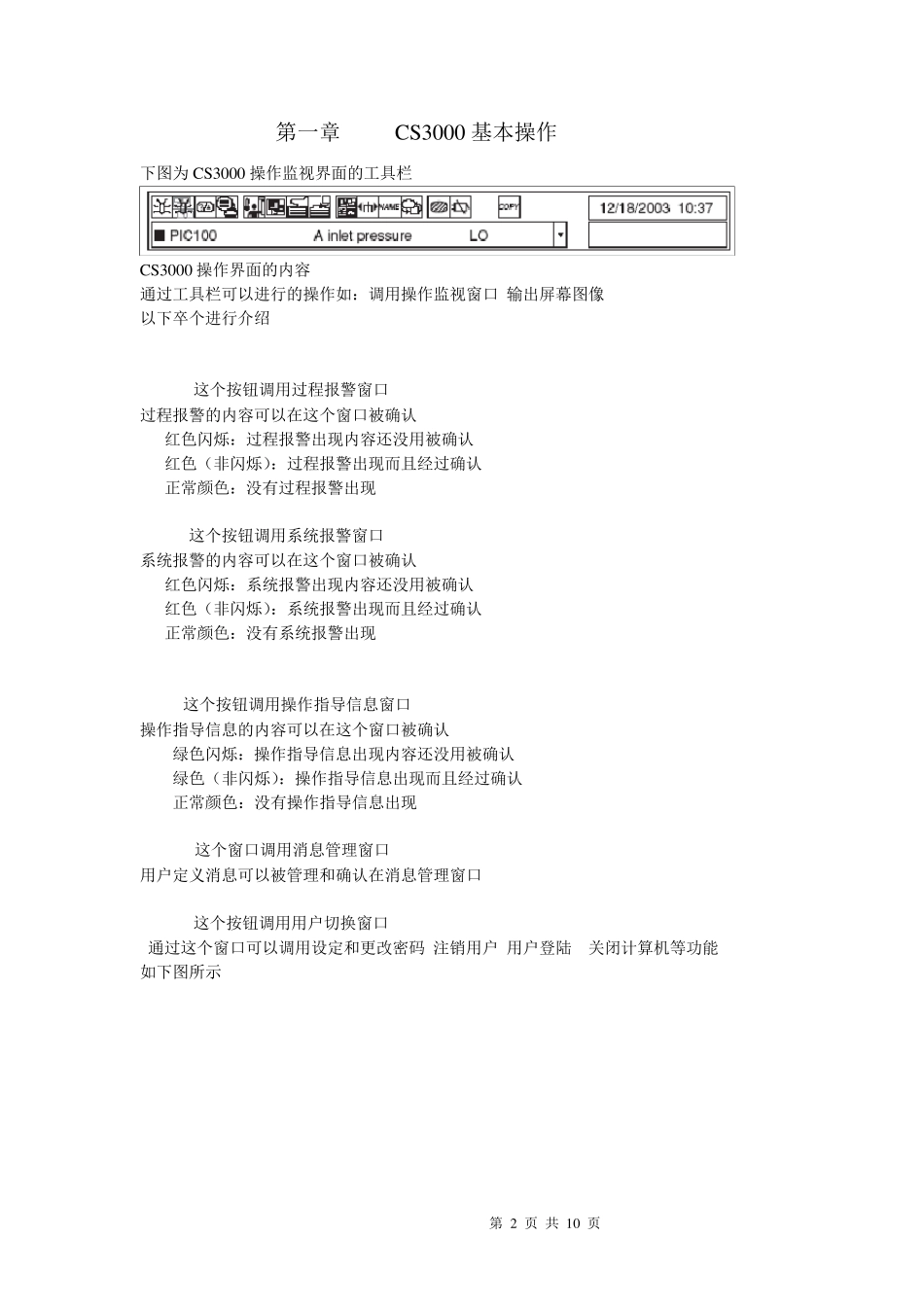

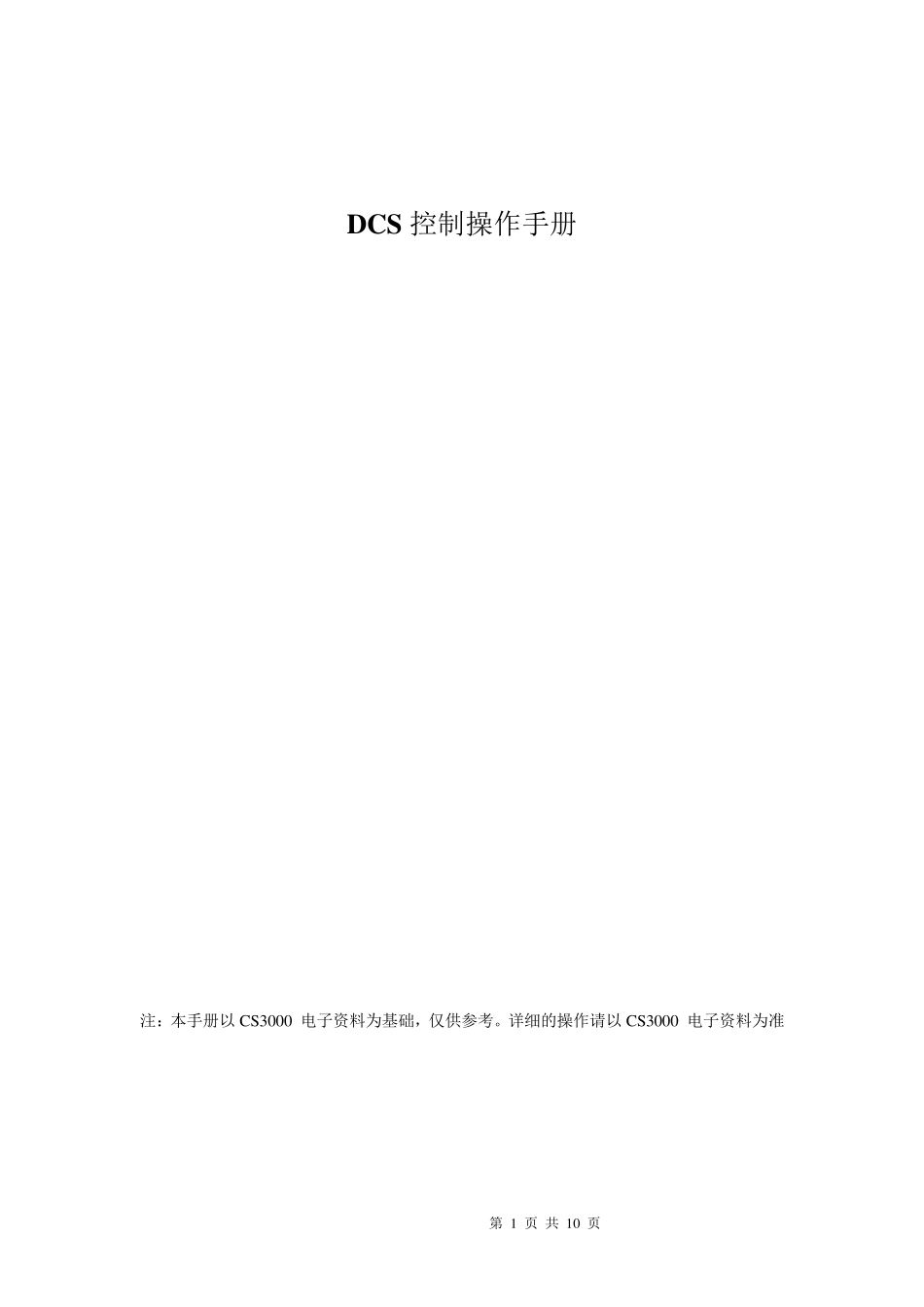

第 1 页 共 10 页 DCS控制操作手册 注：本手册以CS3000 电子资料为基础，仅供参考。详细的操作请以CS3000 电子资料为准 第 2 页 共 10 页 第一章 CS3000 基本操作 下图为 CS3000 操作监视界面的工具栏 CS3000 操作界面的内容 通过工具栏可以进行的操作如：调用操作监视窗口 输出屏幕图像 以下卒个进行介绍 这个按钮调用过程报警窗口 过程报警的内容可以在这个窗口被确认 红色闪烁：过程报警出现内容还没用被确认 红色（非闪烁）：过程报警出现而且经过确认 正常颜色：没有过程报警出现 这个按钮调用系统报警窗口 系统报警的内容可以在这个窗口被确认 红色闪烁：系统报警出现内容还没用被确认 红色（非闪烁）：系统报警出现而且经过确认 正常颜色：没有系统报警出现 这个按钮调用操作指导信息窗口 操作指导信息的内容可以在这个窗口被确认 绿色闪烁：操作指导信息出现内容还没用被确认 绿色（非闪烁）：操作指导信息出现而且经过确认 正常颜色：没有操作指导信息出现 这个窗口调用消息管理窗口 用户定义消息可以被管理和确认在消息管理窗口 这个按钮调用用户切换窗口 通过这个窗口可以调用设定和更改密码 注销用户 用户登陆 关闭计算机等功能 如下图所示 第 3 页 共 1 0 页 这个按钮显示窗口菜单 窗口菜单如下图所示： 这个按钮显示操作菜单 如图为操作菜单 第 4 页 共 1 0 页 下表为操作菜单的详细内容 项目 描述 按照定义窗口顺序调用上一个窗口 调用上级窗口 按照定义窗口顺序调用下一个窗口 显示当前窗口前一个打开的窗口 显示当前窗口下一个打开的窗口 调用名字输入窗口 这个按钮显示预设菜单 这个按钮调用工具栏 工具栏如下图所示 第 5 页 共 1 0 页 具体功能如下表 按照定义窗口顺序调用上一个窗口 调用上级窗口 按照定义窗口顺序调用下一个窗口 调用过程总貌 保存当前操作监视窗口群作为动态窗口设定 删除当前操作监视窗口群作为动态窗口设定 调用图像窗口 按钮 描述 先是或隐藏工具栏 当他被选中时 工具栏始终显示 但他不被选中 一个操作后工具栏不再显示 调用系统状态显示窗口 调用活动操作监视窗口的帮助对话框 调用过程报警窗口 调用操作指导信息窗口 调用控制分组画面 调用调整参数窗口 调用趋势窗口 调用流程图窗口 调用过程报告窗口 调用历史信息报告窗口 第 6 页 共 1 0 页 当打开多个窗口时切换窗口顺序...
