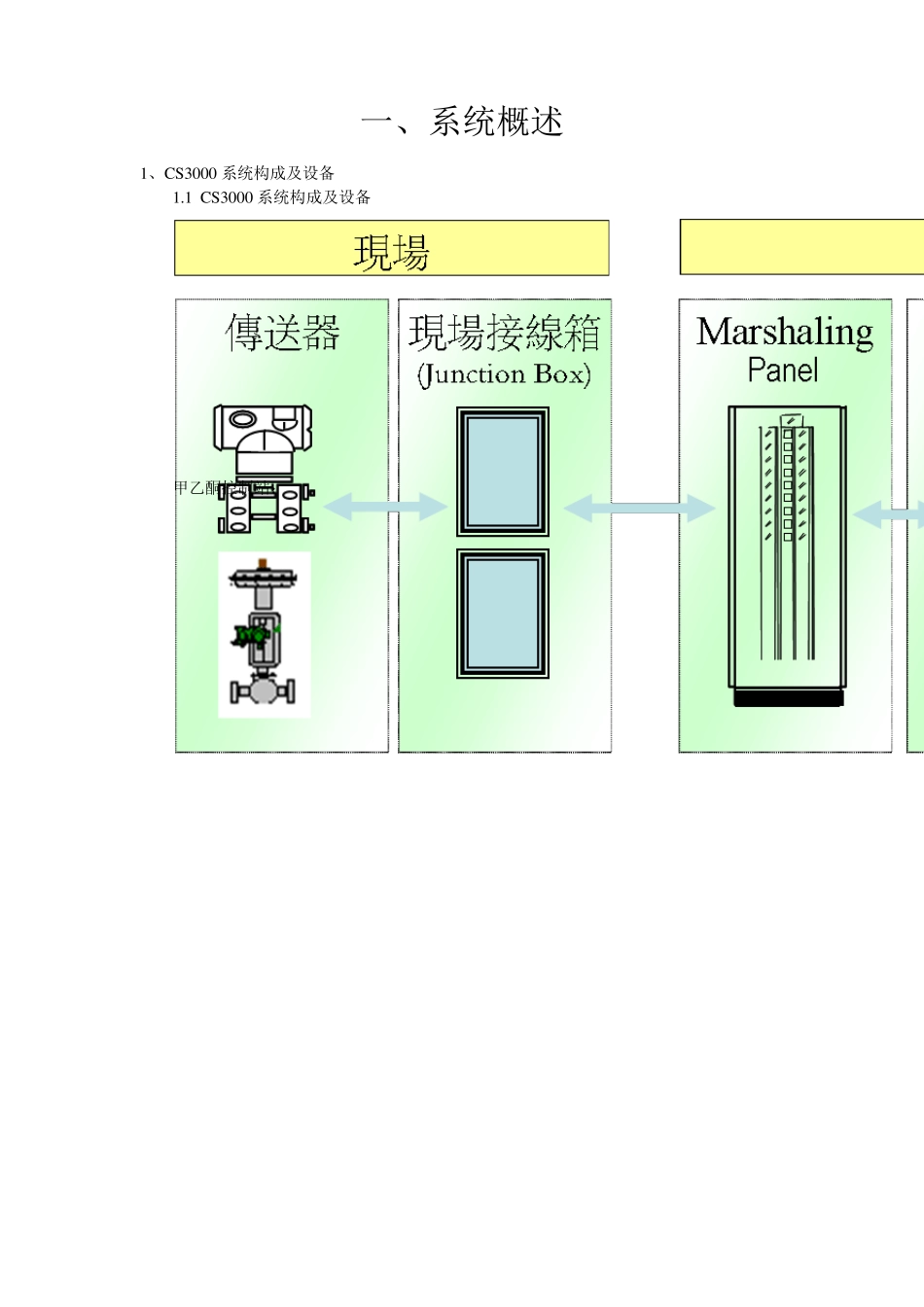

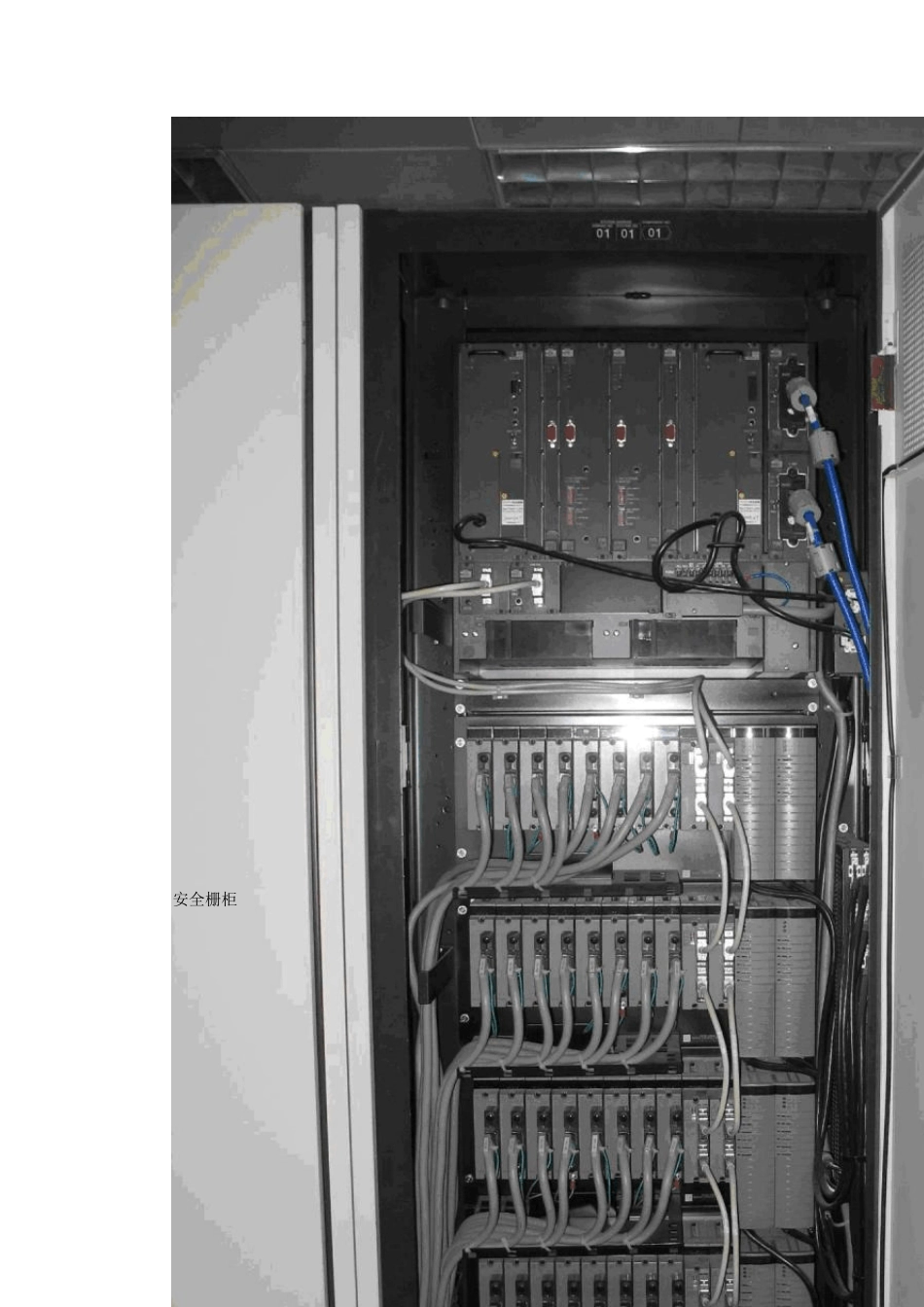

CS3000 高级资料学习 2006-3-6 参考资料： CS3000 西安培训资料 CS3000 培训教程 CS3000 系统介绍资料 一、系统概述 1、CS3000 系统构成及设备 1.1 CS3000 系统构成及设备 甲乙酮控制站： 安全栅柜 开关信号柜： 域的概念：由一条控制总线连接的站的集合。 域的最小配置：1 个FCS、1 个HIS（控制站，操作站） 域的最大配置：一个域中有以下设备 HIS、FCS、BCV （总线转换器）总共最多 64 个站，其中 HIS 最多有 16 个，8 个操作站以上需服务器，用于存放项目的数据。 系统最大配置，通过 BCV 可将域互连，互连的域最多 16 个，在整个多域系统中最多256 个站。 域的层次最多三层，由两个总线转换器连接 系统最大工位数 1000，000。一个回路算一个工位数。 1.2CS3000 的网络介绍 CS3000 使用Vnet,Ethernet,RIO bu s,ESB bu s,ER bu s 构成站间通讯。 1.2.1Vnet 用于连接系统内各个部件的实时控制网。 相关数据 最大站节点：64 域 传输速率：10Mb/s 连接电缆：YCB111（细缆）/YCB141（同轴电缆） HIS 间连接用YCB111，HIS 与控制站连接用YCB141 通过总线适配器 YCB147（单）/YCB149（双），总线中继器 YNT521 将 YCB141 与 YCB111相连 传输距离：YCB111 500M YCB141 185M 混合连接：YCB141+0.4*YCB111《185M 使用光纤及中继器 YNT511 和 YNT521 可以达到 4KM 和 15KM 1.2.2Ethernet 用于系统内各个 HIS 间进行数据交换的网络，一个域内最多 16 个 HIS，其中一个用于组态。 1.2.3RIO BUS（用于 RIO 型） I/O 通讯总线，用于FCS 处理器与NODE 间的连接 相关数据： 最大连接设备：8NODE/FCU 传输速率： 2MB/S 传输介质：双绞线、光纤 传输距离：双绞线，750M。加中继器YNTD-R 最大3.75KM，使用光纤及中继器YNT511可达 20KM 1.2.4ESB BUS（用于FIO 型） I/O 通讯总线，用于FCS 处理器与本地 NODE 间的连接 相关数据 最大连接设备：10NODE/FCU V V net – Media : Coax ial Cable or Optical Fiber – Protocol : IEEE 802.4 – Access Control : Token Passing – Trans. Speed : 10 Mbps Transmission path :10BASE5 -compliant 50 ohm coax ial cable Connector :BNC Coax ial connector Ethernet RIO ‧ Remote I/O bu s • Commu nication : Cy clic Scan Trans. ...
