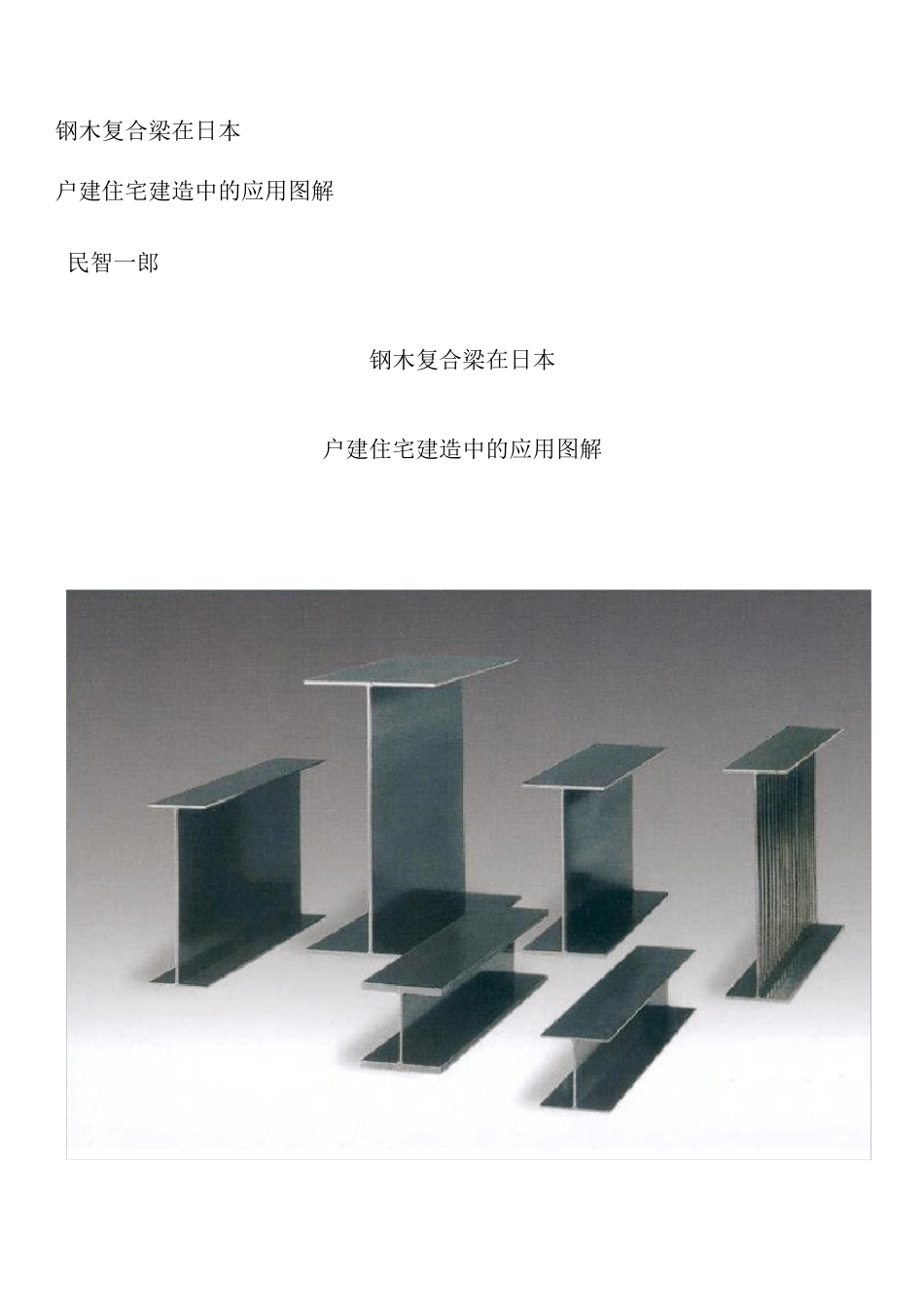

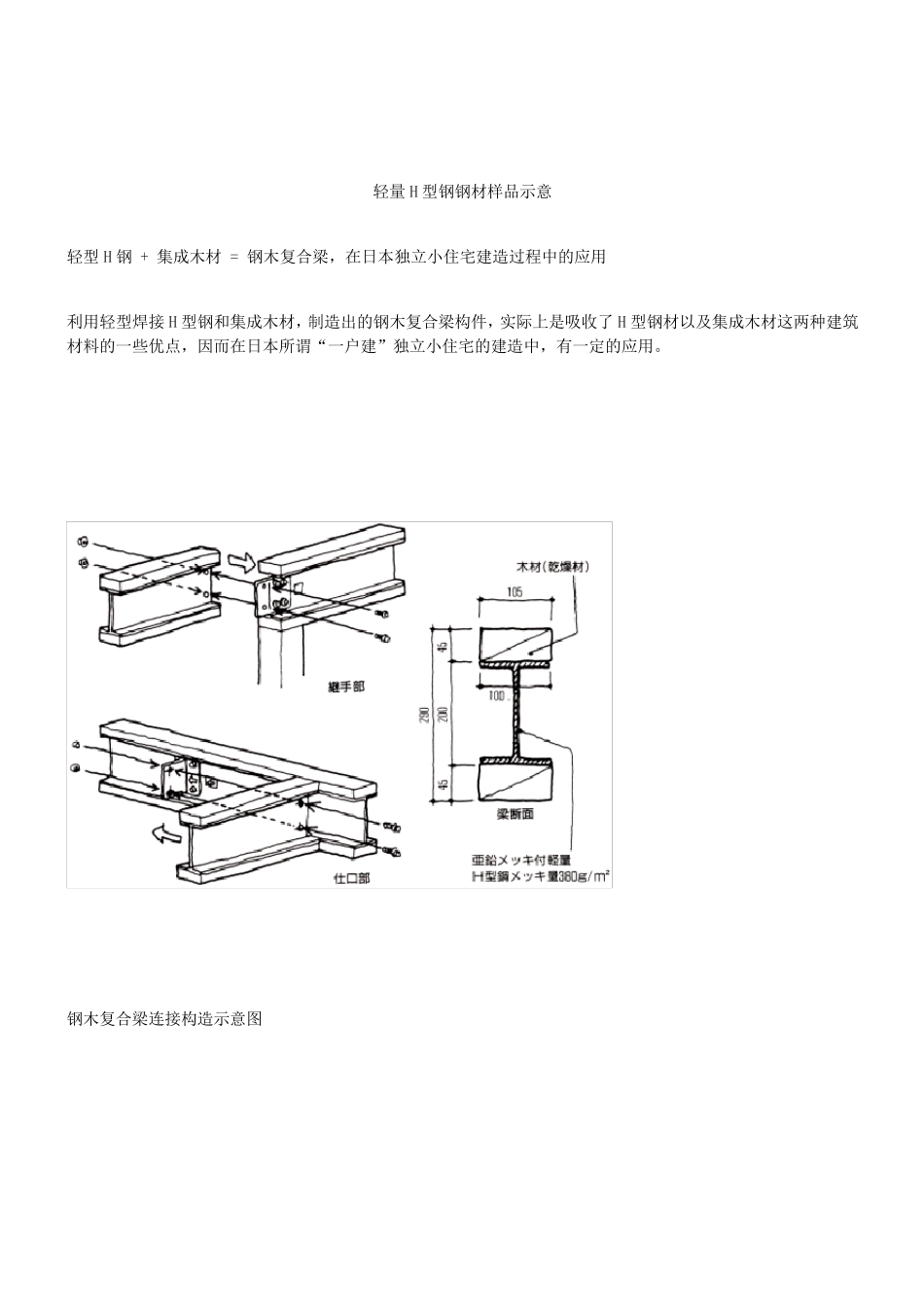

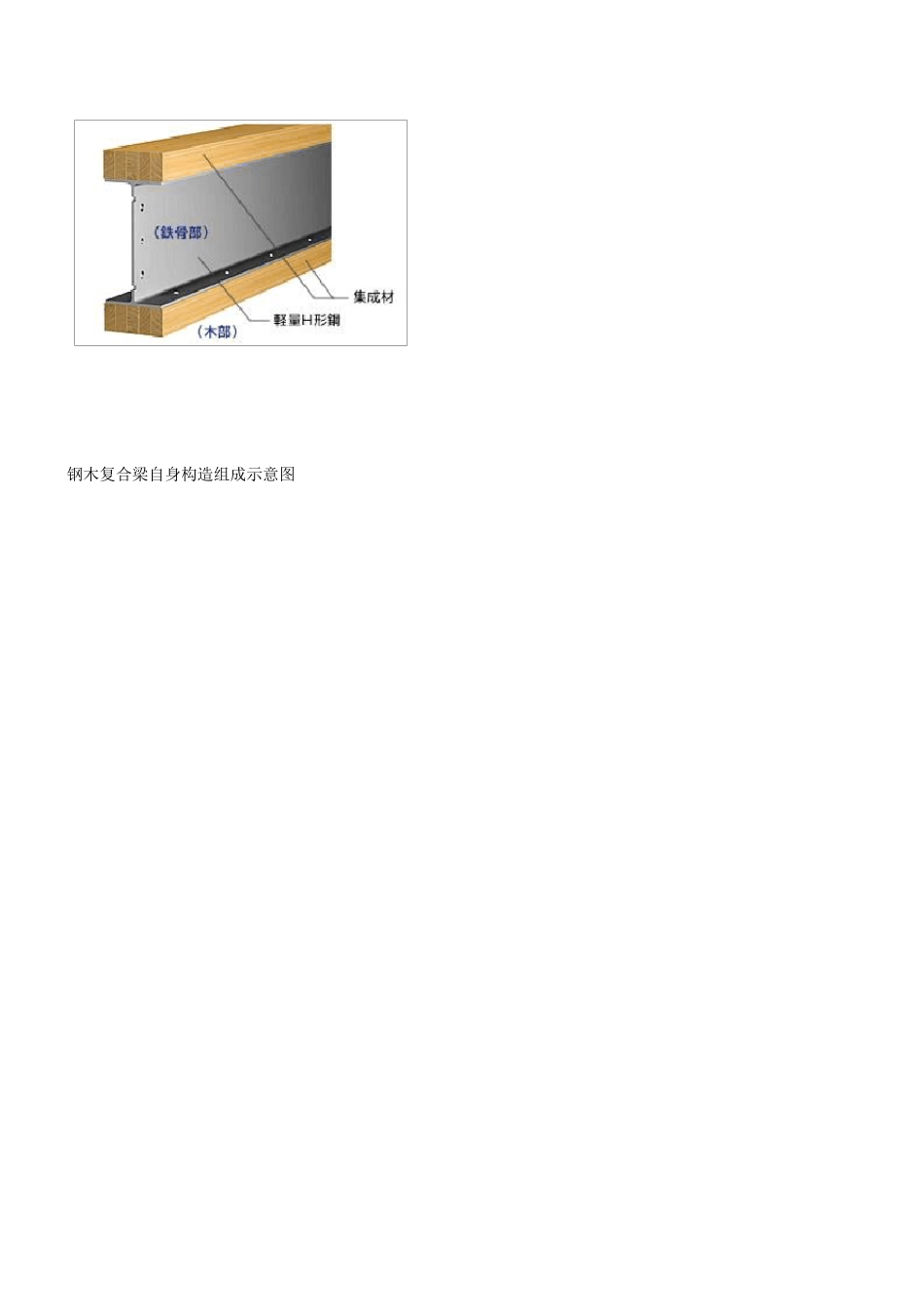

钢木复合梁在日本 户建住宅建造中的应用图解 民智一郎 钢木复合梁在日本 户建住宅建造中的应用图解 轻量H 型钢钢材样品示意 轻型H 钢 + 集成木材 = 钢木复合梁,在日本独立小住宅建造过程中的应用 利用轻型焊接H 型钢和集成木材,制造出的钢木复合梁构件,实际上是吸收了H 型钢材以及集成木材这两种建筑材料的一些优点,因而在日本所谓“一户建”独立小住宅的建造中,有一定的应用。 钢木复合梁连接构造示意图 钢木复合梁自身构造组成示意图 钢木复合梁自身构造组成示意图 钢木复合梁,交叉连接,以及与独立柱子之间的连接,构造示意图。 钢木复合梁,交叉连接,以及与独立柱子之间的连接,构造示意图。 钢木复合梁,交叉连接,所使用的钢制镀锌销拴。 钢木复合梁,交叉连接,所使用的钢制镀锌销拴。 钢木复合梁,典型节点位置,构造连接示意图。 日本使用钢木复合梁的木结构独立小住宅的承重结构体系示意图 (木结构承重体系的下部多为现浇钢筋混凝土地下架空层基础,上面的木结构,与下面的钢筋混凝土基础之间,使用预先埋置在钢筋混凝土基础墙中的镀锌钢制螺栓进行固定连接。) 日本使用钢木复合梁的木结构独立小住宅的承重结构体系示意图 (木结构承重体系的下部多为现浇钢筋混凝土地下架空层基础,上面的木结构,与下面的钢筋混凝土基础之间,使用预先埋置在钢筋混凝土基础墙中的镀锌钢制螺栓进行固定连接。) 日本某地一幢使用钢木复合梁的木结构独立小住宅的建造过程1 (在现浇钢筋混凝土地下架空层基础的顶面,首先铺设一层黑色的塑胶垫块,然后再进行上部承重木结构体系的搭建。) 日本某地一幢使用钢木复合梁的木结构独立小住宅的建造过程2 (日本所谓的“土台”,即钢筋混凝土基础墙顶部的水平木结构构件,全部使用镀锌钢制螺栓固定完成,并已开始安装竖向集成木材柱子。) 日本某地一幢使用钢木复合梁的木结构独立小住宅的建造过程3 (集成木材柱子的搭建施工现场) 日本某地一幢使用钢木复合梁的木结构独立小住宅的建造过程4 (集成木材柱子的上方,钢木复合梁,吊装就位进行中。) 日本某地一幢使用钢木复合梁的木结构独立小住宅的建造过程5 (二楼楼面,水平承重钢木复合梁,搭建施工现场。) 日本某地一幢使用钢木复合梁的木结构独立小住宅的建造过程6 (二楼楼面,水平承重钢木复合梁,搭建完成以后,施工现场的外观。) (以下部分图片,为多个建造案例中的施工现场片断。) 钢木复合...
