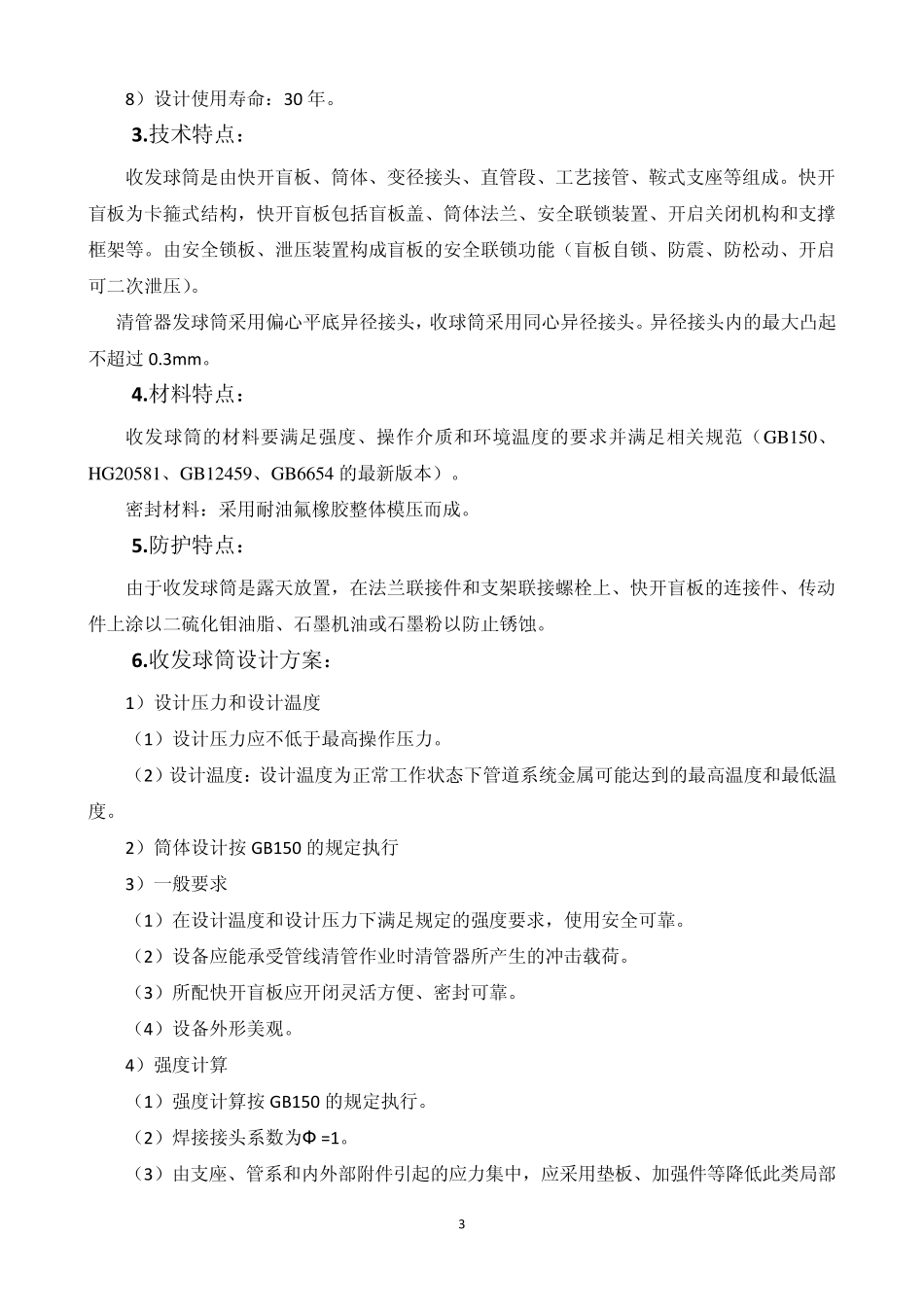

1 沈阳永业实业有限公司 清管系列产品操作简介 2 收发球筒概述 收发球筒是对管线清扫作业时接收和发送清管（器）设备的重要工艺装备。本公司设计、制造的收发球筒完全满足清管扫线的要求，现就本公司收发球筒整体结构的主要技术性能特点描述如下： 1.执行标准规范 《压力容器安全技术监察规程》 GB150－2011 《压力容器》 JB／T4712－2007 《鞍式支座》 HG20580－1998 《钢制化工容器设计基础规定》 HG20581－1998 《钢制化工容器材料选用规定》 HG20582－1998 《钢制化工容器强度计算规定》 HG20583－1998 《钢制化工容器结构设计规定》 HG20584－1998 《钢制化工容器制造技术规定》 GB/T12459-2005 《钢制对焊无缝管件》 GB6654-1996 《压力容器用钢板》 GB/T1804－92 《一般公差、线性尺寸的未注公差》 JB/T4711 《压力容器涂敷与运输包装》 SY/T0556-2010 《快速开关盲板》 JB /T4730.1~4730.6-2005 《承压设备无损检测》 SH3406—1996 《石油化工钢制管法兰》 Q/SYY0001-2012 《管道清理、内涂及探测定位成套设备》 2.技术参数： 1）设计压力：PN1.6-16Mpa（35MPa）。 2）设计温度：60℃。 3）试验压力：水压为设计压力的1.5 倍。 4）公称直径：DN80-DN1400。 5）腐蚀裕量：2mm。 6）地震设防裂度：7 度。 7）适用介质：石油、成品油、化工原料、水及天然气。 3 8）设计使用寿命：30 年。 3.技术特点： 收发球筒是由快开盲板、筒体、变径接头、直管段、工艺接管、鞍式支座等组成。快开盲板为卡箍式结构，快开盲板包括盲板盖、筒体法兰、安全联锁装置、开启关闭机构和支撑框架等。由安全锁板、泄压装置构成盲板的安全联锁功能（盲板自锁、防震、防松动、开启可二次泄压）。 清管器发球筒采用偏心平底异径接头，收球筒采用同心异径接头。异径接头内的最大凸起不超过 0.3m m 。 4.材料特点： 收发球筒的材料要满足强度、操作介质和环境温度的要求并满足相关规范（GB150、HG20581、GB12459、GB6654 的最新版本）。 密封材料：采用耐油氟橡胶整体模压而成。 5.防护特点： 由于收发球筒是露天放置，在法兰联接件和支架联接螺栓上、快开盲板的连接件、传动件上涂以二硫化钼油脂、石墨机油或石墨粉以防止锈蚀。 6.收发球筒设计方案： 1）设计压力和设计温度 （1）设计压力应不低于最高操作压力。 （2）设计温度：设计温度为正常工作状态下管道系统金属可能达到的最高温度和最低温...
